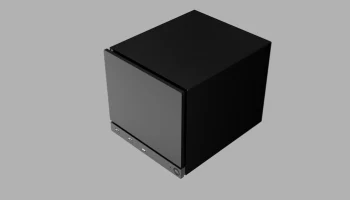

Корпус Steam Machine ITX - обновление v1.1
Обзор
Для тех, кому нравится идея Steam Machine, но хочется немного большей производительности и возможностей обновления, как у обычного ПК ITX… за счет увеличения громкости на 50% и более сложной интеграции светодиодной панели.

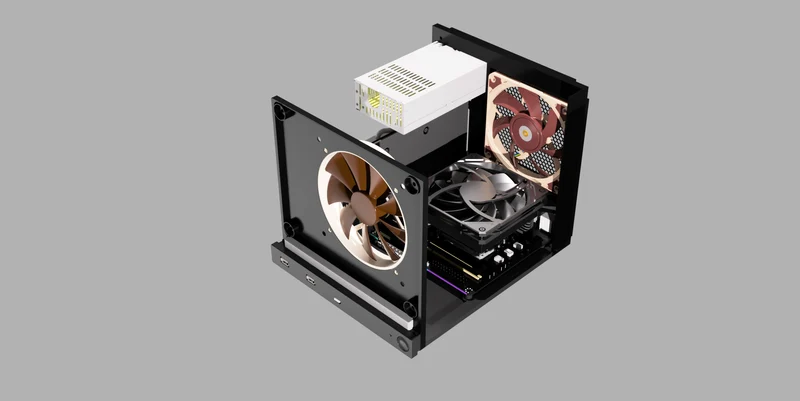

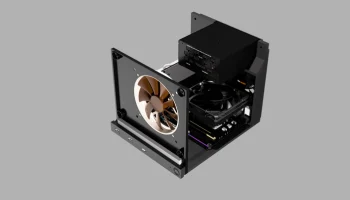

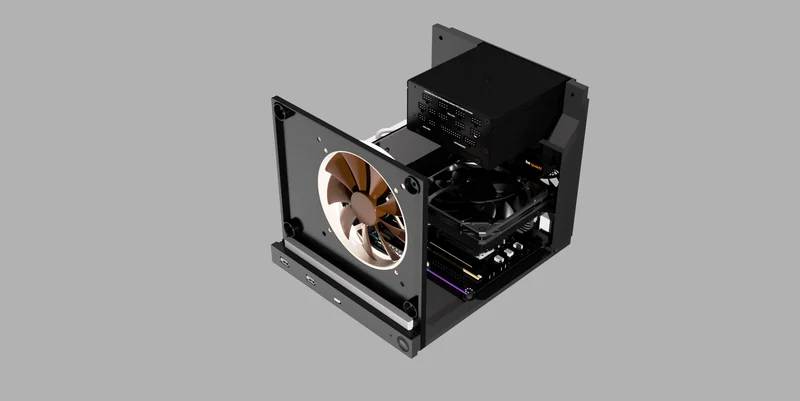

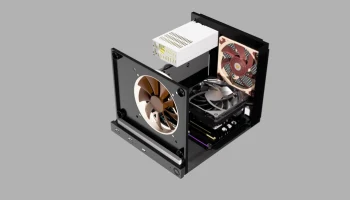

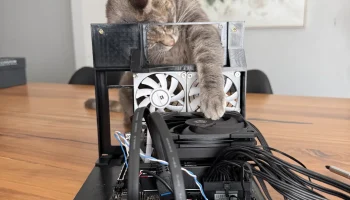

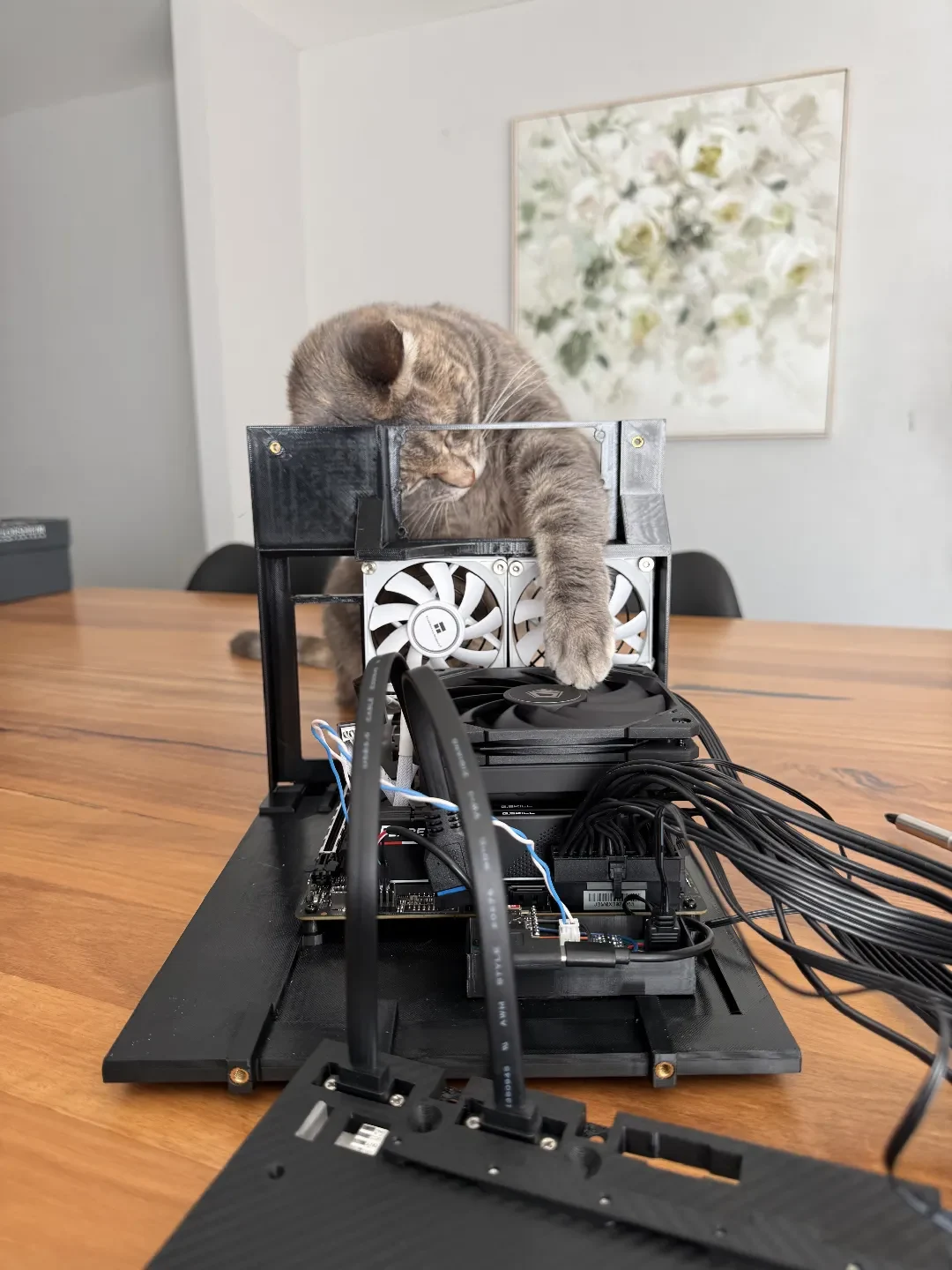

Я разработал его на основе имеющихся у меня частей ПК, поэтому вокруг них существуют определенные варианты/ограничения. Задняя панель Flex ATX должна обеспечивать возможность установки процессорных кулеров, таких как Thermalright PA120 Mini, но я выбрал ID-Cooling IS-67-XT, чтобы можно было использовать блок питания Corsair SF1000L, не беспокоясь о бюджете мощности для последующих обновлений.
Детали для печати

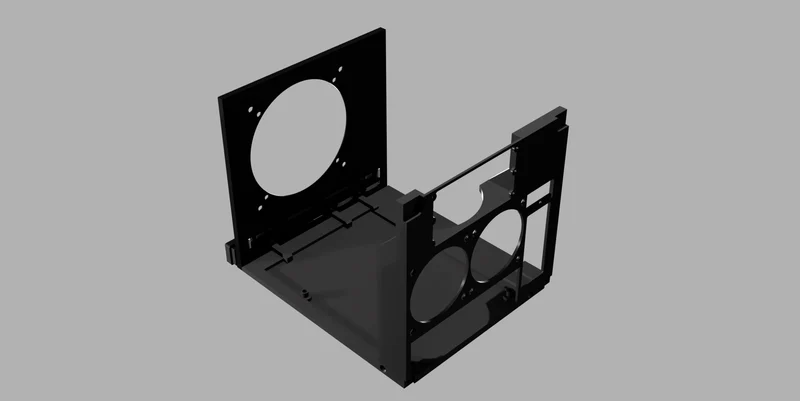

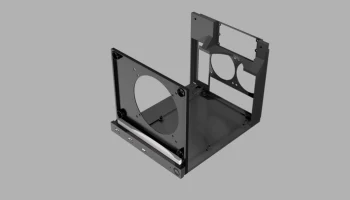

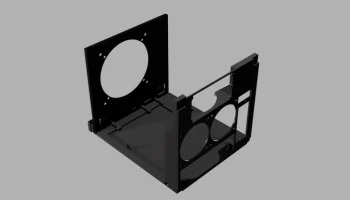

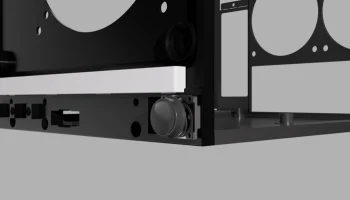

Опорная плита
PETG/ABS/ASA идеален
Заблокированное заполнение Zag или любые другие настройки, которые вы могли использовать раньше для прочных деталей.

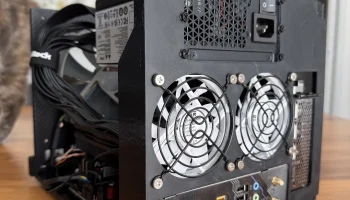

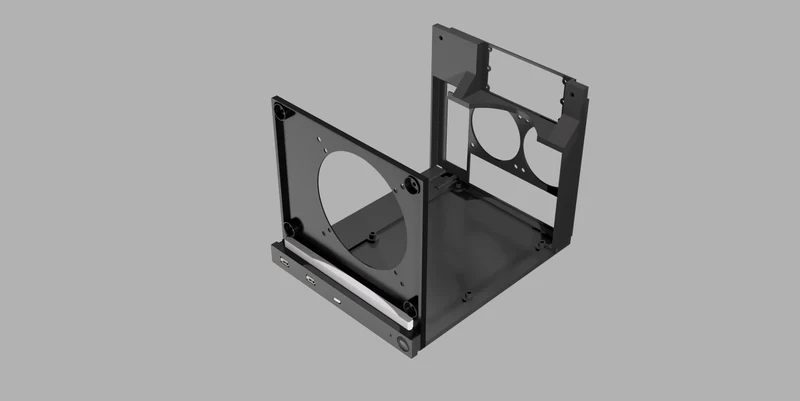

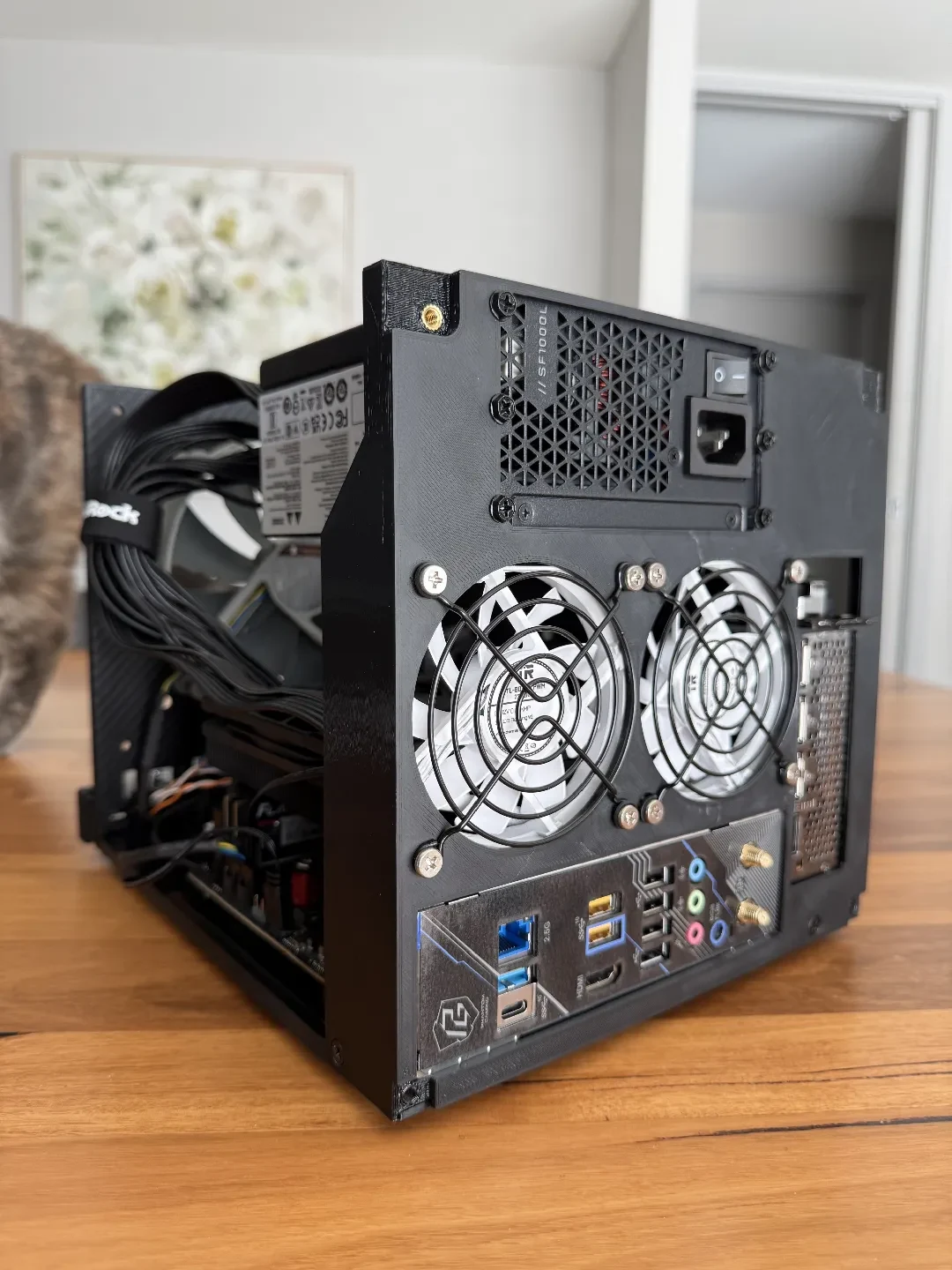

Задняя панель (2 вентилятора SFX 80 мм ИЛИ вентилятор FLEX ATX 120 мм)
PETG/ABS/ASA идеален
Заблокированное заполнение Zag или любые другие настройки, которые вы могли использовать раньше для прочных деталей.
Для небольших возвышенностей потребуются опоры.

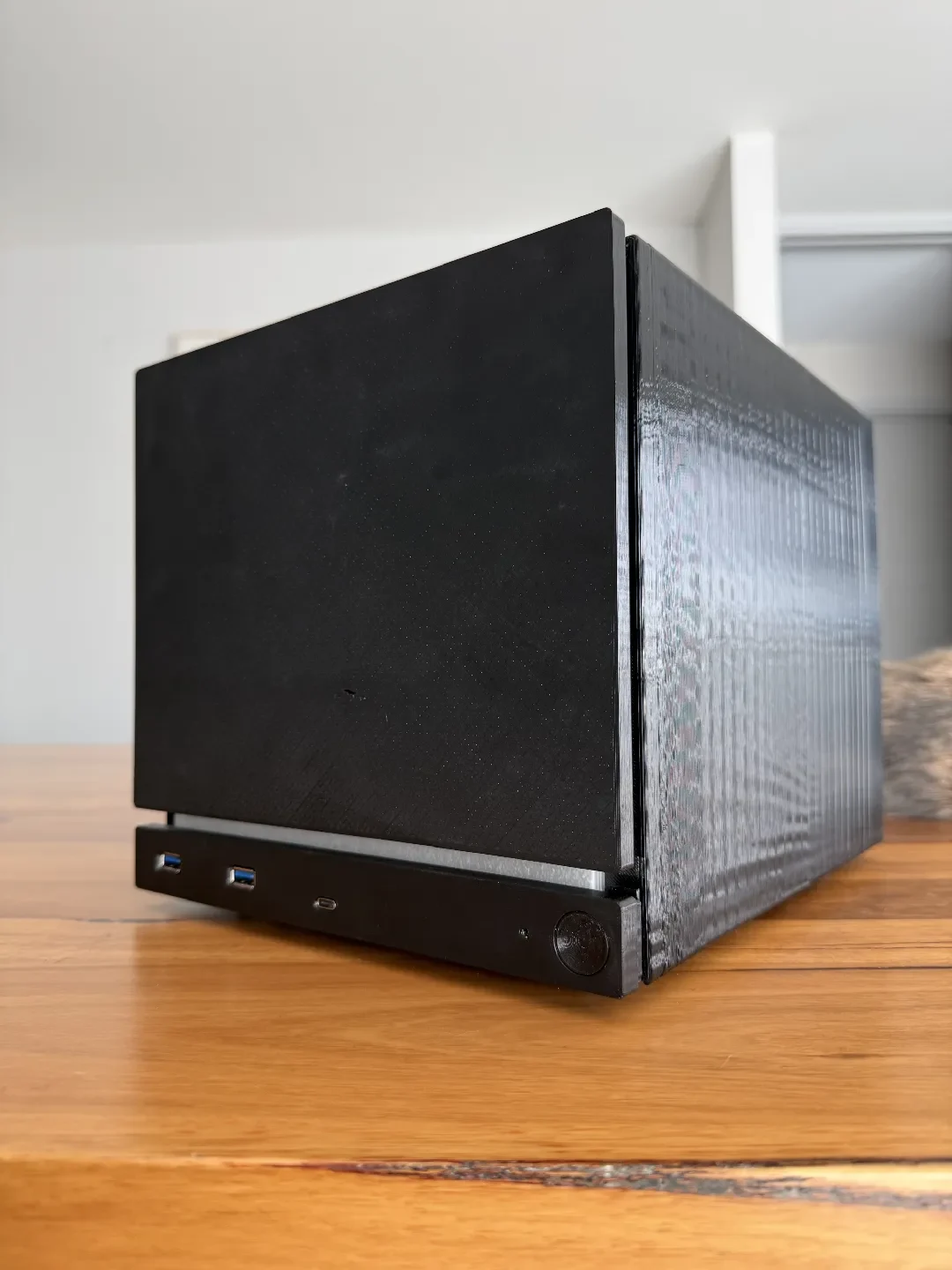

Передняя панель
PETG/ABS/ASA идеален
Заблокированное заполнение Zag или любые другие настройки, которые вы могли использовать раньше для прочных деталей.
Необходимы опоры для фиксаторов/направляющих USB-A.
Панель ввода-вывода
PETG/ABS/ASA идеален
При печати лицевой стороной вниз выбор кровати будет влиять на ее внешний вид.
Передняя панель
В значительной степени неструктурные изображения можно печатать как угодно, как угодно.

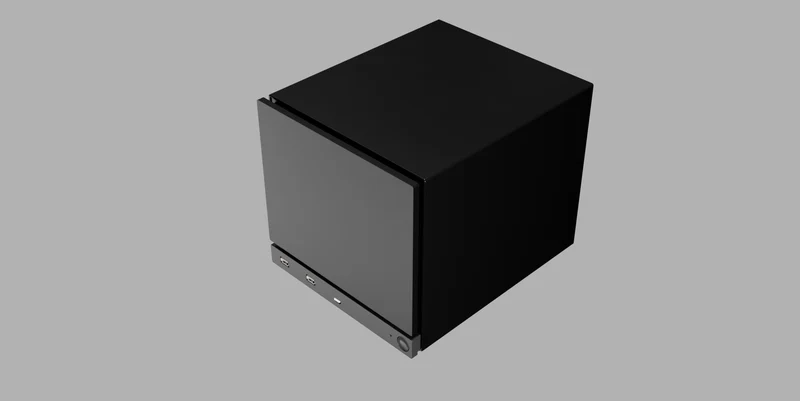

Крышка
Предназначен для печати, прижимая заднюю часть к станине, не нуждается в опорах, но может раскачиваться к концу печати, если скорость слишком высока. Рекомендуется печатать медленно и, возможно, с соплом большего размера для компенсации.

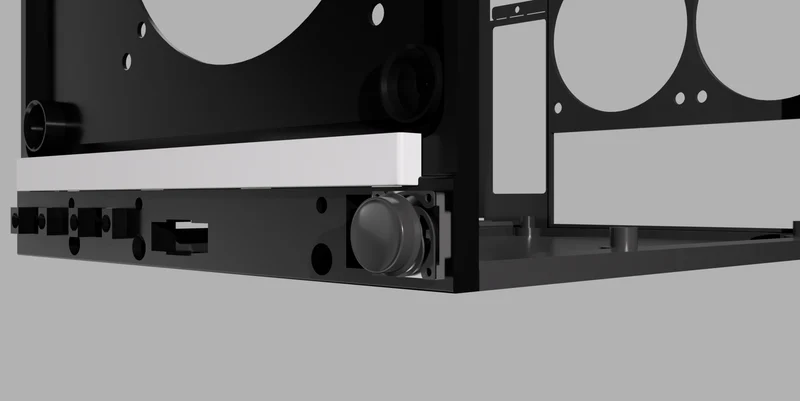

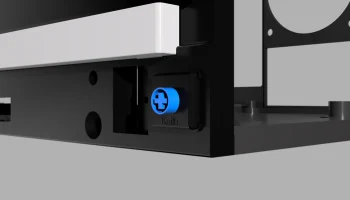

Кнопка питания (либо сенсорная сборка, либо колпачок вишневого типа)
Кнопку можно напечатать из любой нити — рекомендуется использовать PETG или ABS/ASA, если вы хотите сгладить вогнутую кнопку паром.
Опорная пластина узла soft-touch может быть любой.
Светодиодная панель
Идеально прозрачный PETG — добавьте нечеткую пленку на внутренние промежуточные стенки, чтобы облегчить рассеивание света.
Подставка для светодиодной панели — опционально
Если винты выступают — их также можно использовать в качестве точки крепления кабеля)
Ножки — необязательно.
Я предоставил ножки, которые можно распечатать из ТПУ и приклеить к основанию с помощью напечатанного на 3D-принтере руководства по размещению. Сначала я просто использовал стандартные резиновые ножки.
Детали, не подлежащие печати (BoM)
Латунные резьбовые вставки
4x M3 x 5 мм для крепления на материнской плате.
1x M4 x 5 мм (по крайней мере, один для заднего правого винта базовой пластины, который находится рядом с 8-контактным разъемом EPS) — вы также можете просто купить пакет таких на AliExpress и использовать их для всех вставок M4 вместо более длинных, указанных ниже.
13x M4 х 8 мм
3 для передней части опорной плиты
3 для задней части опорной плиты
3 для панели ввода-вывода
4 для крышки
Болты/Винты
1x M4 x 10 мм с потайной головкой (для задней правой опорной пластины)
3x M4 x 12 мм с потайной головкой (для панели ввода-вывода)
11x M4 x 20 мм с потайной головкой (для всего остального M4)
6x M2,5 — опционально — при использовании 3x модулей WS2812-8 для светодиодной панели
4x M3x10 мм с потайной головкой — рекомендуется (для крепления магнитов с резьбой к передней панели или передней панели) — также можно просто приклеить стандартные магниты 12x3 мм к пластинам.
4 винта M3 для материнской платы (M3 x 4-5 мм)
4 самореза M1,7x6 — дополнительно — если вы решили использовать блок кнопки питания вместо механического переключателя клавиатуры.
1 винт корпуса ПК или M4x6 мм для вкладки графического процессора.
Шайбы/Магниты
4 магнита с потайной головкой размером 12 x 3 x 3 мм (по 4 на переднюю панель — если вы планируете распечатать несколько штук)
4 потайные шайбы M4
Ввод-вывод/электрические компоненты
Кабель USB-C на передней панели 30 см
Кабель USB-A для двойной передней панели
Параметры кнопки питания

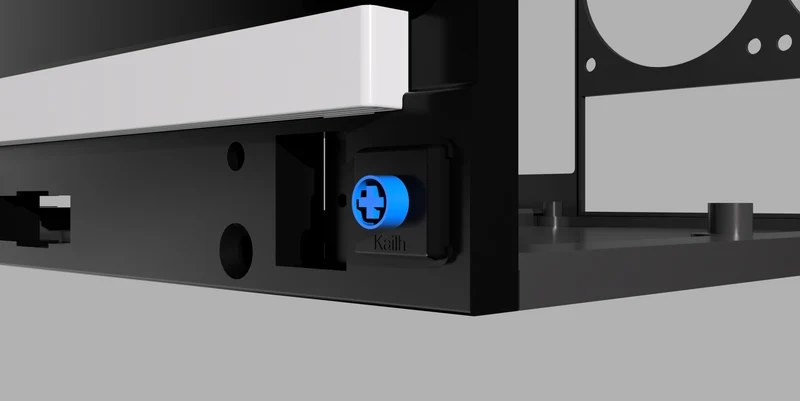

1 низкопрофильный механический переключатель клавиатуры (например, Cherry/Kailh)
ИЛИ 1 тактильный микропереключатель размером 6x6x5 мм (для сенсорной кнопки, напечатанной на 3D-принтере)
Варианты индикатора питания
Стандартный белый прямоугольный светодиод размером 3x2 мм — рекомендуется
ИЛИ светодиод ARGB на 5 В (например, один светодиод отрезан от светодиодной полосы или микробита) — не рекомендуется, если вы не используете светодиодную панель ESP32 — см. ниже.
