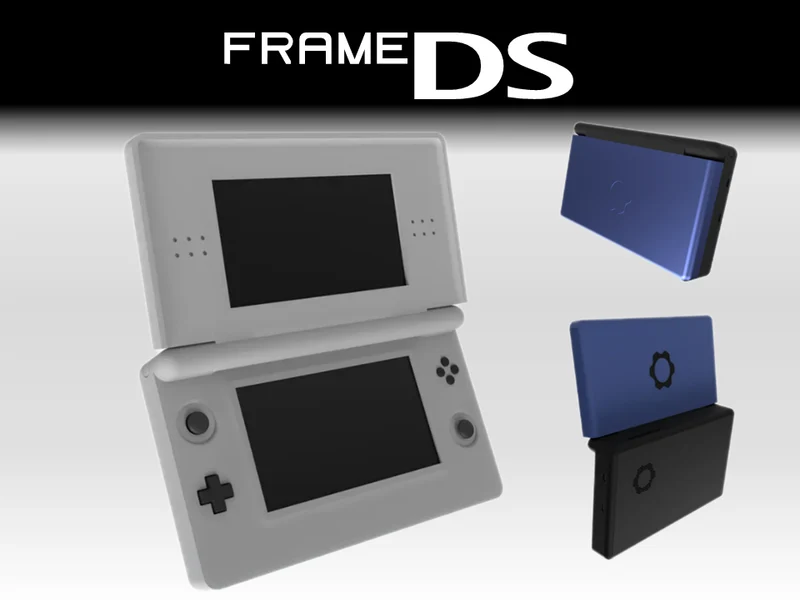

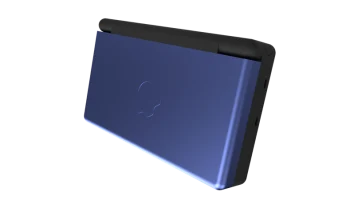

FrameDS
Вот мой дизайн КПК с двумя экранами, использующий аппаратное обеспечение Framework 12! Работа находится в стадии разработки, файлы будут обновляться по мере развития проекта.
При разработке этого дизайна не использовался искусственный интеллект.
Информация о конструкции

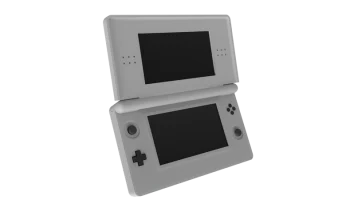

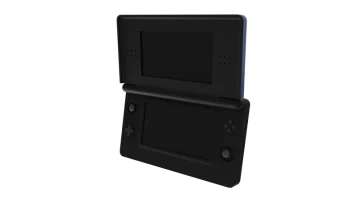

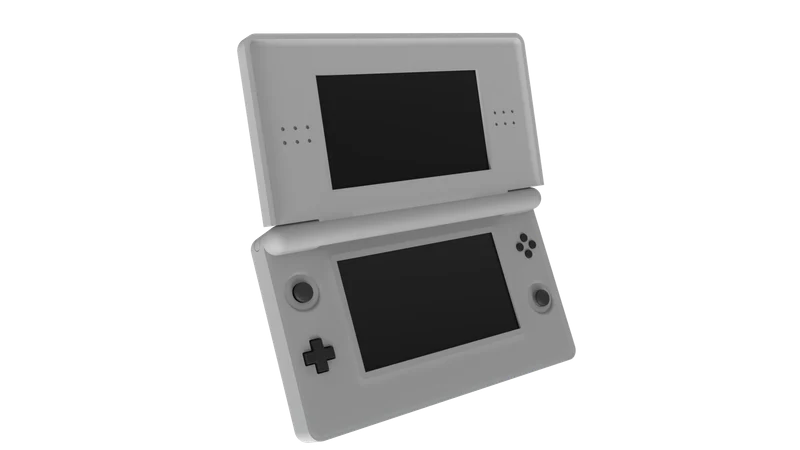

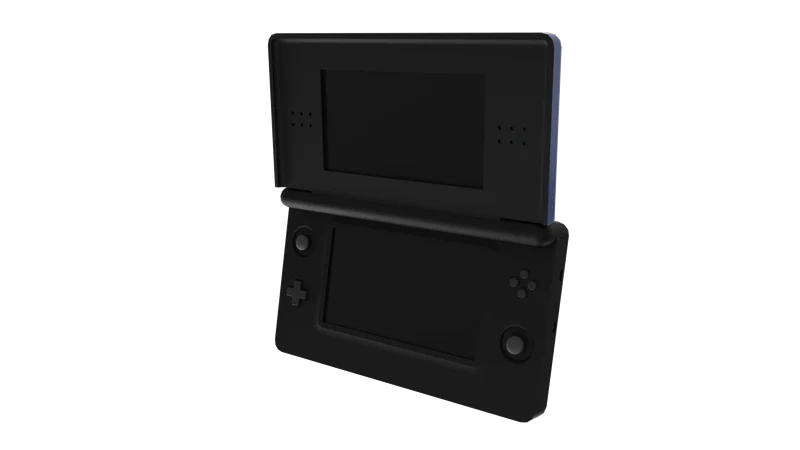

Этот проект возник из моего желания иметь красивое большое портативное устройство в стиле Nintendo, поддерживающее работу двух экранов. Вы когда-нибудь хотели BIG DS? У меня есть, ясно.
В этом проекте используются два 7-дюймовых экрана Raspberry Pi и джойстики переключения. Используется оригинальный аккумуляторный блок Framework со специальным удлинителем разъема аккумулятора, обеспечивающим многоуровневый формат. В следующем разделе я перечислю оборудование, которое планирую использовать для этого проекта. В этой конструкции используются пружинные фиксаторы для совершенствования того красивого щелчка раскладушки, которого нам всем очень не хватает.
Следите за моим дизайном на Onshape:
Выделенные особенности

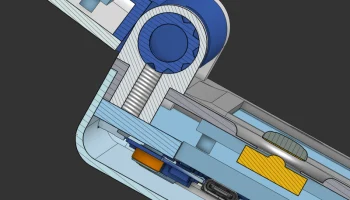

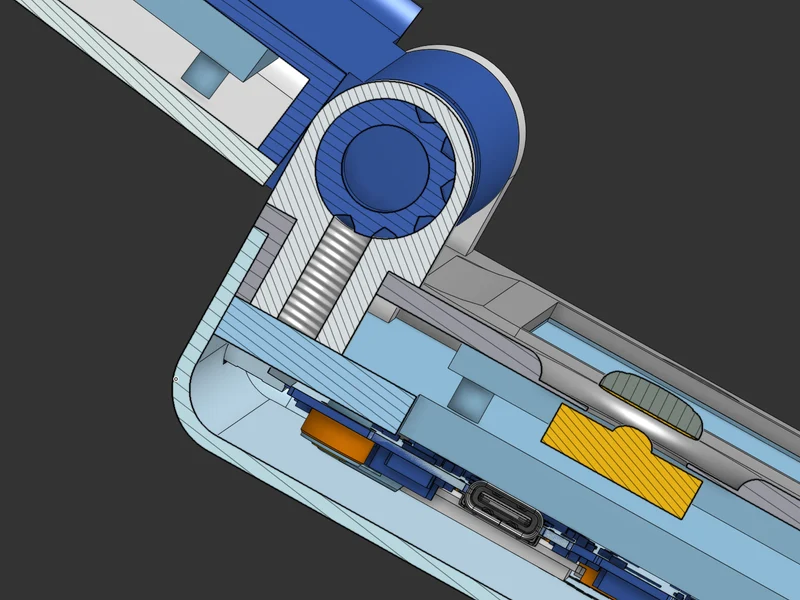

Пружинный стопорный шарнир

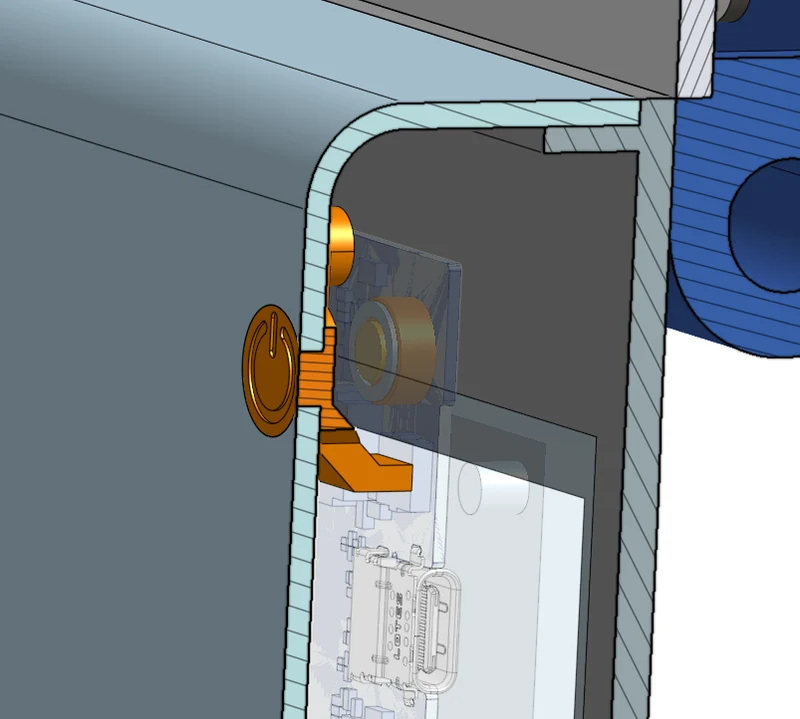

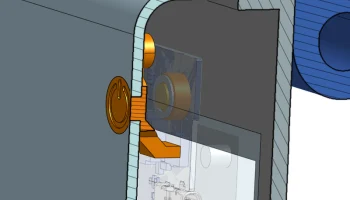

Встроенная кнопка включения гибкого шарнира

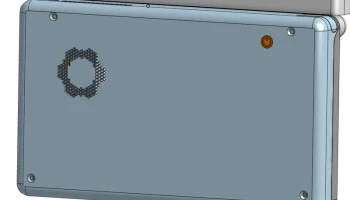

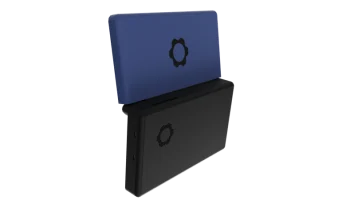

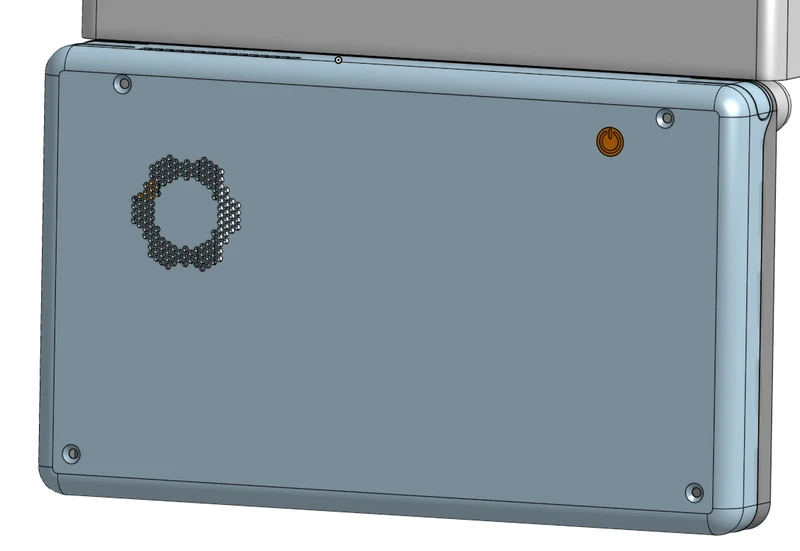

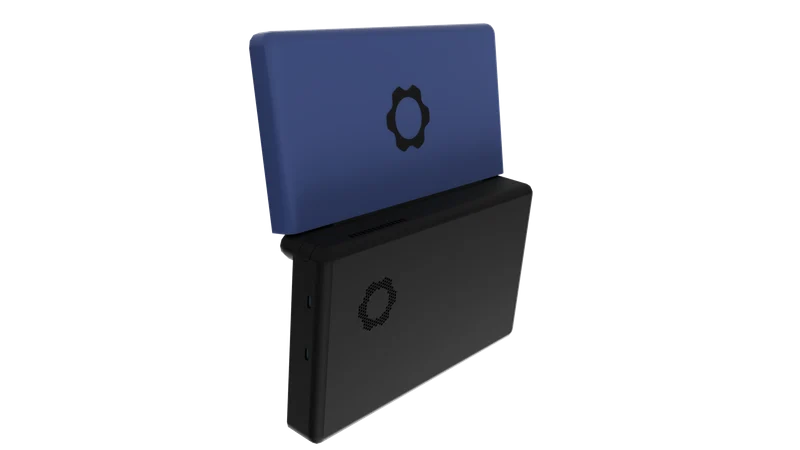

Решетка вентилятора с логотипом Framework
Доступный извне USB-C
Интегрированные плечевые кнопки.
Интегрированная плата контроллера
Список оборудования
Амазонка
a.co/d/0eYrk4Xu Бессенсорный дисплей (верхний экран, доступная опция)
a.co/d/0fFdaXzM Конвертер USB-C для дисплея HDMI и USB
a.co/d/06WX8Pni Нижний дисплей, устанавливаемый сзади
Алиэкспресс
www.aliexpress.us/item/3256809273976416.html Конвертер eDP в HDMI
www.aliexpress.us/item/3256806697781619.html Разъемы аккумулятора (6-позиционный «папа» и «мама»)
www.aliexpress.us/item/3256804963629050.html Пружинные фиксаторы (M6 x 8 мм)
Планы на будущее
Я планирую продолжить разработку этой конструкции, уделяя особое внимание конкретному устройству контроллера и сопутствующей печатной плате. Печатная плата не обязательна, но значительно упрощает сборку.
Я буду тщательно проверять надежность шарниров и чувствовать, что все сделано правильно. (Для меня это очень важно)
Я буду реализовывать эту функцию с помощью различных конфигураций 7-дюймовых дисплеев, чтобы обеспечить возможность настройки.
Кнопки, напечатанные на 3D-принтере, могут подойти, но для более изысканного вида я буду разрабатывать версии оболочки, которые позволят использовать кнопки замены контроллера.
