Framework 12 - винтажный корпус для радио

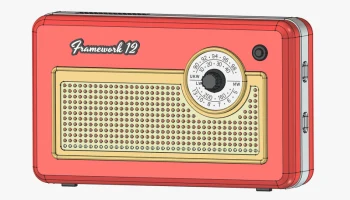

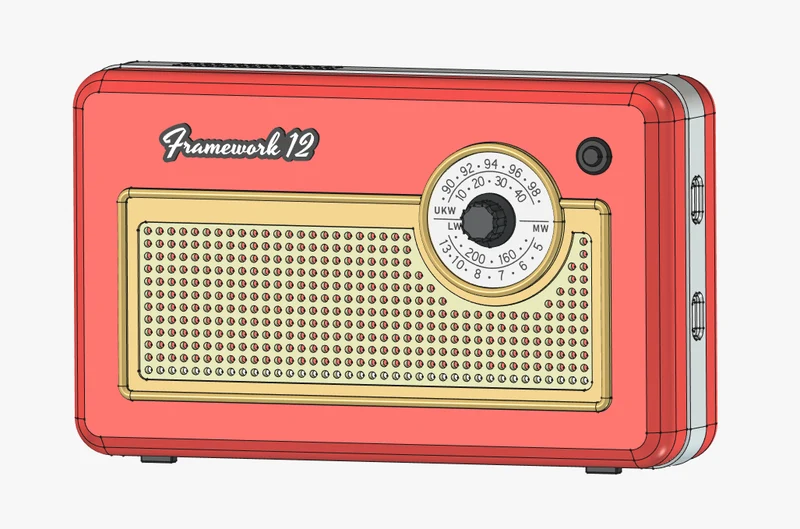

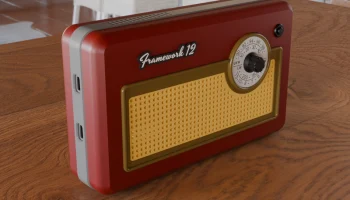

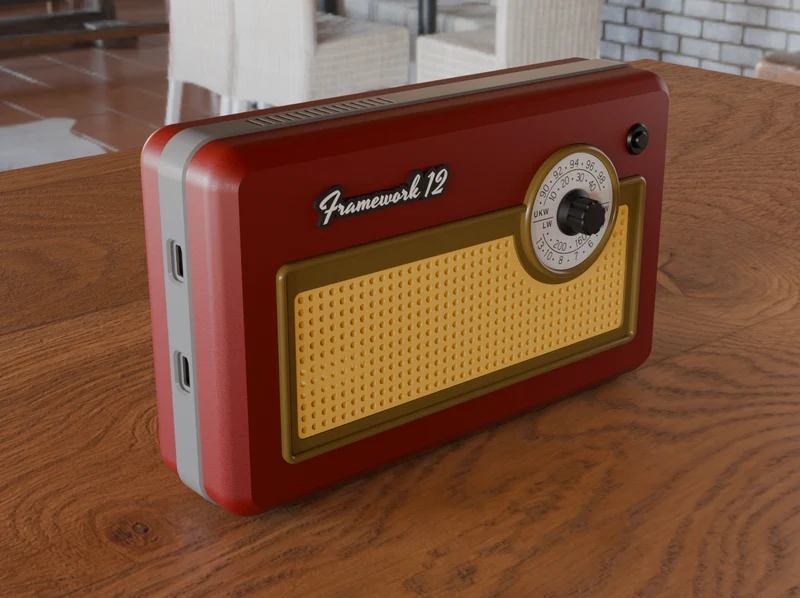

Винтажный корпус радиоприемника 1960-х годов
Этот чехол превратит вашу материнскую плату Framework Laptop 12 в винтажное (еще не работающее — см. раздел) радио. Это было сделано специально для конкурса Framework в сентябре 2026 года по печатным формам.

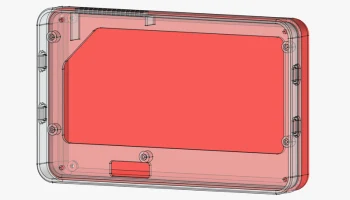

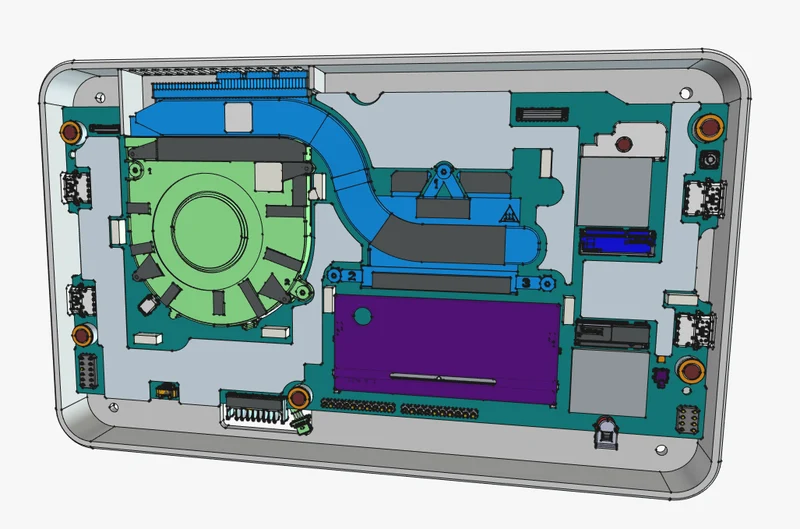

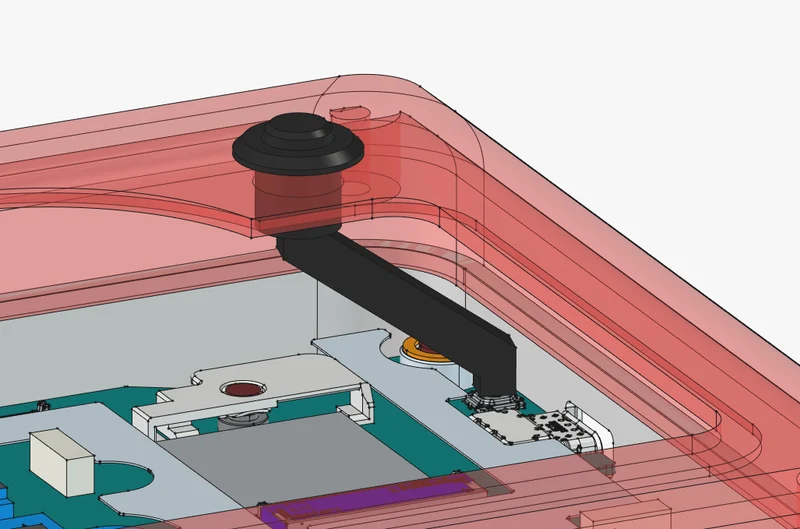

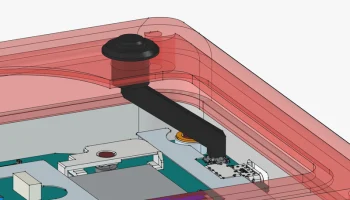

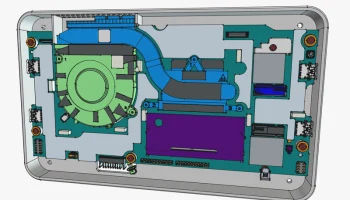

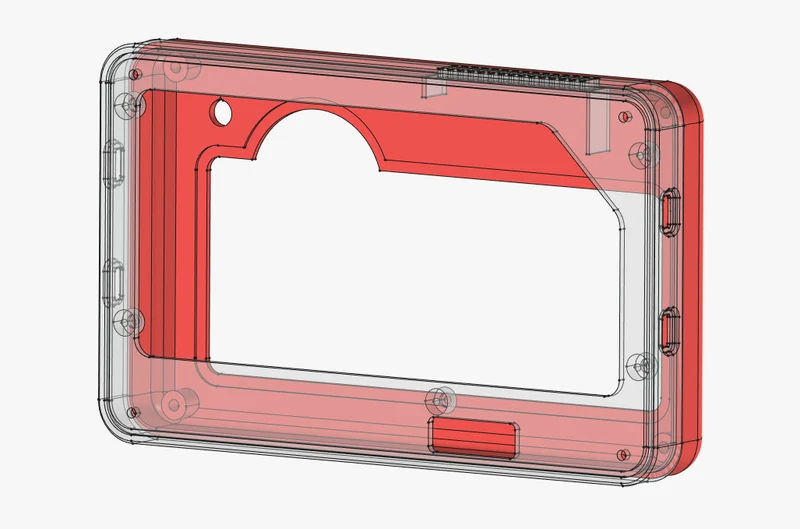

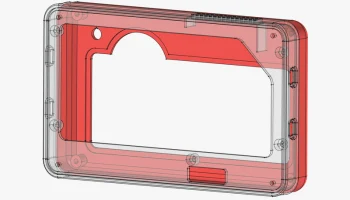

Обратите внимание: у меня нет материнской платы Framework 12. Дизайн основан на официальных файлах STEP от команды Framework. Файлы печати должны работать, но мне не удалось проверить, совместимы ли они с настоящей материнской платой Framework 12. В частности, мне не удалось проверить, правильно ли работает переключатель включения/выключения.
Также обратите внимание: файлы .3mf в этой версии были экспортированы непосредственно из FreeCAD и неправильно ориентированы для печати.

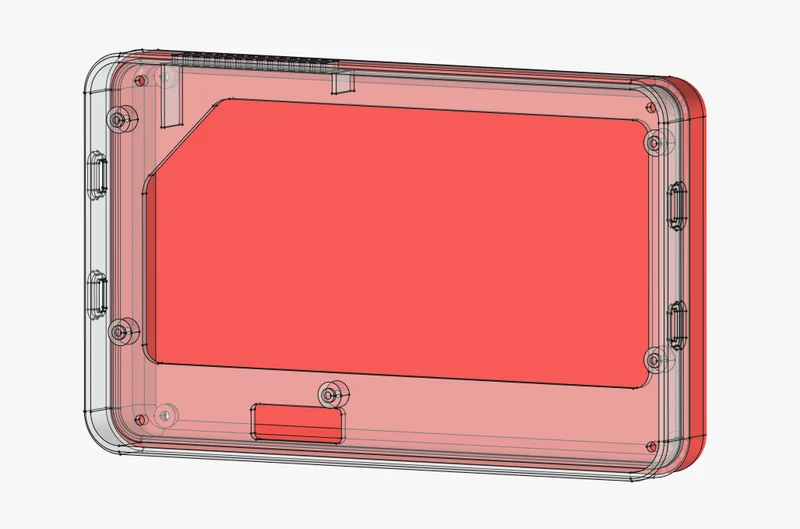

Все части винтажного корпуса радиоприемника спроектированы таким образом, что их можно печатать без опорной конструкции. Должна быть возможность напечатать все детали с использованием PLA, PETG или другого материала. Ноги должны быть напечатаны с использованием ТПУ для лучшего сцепления.
Лицензию поменяю после окончания конкурса.
Требования к оборудованию:
4 винта M3x50 с головкой под торцевой ключ ISO14579
4x латунная вставка M3x5,7 (например, Ruthex)
1 винт M3x12 с головкой под торцевой ключ ISO14579
для ручки:
2 самореза 2,8x9
Дела и идеи:
интегрируйте небольшой динамик для интернет-радио.
заменить нефункциональный переключатель частот на круглый 2-дюймовый сенсорный экран.
возможно, встроить небольшой 7-дюймовый экран сзади.
Обновления / Журнал изменений
30.09.2026

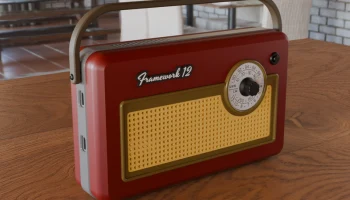

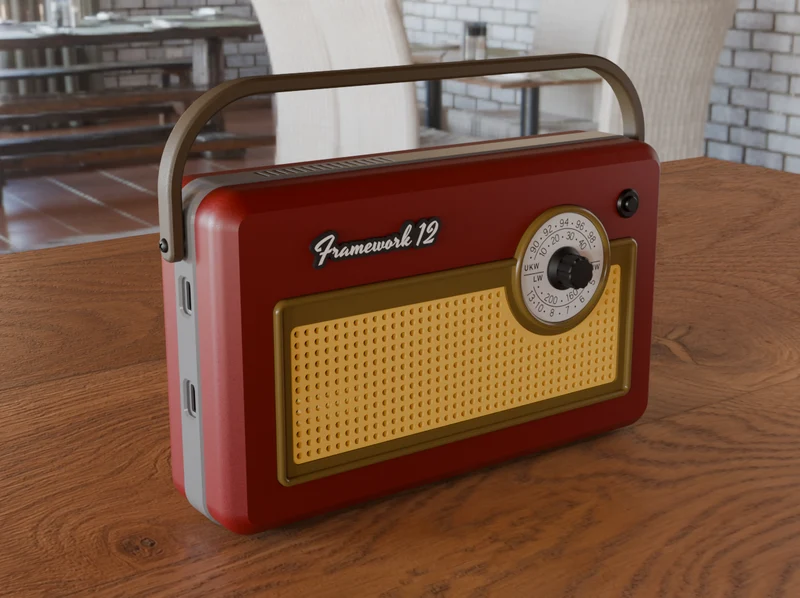

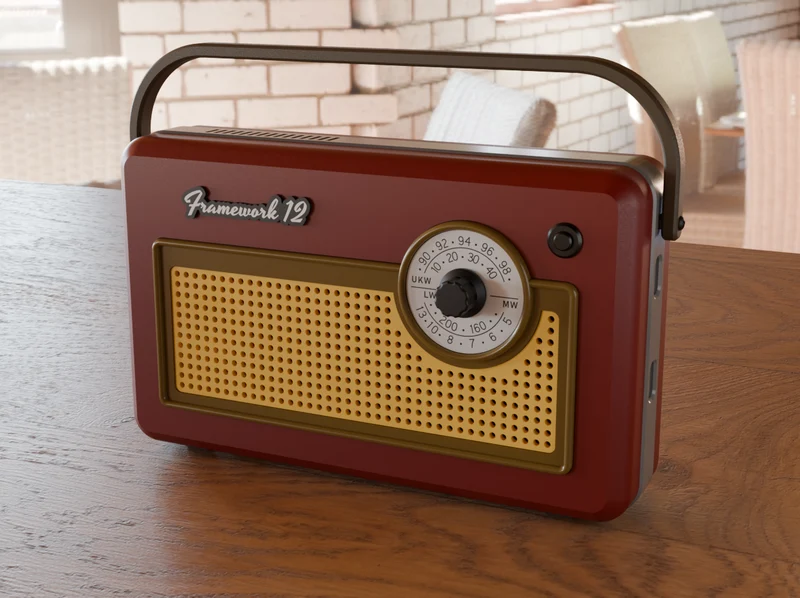

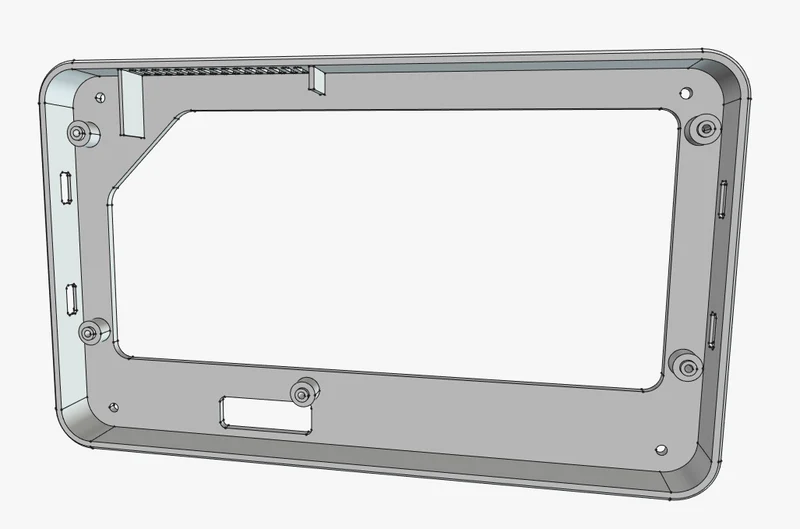

Добавил ручку — для ручки нужна новая версия рамки. Все файлы для дескриптора можно найти в папке «дескриптор».
