Frame Pad - портативное игровое устройство, совместимое ...
Обновление от 01 октября 2026 г.: Прежде чем что-либо печатать/заказывать, прочитайте внимательно!
Работая над распиновкой платы преобразователя дисплея, я наткнулся на серьезную оплошность, которая была у меня с самого начала. Материнская плата Framework обеспечивает только 2 линии EDP на разъеме IPEX. Однако дисплею LP079QX1 абсолютно необходимо 4 полосы. В заключение отметим, что попытка отключить дисплей ipad mini 2 непосредственно от материнской платы не сработала.
Что это значит для входа? Проект с форм-фактором 22 см по-прежнему работает с платой преобразователя edp-lvds и дисплеем ipad mini 1. Я уже заказал дисплей для iPad Mini 2. А поскольку мои сыновья не едят ЖК-дисплеи, в обозримом будущем я больше заказывать их не буду.
Что произойдет с дисплеем iPad mini 2? Я буду работать над альтернативной версией, которая будет немного шире, настолько шире, насколько длинны карты расширения фреймворка. Затем один из портов USB-C будет маршрутизирован внутри как альтернативный режим USB-C с 4-полосным выходом EDP, а другой порт USB-C сможет принимать карту расширения инфраструктуры. Хотя эта альтернативная версия нарушит требования задачи проектирования, поскольку будет использовать один из 4 портов.
Эта более широкая модель не поместится на область печати 22 см, что очень жаль. Однако это дает мне больше места для удобного расположения элементов управления.
Меня исключительно раздражает то, что я не уловил эту оплошность раньше. И все же я сделаю из этого все возможное.
02.10.2026: и еще одна пощечина. Пришёл дисплей iPad mini 2. И он не соответствует размерам, которые я получил в Google. Мне нужно обновить держатель дисплея, а также корпуса геймпада, чтобы учесть отверстия для винтов. Кроме того, поскольку этот проект становится очень сложным из-за запланированных итераций и изменений, я планирую запустить репозиторий GitHub рядом с файлами, загруженными в печатные формы. Таким образом, вы можете иметь полный журнал изменений вместе с обновлениями. Также будет добавлена папка для учета совместимости между итерациями (нижняя часть 18650 ячеек, внешняя оболочка 22 см и большая оболочка для дисплея iPad 2).
05.10.2026: Я немного неутомимо работал с этой моделью. Однако, наконец, первая итерация V0.3 выходит с гораздо более простой взаимосвязью между интерфейсом, новым держателем дисплея для дисплеев iPad Mini и новыми удобными плечевыми кнопками YAY. Также теперь настроена прошивка QMK. Я протестирую это в течение этой недели. Обновления находятся в обоих репозиториях GitHub.

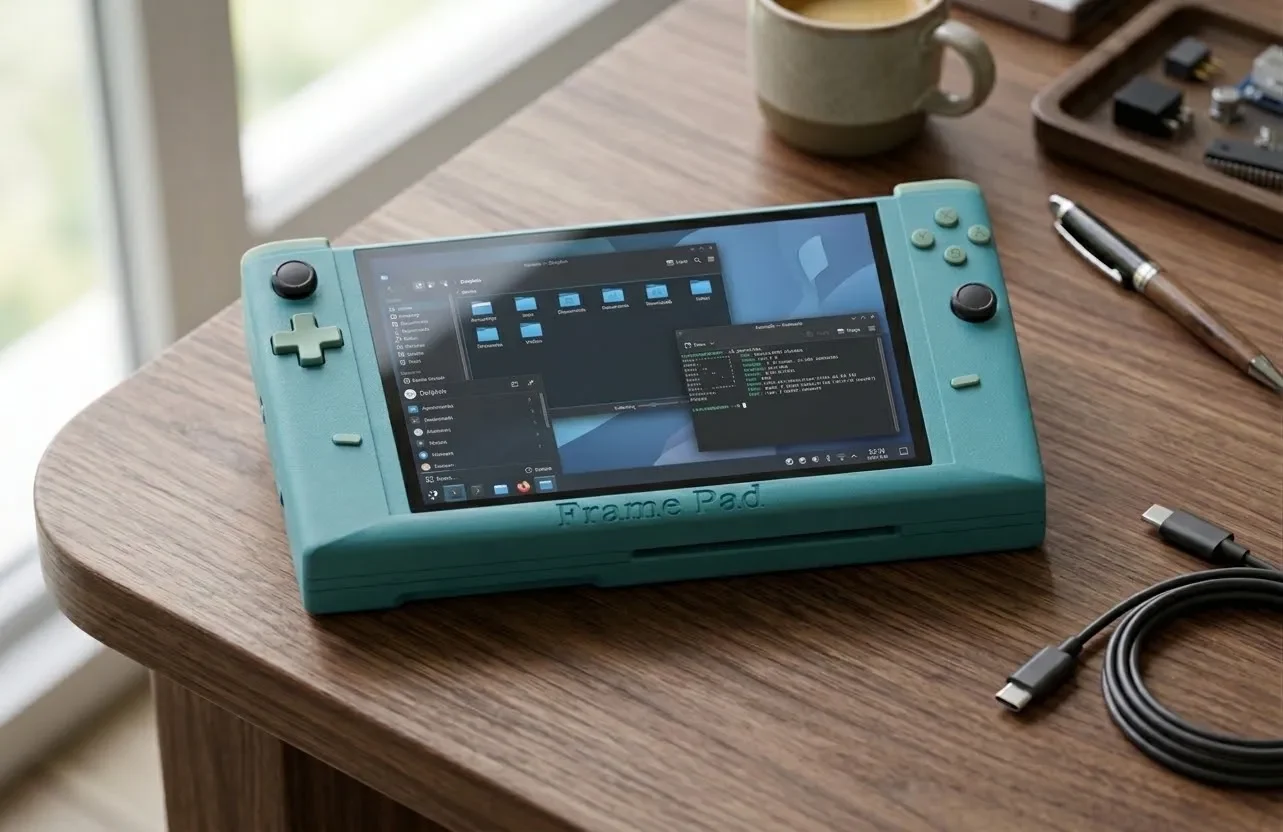

Frame Pad — модульная платформа 12 портативных устройств

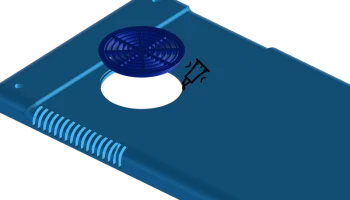

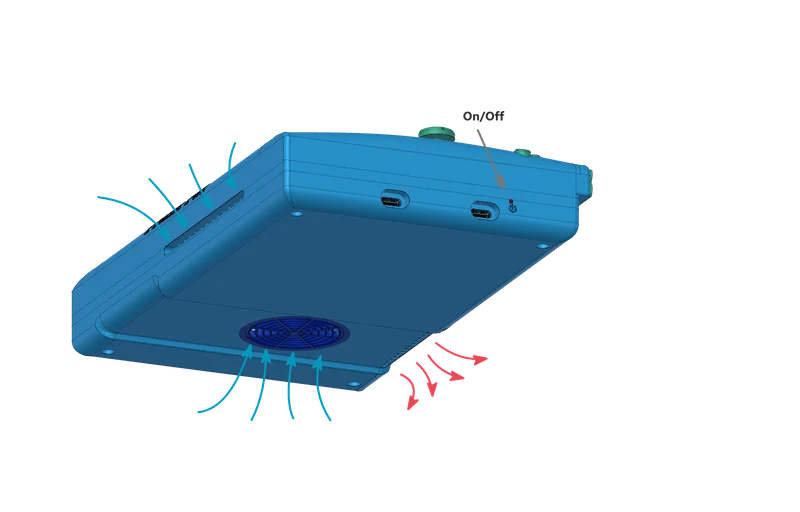

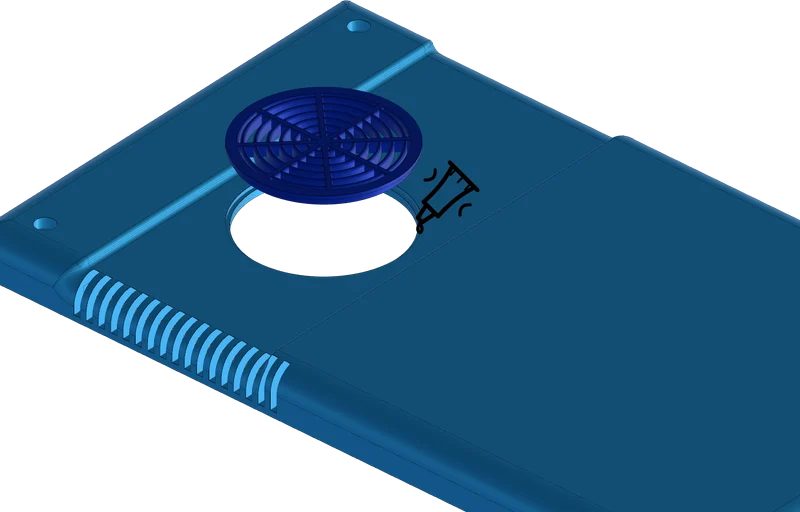

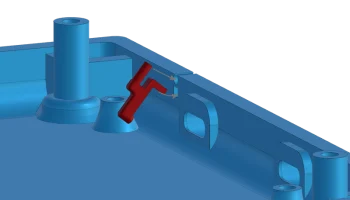

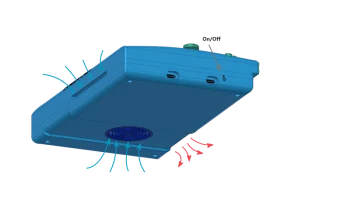

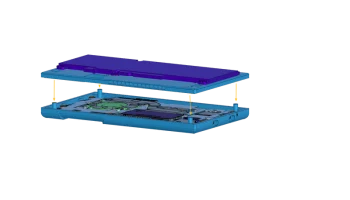

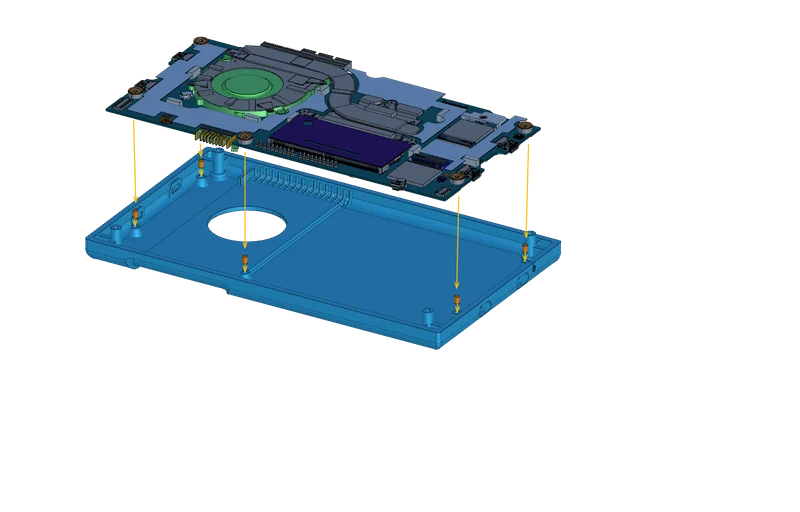

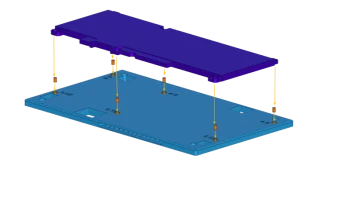

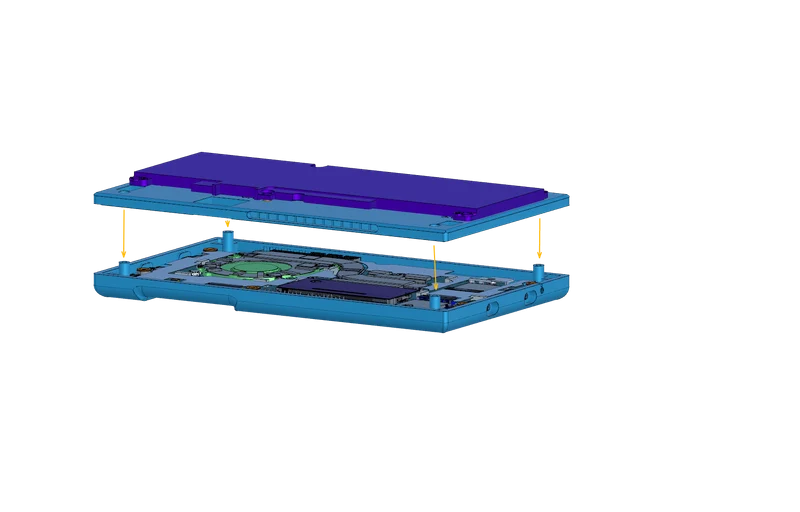

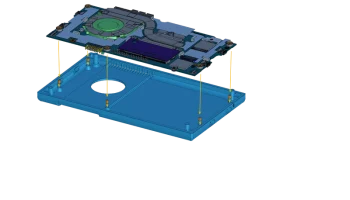

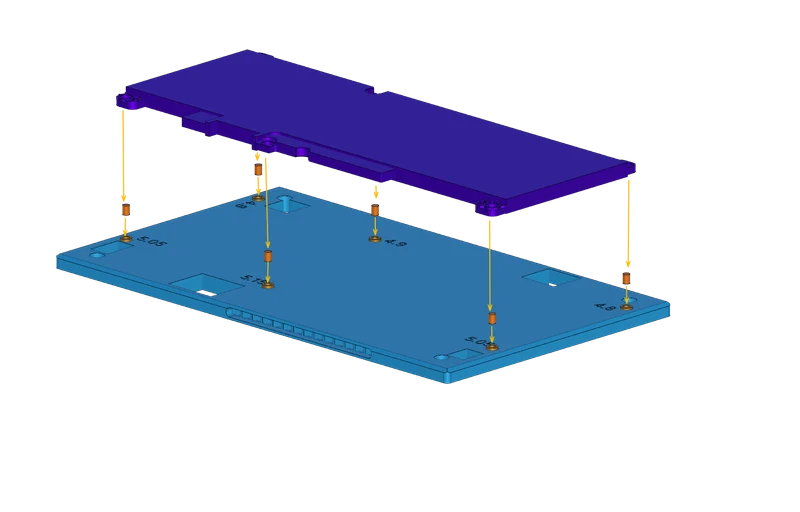

Модульный портативный игровой корпус, предназначенный для 3D-печати и предназначенный для материнской платы и аккумулятора Framework 12.
С тех пор, как команда Framework анонсировала свою 16-дюймовую модель с выделенным графическим процессором, я захотел построить на ее основе портативную игровую консоль, самую мощную портативную игровую консоль в мире. Хотя это оборудование слишком дорого для меня.

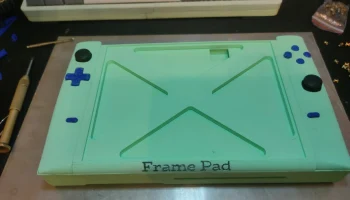

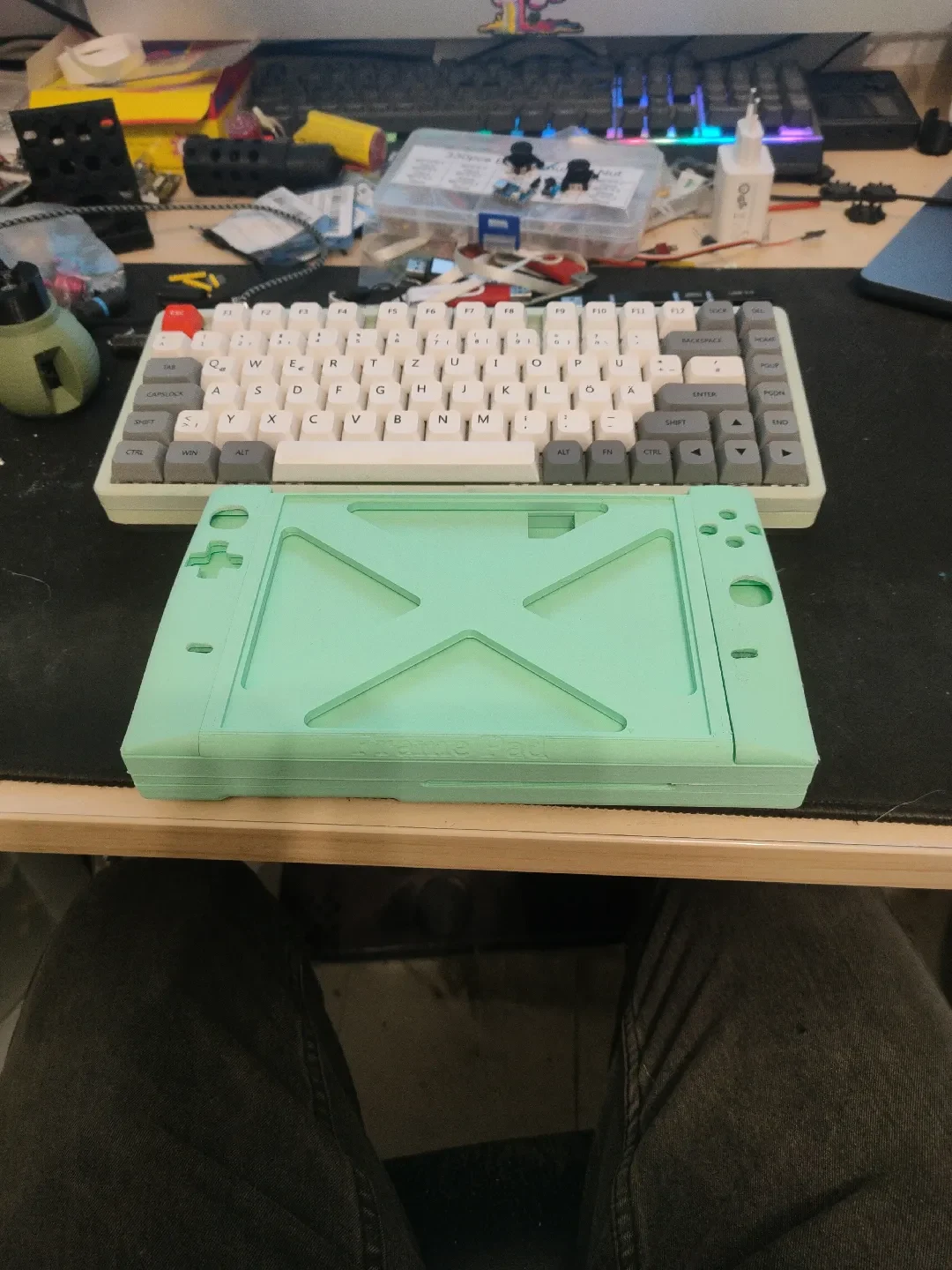

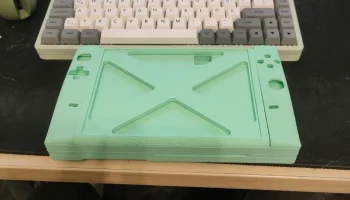

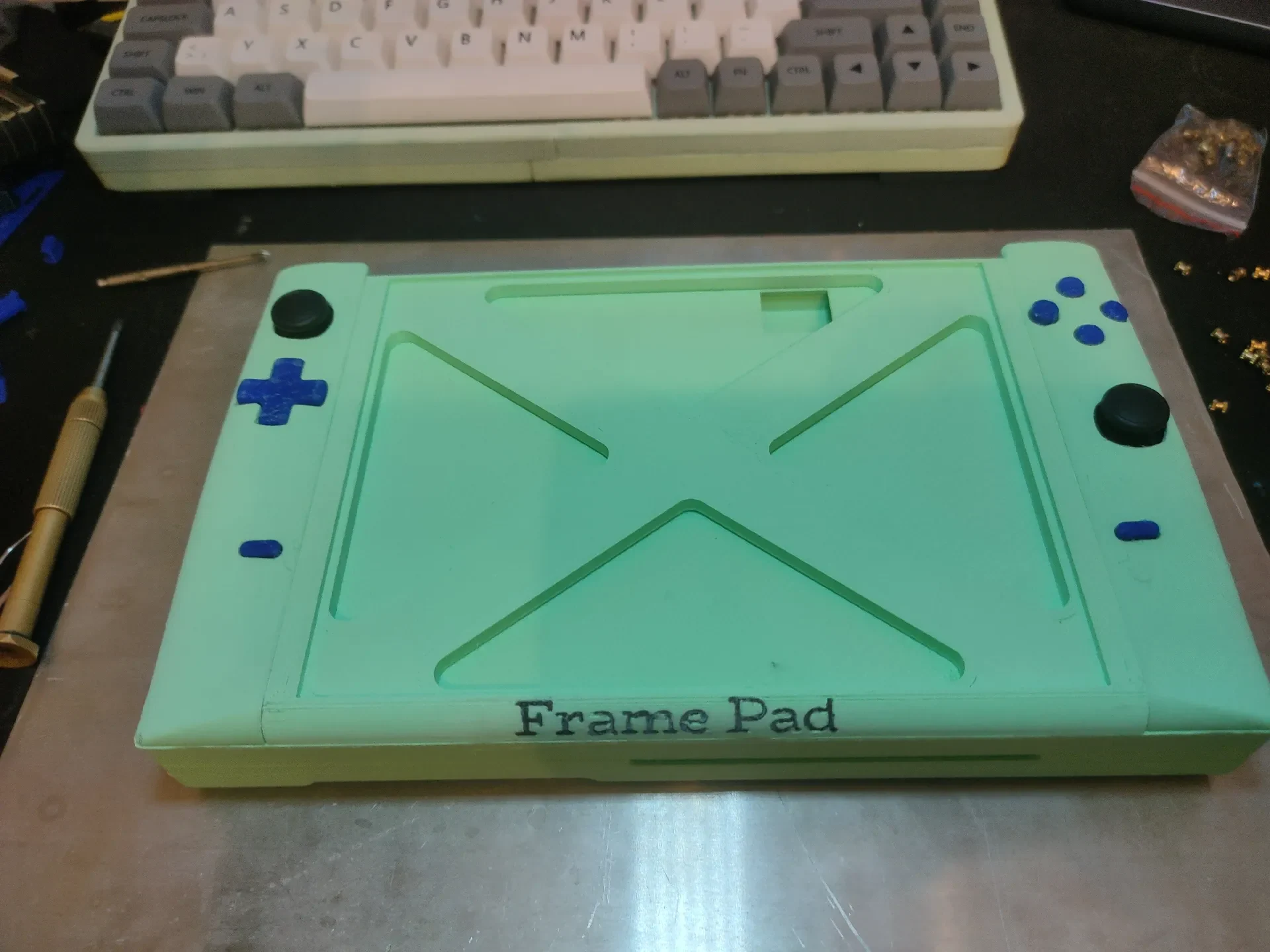

Поэтому я был очень рад увидеть этот дизайнерский вызов. Что касается модели, то вещь закончена до такой степени, что можно собрать первый прототип. Я хочу решить некоторые проблемы с дальнейшими изменениями, см. TODO. Я учел все соображения, касающиеся места для дополнительной электроники, допусков и модульности для различных устройств (например, разных дисплеев, разных микроконтроллеров геймпада). Очень бы хотелось поставить плату с текущим поколением. iGPU в него и посмотрите, как он работает. Я распечатал первые две версии оболочки, чтобы убедиться, что все подходит, но у меня еще нет оборудования для нее (разъем дисплея, дисплей iPad Mini 2 и универсальные разъемы для аккумулятора заказаны).
К файлам прилагаются более обширная документация и руководства по сборке на немецком и английском языках.
Отказ от ответственности: вы используете эти файлы и инструкции на свой страх и риск. Я не несу никакой ответственности за любой ущерб оборудованию или персоналу.
