Framework PAC (портативная консоль доступа)

Обзор

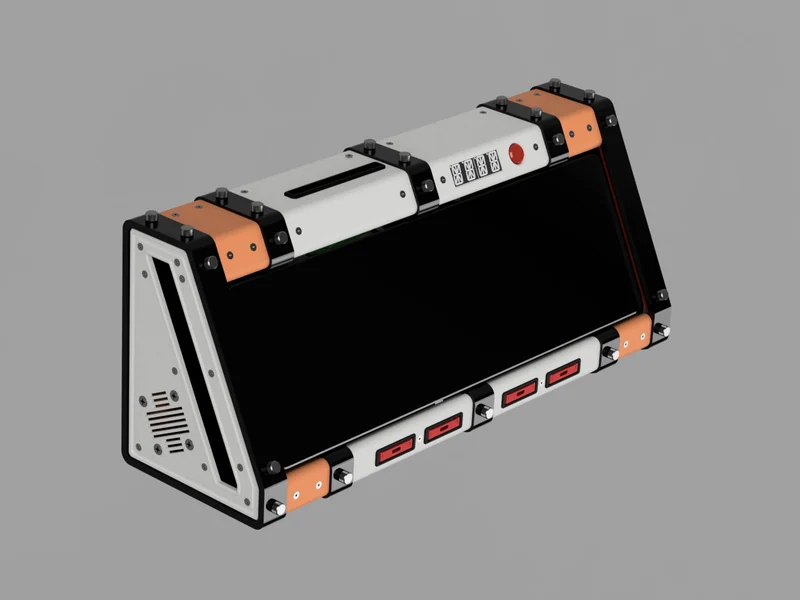

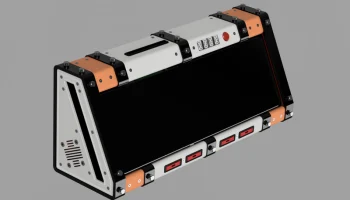

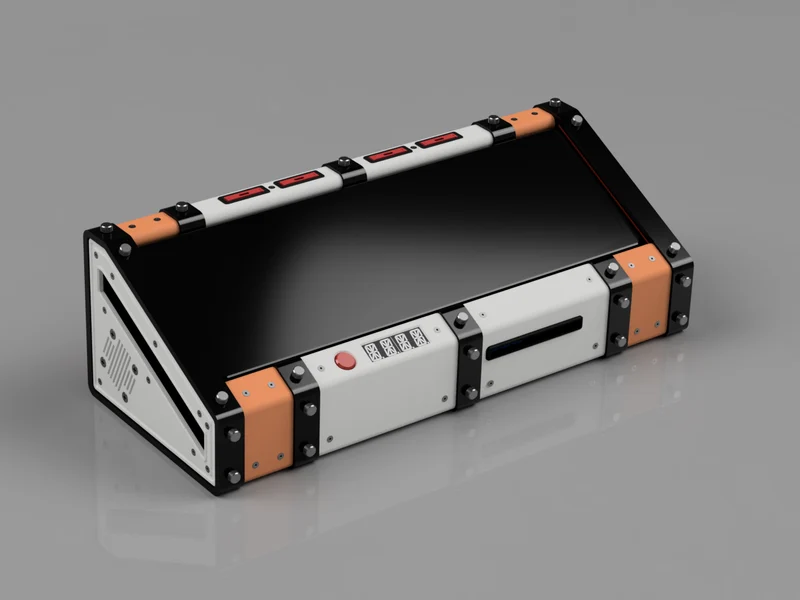

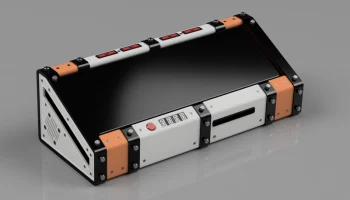

Framework PAC превращает материнскую плату Framework (12 или 13) в портативную модульную консоль доступа, созданную на базе сенсорного экрана Corsair Xeneon Edge. Имея доступ ко всем четырем портам расширения USB-C и место для большого внутреннего аккумуляторного блока, вы можете настроить PAC в соответствии с требованиями вашей домашней лаборатории, включая устройства KVM, такие как JetKVM или TinyPilot/Pi, на тактическом лотке.

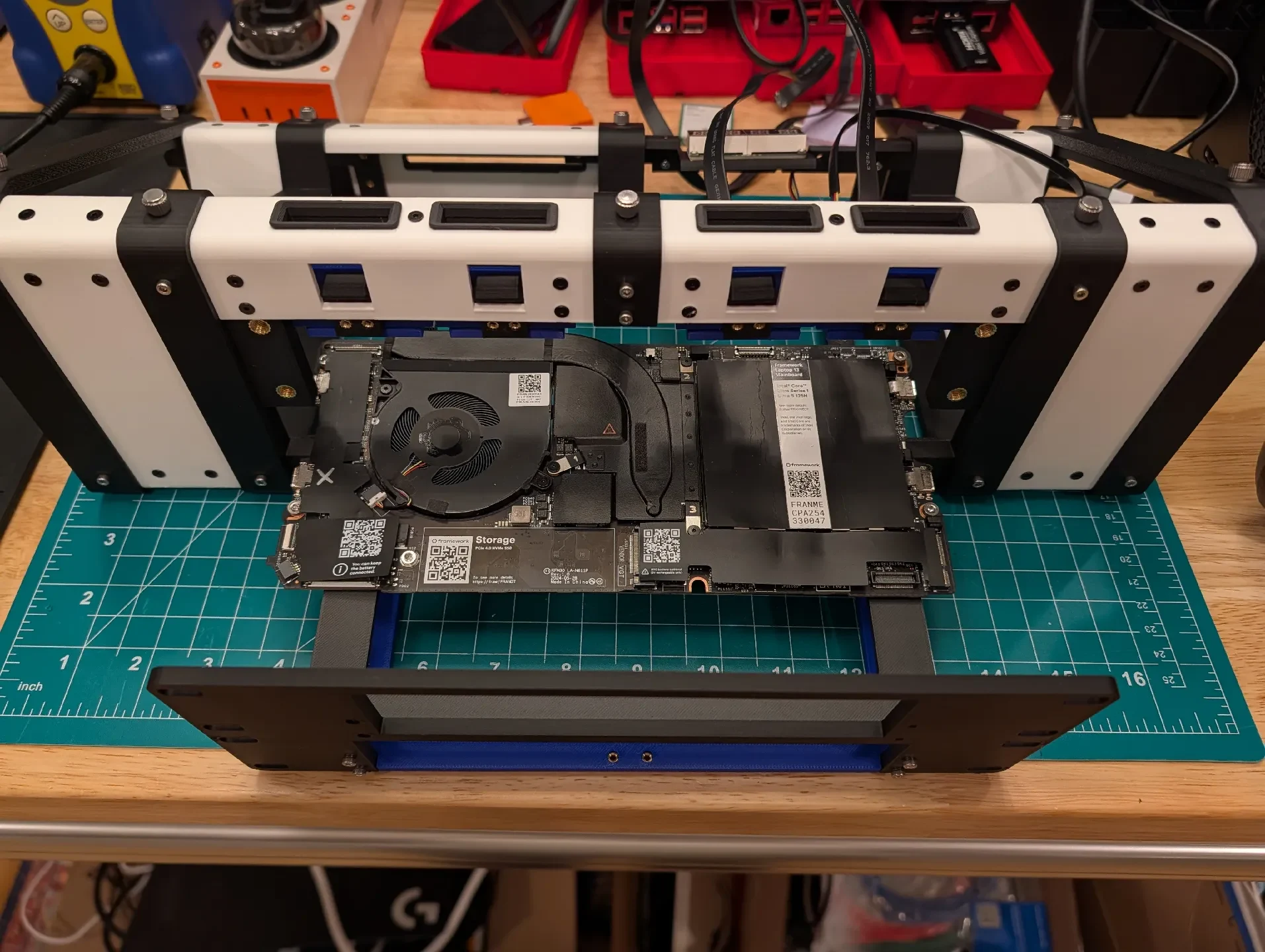

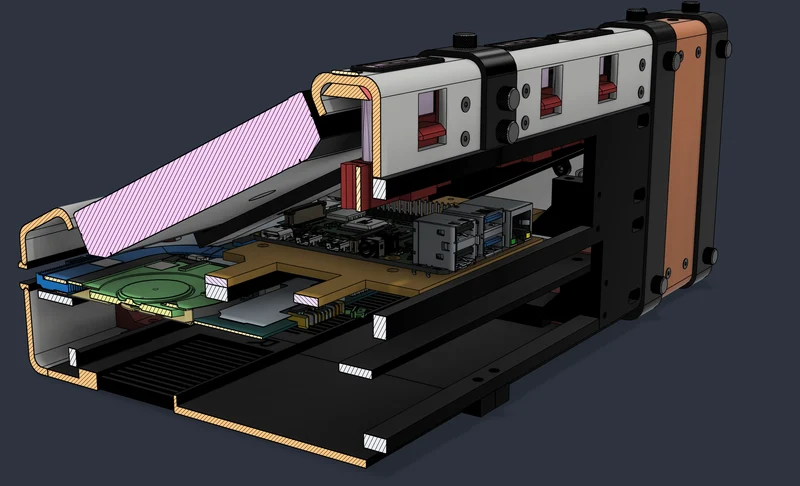

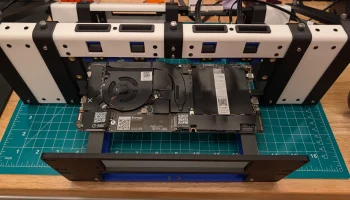

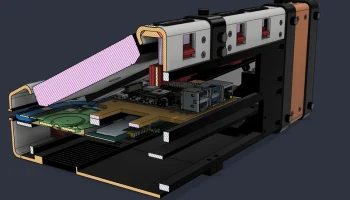

Монтаж: материнская плата прикручивается к лотку для печати на четырех невыпадающих винтах. Размер лотка для материнской платы соответствует размеру 10-дюймовой мини-стойки, поэтому его можно заменить на крепления для 10-дюймовой стойки, предназначенные для других плат.

Порты: все четыре порта USB-C остаются доступными через специальные слоты расширения с системой извлечения для замены карт.

Питание: внутренний аккумуляторный блок не является обязательным. Если он установлен, он питает материнскую плату, а также может самостоятельно запускать дополнительный буквенно-цифровой дисплей и ESP32. Один порт USB-C всегда управляет экраном, оставляя три для карт расширения; без аккумуляторного блока один из этих трех обеспечивает питание. Нужно больше? Концентратор USB-C может разделить один слот на две карты расширения. Или, для индустриального вида, проложите кабель экрана прямо из одного слота расширения, при этом два слота будут использоваться для питания и экрана, а два останутся свободными.

Кнопка питания: кнопка на передней панели нажимает на выключатель питания материнской платы с помощью специально разработанного плунжера с отдельными рамками рычага для материнских плат Framework 12 и 13.

Охлаждение: вентиляционные отверстия обеспечивают чистоту впускных и вытяжных вентиляторов материнской платы, а дополнительные крепления вентиляторов с обеих сторон добавляют дополнительный поток воздуха.

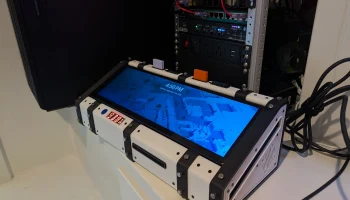

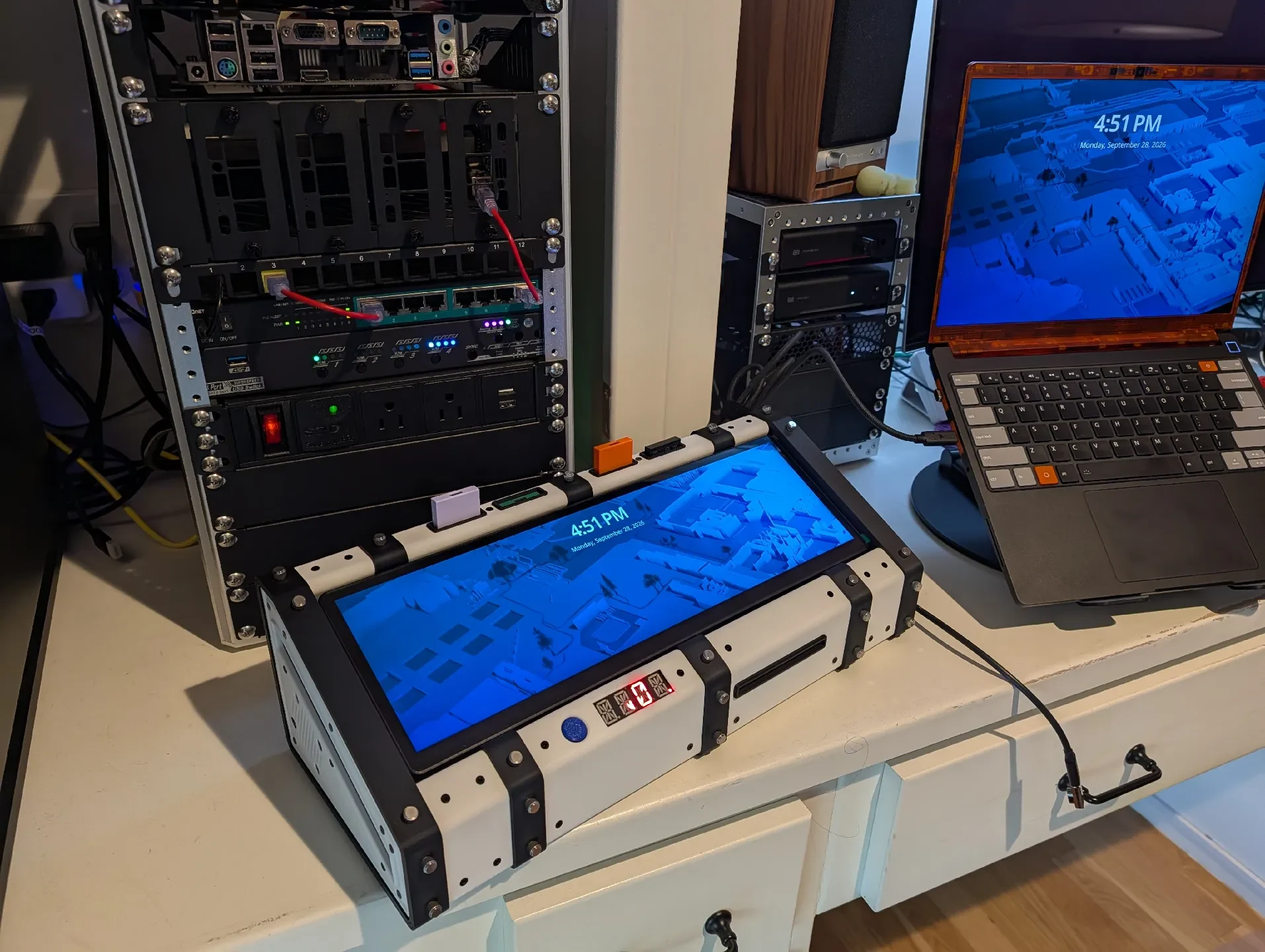

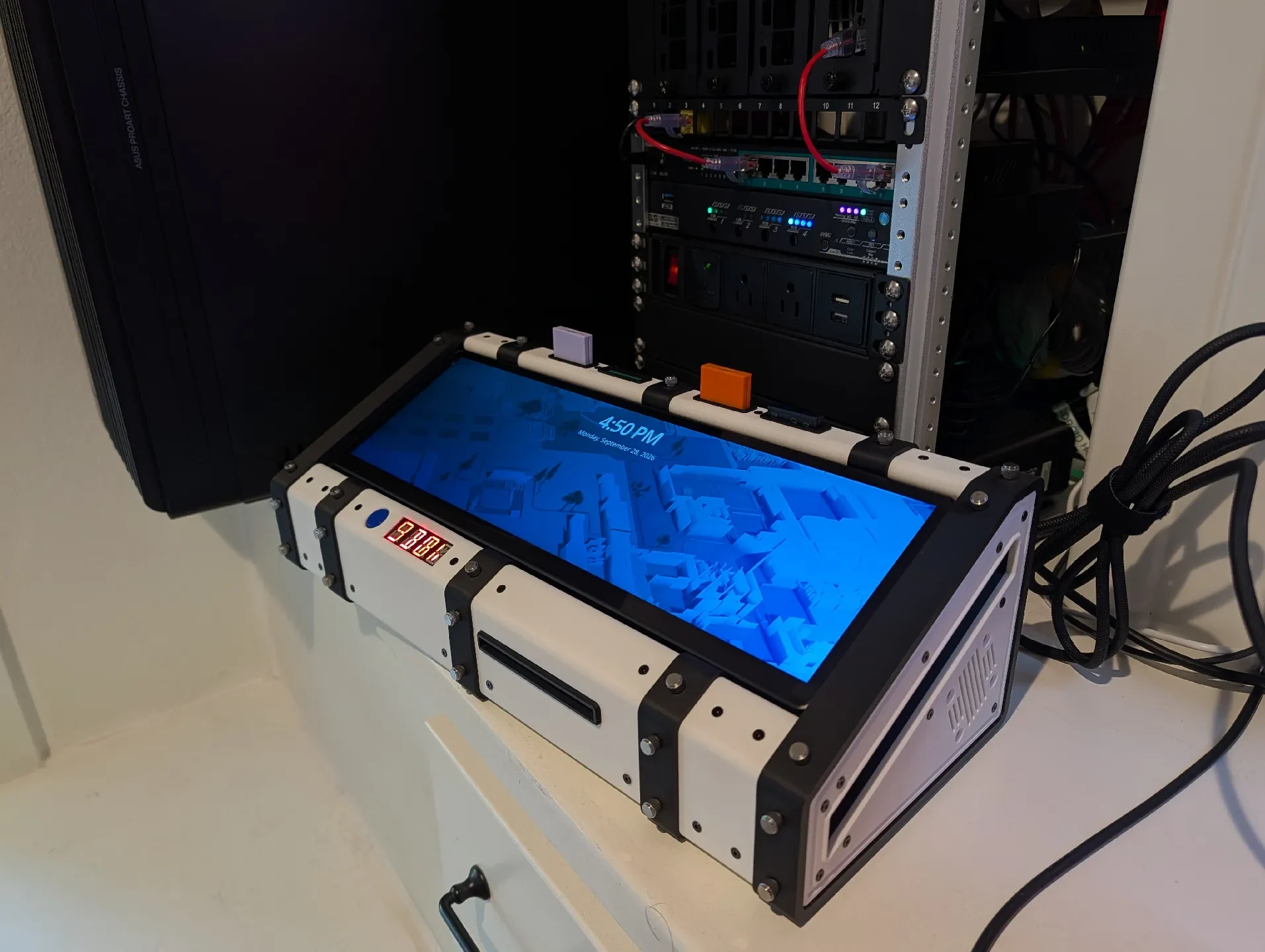

Использование: перенесите его на выключенную машину, подключите через KVM или USB-C и выполните сортировку со встроенного экрана Corsair Xeneon Edge.

Требуемое оборудование
Компоненты

Corsair Xeneon Edge 14,5-дюймовый сенсорный ЖК-экран

4 ленточных удлинительных кабеля ADTLINK USB-C 3.1 90°, «папа-мама», 50 см (T2B-T5T)

Винты

Внешние панели можно использовать с любым типом винтов, который вам нравится. В показанной сборке используются массивные винты с накатанной головкой на ключевых частях рамы для придания индустриального вида, со следующей спецификацией:

23 винта M2,5 x 8 мм с накатанной головкой

33 винта с головкой под торцевой ключ M2,5 x 8 мм

8 винтов с головкой под торцевой ключ M2,5 x 4 мм

4 винта M3 x 6 мм с головкой под торцевой ключ (только Framework 13)

4 винта с головкой под торцевой ключ M2 x 6 мм (для дополнительного буквенно-цифрового дисплея)

Винты с потайной головкой 75 x M2,5 x 8 мм

18 винтов с потайной головкой M2,5 x 6 мм

1 винт с потайной головкой M2,5 x 4 мм

4 винта с головкой под торцевой ключ M2,5 x 6 мм (дополнительная тактическая пластина Pi: Pi для стоек)

4 винта с головкой под торцевой ключ M2,5 x 8 мм (дополнительная тактическая пластина Pi: пластина к тактическому лотку)

4 стойки M2,5 x 3 мм, «папа-гнездо» (дополнительная тактическая пластина Pi)

6 винтов #10-32 x 5/16 дюйма (стандартные винты для мини-стойки, для лотка материнской платы)

2 болта 1/4-20 x 3/8 дюйма (для Corsair Xeneon Edge)

Вставки для термофиксации

158 термофиксированных резьбовых вставок M2,5 (длина 3,5 мм, внешний диаметр 4 мм)

8 термофиксируемых резьбовых вставок M2,5 (длина 3,5 мм, внешний диаметр 4 мм, дополнительная тактическая пластина Pi)

4 термофиксированные резьбовые вставки M3 (длина 3,5 мм, внешний диаметр 4,5 мм, только Framework 13)

4 термофиксированные резьбовые вставки M2 (длина 3,5 мм, внешний диаметр 3,5 мм, для дополнительного буквенно-цифрового дисплея)

4 термофиксированные резьбовые вставки M2 (длина 3,5 мм, внешний диаметр 5 мм, только Framework 12)

6 термофиксируемых резьбовых вставок #10-32 (для лотка материнской платы)

Дополнительное оборудование

Adafruit ESP32-S3 Feather (4 МБ флэш-памяти, 2 МБ PSRAM, STEMMA QT)

Буквенно-цифровой дисплей Adafruit Quad, красный, 0,54 дюйма (I2C, STEMMA QT)

Adafruit STEMMA QT / Qwiic JST SH 4-контактный кабель, 50 мм

2 вентилятора Noctua NF-A4x20 5 В, 40 мм (дополнительно, винты для вентиляторов входят в комплект)

В инструкциях по сборке предполагается, что вы устанавливаете буквенно-цифровой дисплей и ESP32. Если нет, пропустите отмеченные шаги (необязательно).

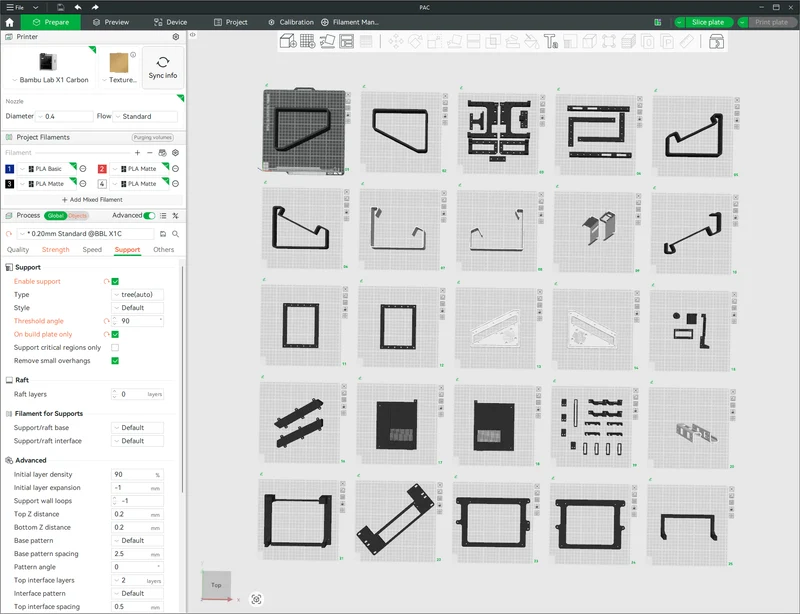

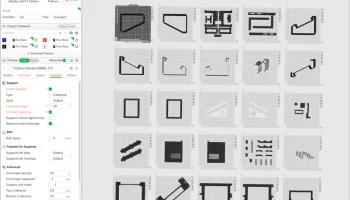

Печать

Материал: PLA для всех деталей.

Высота слоя: 0,2 мм.

Заполнение: 25 % редкое заполнение, гироидный узор.

Опоры: только рабочая пластина, опоры для деревьев, угол порога 90°.

Исключение: в слотах расширения используются
