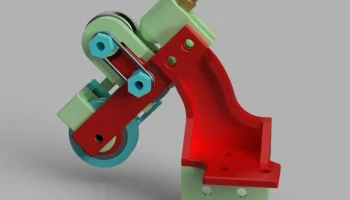

Механизм датчика биения нити

Механизм датчика биения нити

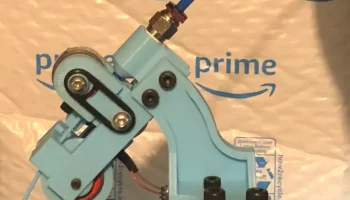

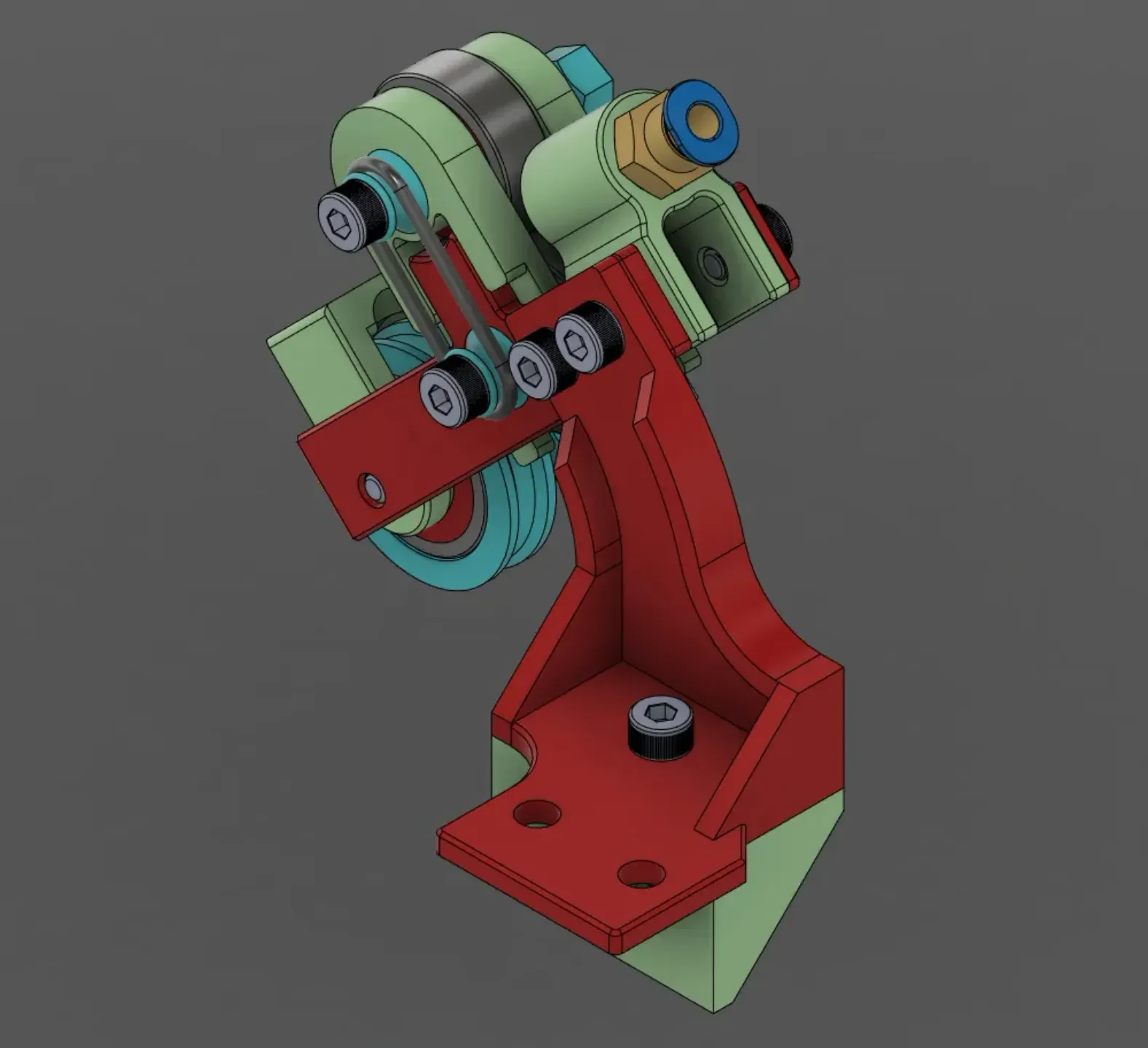

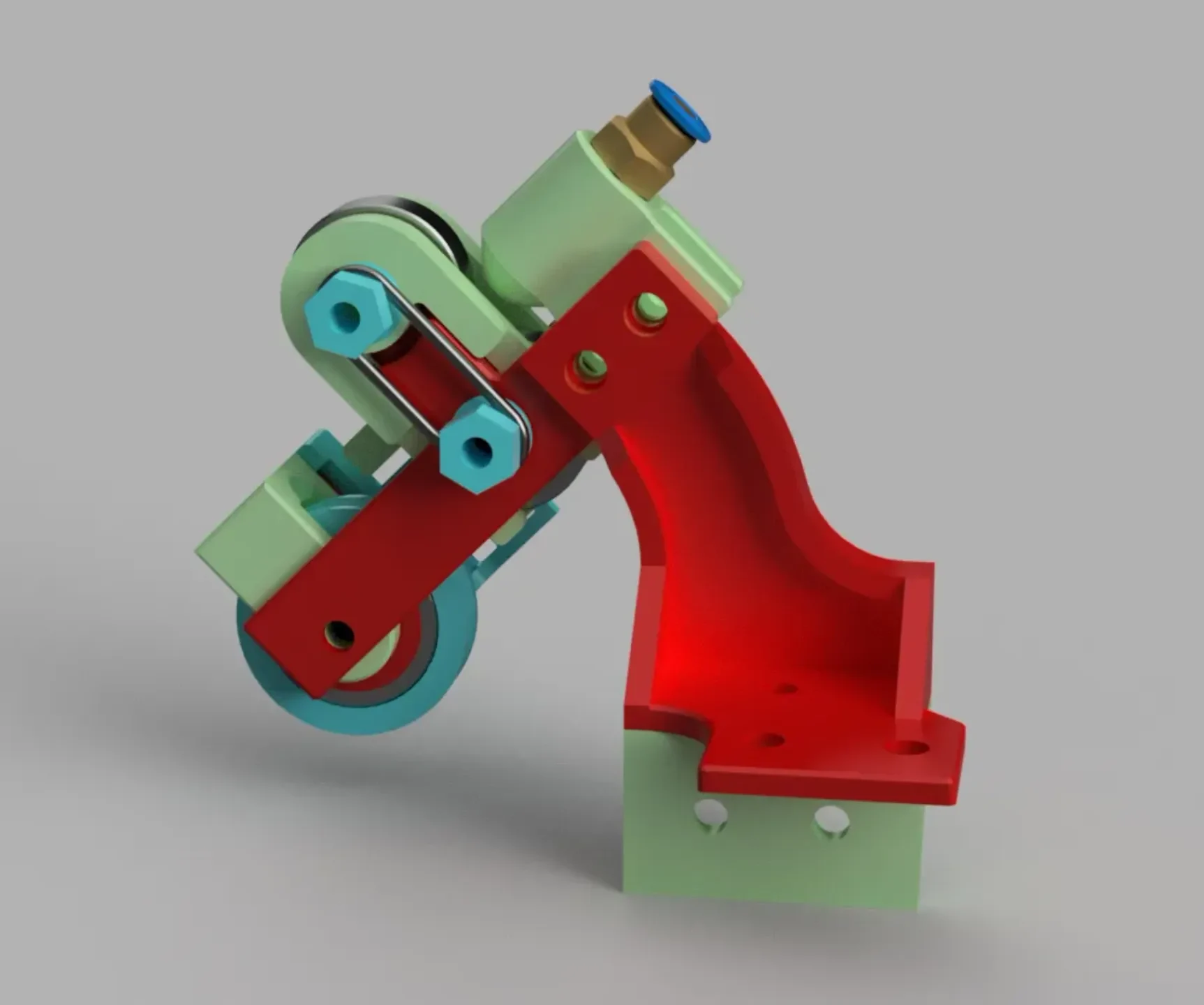

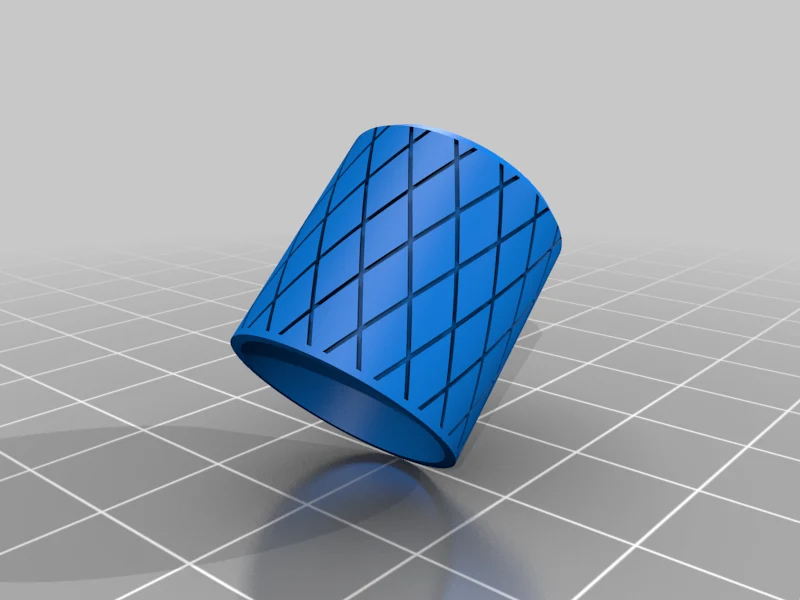

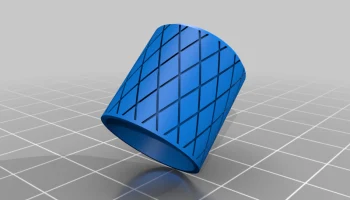

Датчик биения нити для 3D-принтера
Части
3 — винты M4 x 30
2 — винты M4 x 6-8
2 — винты M4 x 10-12
1 — винт M5 x 8

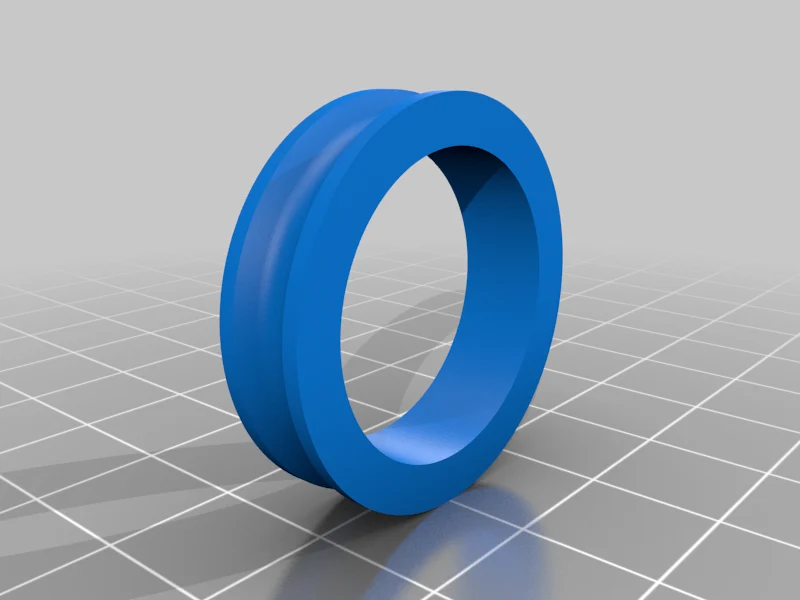

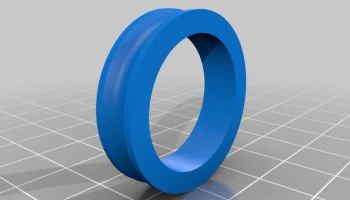

2 уплотнительных кольца (я использую № 13) или резинки.
3 x 608 подшипников для скейтборда.
1 х микропереключатель
Какой бы провод и разъемы вам ни понадобились, чтобы подключить микропереключатель к плате контроллера.
Дополнительные детали
M10 Пневматическая муфта, если в качестве направляющей нити используется отрезок трубки из ПТФЭ.
ПТФЭ (боуденовская) трубка.
Монтажный тормоз.
Т-образные гайки или молотковые гайки в зависимости от вашего монтажного решения.

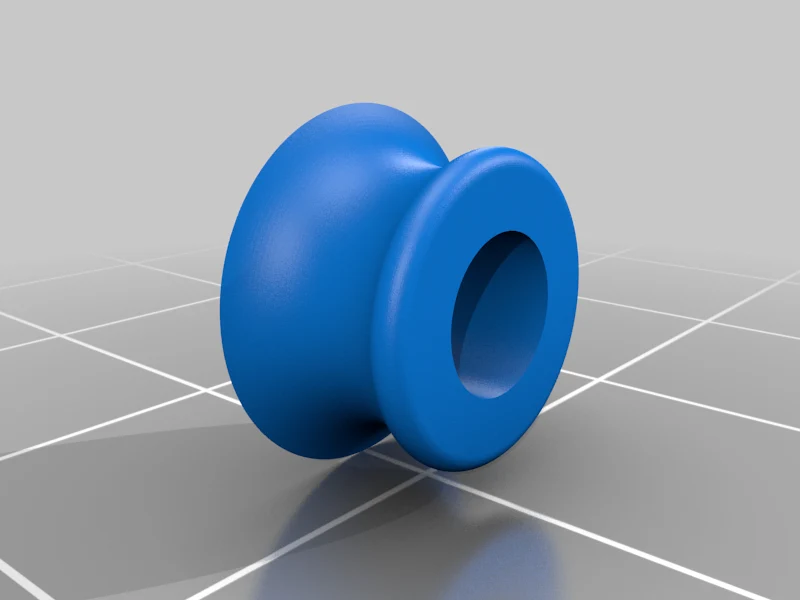

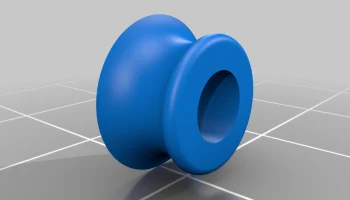

В комплект поставки входят файлы STL/STEP для печатной муфты и руководство, которое можно использовать вместо крепления резьбовой муфты.

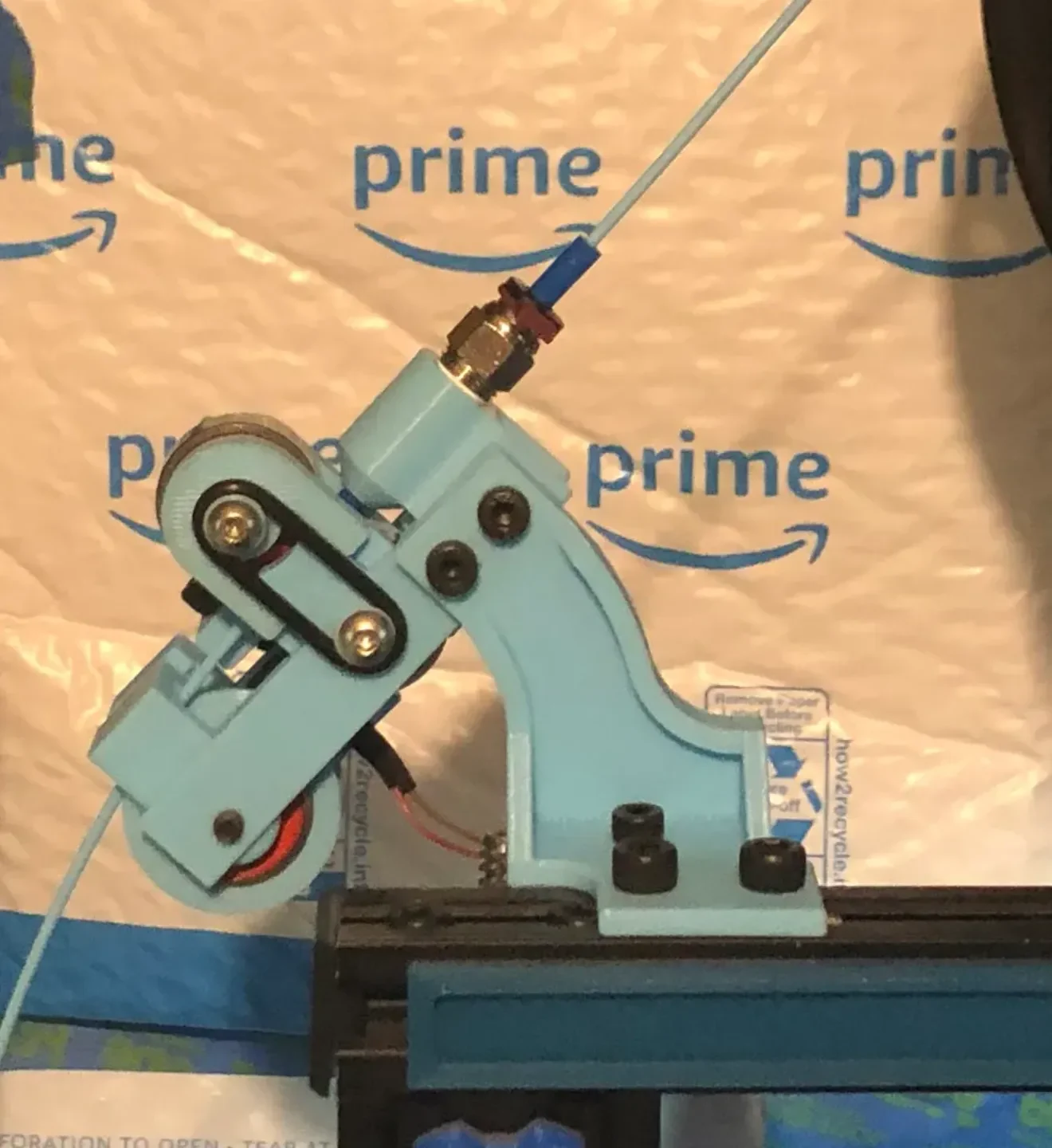

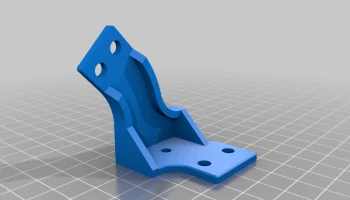

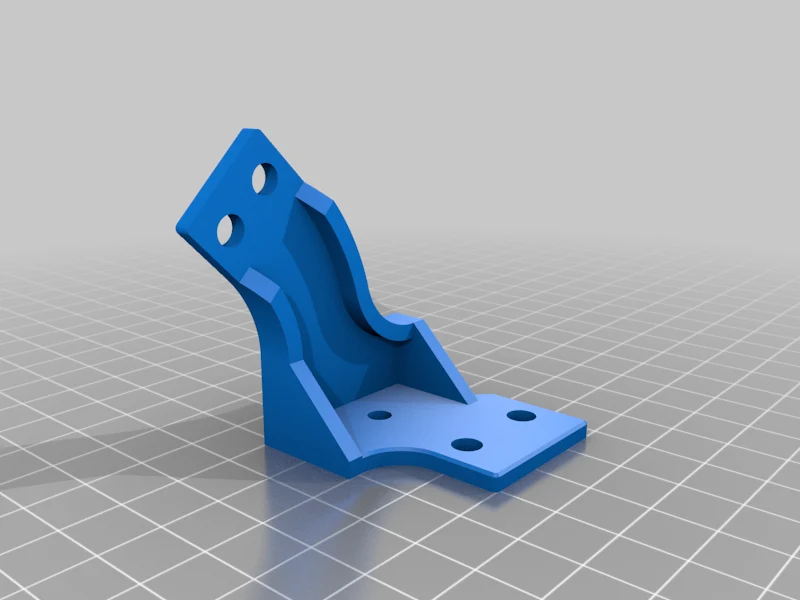

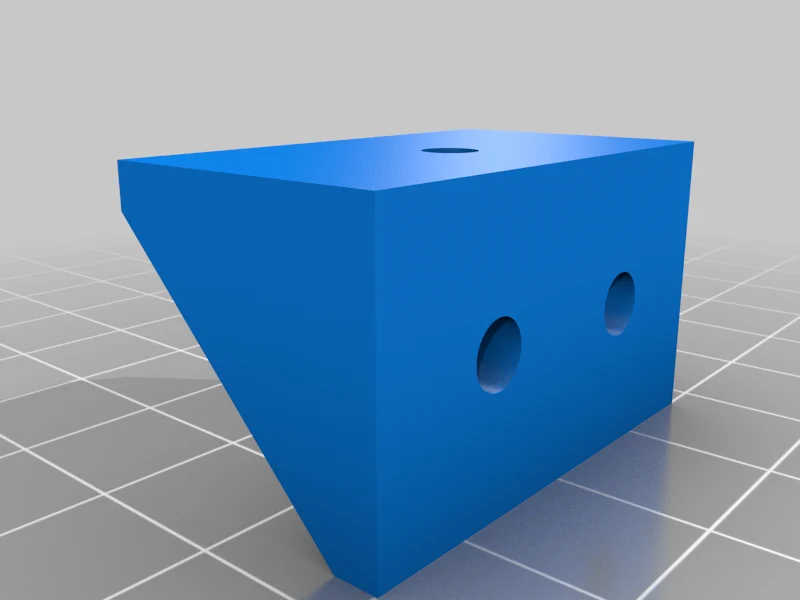

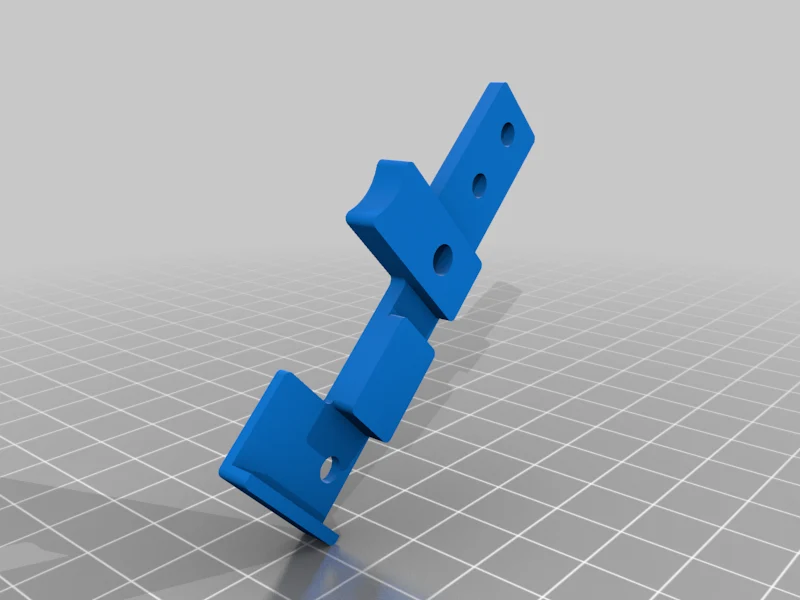

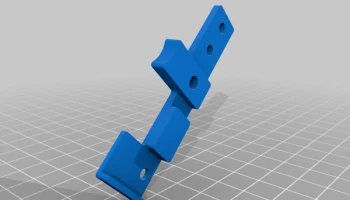

Монтажный кронштейн, который я включил, был сделан для верхней части Ender 3 2020 года. Это всего лишь пример.

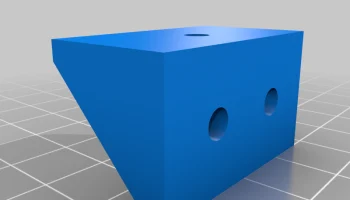

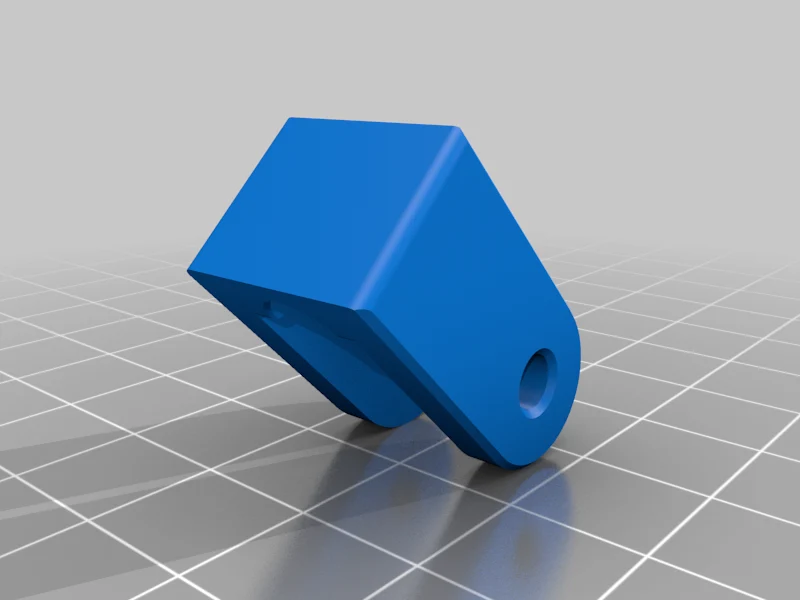

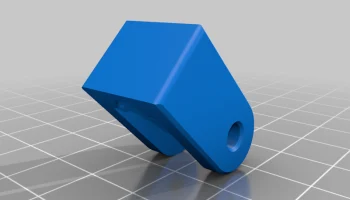

Переключатель, который я использовал, взят из компьютерной мыши. Изготовить корпус, подходящий для других типов переключателей, должно быть довольно просто.

Используемая муфта такая же, как и в хотэнде. Этот размер позволит пройти трубке из TPFE. Если у вас его нет, вы можете распечатать прилагаемые STL для соединителей. Альтернативно, есть простое руководство, в котором не используется кусок трубки.

Все можно распечатать без подставок.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20

Категория: Детали 3D-принтера
