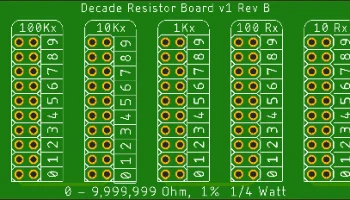

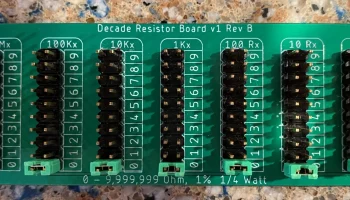

Плата декадных резисторов

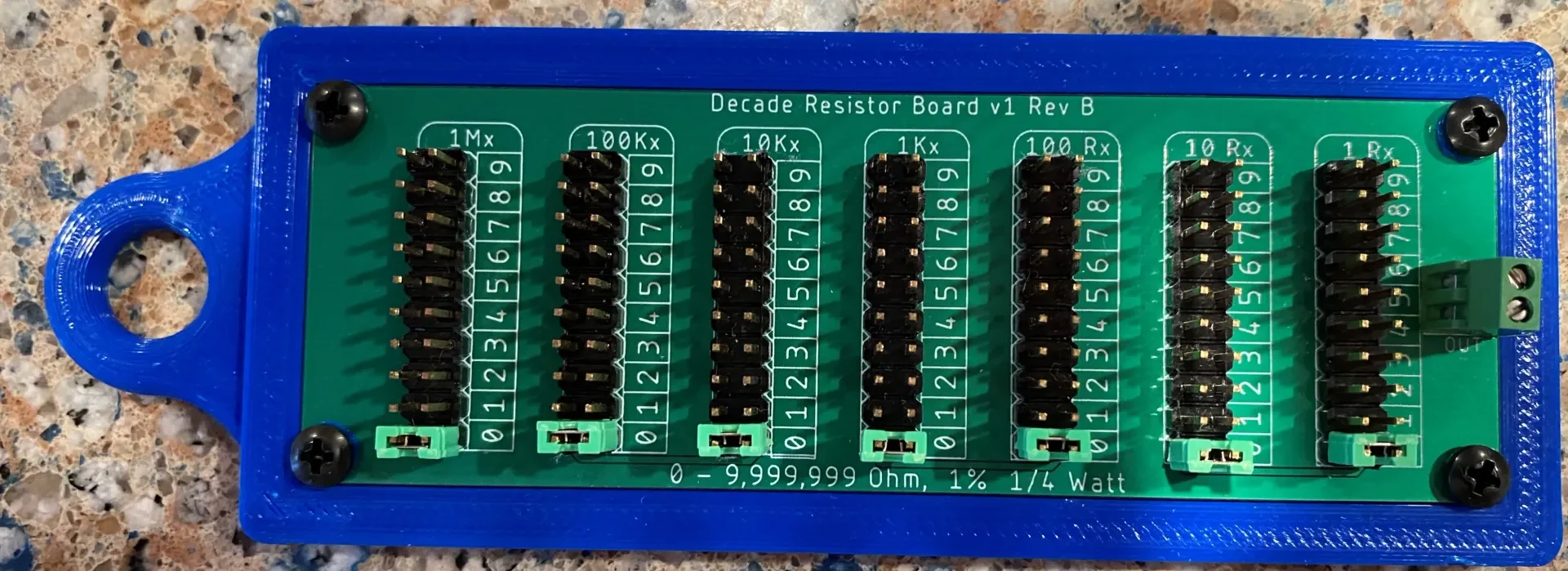

Это плата декады резисторов и лоток для ее подвешивания. Величина сопротивления выбирается перемычками.

Печатайте ровно на печатной платформе.

Плата крепится четырьмя винтами диаметром 3 мм.

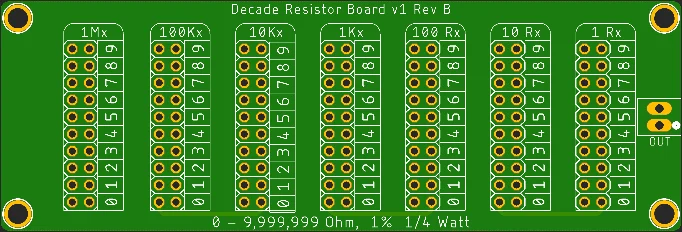

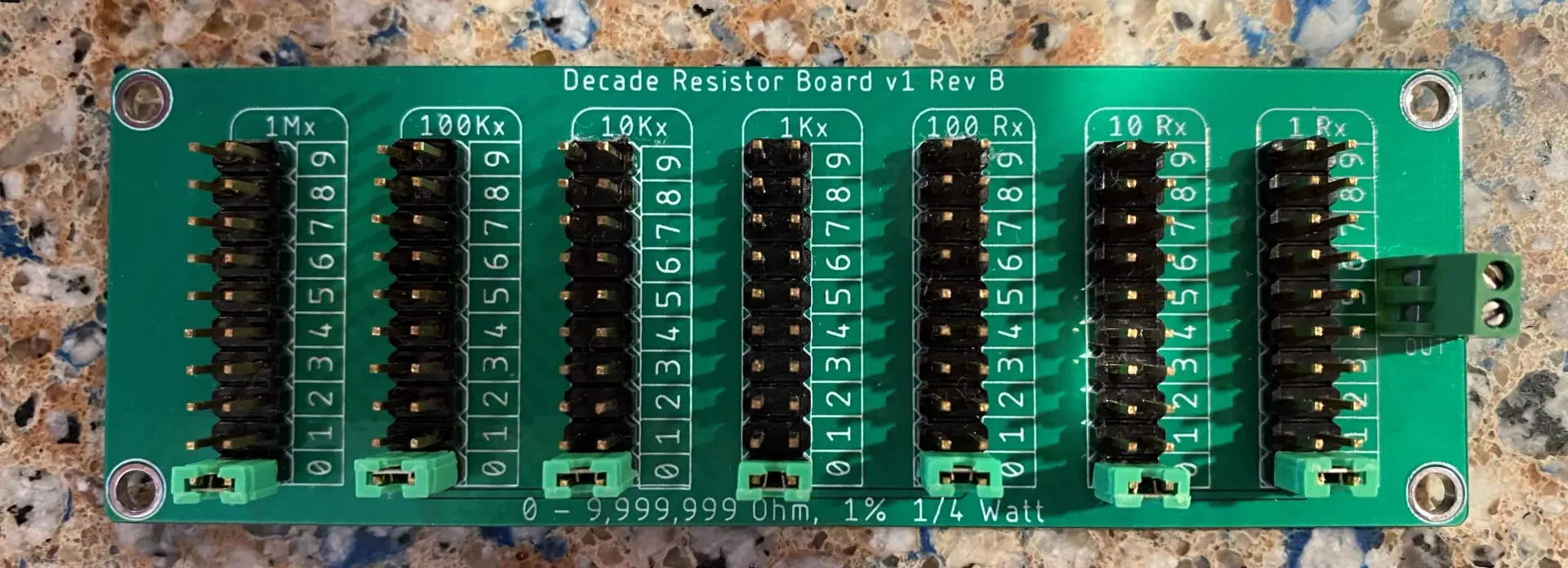

Особенности печатной платы
Значения резисторов от 0 до 9 999 999 ± 1%
Возможны более жесткие допуски, но компоненты стоят дороже.
Легко собрать с помощью общедоступных компонентов.
Доступны конструкции с использованием 1206 SMT или компонентов со сквозными отверстиями.
Аппаратное обеспечение с открытым исходным кодом

Я включил файлы печатной платы для Eagle. Autodesk Fusion 360 включает проектирование печатных плат и может использовать файлы Eagle, я до сих пор использую автономный Eagle. Вы можете заказать печатные платы на таких предприятиях, как JLCPCB, PCBWay, OSHPark или Digikey DKRed, за пару долларов.

Основные файлы для этого находятся на моем Github.

Настройки печати

Принтер: Ender 3 Pro с прямым приводом
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,16-0,2 мм
Заполнение: 15% или выше (я использую кубическое)
Снаряды: 2+
Материал: PLA/PETG (подойдет все, что угодно). работа)
