Выдвижные ящики для хранения резисторов с защитой от про...

Описание

Нужно было систематизировать мою коллекцию резисторов. Ничего подходящего не нашел, поэтому создал этот.

Функции;

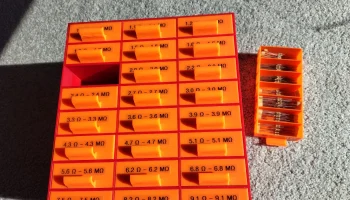

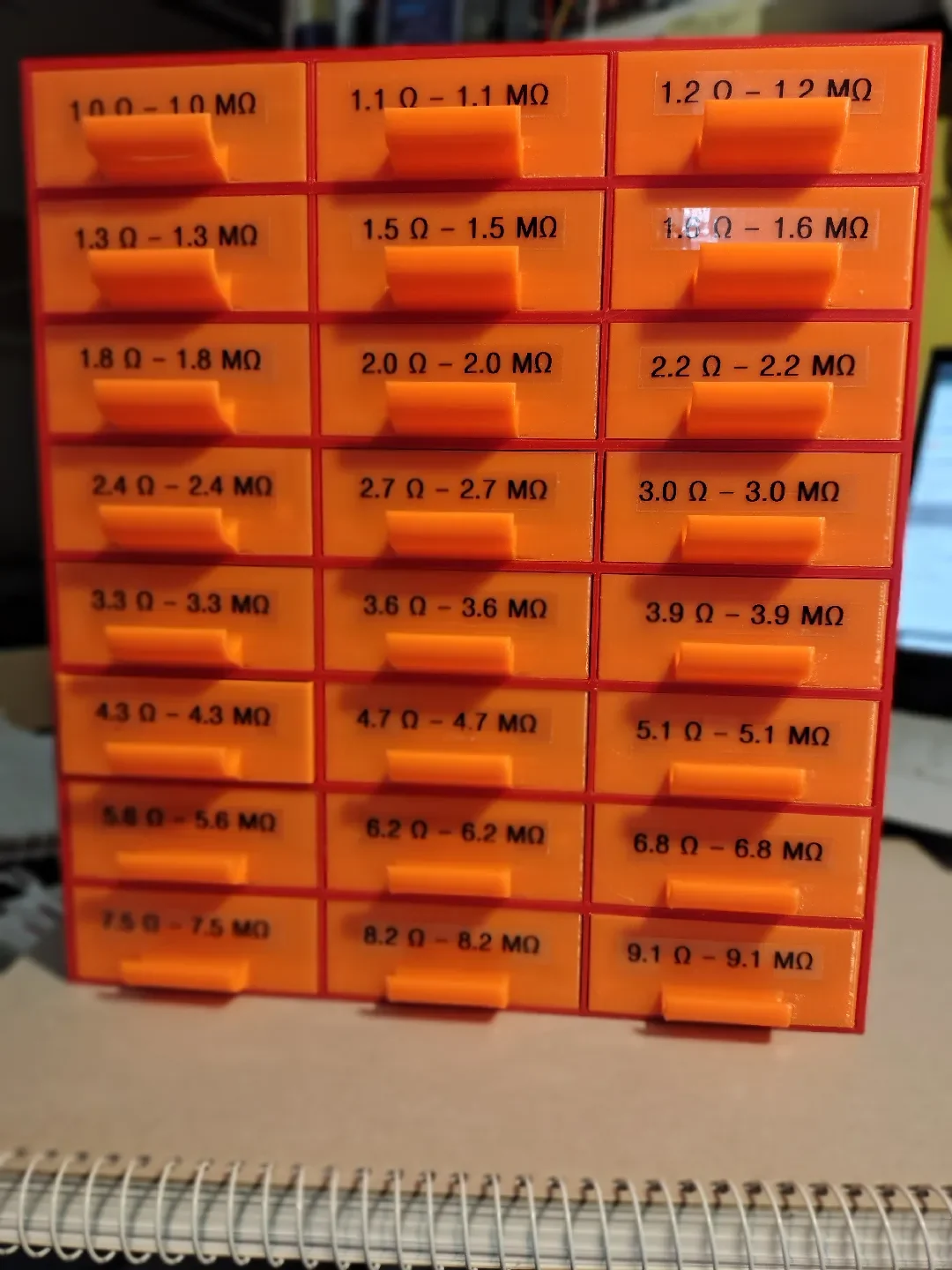

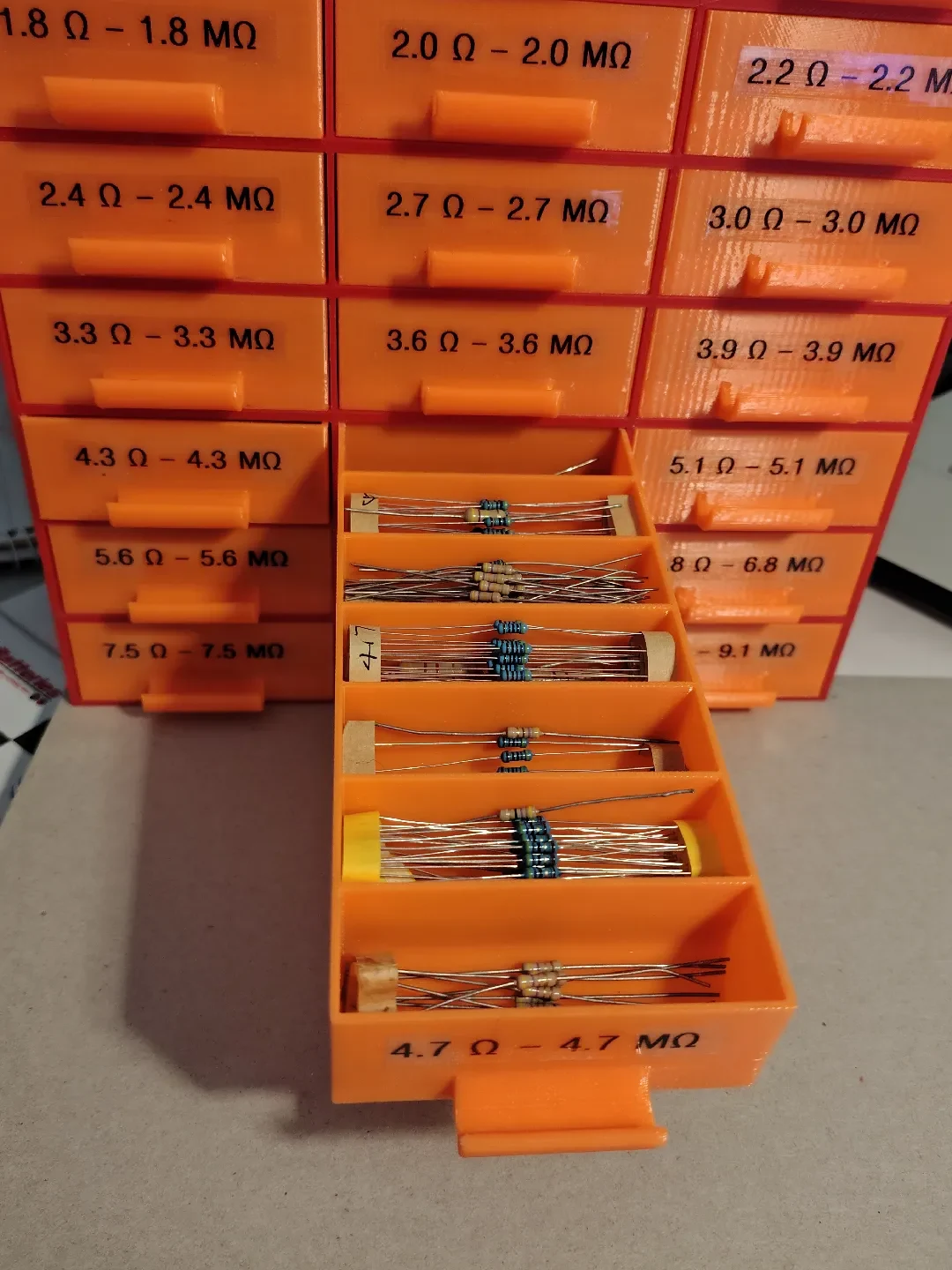

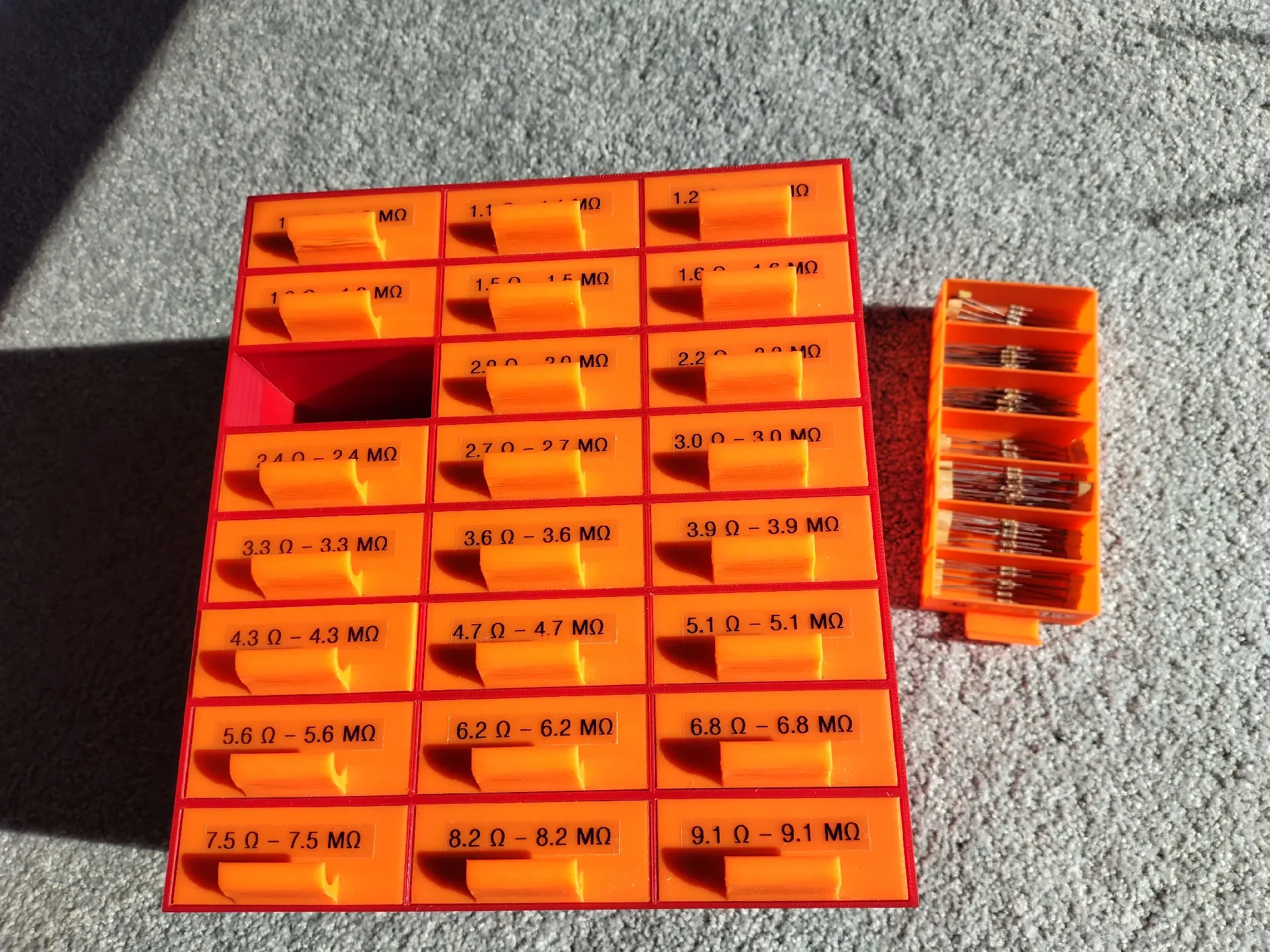

24 ящика, в каждом по 7 отделений. Подходит для всей серии резисторов E24 (от 0,1 Ом до 9,1 МОм).

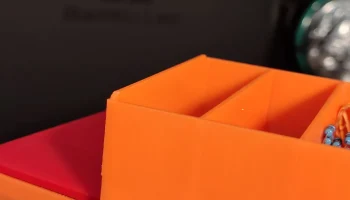

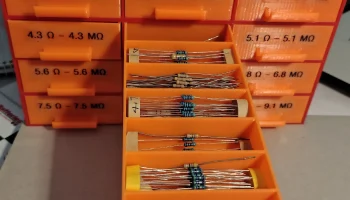

Каждое из 7 отделений ящика имеет закругленное основание, позволяющее легко извлекать отдельные резисторы, в отличие от ящиков с плоским основанием, которые имеют тенденцию захватывать резисторы в углах с острыми краями.

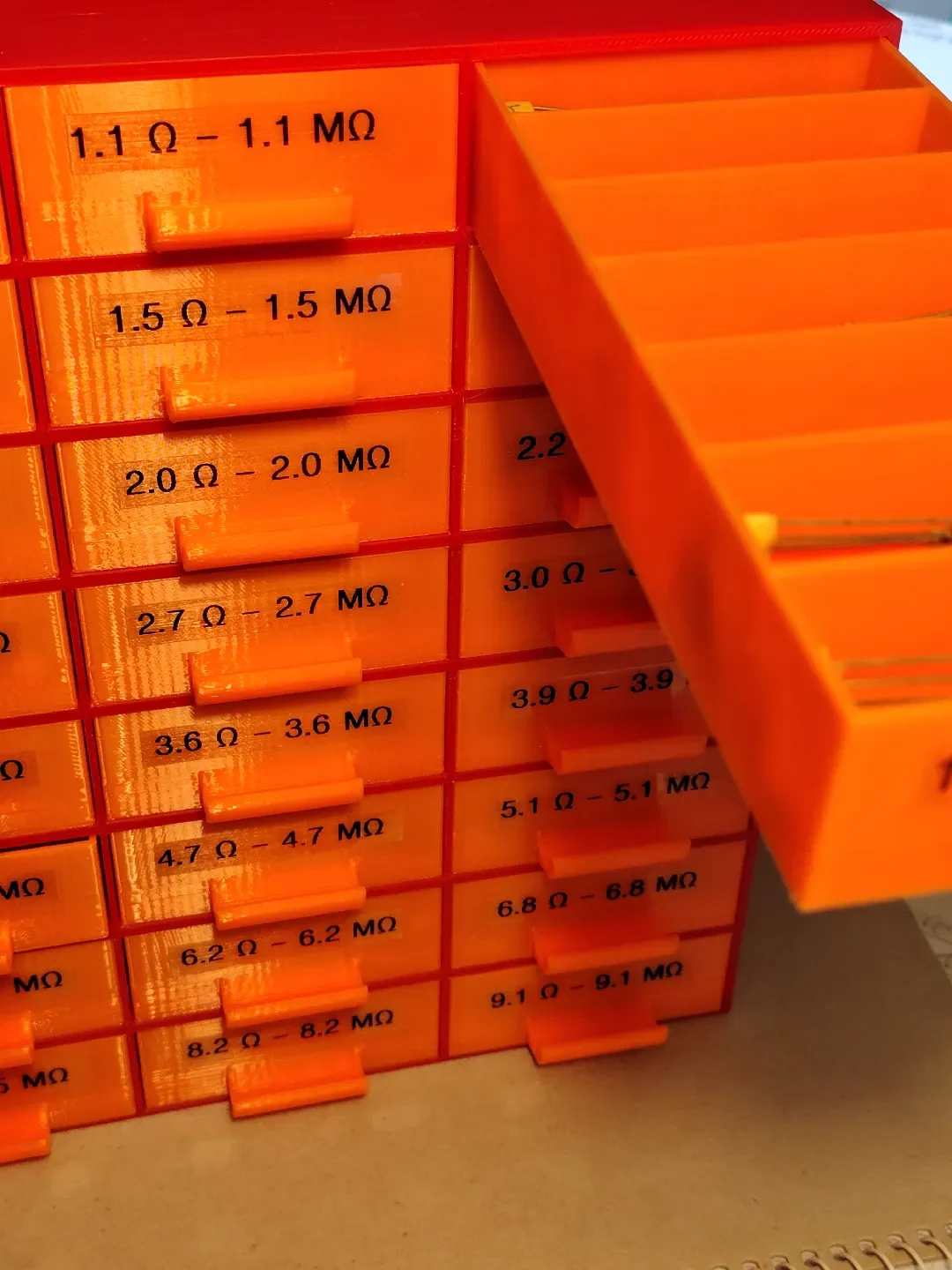

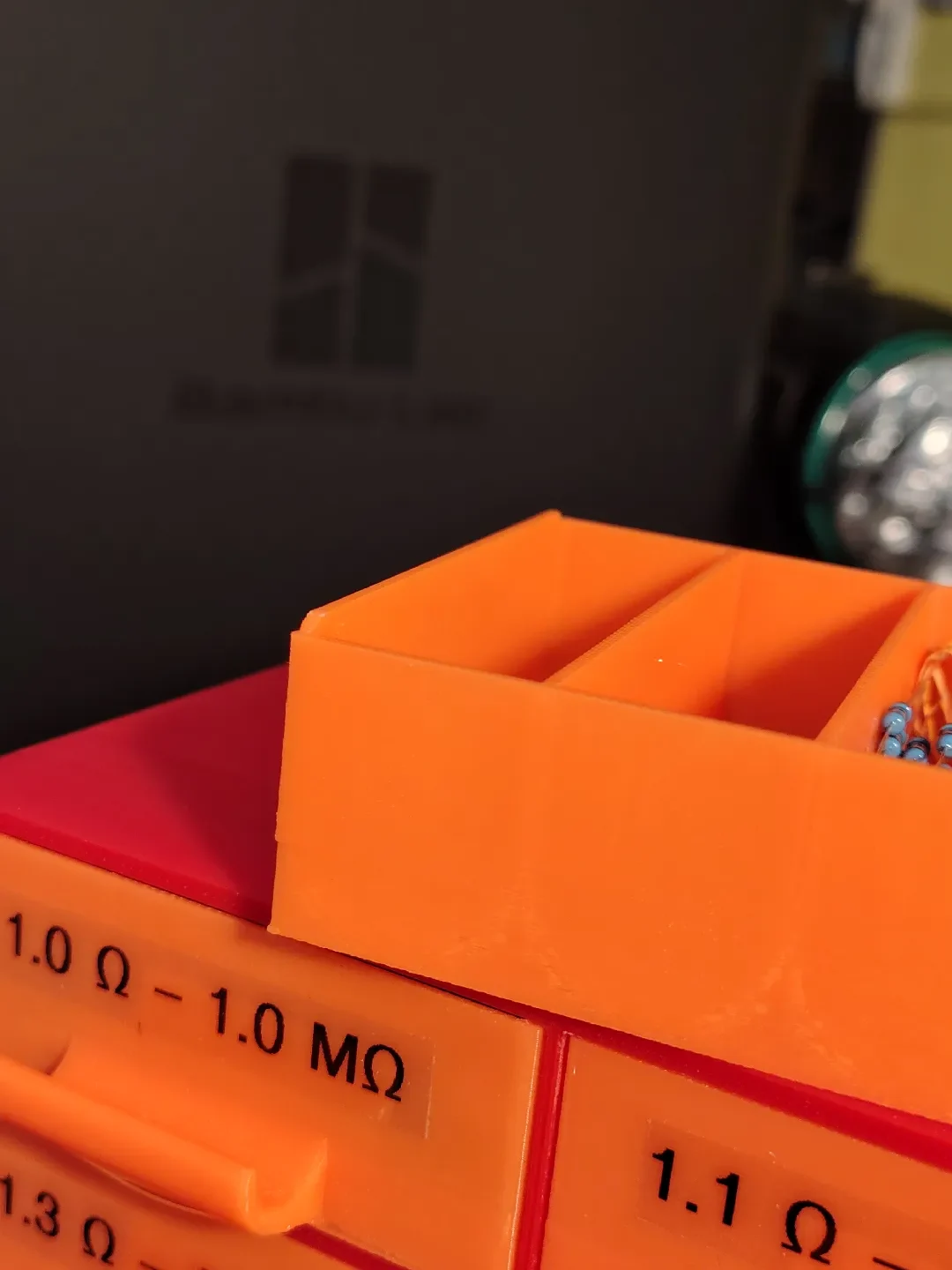

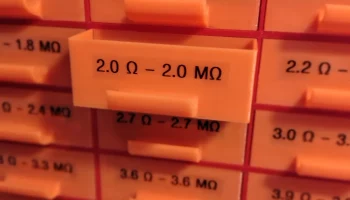

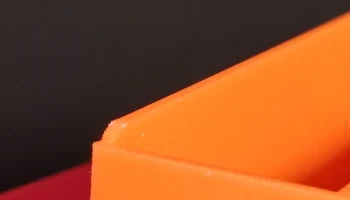

У каждого ящика сзади имеется удерживающая защелка, которая соединяется с выступом в футляре для хранения, что позволяет открыть ящик на всю длину, не выдвигая его полностью. Наклон ящика вперед позволяет легко его вынуть при необходимости.
Посадка ящиков в корпусе достаточно плотная, чтобы позволить закрытому корпусу не высыпать резисторы из отдельных отсеков, даже в перевернутом положении!
Корпус доступен как в полностенной версии, так и в версии с более низкой нитью накаливания, если вы хотите сэкономить на нити.
Я могу подтвердить, что корпус просто помещается на пластину P1S, что позволяет создать цельную конструкцию.
Три ящика, напечатанные с одинаковой ориентацией, помещаются на одной пластине, что обеспечивает согласованность между ящиками. Если последовательность не имеет значения, вы можете разместить по 4 ящика на тарелку.
Все печатные изделия не нуждаются в подставках.
Я включил тестовую пластину, позволяющую проверить соответствие профиля выдвижного ящика профилю корпуса на случай, если вам понадобится отрегулировать масштаб. Моя печать сработала с первого раза.

Я печатал обычным PLA (за исключением ножек, которые были из гибкого обычного ТПУ), но подойдет любая нить.

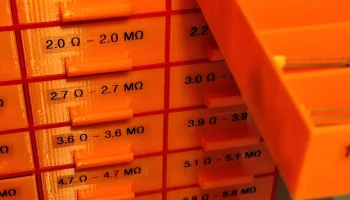

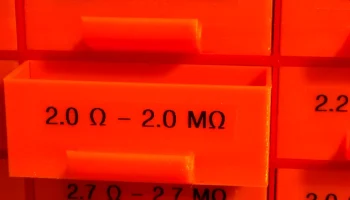

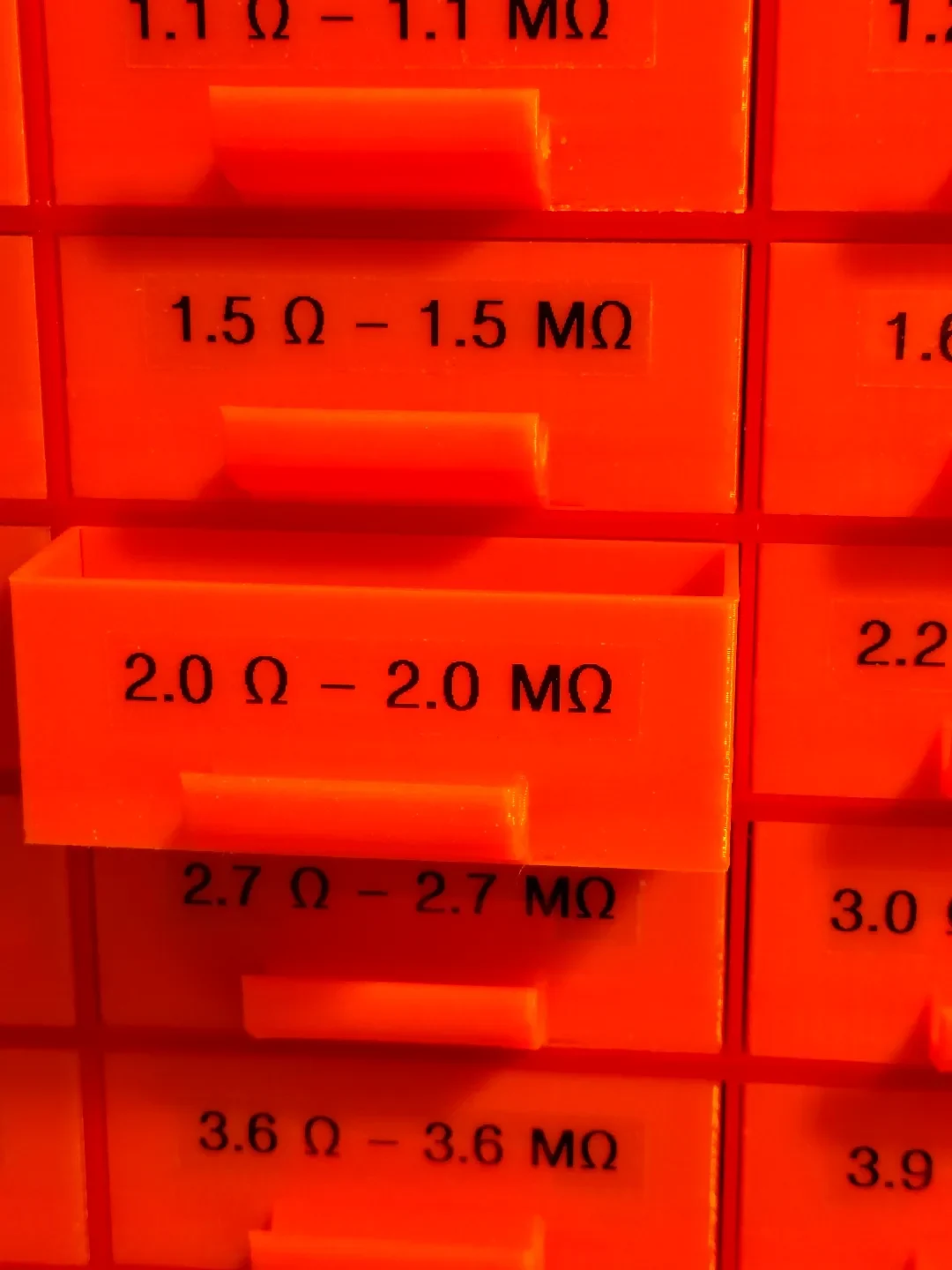

Я пометил ящики с помощью Brother Label Maker, используя черный на прозрачном фоне. лента.
