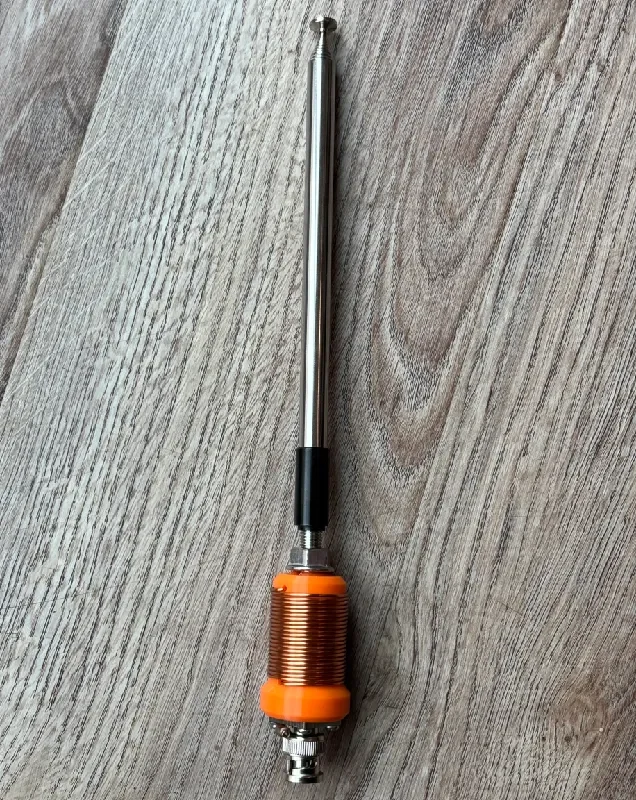

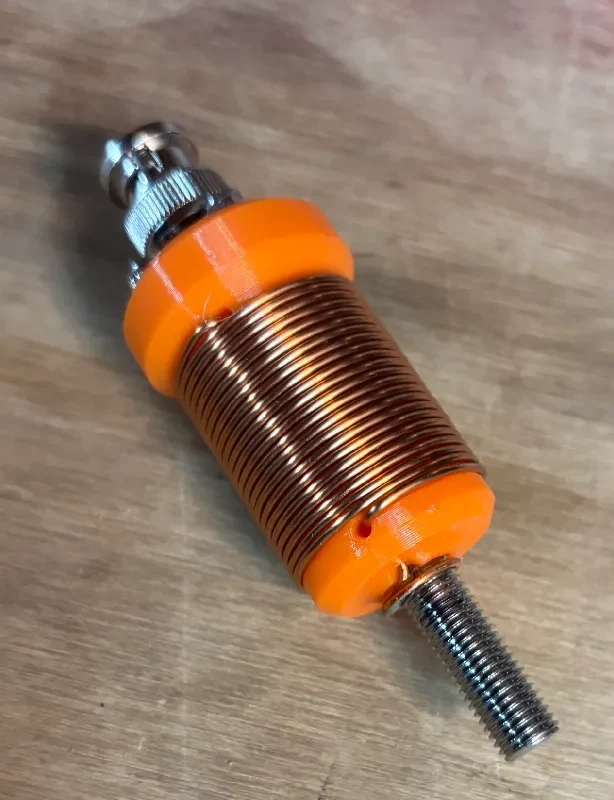

Катушка 14 МГц (диапазон 20 м) для штыря Gabil 50 дюймов

Это улучшенная версия моей 20-метровой нагрузочной катушки для штыря Gabil 50 дюймов. Сделать ее НАМНОГО проще. Этот отпечаток должен работают на большинстве принтеров без необходимости использования вспомогательного материала (все вылеты рекомендуется поддерживать на уровне 45 градусов). Может подойти другая нить, но я не проверял.

Спецификация материалов

Для завершения сборки вам потребуются следующие детали. Ссылки предоставлены для ознакомления.

1 штыревая антенна диаметром 50 дюймов — Amazon.com: телескопическая штыревая антенна для GRA-HF750T | Сменный антенный элемент из нержавеющей стали | Регулируемая многодиапазонная КВ-антенна для любительских радиостанций 7-50 МГц: Электроника

1 штекер BNC для фланцевого монтажа с резьбой 1/2 дюйма (12,7 мм) — 112653 Amphenol RF | Разъемы, межсоединения | DigiKey

1 длинный тонкий установочный винт M8-1,0 x 40 мм — belmetric.com/m8x1-0-stainless-allen-set-screw-fine-thread-stud-din-913-flat-point

1 фланцевая гайка M8-1,0 — QXSKSLH 25 фланцевых гаек M8, стопорные гайки с шестигранной головкой M8-1,25 мм, нержавеющая сталь 304, гладкая отделка: Amazon.com: Industrial & Scientific

4 термофиксирующие вставки M3 длиной до 5 мм — www.amazon.com/HANGLIFE-Heat-Set-Threaded-Printing-Components/dp/B0CS6VZYL8/ref=sr_1_1_sspa

4 винта M3 — www.amazon.com/VGBUY-600pcs-Assortment-Printer-Stainless/dp/B0D1XJ766V/ref=sr_1_5

Магнитный провод 1 мм — www.amazon.com/MECCANIXITY-Enameled-Winding-Transformers-Inductors/dp/B0CYP7D6B8/ref=sr_1_3

Кольцевые клеммы M3 — www.amazon.com/Copper-Terminals-Connectors-Barrel-Electrical/dp/B0BN6335H7/ref=sr_1_9

Провод для противовеса — я использовал силиконовый провод BNTECHGO 18 г — я обнаружил, что длина 144 дюйма — подходящая длина для 14 МГц. Если вы используете другой провод, ваша длина может быть другой. www.amazon.com/BNTECHGO-Silicone-Flexible-Stranded-Impedance/dp/B01MPZJOYN/ref=sr_1_1

Инструменты

Паяльник (для пайки и термофиксации вставок)

Припой

Поток

Кусачки

Нож или наждачная бумага (чтобы снять эмаль)

Отвертка

Плоскогубцы (по желанию)

Направления:

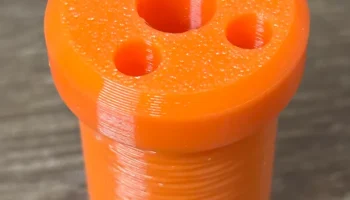

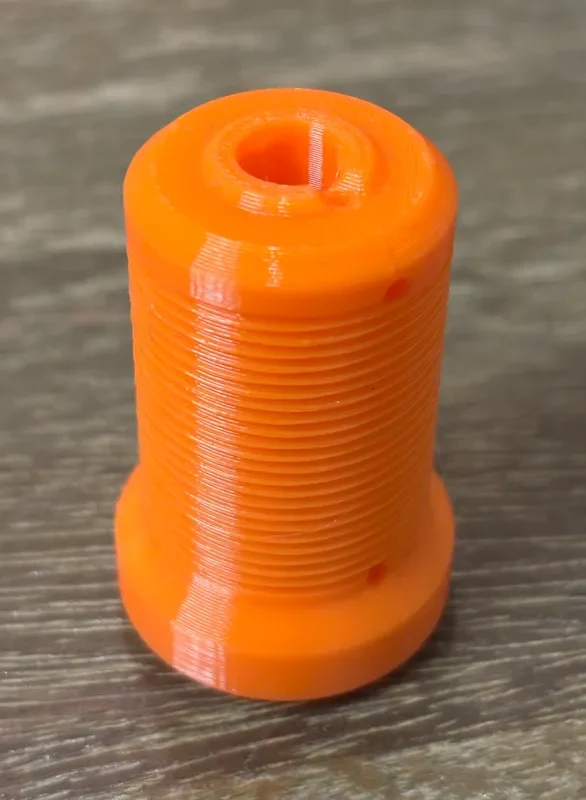

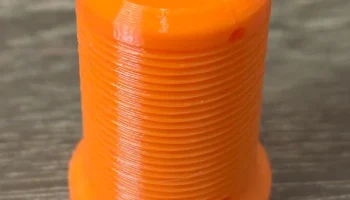

Распечатайте выбранный файл (рекомендуется PETG). Вспомогательные материалы не требуются.

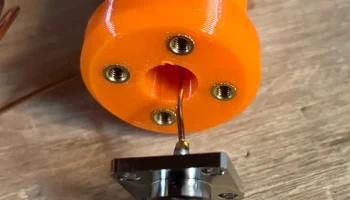

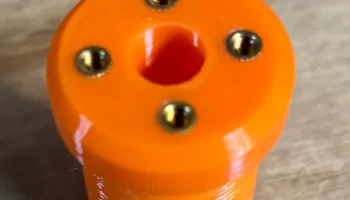

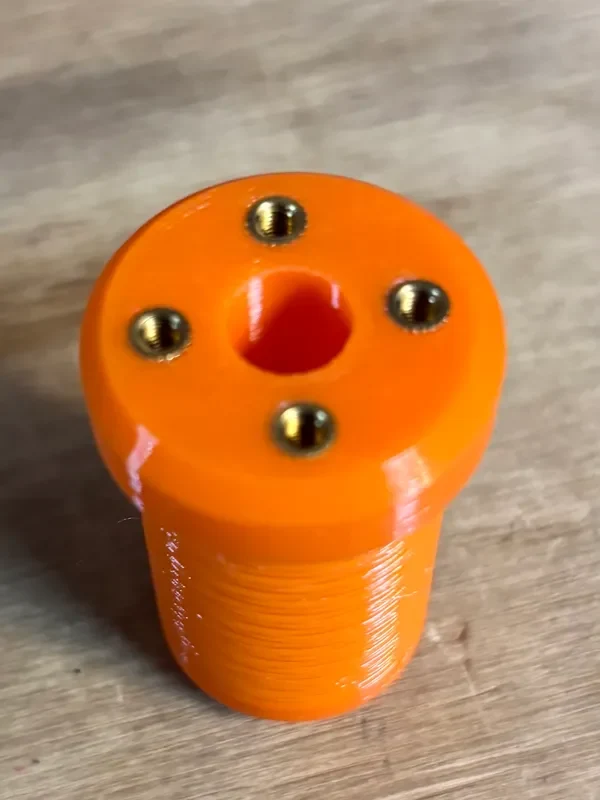

При использовании модели с термофиксирующими вставками вставьте термофиксирующие вставки M3 в 4 нижних отверстия.

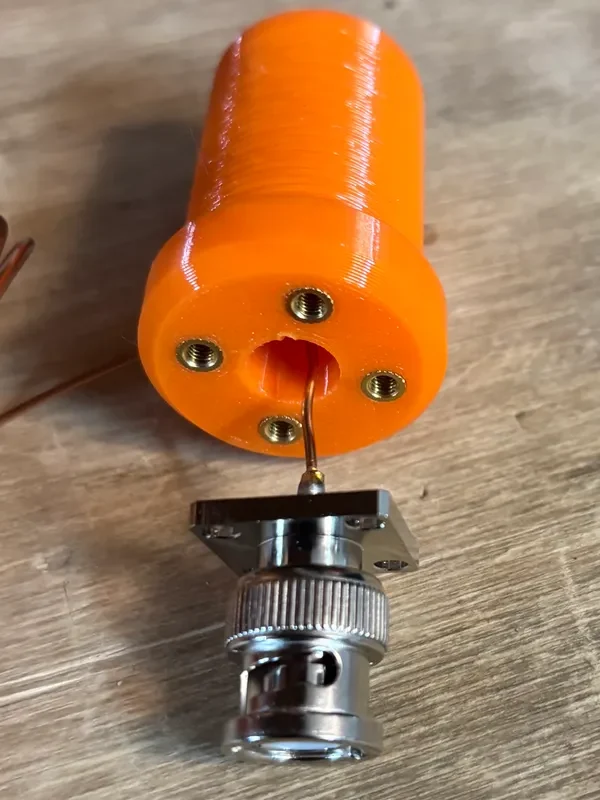

Пропустите провод через нижнее отверстие снаружи в центральную полость BNC.

Зачистите и припаяйте провод к центральному контакту BNC.

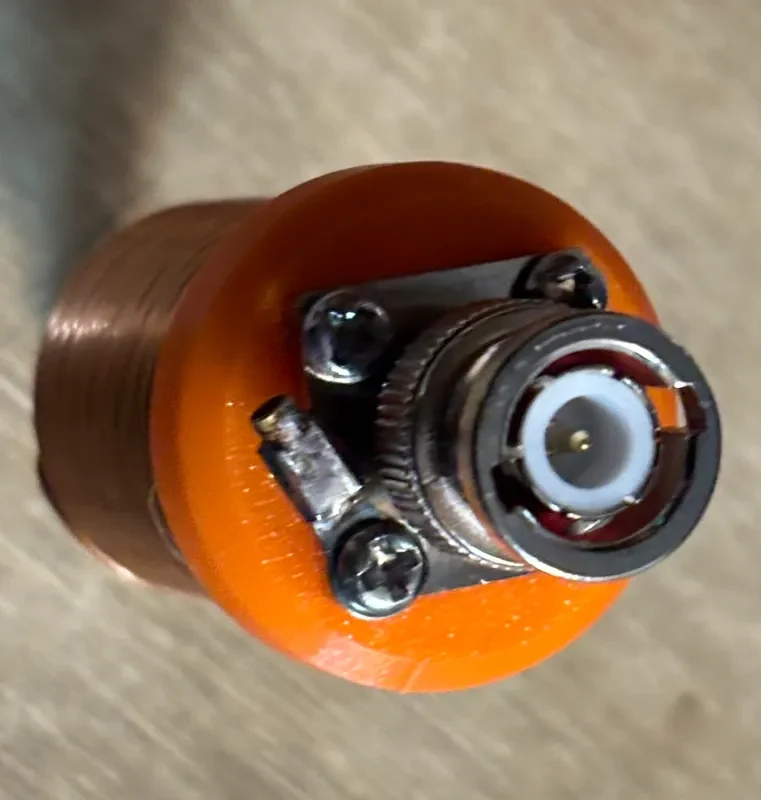

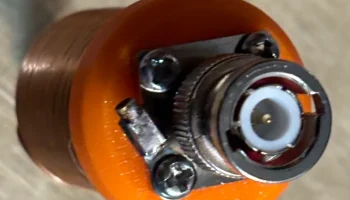

Вкрутите BNC в термофиксированные вставки или отверстия внизу (при использовании файла «Без вставок» оставьте пока один винт вывернутым. Вы не хотите срывать пластиковую резьбу, вкручивая и выкручивая винты несколько раз).

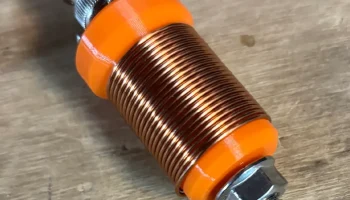

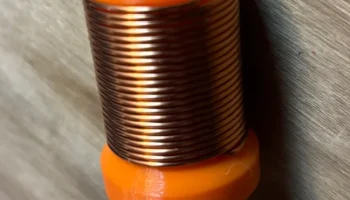

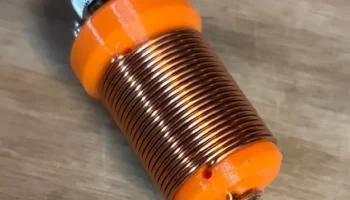

ПЛОТНО намотайте магнитный провод вокруг катушки и вставьте его в верхнее отверстие, оставляя примерно 1,25 дюйма провода торчащим сверху. Подсчитайте количество ходов, чтобы убедиться, что вы не пропустили ни одного.

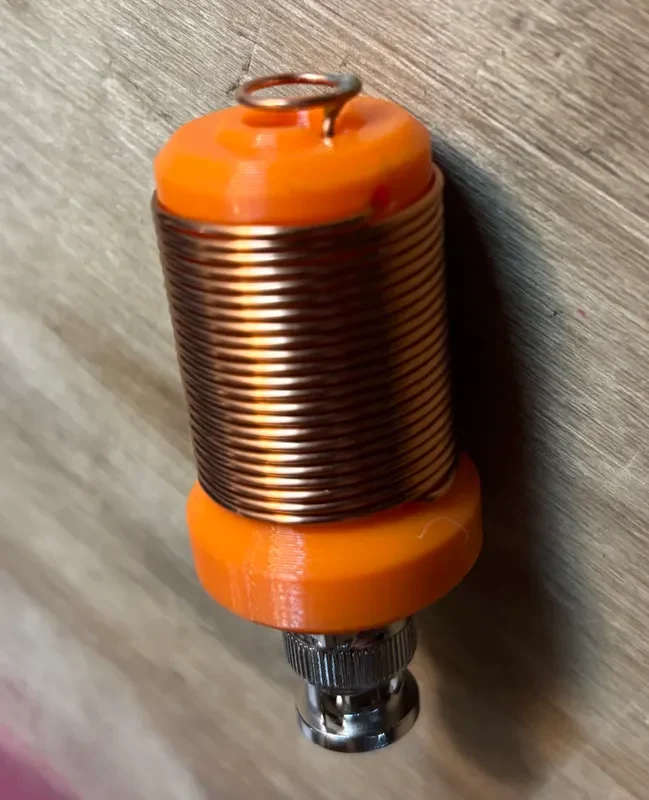

Зачистите провод, торчащий сверху. Оберните его по часовой стрелке вокруг большого отверстия вверху, чтобы получился круг того же размера, что и выступ вокруг отверстия. Обмотка по часовой стрелке помогает ей плотно натянуться, когда вы позже наденете гайку. Необязательно: припаяйте только что сделанный круг, чтобы он лучше держался.

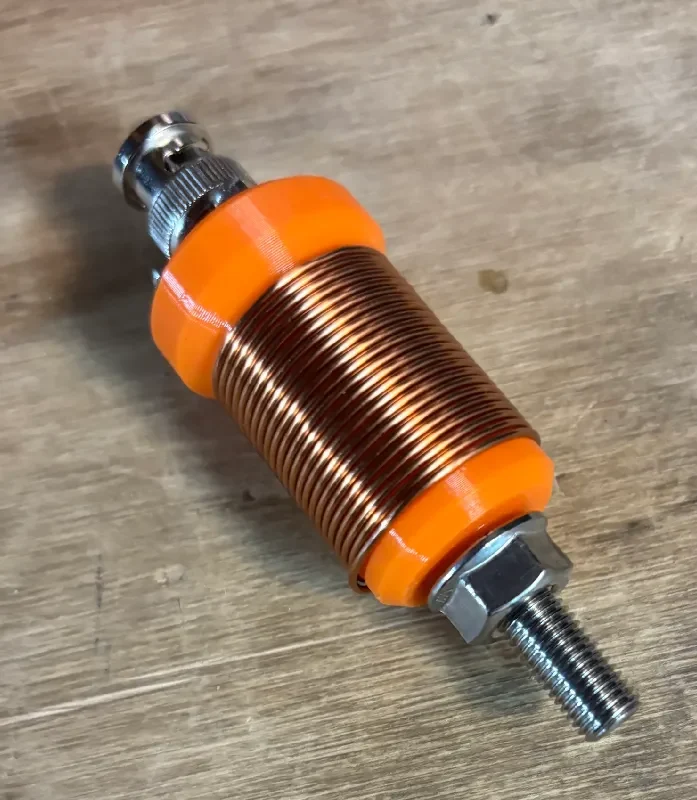

Вставьте установочный винт 8 мм назад в штыревую антенну. Наверните фланцевую гайку. Отметьте глубину на установочном винте маркером Sharpie.

Вверните установочный винт в верхнюю часть печати. Убедитесь, что вы не заправляете нить дальше отметки, сделанной маркером. Нити должны нарезаться самостоятельно, но медленно. НЕ ЗАТЯГИВАЙТЕ ПЕРЕГРУЖАЙТЕ: вы можете легко сорвать пластиковые нити, которые вы только что образовали, перетянув. Если вы беспокоитесь, что установочный винт может вывернуться (ни у кого из моих этого не было), вы можете добавить каплю суперклея, но убедитесь, что резьба в том месте, где идет фланцевая гайка и где крепится штыревая антенна, чистая.

С помощью фланцевой гайки зажмите петлю зачищенного провода до выступа над отпечатком.

Прикрепите противовес к кольцевой клемме M3 по своему усмотрению. Я рекомендую припаять мини-банановый разъем диаметром 2 мм к кольцевой клемме и штыревой мини-банан диаметром 2 мм к проводу, чтобы можно было подключать и отключать противовес. Альтернативно проверьте, если ваш mi
