Генератор MCW - манипулятор Морзе со встроенной прямой к...

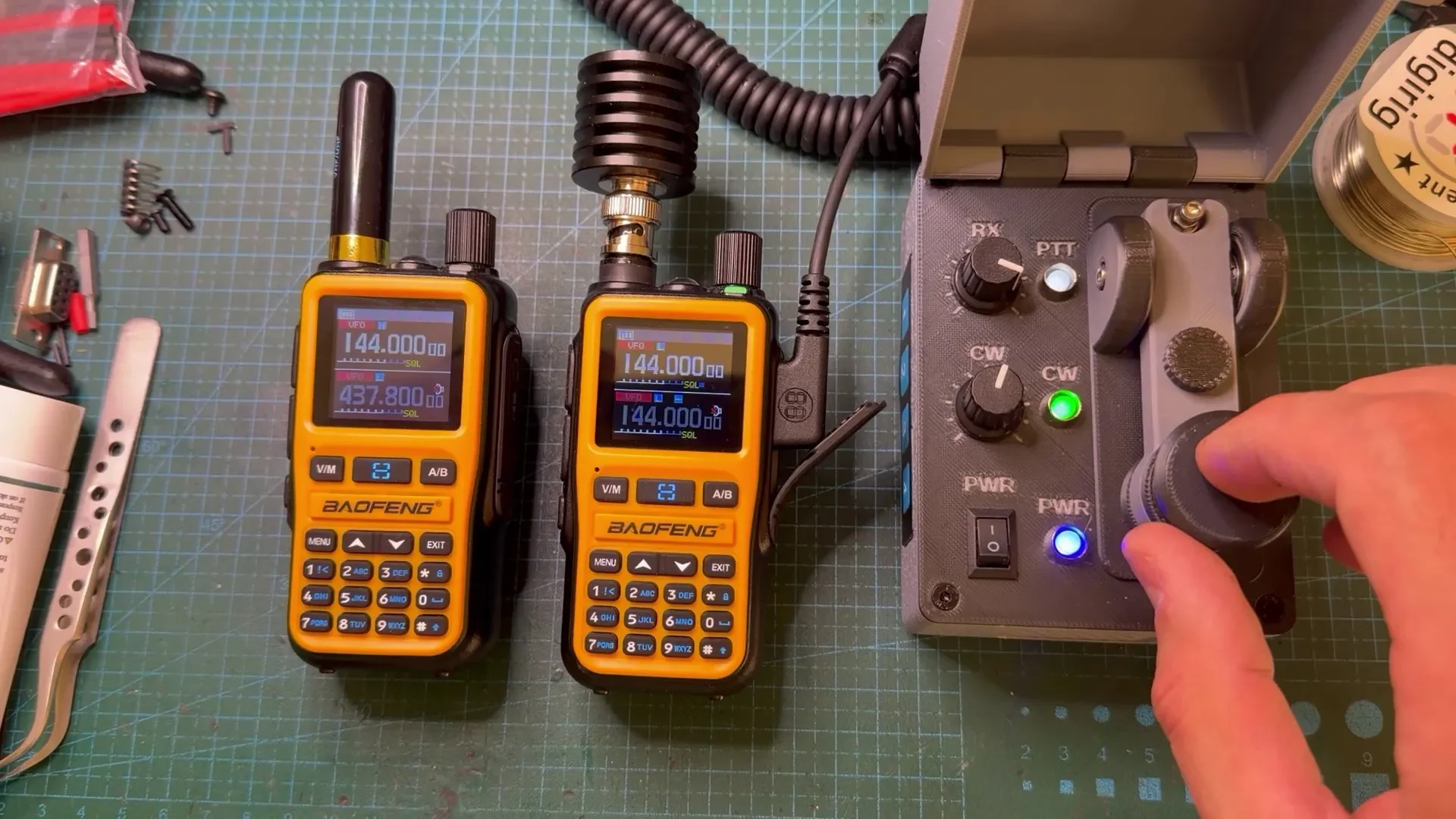

Генератор MCW отправляет код Морзе в виде звукового сигнала через аудиовход трансивера, так же, как модулированный CW (MCW) работает на FM. Он подключается к радиостанции с помощью штатного аудиокабеля Digirig/PTT и автоматически включает PTT радиостанции.

Видео: www.youtube.com/shorts/aYVKpifshzY

Это не CW-кеер в обычном понимании. Передатчик посылает FM-сигнал, несущий тон, а не голую несущую. Станция на другом конце воспринимает это как тональный сигнал FM и отвечает таким же образом.

Особенности

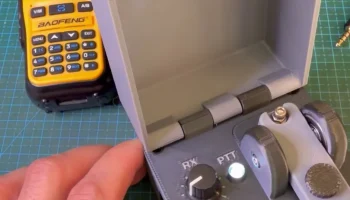

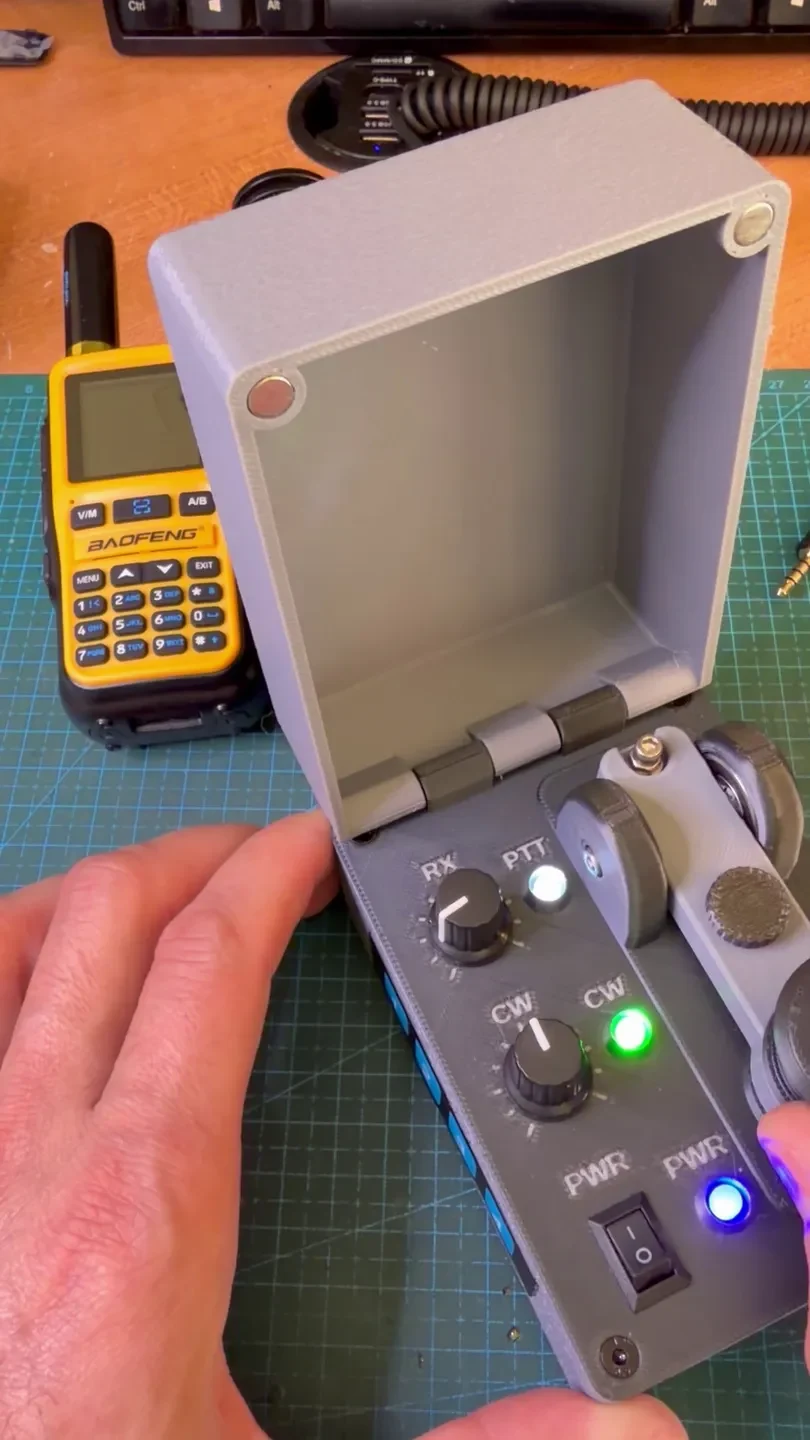

прямой ключ, встроенный в крышку, с регулируемым зазором и магнитным возвратом

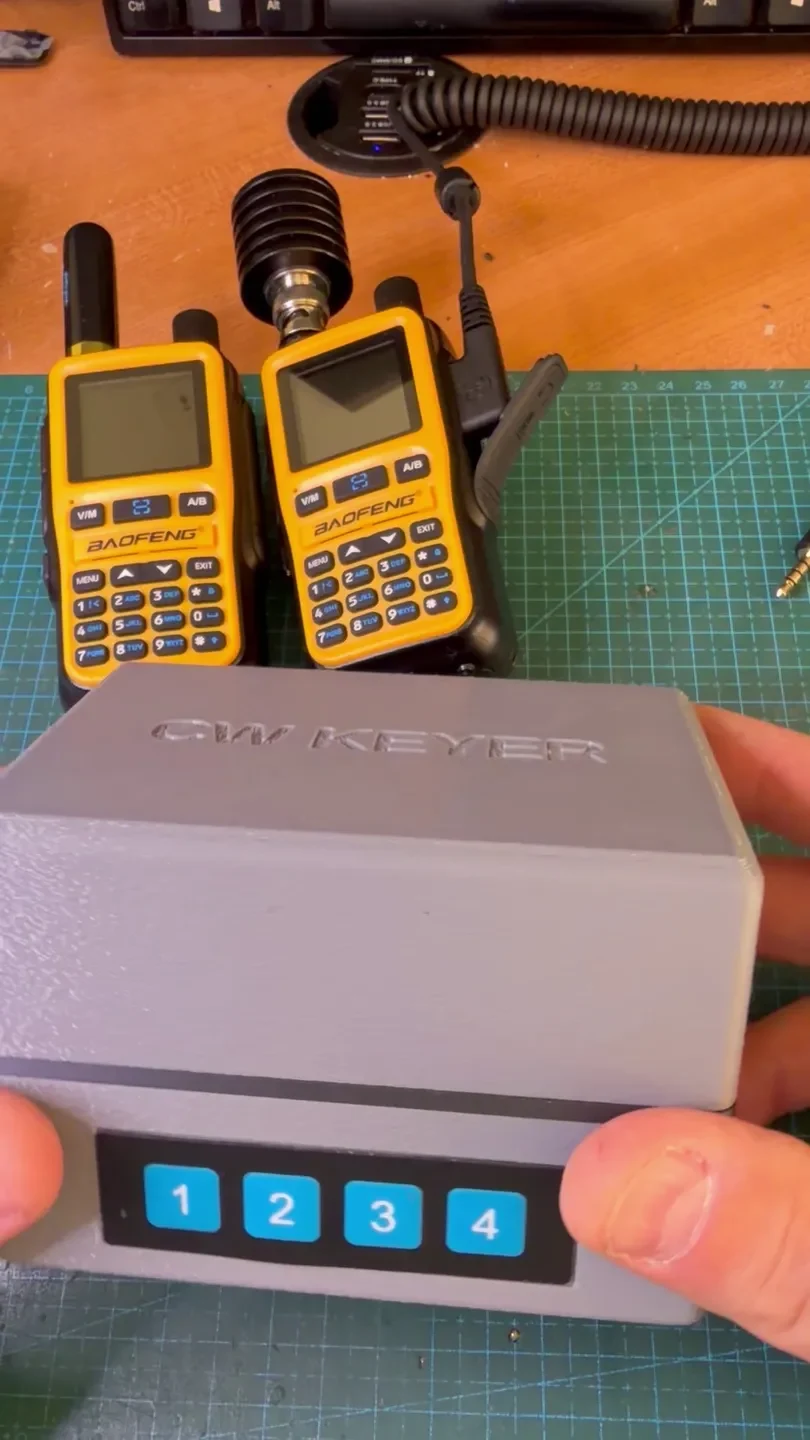

четыре клавиши сообщений на мембранной клавиатуре (вызов CQ и т. д., задаются в прошивке)

Синусоидальный сигнал 700 Гц с нарастанием и спадом 4 мс; программное устранение дребезга на клавише

взлом: мгновенно нажимает кнопку PTT, передаваемый сигнал начинается через 0,5 с, чтобы радио установилось; PTT сбрасывается через 1 секунду после последнего элемента

локальный самопрослушивание и принимаемый звук через встроенный динамик, каждый из которых имеет собственную ручку регулировки громкости

Светодиоды питания, нажатия клавиши и PTT; Этикетки на панели с подсветкой при печати полупрозрачной нитью

Гнездо TRRS 3,5 мм подключено к распиновке Digirig, поэтому к нему подходит стандартный кабель Digirig для вашей радиостанции.

2×AA-элемента; переходит в спящий режим после 15 минут простоя, его пробуждает нажатие клавиши или клавиатуры

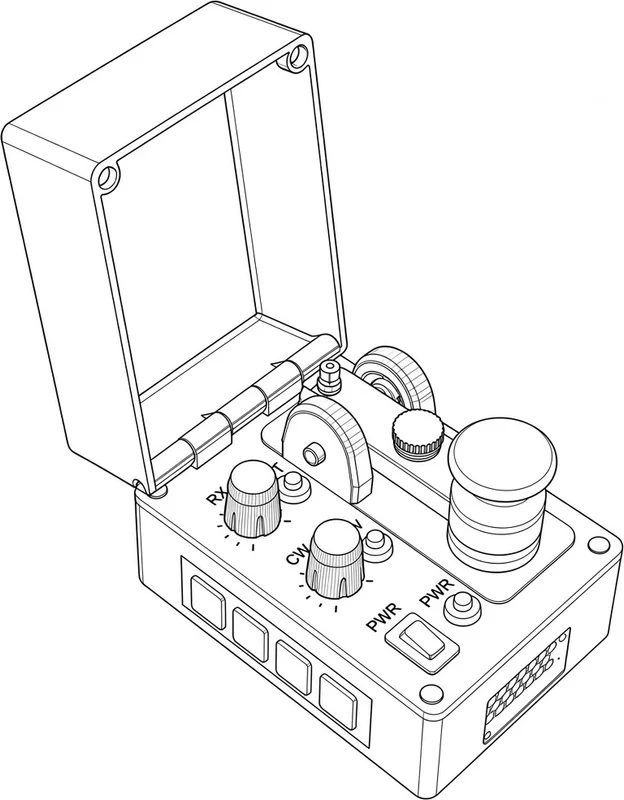

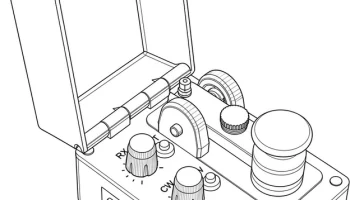

откидная крышка, удерживаемая магнитами, защищает ключ и ручки в сумке

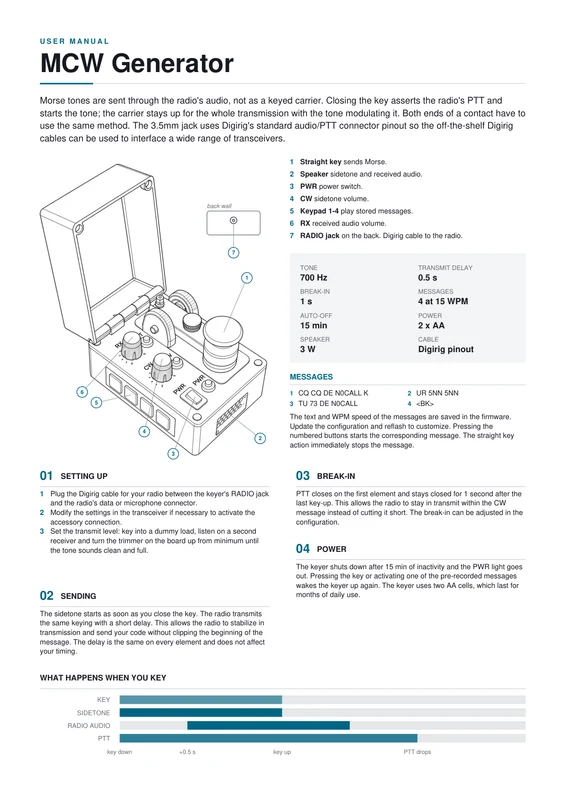

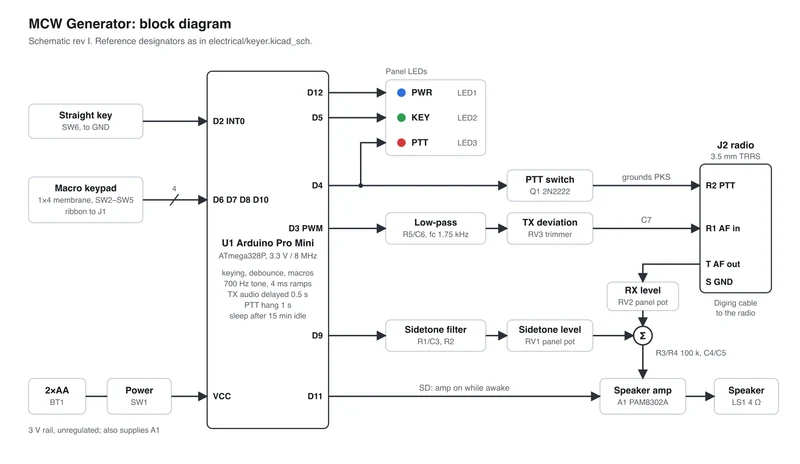

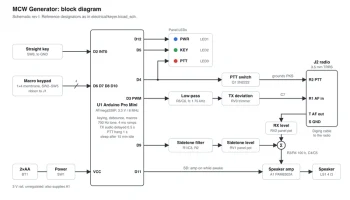

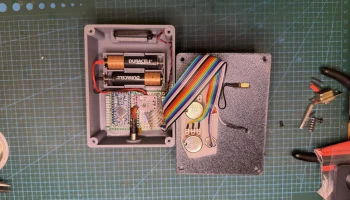

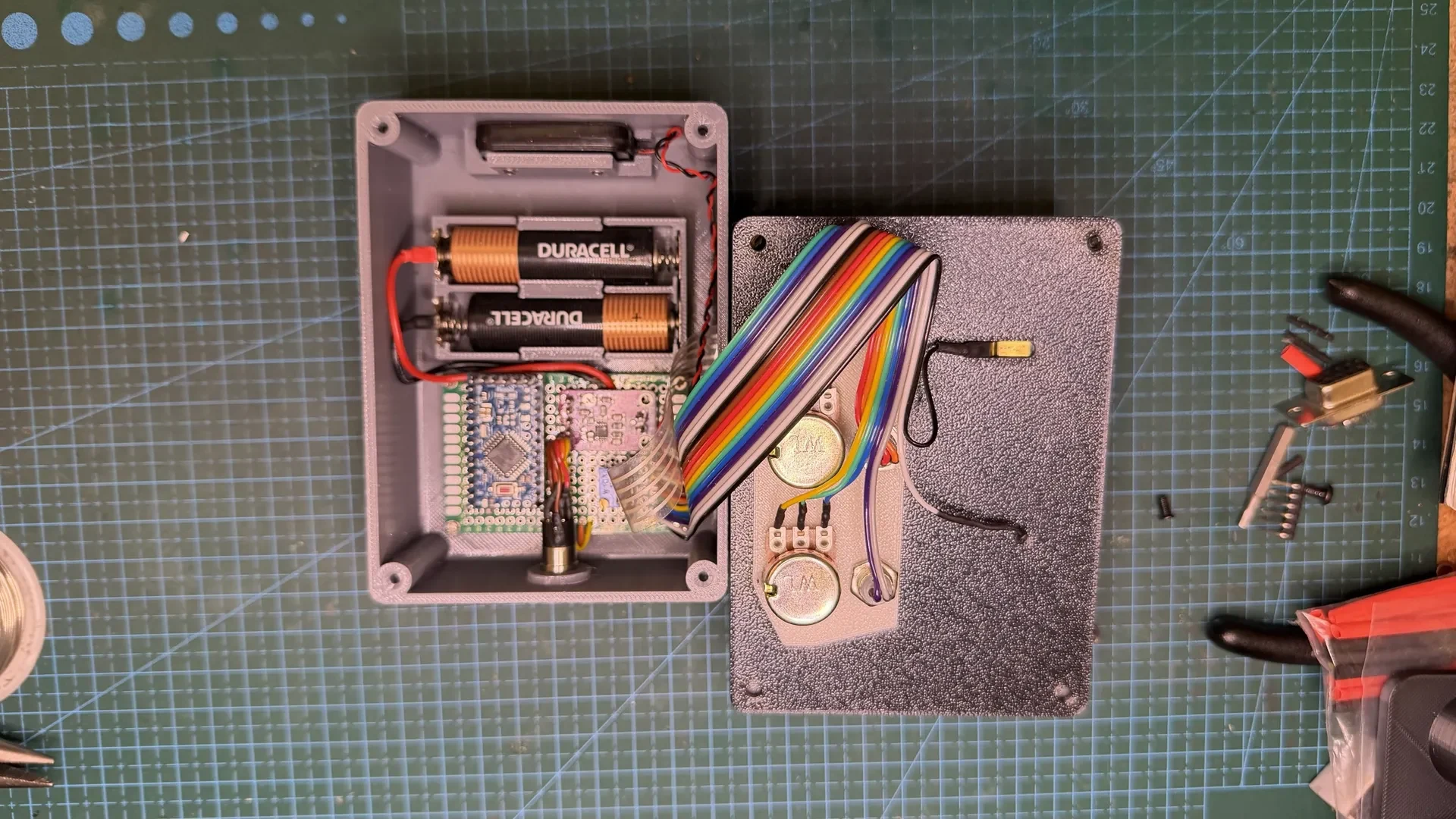

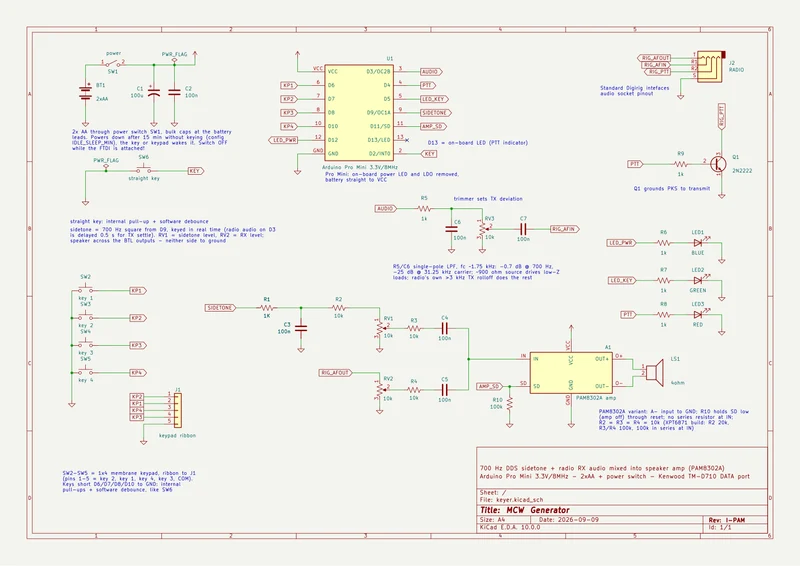

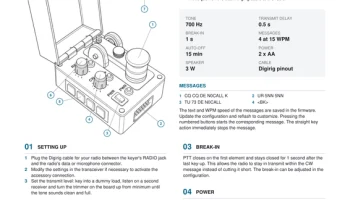

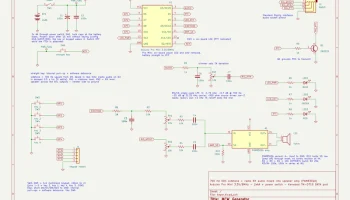

Электроника: Arduino Pro Mini 3,3 В/8 МГц, усилитель PAM8302A, один NPN-транзистор для PTT и несколько пассивов на макетной плате 60×40 мм. Полная схема, прошивка, список деталей и одностраничное руководство пользователя находятся в MCW-Generator-source.zip.

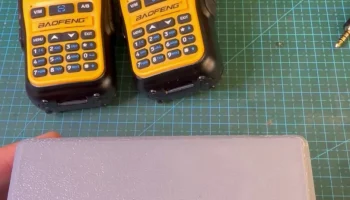

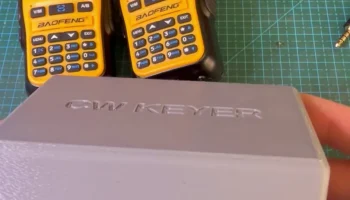

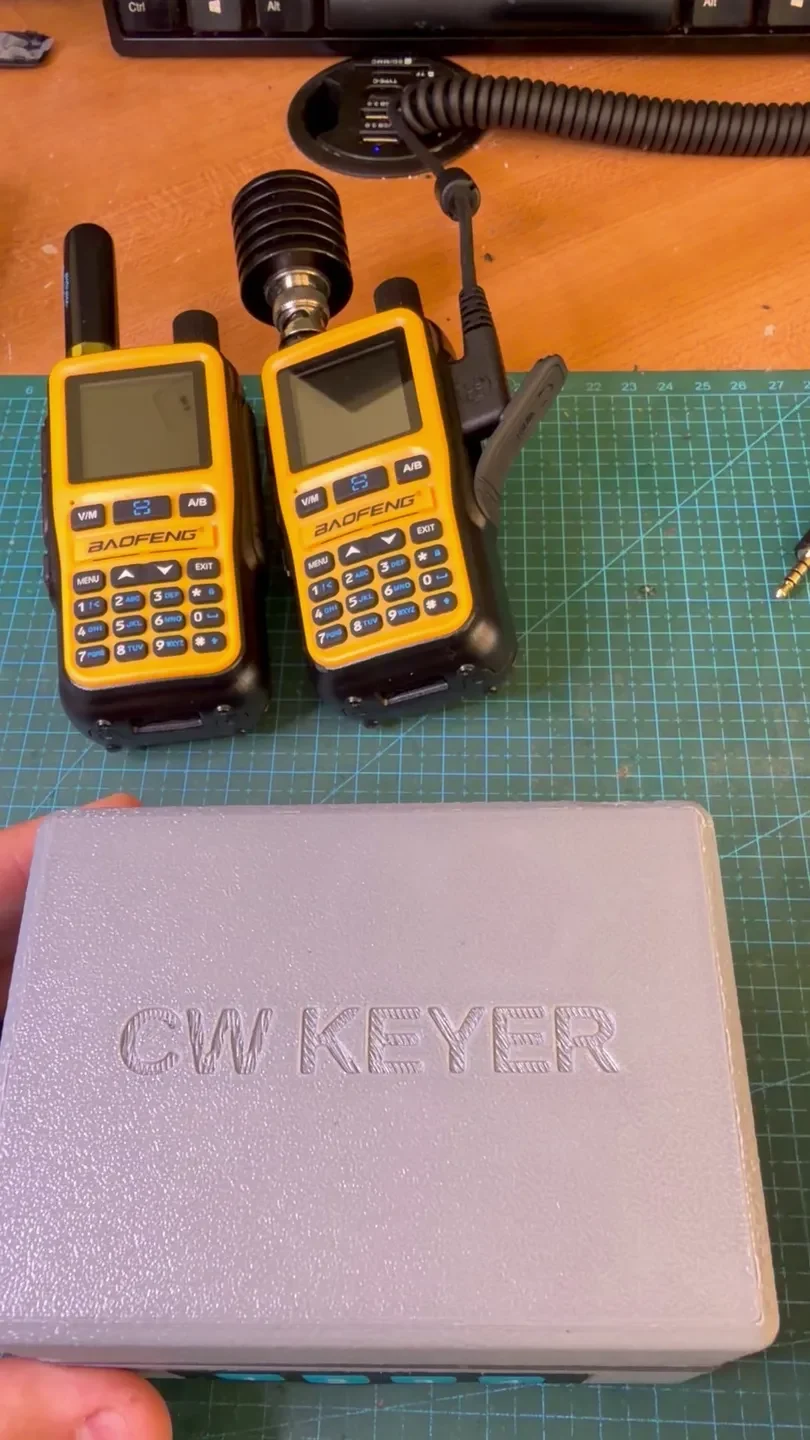

Закрытый размер 80×110×75 мм.

Купленные детали

Электроника

1 × Arduino Pro Mini 3,3 В/8 МГц (ATmega328P), обходной регулятор, удаленные светодиоды — amazon.com/dp/B08LNBYLBT

1 модуль усилителя класса D PAM8302A мощностью 2,5 Вт (удалите подтягивающее напряжение SD 1 кОм) — amazon.com/dp/B0H3467G81

1 × 2N2222 или 2N3904 NPN-транзистор

Резисторы: 6×1 к��м, 3×10 кОм, 1×100 кОм

1 триммер 10 кОм, 3296 Вт (отклонение TX) — amazon.com/dp/B0CC91M338

Конденсаторы: 1×100 мкФ электролитические, 6×100нФ

1 макетная плата 60×40 мм (монтажные отверстия 56×36 мм)

1 × 5-контактный разъем 2,54 мм для шлейфа клавиатуры — amazon.com/dp/B0774VBJ3J

Панель

1× кулисный переключатель KCD11, 15×10 мм

2 потенциометра по 10 кОм, корпус 16 мм, втулка M7, ручки 15 мм — amazon.com/dp/B0D6WB7SZJ

1 панельный разъем TRRS 3,5 мм, втулка 7 мм — amazon.com/dp/B00OGLEE4C

Мембранная клавиатура 1×1×4, 70×20 мм, 5-контактная лента — amazon.com/dp/B0C4H495MB

1 динамик 35 × 25 × 6,8 мм, 4 Ом, 3 Вт — amazon.com/dp/B0FM3QN15Q

3 светодиода размером 5 мм (синий, зеленый, красный) в держателях для панелей диаметром 8 мм — amazon.com/dp/B08G4X5WBT

1 комплект 2 контактных пластины типа AA, а также 2 элемента питания AA — amazon.com/dp/B0GSTX7762

Ключ и фурнитура корпуса

2 подшипника × 698 (8 × 19 × 6 мм) — amazon.com/dp/B0CRDZBXKH

2 магнита Ø10 × 3 мм (возврат ключа)

2 магнита Ø6 × 3 мм (защелка крышки) — amazon.com/dp/B0GVLJNTBV

4 винта с потайной головкой M3×10, обычная сталь, не из нержавеющей стали (магниты крышки захватывают два передних); Ассортимент потайных головок М3 — amazon.com/dp/B0GFDHNDM1

2 винта с головкой под торцевой ключ M3×35 (петля крышки) — amazon.com/dp/B0FS1Q1QHC

3 винта с головкой под торцевой ключ M3×12 (ключевые шарниры, ручка) — amazon.com/dp/B0FKM7JGQ4

1 винт с головкой под торцевой ключ M3 × 20 (стопор), 5 простых гаек M3 (DIN 934)

1 шайба М3 — amazon.com/dp/B0DP6ZB4DD

2 установочных винта M3×6 (динамик), 4 самореза M2×6 (плата)

1× латунная застежка для бумаги с круглой головкой, головка Ø10 (фиксированный контакт)

1 наконечник для кольцевой пайки, размер 3,2 (подвижный контакт) — amazon.com/dp/B0C53DX4DT

4 самоклеящиеся резиновые ножки Ø10 мм.

Кабель и программирование

Аудио/PTT-кабель Digirig для вашего радио — digirig.net

Последовательный USB-адаптер FTDI FT232R с напряжением 3,3 В для загрузки прошивки

Полная спецификация со ссылками на схемы находится в BOM.md внутри MCW-Generator-source.zip.

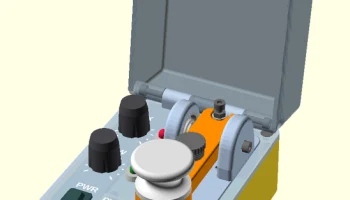

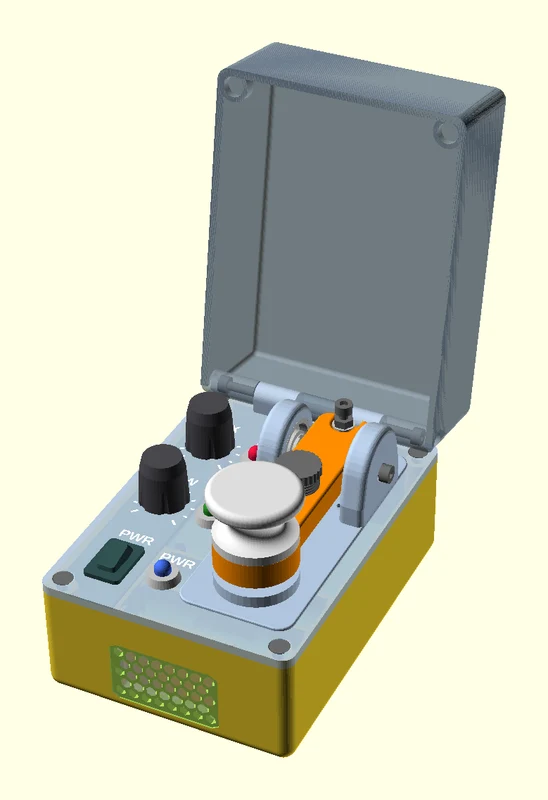

keyer-lid-with-labels.3mf имеет крышку и этикетки, уже объединенные в один объект с помощью t
