Идентификаторы любительских радиостанций для сумок Go-Kit
Обзор
Небольшие бирки в виде багажа с указанием производителя и модели радиоприемника. Прикрепите по одному к каждой сумке для походного комплекта или сумке для радио, и вы сразу сможете определить, в какой сумке какое снаряжение. На 7 пластинах размещена 61 метка, охватывающая КВ-радиостанции, которые обычно бывают портативными. Каждая бирка представляет собой двухцветную деталь размером 60 х 25 х 3,2 мм со вклейкой заподлицо. Он печатает лицевой стороной вниз без подставок.
В эфире
Многие операторы POTA, SOTA и Field Day в конечном итоге имеют несколько почти одинаковых сумок или подсумков: одну для IC-705, одну для KX2, одну для QMX и так далее. Эти бирки позволяют понять, какой из них следует схватить, выходя за дверь. У каждого производителя свой цвет корпуса, поэтому вы можете отсортировать стопку пакетов по цвету, прежде чем читать одну этикетку. В комплект входят только портативные радиоприемники; большие базовые станции остались в стороне. Бирки тонкие и достаточно легкие, чтобы их можно было носить на молнии сумки или ремешке радиоприемника, не мешая им.
В комплект входят тарелки:

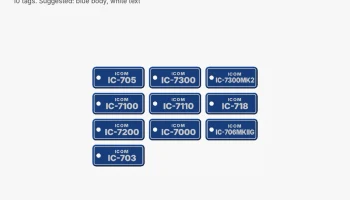

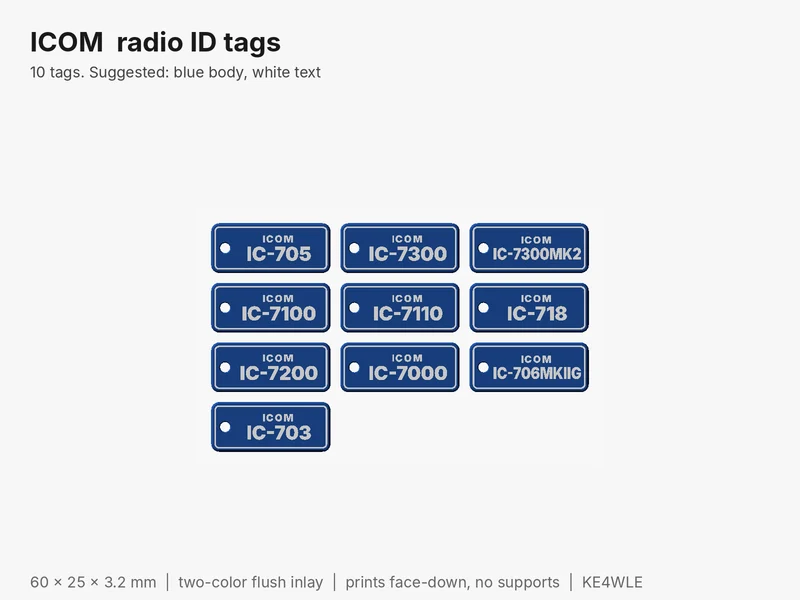

ИКОМ (10): IC-705, IC-7300, IC-7300MK2, IC-7100, IC-7110, IC-718, IC-7200, IC-7000, IC-706MKIIG, IC-703
ЯЕСУ (10): FTX-1 FIELD, FTX-1 OPTIMA, FT-891, FT-991A, FT-710, FT-818ND, FT-817ND, FT-857D, FT-897D, FT-450D
КЕНВУД (6): TS-590SG, TS-590S, TS-480SAT, TS-480HX, TS-2000, TS-50S
ЭЛЕКРАФТ (6): КХ2, КХ3, КХ1, К2, К1, КХ1
СИЕГУ (8): X6200, X6100, G90, G106, X5105, G1M, X108G, G7250
QRP LABS (7): QMX+, QMX, QDX, QDX-M, QCX-MINI, QCX+, QCX
ПОРТАТИВНЫЕ СПЕЦИАЛИСТЫ (14): KM4CFT CFT1 и CFT1 V2, Lab599 TX-500 и TX-500MP, Penntek TR-25, TR-35 и TR-45L, LnR Precision MTR-3B, MTR-4B и MTR-5B, Wolf SDR RS-918 и RS-998, DL2MAN (tr)uSDX, BG2FX FX-4CR
Настройки печати
Принтер: Bambu Lab X2D с AMS, сопло 0,4 мм.
Материал: ПЭТГ/ПКТГ/АСА/АБС. Он выдерживает даже горячую машину и выдерживает изгибы, когда бирка попадает на сумку.
Высота слоя: 0,2 мм. Вставка толщиной 0,6 мм получается ровно в три слоя.
Стены и заполнение: 3-4 стены, 15 % заполнения.
Поддерживает: нет
Ориентация: лицом вниз. Текст и обрезка инкрустируются первыми слоями, что придает лицу гладкость.
Нити: на пластинах одного производителя в корпусе используется нить 1, а для текста и отделки используется нить 2. Пластина Portable Specialists использует слоты с 1 по 7 для семи цветов производителя, слот 8 для белого текста и слот 9 для черного текста.
Аппаратное обеспечение и сборка
Каждая бирка имеет отверстие диаметром 5 мм с легкой зенковкой с обеих сторон. Используйте любой из них:
1 маленькое разрезное кольцо — a.co/d/0diXhkJu
1 цепочка из шариков, бусины до 5 мм — a.co/d/0b7gEc0Y
1 плетеная стальная петля для багажной бирки — a.co/d/09Z2bllY
Распечатывайте только те пластины, которые вам нужны. Каждый тег представляет собой отдельный объект, поэтому вы можете удалить ненужные теги перед нарезкой.
На п��астине Portable Specialists убедитесь, что бирки каждого производителя попали в предназначенное для вас гнездо для нити.

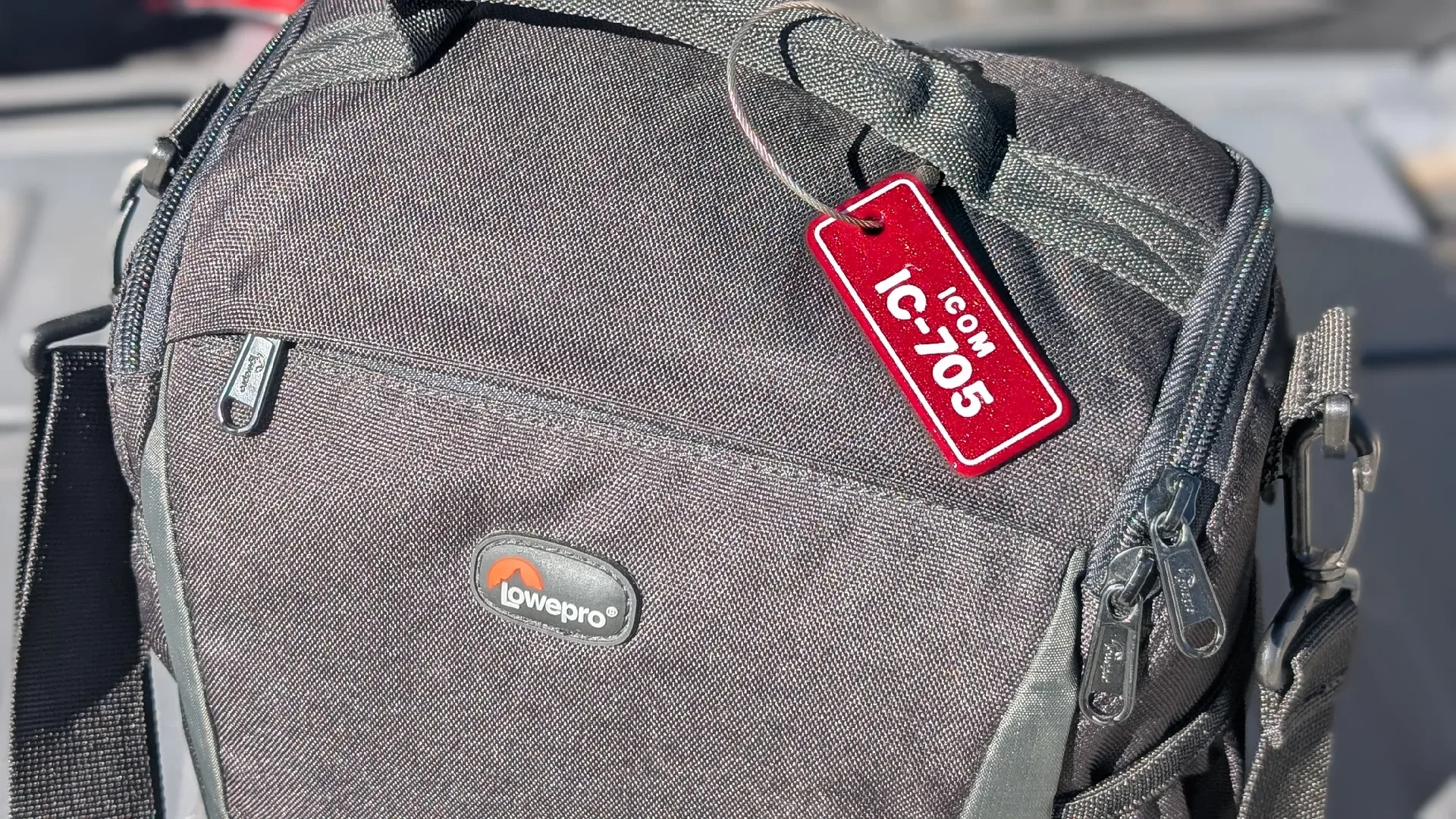

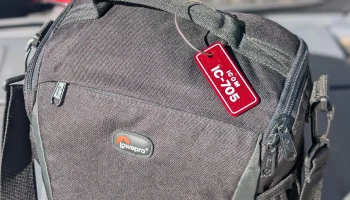

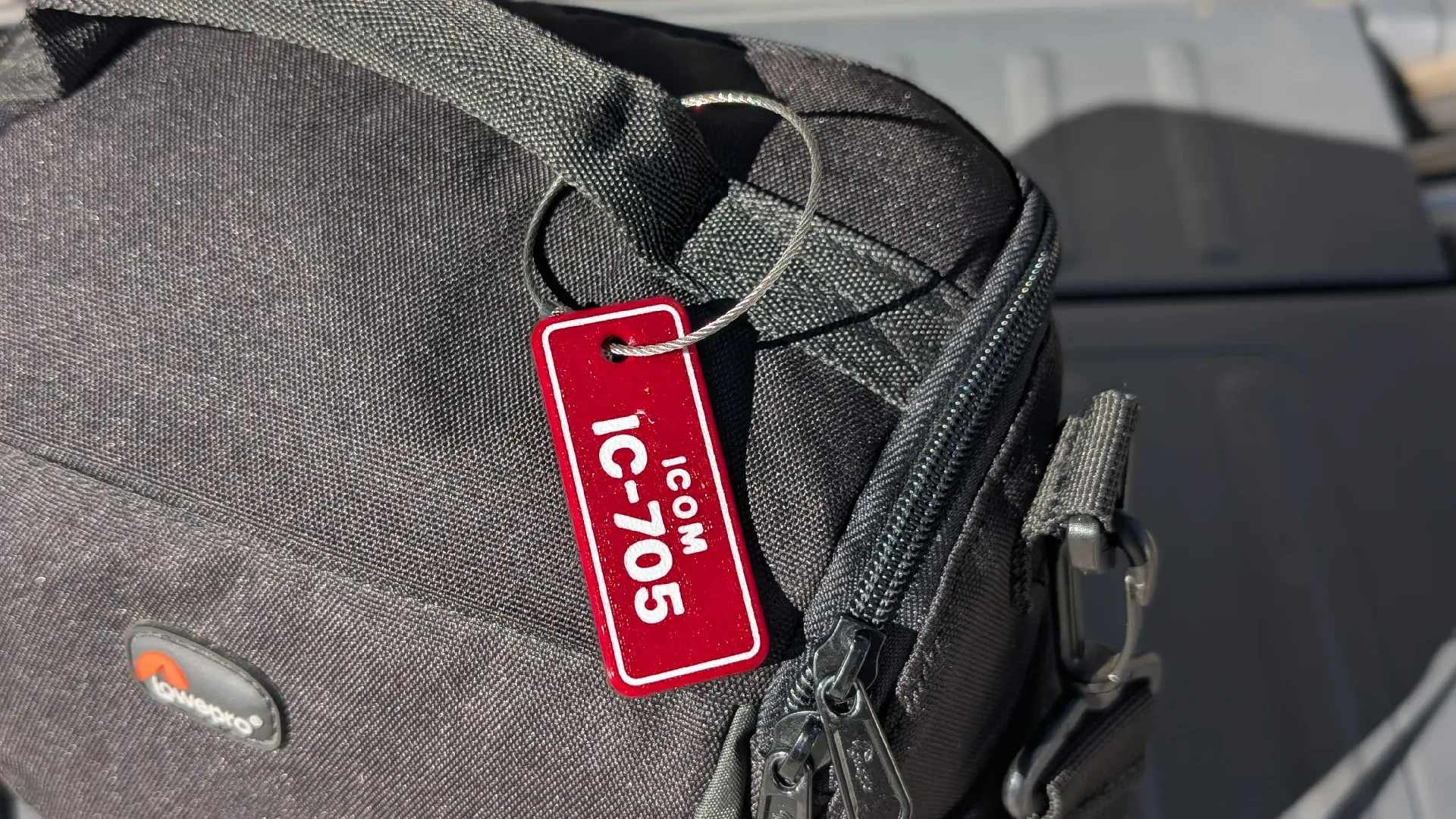

Проденьте кольцо, цепочку или стальную петлю через отверстие и прикрепите его к молнии, ремню или ручке сумки.

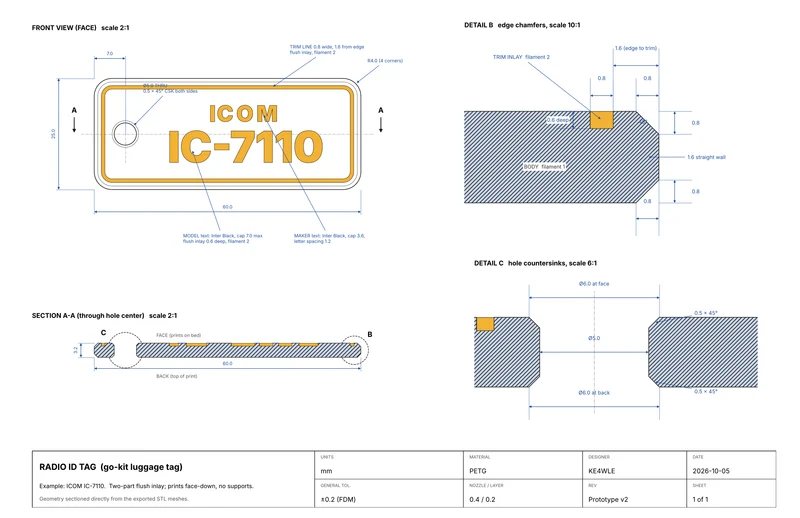

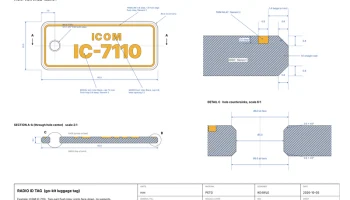

Примечания к проектированию
Края: фаска 0,8 мм x 45 градусов как на лицевой, так и на задней стороне, в результате чего остается прямая стенка толщиной 1,6 мм. Лицевая фаска также начинается с первого слоя на 0,8 мм внутри контура, что помогает предотвратить образование «слоновьей стопы».
Линия обрезки: ширина 0,8 мм, расстояние от края 1,6 мм, поэтому она полностью прилегает к плоской поверхности и никогда не заходит на фаску.
Отверстие: 5 мм с зенковкой 0,5 мм с обеих сторон, с отверстием до 6 мм на каждой поверхности, чтобы кольца и проволока не зацеплялись за острый край.
Текст: Интер Блэк. Названия п��оизводителей имеют высоту до 3,6 мм, а названия моделей — до 7 мм. Длинные названия моделей сначала сжимаются по горизонтали до 85 %, а затем сжимаются до тех пор, пока они не поместятся. Самый маленький — FTX-1 OPTIMA, его размер составляет около 5,1 мм.
Только текст: без логотипов производителя.
Комбинированная пластина: создатели, у которых всего несколько тегов, используют одну пластину, чтобы сократить количество файлов. Каждая сохраняет свой цвет тела, поэтому пластинке требуется до девяти нитей. При меньшем количестве слотов печатайте по одному производителю за раз.
Ваше собственное радио: включенный файл OpenSCAD генерирует
