Двухвинтовой зубчатый зажим с несколькими передаточными ...

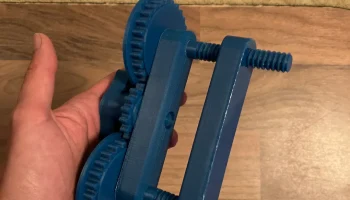

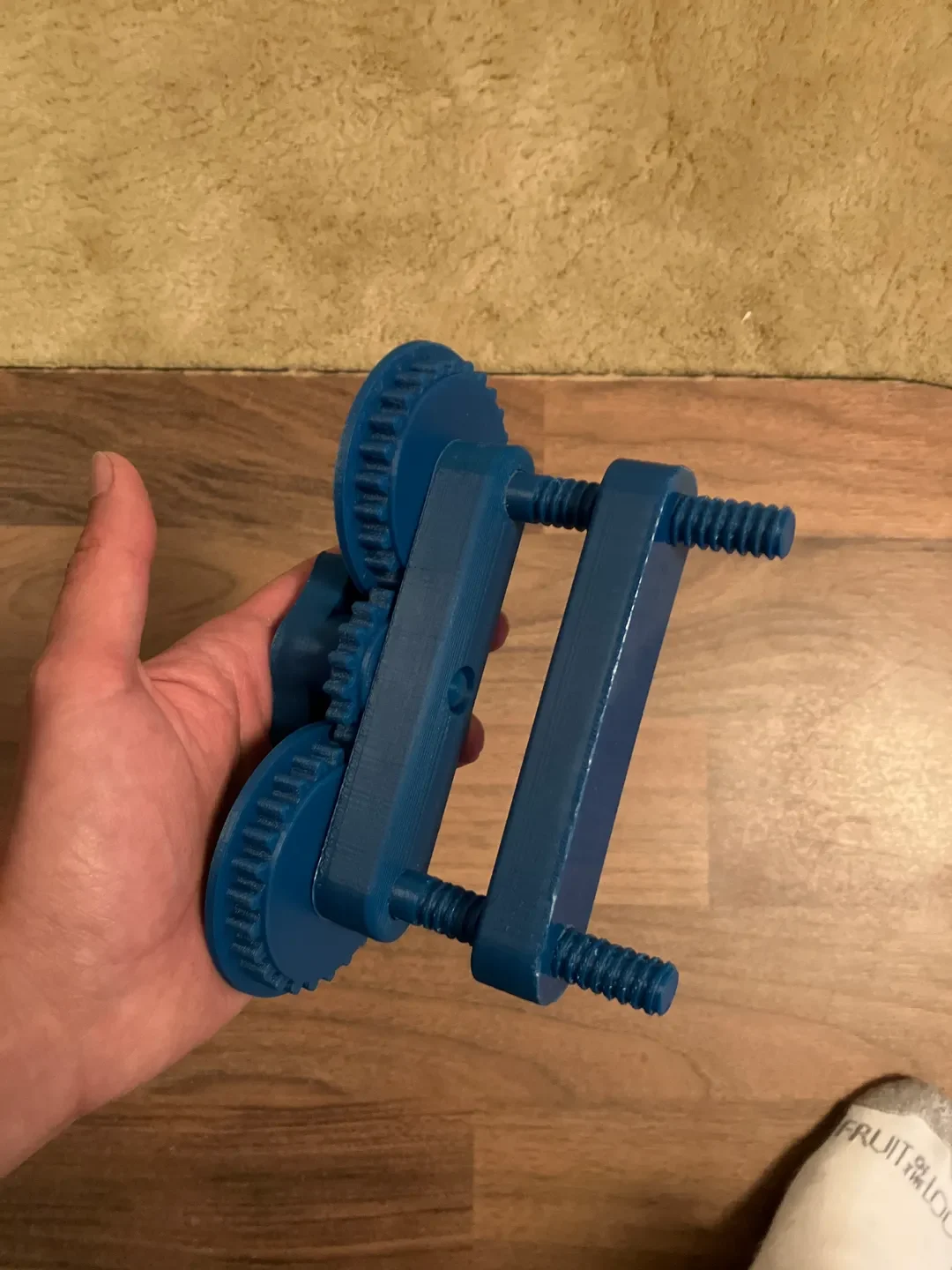

Это дизайн, который я впервые сделал несколько лет назад, и решил стряхнуть пыль и придумать несколько новых применений для конкурса Printables Clamp-On. В конструкции используется центральный привод с ручкой, которая поворачивает два винта, чтобы открыть или закрыть зажимную губку. Это дает зажиму более сбалансированный захват, чем при использовании консольной конструкции обычного зажима.

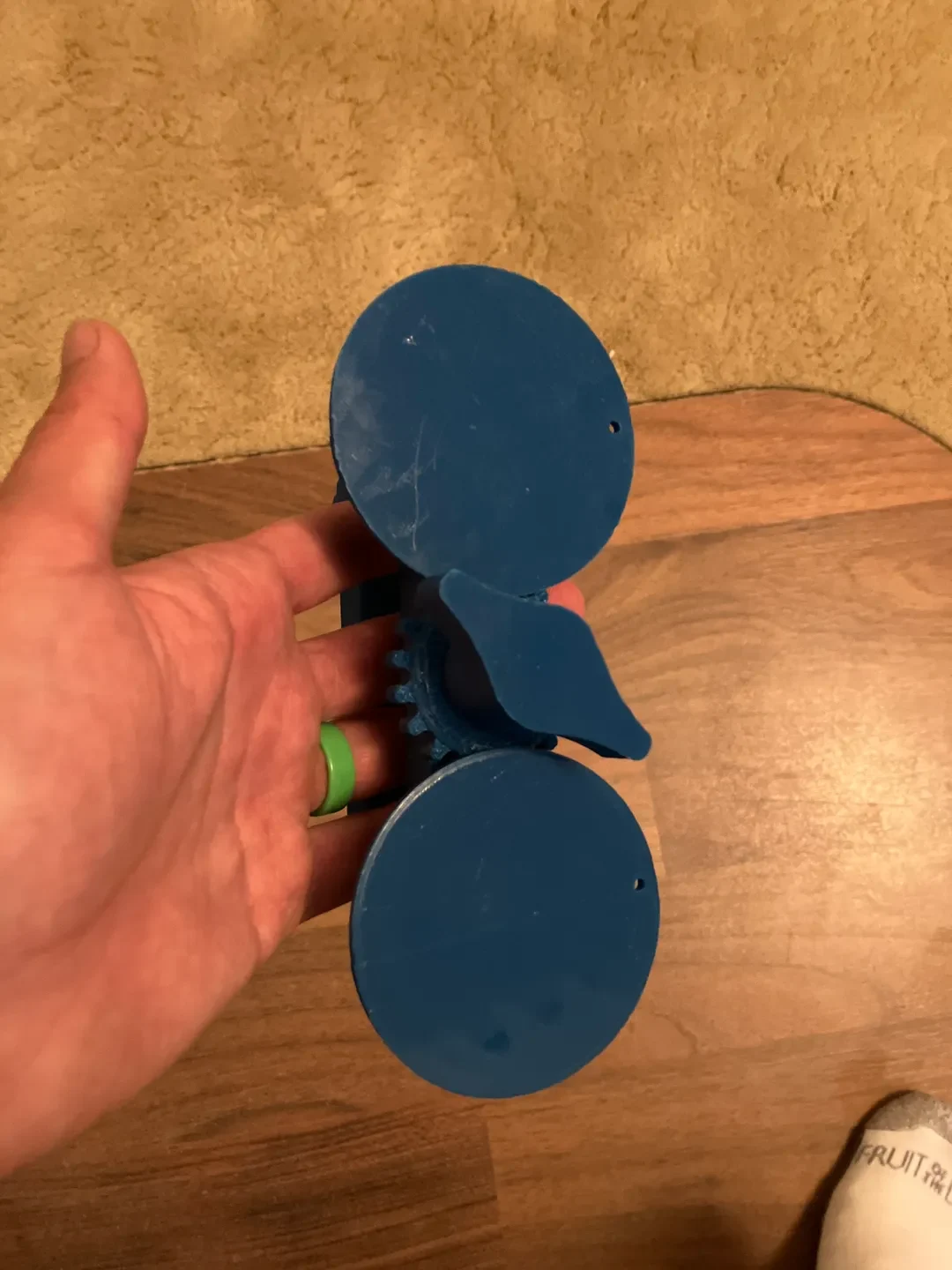

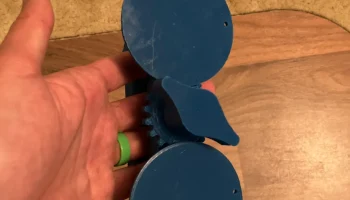

Первоначальная цель конструкции заключалась в том, чтобы медленно сжимать пластиковую бутылку так, чтобы вы могли просто повернуть ручку и выдавить ровно столько того, что вы пытались выдать, без необходимости постоянно выдавливать воздух. Я знаю, что это была довольно конкретная цель, как и многие мои проекты для предварительной печати. Тем не менее, это аккуратный дизайн, и когда я увидел конкурс Clamp-On, я решил стряхнуть с него пыль и заново представить его с некоторыми другими вариантами.

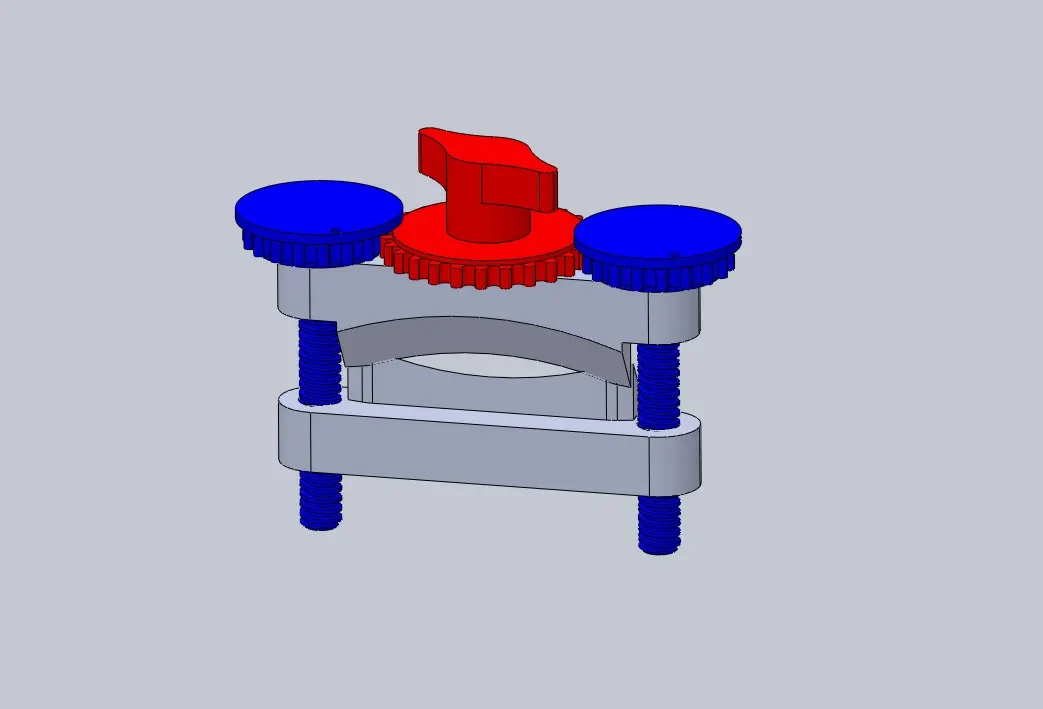

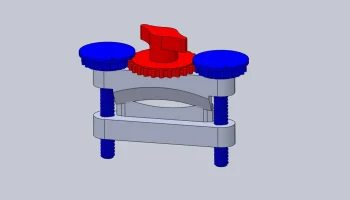

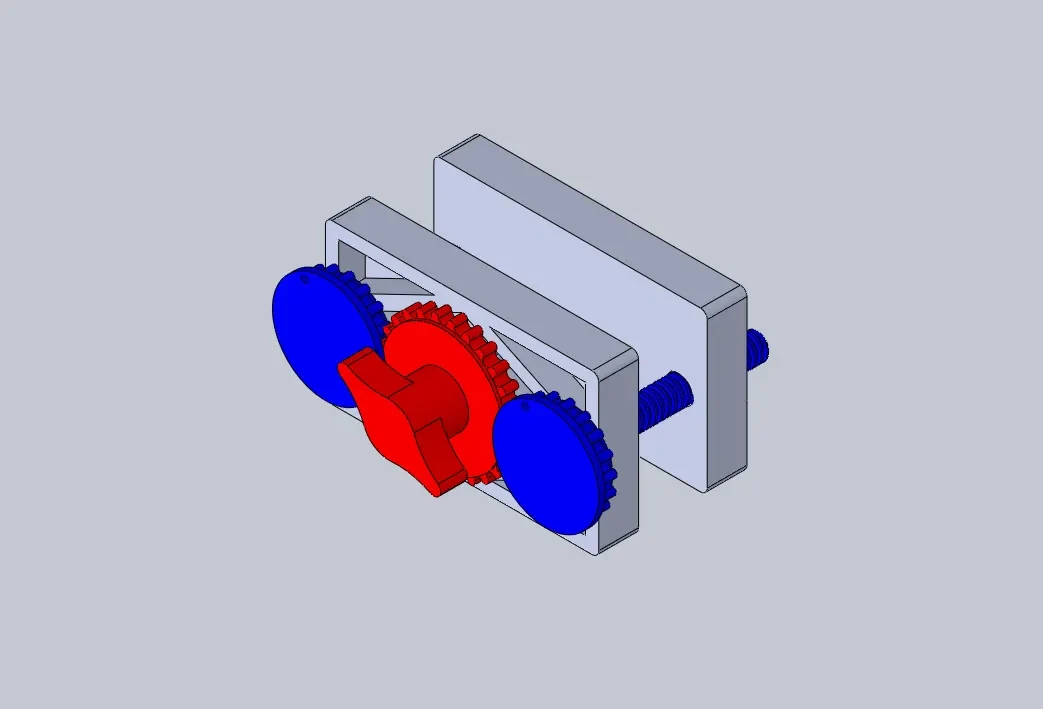

Теперь он доступен с различными зажимными губками, а также с тремя вариантами передаточного числа.

Чтобы сделать это, вам нужно будет распечатать два одинаковых винта и соответствующую приводную шестерню, а также челюсти 1 и 2 по вашему выбору.

Обновление инструкции: после того, как я немного запутался с созданием этого на моем Ender 3, я рекомендую распечатать его без опоры на резьбовых частях (я установил опору на 80 градусов). После печати несколько раз пропустите метчик через резьбовые отверстия, чтобы очистить и разгладить их перед сборкой деталей.

Для сборки выполните следующие действия:

Вставьте ведущую шестерню в центральное отверстие губки 1.
Поместив ручку перпендикулярно челюсти 1, вставьте один из двух винтов.
Теперь вставьте второй винт, но важно убедиться, что перед тем, как зацепить второй винт с приводной шестерней, он должен быть выровнен точно так же, как первый винт. Если вы не вставили правильный зуб, резьба будет шаткой. Используй��е маленькие отверстия на внешней стороне винтов, чтобы обеспечить правильное выравнивание. Если первый винт выровнен на отметке «шесть часов», то второй винт также должен быть выровнен на отметке «шесть часов», если смотреть с той же точки зрения.
Одновременно начните ввинчивать оба винта в губку 2, повернув приводную ручку по часовой стрелке (винты будут ввинчиваться против часовой стрелки), стараясь не позволить ни одному винту выйти из зацепления с приводной шестерней. Как только потоки запущены, они, похоже, больше не имеют тенденции отключаться.

Если вы пользуетесь поддержкой и изо всех сил пытаетесь очистить потоки, используйте инструмент для касания. Распечатайте его со 100% заполнением и помните, что оно движется против часовой стрелки.

Я разработал это с помощью Solidworks.
