Настольный микрофон D9000

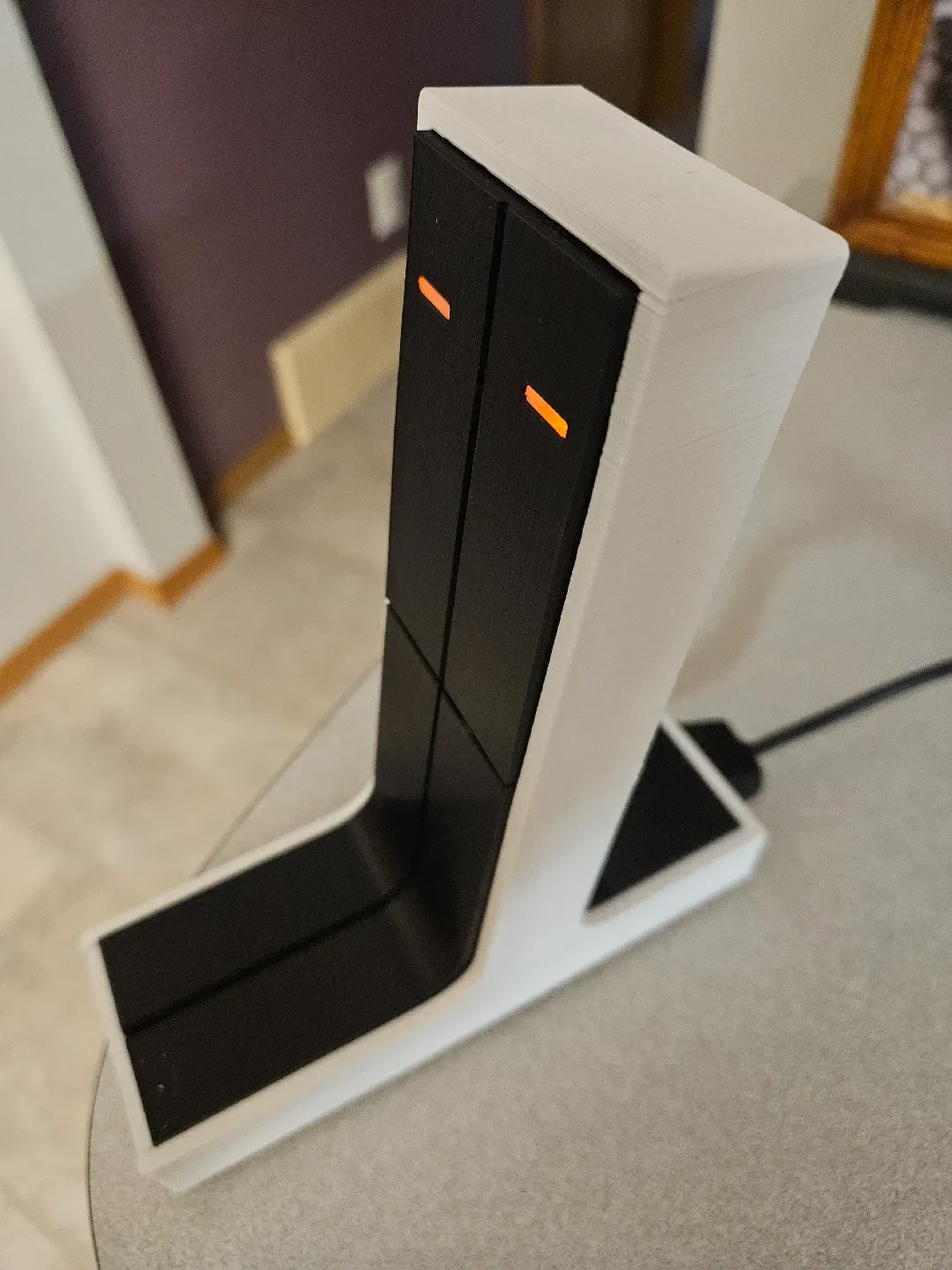

Радиостанция Zastone D9000 поставляется с портативным микрофоном, подключенным к радиостанции с помощью кабеля RJ45. Это настольный микрофон, в котором используется печатная плата оригинального микрофона. Кнопок две, левая и правая, но к чему-либо подключена только одна из них. Конструкция основана на древнем настольном микрофоне Motorola TMN 1004B, который использовался с радиостанциями Maxar/Moxy.

Дополнительные детали нужны:

Разъем трапецеидального искажения RJ45

Разъем RJ45

Несколько дюймов кабеля Cat-5.

Перфорированный картон 60х40 мм.

2 тактильных переключателя 10 x 10 мм.

Несколько дюймов тонкого провода

Различные винты M2,5

Печатная плата ручного микрофона Zastone D9000

4x палка на резиновых ножках

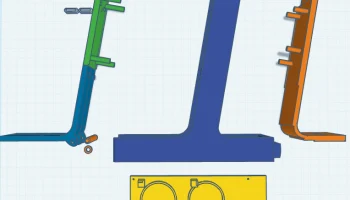

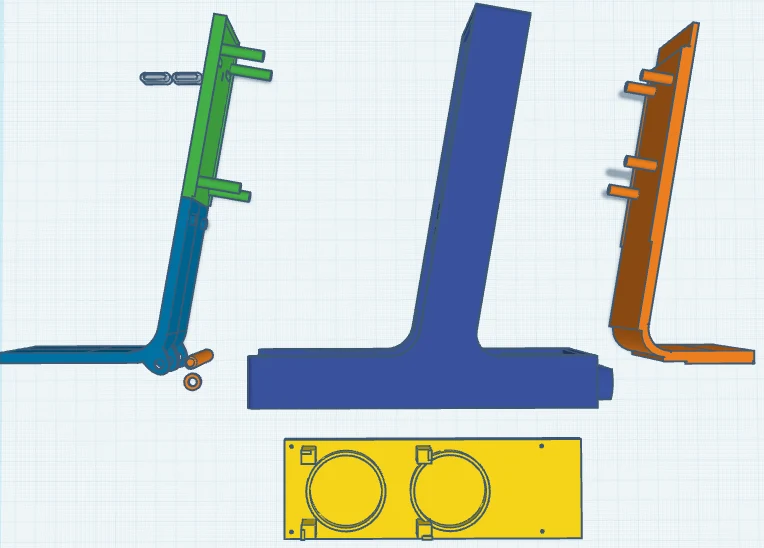

Все было напечатано PLA, за исключением световодов, которые были напечатаны прозрачным PETG. Если от других светодиодов падает слишком много света, возможно, вы захотите окрасить стороны направляющих маркером.

Прокладка проходит между двумя кнопками, а штифт проходит через все три части. Вам придется немного растянуть корпус, чтобы штифт встал на место. В итоге я приклеил кнопки к корпусу вверху: сгибание кнопок дает лучшие тактильные ощущения, чем возможность действовать только против тактильных кнопок.

Короткий кусок Cat-5 (или 6, или что-то еще) должен пройти от гнезда трапецеидального искажения до разъема. Возможно, вы захотите п��дождать, пока все будет проверено, прежде чем делать это, так как, возможно, длину придется отрегулировать, чтобы она подошла. Разъем Keystone подключается к задней части корпуса микрофона, а разъем идет к оригинальной печатной плате.

Тактильные кнопки подключаются к одному из коротких концов перфорированной платы. На нижней части микрофона есть крепления для них. В нижней части микрофона также есть место для вставки с��опок шайб, если вам нужен больший вес в нижней части микрофона. Через одну из кнопок были проложены два провода и припаяны непосредственно к тактильной кнопке на плате микрофона D9000.

Печатная плата прикреплена к задней части микрофона. Когда световоды вставлены в верхнюю часть микрофона, их можно соединить вместе. 4 винта, которые соединяют половинки ручного микрофона, можно использовать для крепления задней части микрофона к верхней части.

Оригинальный кабель можно подключить к гнезду Keystone и подключить к головному устройству магнитолы.
