Модульная конструкция фюзеляжа FD1-1U носовой и хвостово...
Общая информация
Эта модель содержит компоненты для сборки носового и хвостового обтекателей радиоуправляемого самолета. Эти компоненты используют общую переборку, к которой можно адаптировать форму носа и хвоста. Ва�� нужно будет соединить детали вместе, используя клей, например CA, на соединяемых поверхностях. Первоначально предусмотренный носовой узел имеет оптимизированную по объему форму, которая должна обеспечивать достаточно хорошую аэродинамическую эффективность, в то же время допуская наличие большого плоского отверстия в носовой части для установки FPV-камер, валов двигателей или других компонентов, установленных в носовой части. Хвостовое оперение имеет смещенную хвостовую балку и обеспечивает баланс между аэродинамической эффективностью, весом и долговечностью.

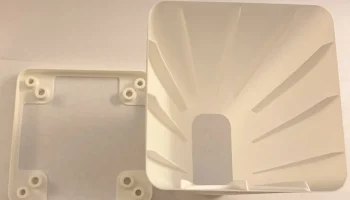

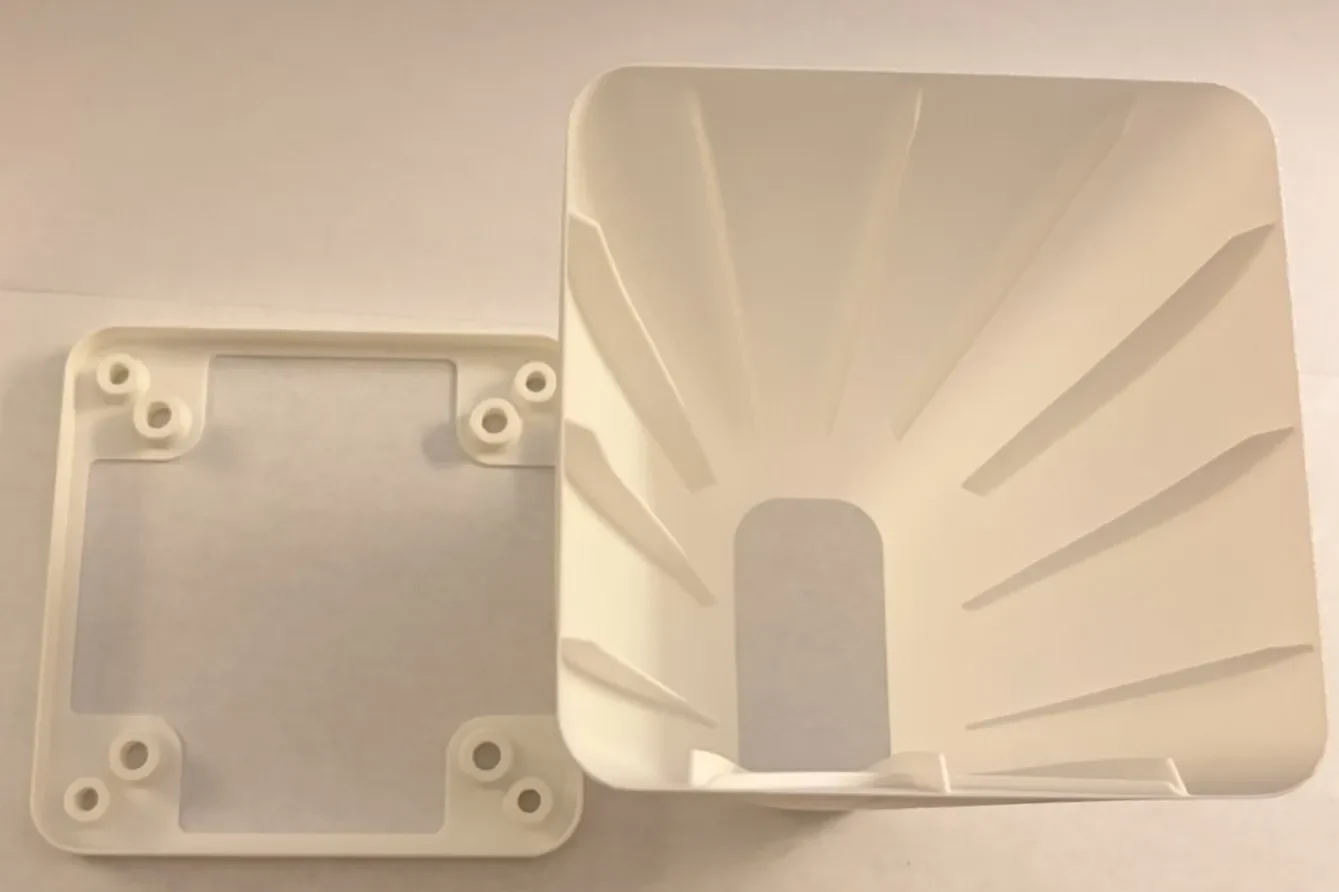

Они являются частью системы построения фюзеляжей и других аэродинамических тел. Дополнительные компоненты, такие как носовой и хвостовой обтекатели, конструкции крепления крыльев и т. д., будут предоставлены в отдельных моделях и связаны между собой. На рисунке ниже показано покомпонентное изображение компонентов этой системы.
Для этих компонентов используется перегородка шириной 100 мм, что соответствует базовому размеру блока высотой 1U в системе FD1. Носовой и хвостовой обтекатели являются общими для панелей всех толщин, используемых в узлах центрального шпангоута. Другие размеры единиц также будут опубликованы.
Все компоненты были разработаны с использованием сценариев Python и моделирования OpenSCAD, что позволяет параметрически проектировать множество вариантов размера блока и толщины панели. Дополнительная информация и исходный код будут размещаться здесь по мере их публикации.
В секции рамы высотой 1U используются лонжероны круглого сечения диаметром 4 мм, обычно с использованием пултрузионной углеродной трубки или стержня. Толщина стенок лонжерона (при использовании трубки) может варьироваться в зависимости от требований к прочности для конкретного применения.
Фюзеляжный блок высотой 1U:
Размеры поперечного сечения переборки
Внешний периметр, отверстия лонжеронов и крепежные отверстия поперечного сечения переборки для переборок блочного исполнения 1U соответствуют размерам, указанным на схеме ниже:
Подробные описания компонентов
переборка_коулинг_болт

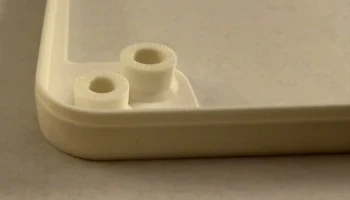

Это вариант конструкции перегородки капота с отверстиями под крепеж 4 мм вну��ри лонжеронов.

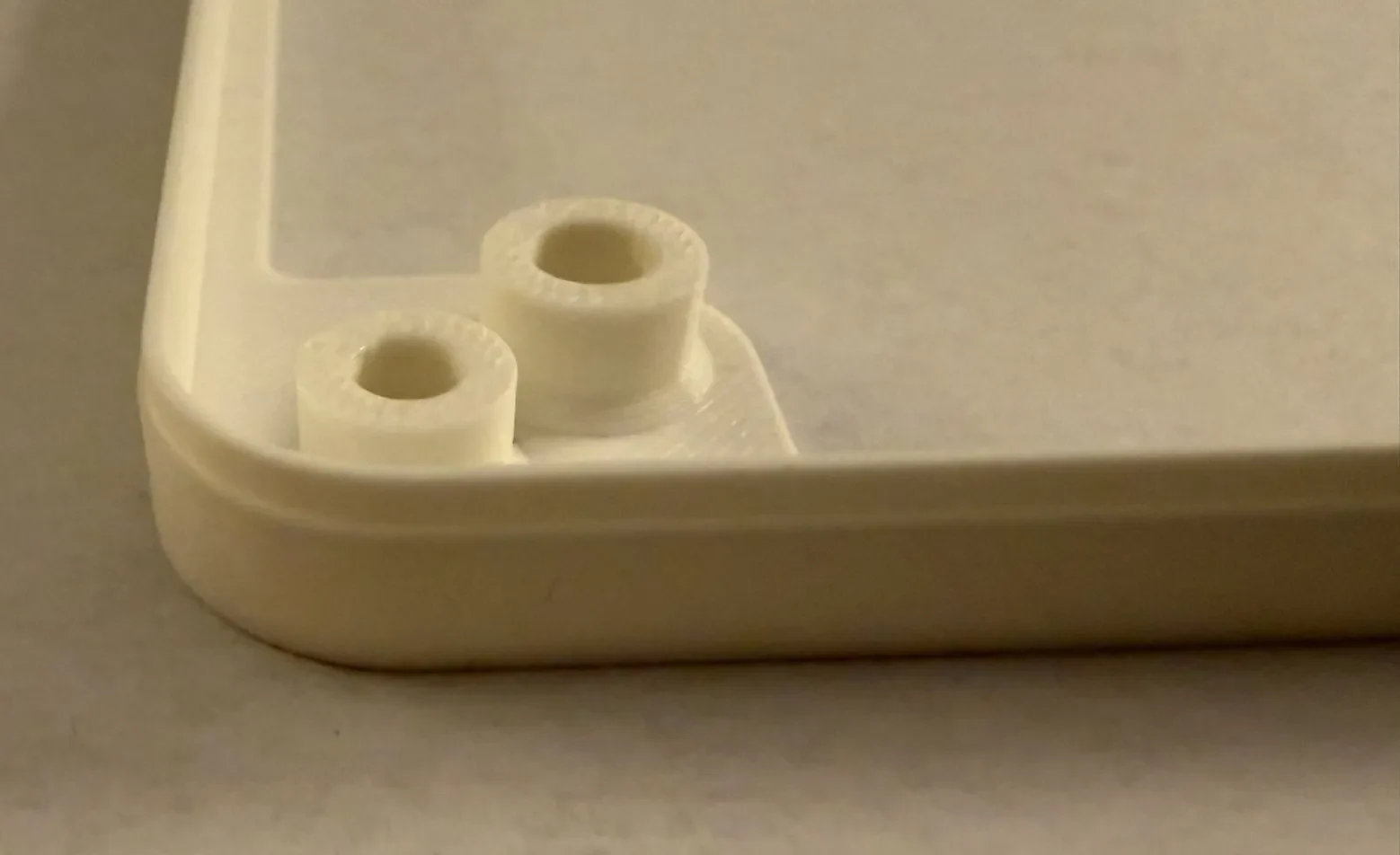

переборка_коулинг_анкор
Это вариант конструкции перегородки капота с отверстиями под термопрессовую резьбовую вставку под болт диаметром 4 мм внутри лонжеронов.

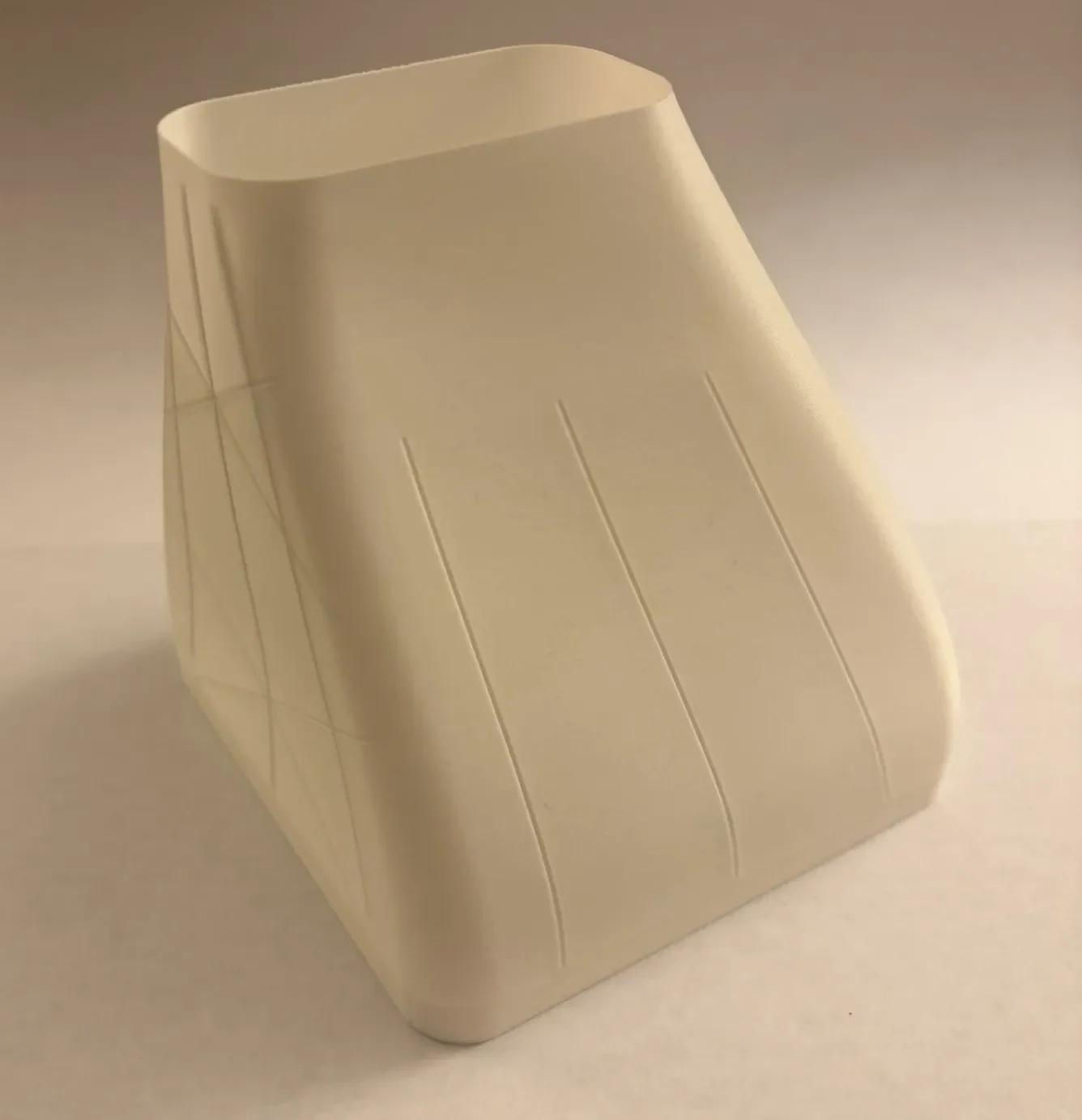

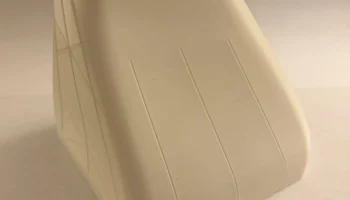

нос_капюш
Это тонкий обтекатель, который является частью узла носового обтекателя. Он должен быть напечатан с нулевым заполнением и без толщины верха или низа.
нос_нос
Переходная деталь между носовым обтекателем и плоским носовым щитком. Распечатайте это как минимум с двумя периметрами.

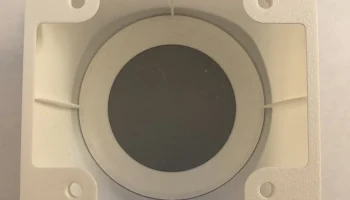

носовая_пластина
Плоская пластина, которую можно модифицировать для оборудования, монтируемого в носовой части, такого как камеры, валы двигателей или другие компоненты, монтируемые в носовой части.
хвост
Это тонкий обтекатель, являющийся частью хвостового оперения. Он должен быть напечатан с нулевым заполнением и без толщины верха или низа.
нос_сборка_инструмент
Это инструмент выравнивания, помогающий выравнивать и связывать нос_нос с носом_обтекателем.

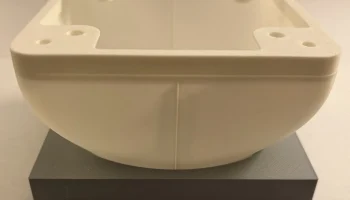

Носовая сборка

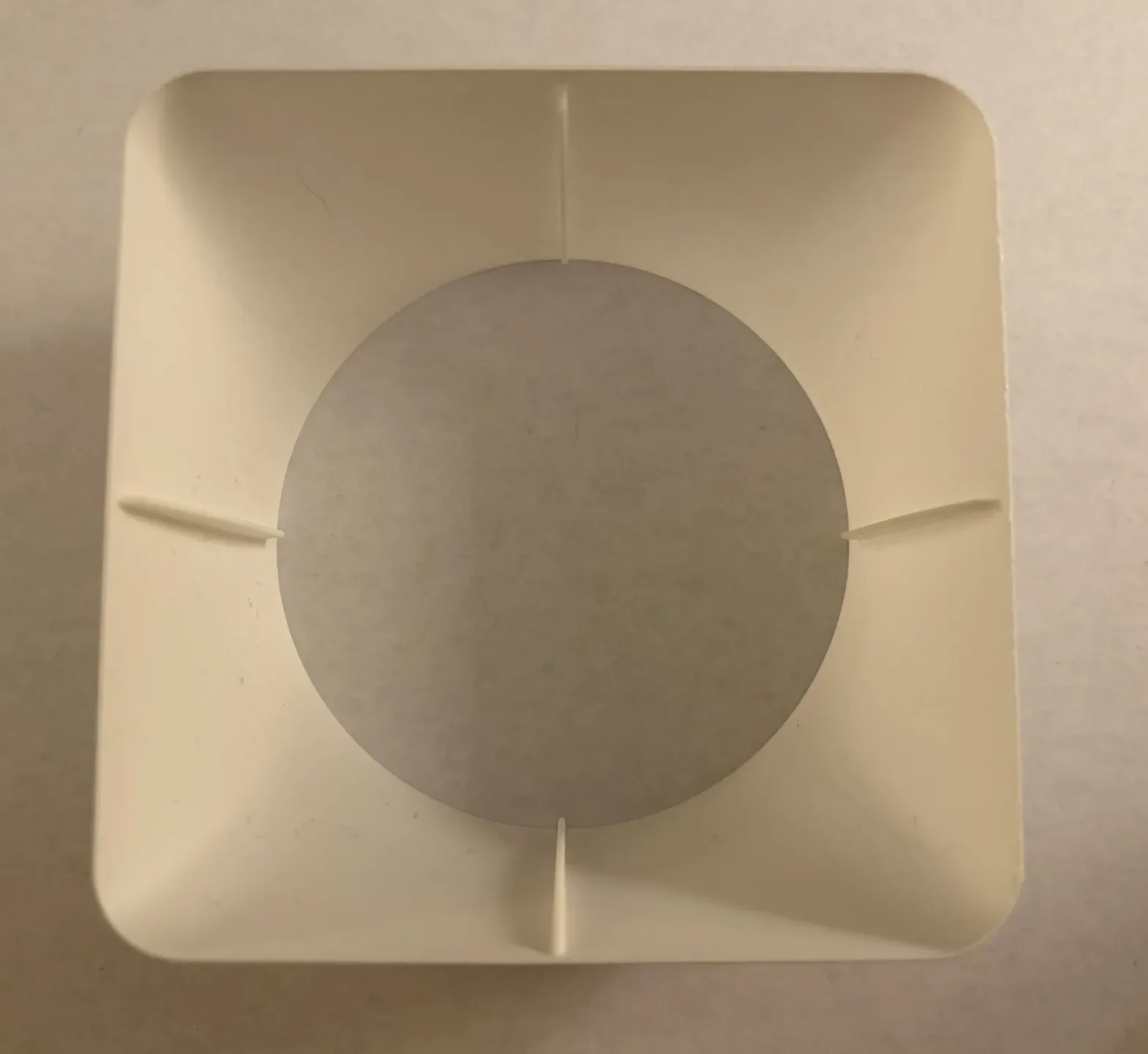

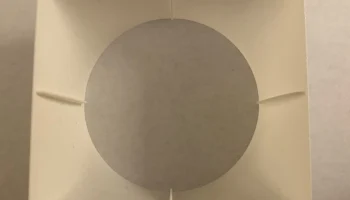

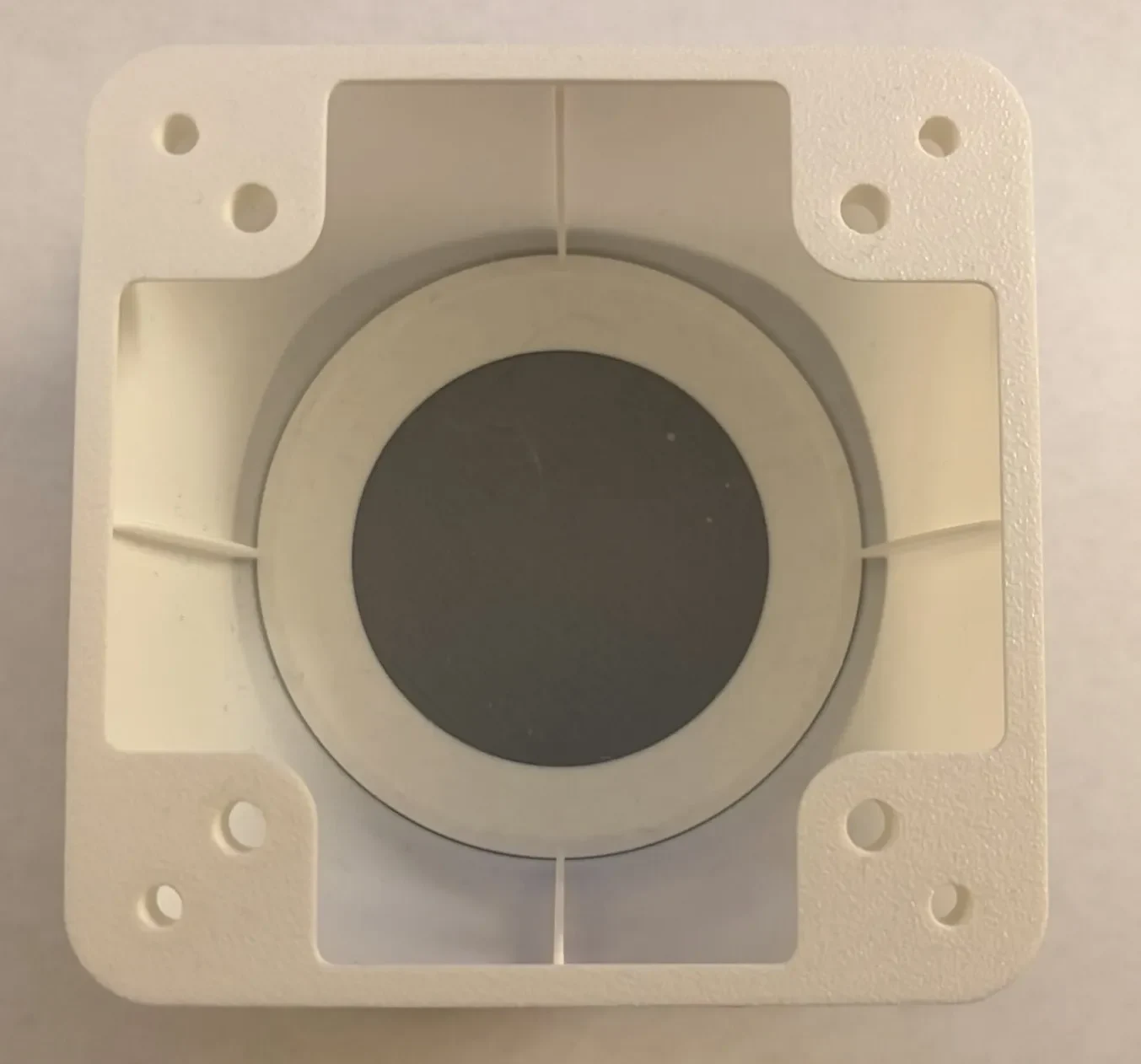

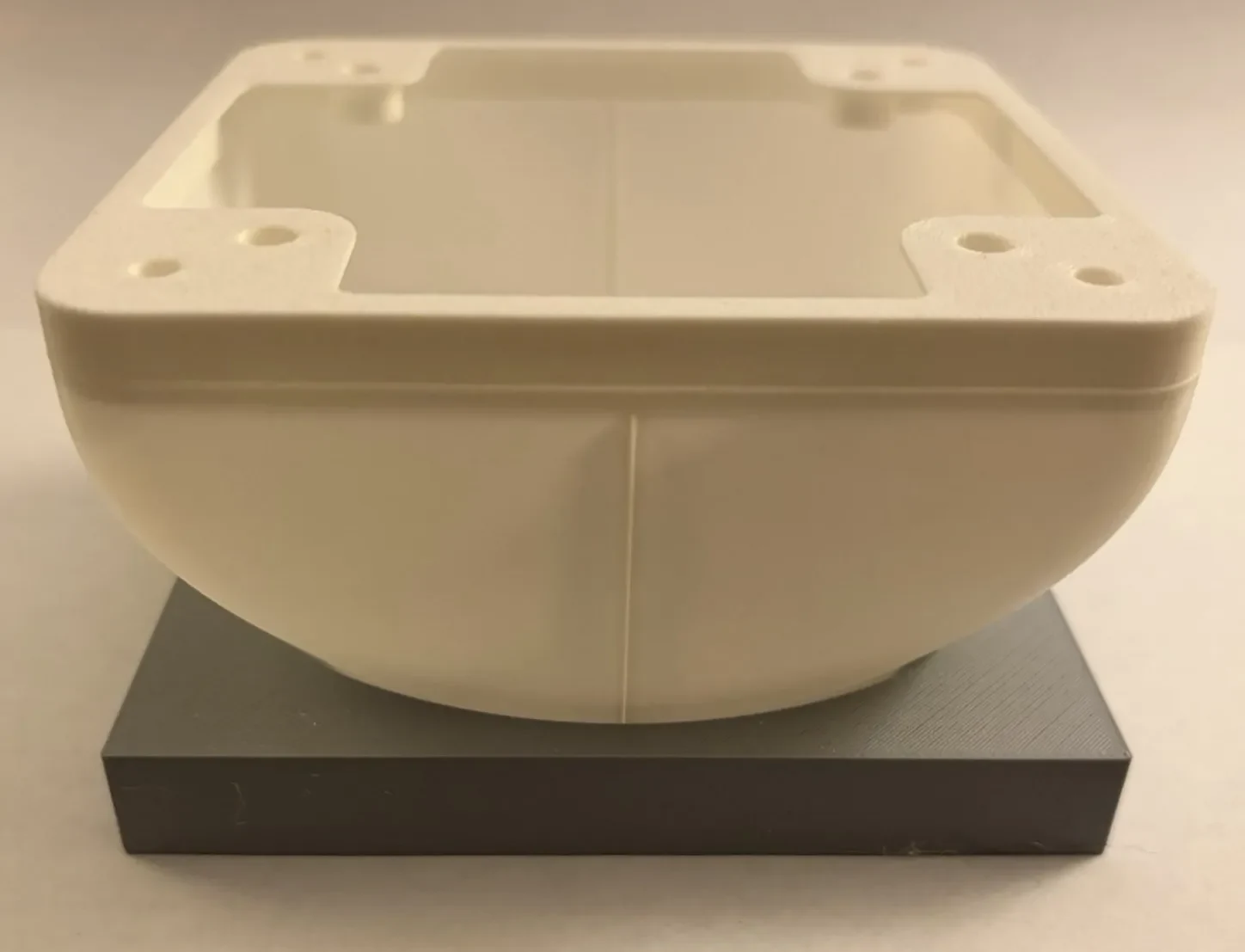

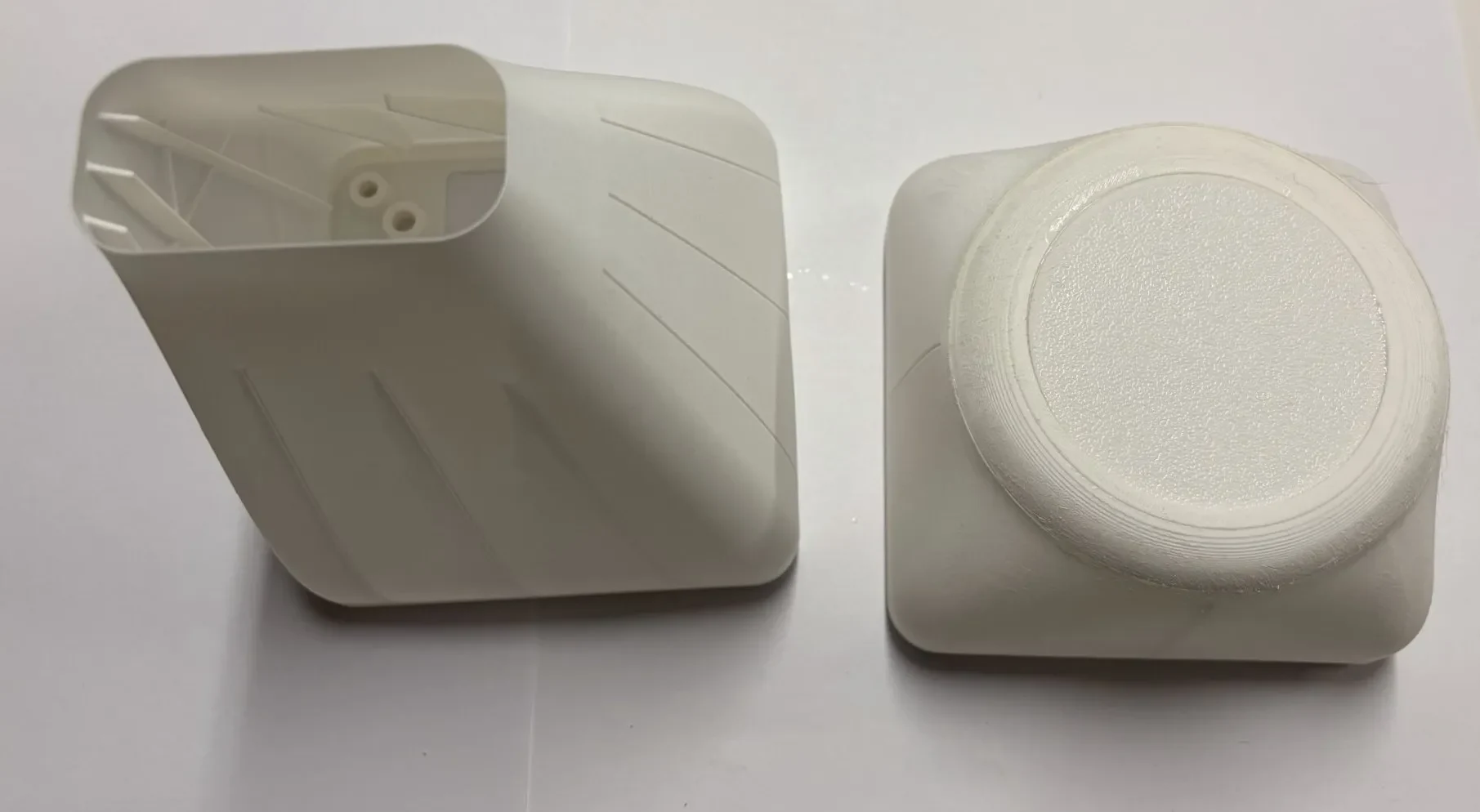

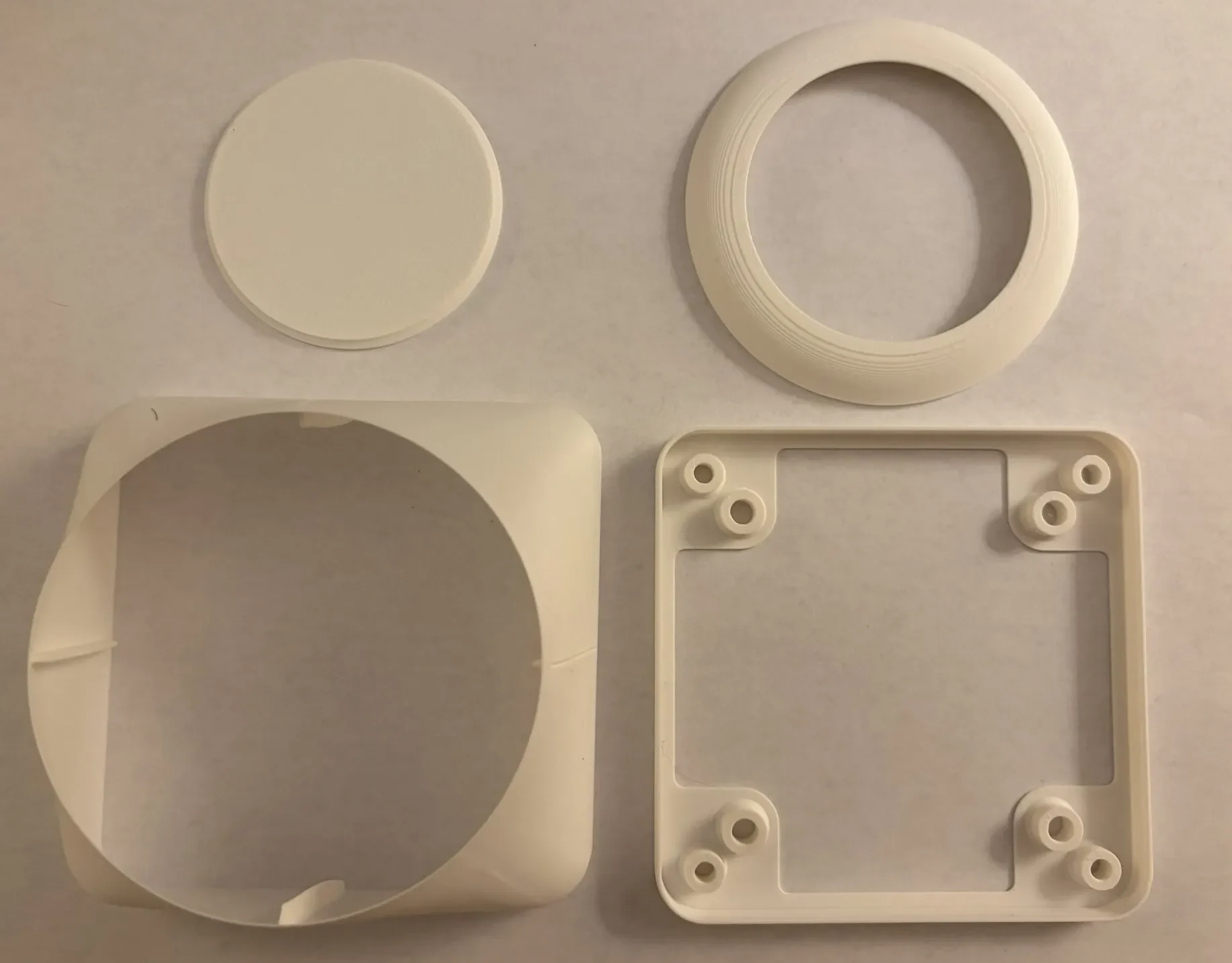

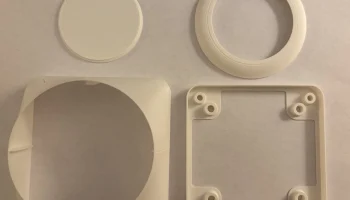

Компоненты носа показаны ниже:

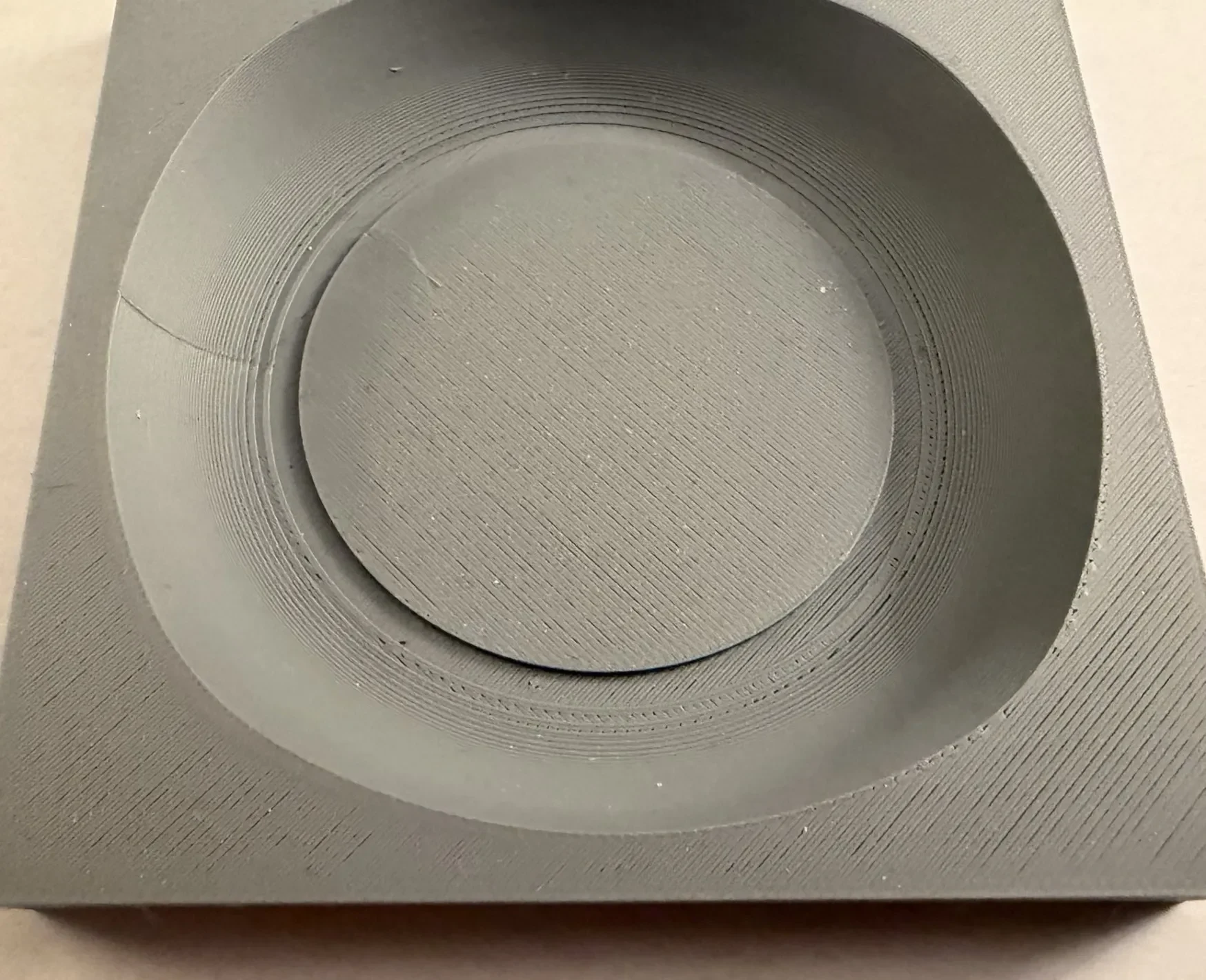

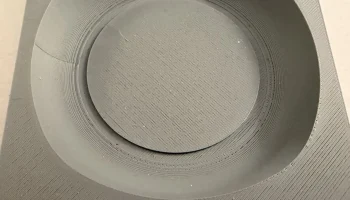

Нанесите смазку для формы, например восковую пасту или тонкий слой вазелина, на внутреннюю часть инструмента для сборки носика. Примечание. Убедитесь, что смазка формы не загрязнит соединение между деталями «nose_nose» и «nose_plate».
Вставьте часть носа_носа в инструмент выравнивания.
Затем вставьте в него часть носа_коула.
На этом этапе можно использоват�� перегородку капота для придания жесткости носовому обтекателю. Убедитесь, что капот и носовая часть хорошо сидят и выровнены в инструменте. Нанесите средний CA в нескольких местах по периметру от носа_носа до носа_обтекателя на соединение между капотом, но не заливайте место соединения. Мы хотим быть уверены, что не будем приклеивать детали к выравниванию. Используйте кикер, чтобы быстро вылечить С��, затем удалите его из инструмента. После снятия с инструмента нанесите CA на оставшуюся часть клеевой линии. Любой центр сертификации, в котором произошла утечка
