Сглаженная ручка QMX / QCX / (tr)uSDX
Это ремикс ручки QMX/QCX/QDX/(tr)uSDX Адама Киммерли (K6ARK). Оригинальная ручка K6ARK имеет превосходный дизайн, она имеет низкий профиль, легкий вес и позволяет очень легко вращать ручку настройки, что придает QMX больше ощущения полноразмерного настольного или мобильного радио. Если у вас есть QMX/QCX/QDX/(tr)uSDX, сделайте себе огромную услугу и распечатайте одну из этих ручек! Спасибо, что поделился своим дизайном, Адам!
Я внес пару небольших изменений, чтобы улучшить исходный дизайн. По сравнению с оригинальной ручкой Адама я закруглил верхнюю поверхность кольца, чтобы не было ощущения, что оно врезается в палец, когда вы его вращаете. Я сделал его немного выше (0,5 мм), чтобы увеличить материал над D-валом. Это связано с тем, что при печати лицевой стороной вверх эта поверхность слишком тонкая и деформируется/опускается, поэтому включение опор помогает, но недостаточно для устранения искажений. Наконец, я увеличил размер отверстия для установочного винта, чтобы он соответствовал M3 (у меня не было под рукой установочных винтов нужного размера).
Его нужно распечатать лицевой стороной вверх. Я использовал Prusa Core One с переменной высотой слоя, включенными функциями сглаживания и глажки. Galaxy Black PLA с соплом 0,4 мм, заполнением 15 %.

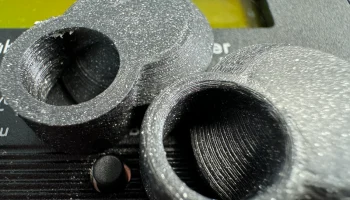

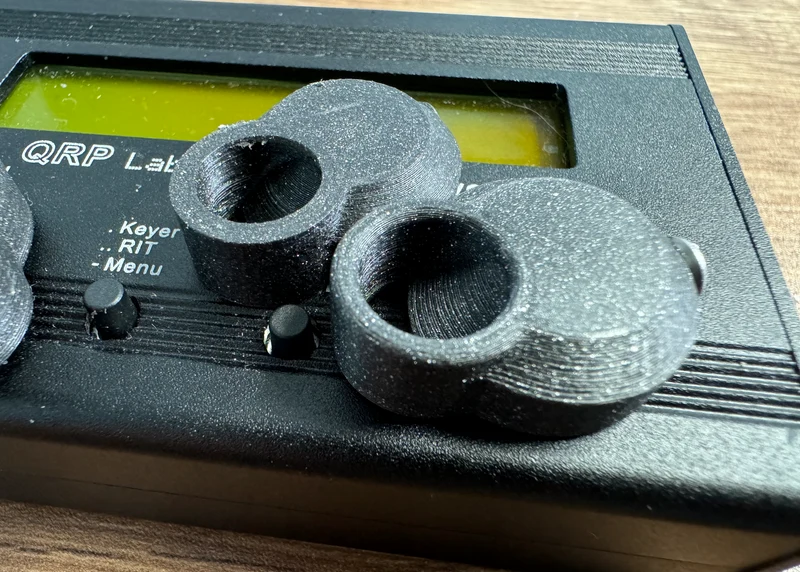

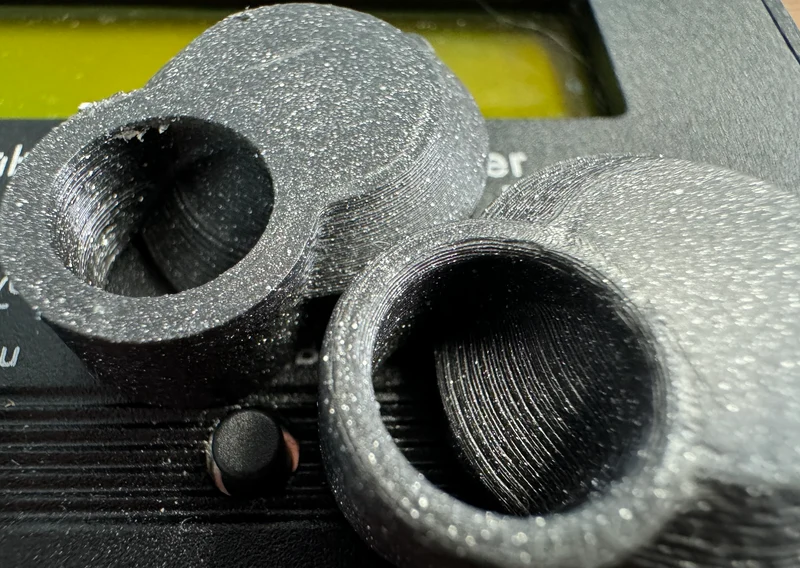

На фотографиях в качестве примера показаны рядом друг с другом исходная ручка и модифицированная/закругленная ручка.
