Преобразование BNC FT-891

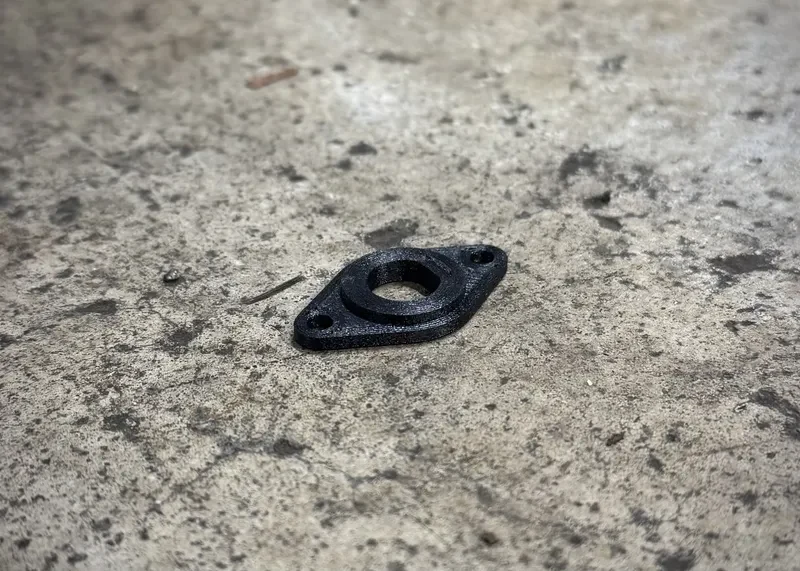

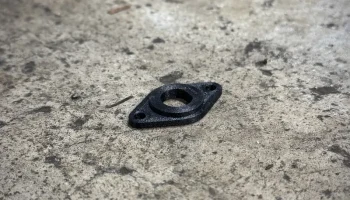

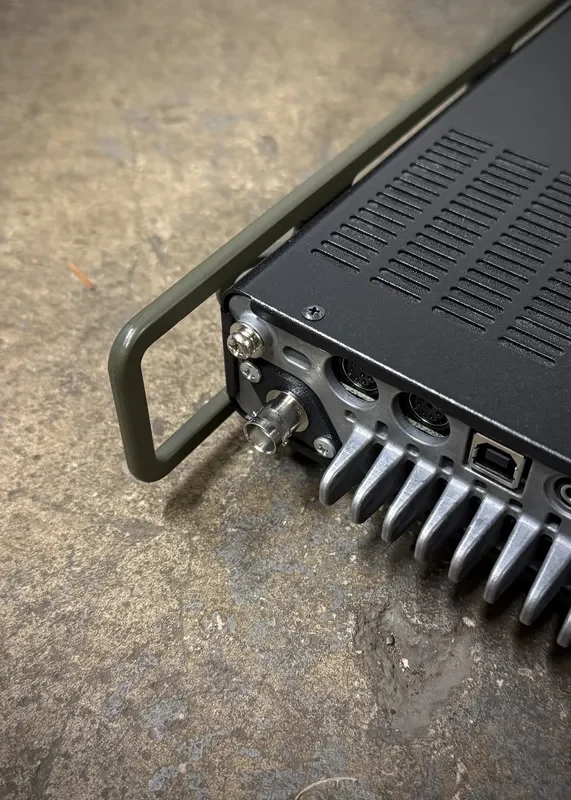

Я использую свой Yaesu FT-891 для портативных операций. Я разработал этот адаптер, чтобы заменить громоздкий SO-239 высококачественным разъемом Amphenol BNC. Я бы порекомендовал ASA, ABS, PET или другие высокотемпературные нити.

Я использовал амфенол, номер детали 112424. Digikey: www.digikey.com/en/products/detail/amphenol-rf/112424/1011723

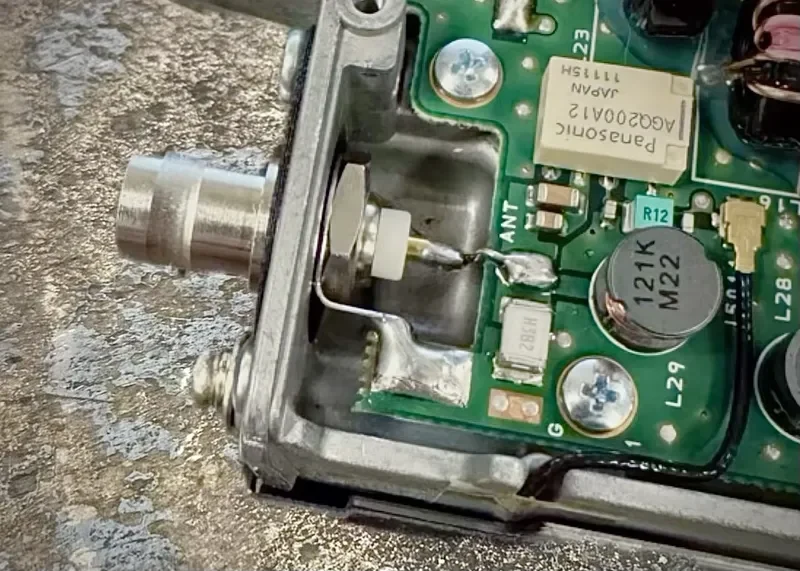

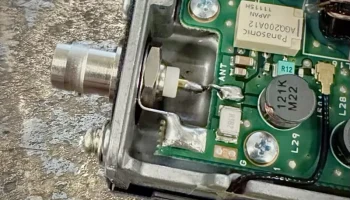

ПРИМЕЧАНИЕ. Если не припаять контакт заземления быстро, это может привести к нагреву печатного фланца адаптера настолько, что узел ослабнет. Затянуть узел после пайки может быть сложно. Используйте высокотемпературную нить и быстро припаяйте горячим утюгом.

Если вы не хотите сталкиваться с возможными трудностями при установке, у нас есть комплекты для переоборудования BNC в стиле печат��ой платы, доступные на N7TRX.com. Более надежное решение с проводящей радиочастотной заземляющей пластиной, такой как OEM-разъем.
