РЕМИКС корпуса Bitx40 от WB9BBC

Электроника

Источник:

www.printables.com

***ПРИМЕЧАНИЕ. Это РАБОТА В ПРОГРЕССЕ, заслуга первоначального дизайнера — M6YPA. Файлы, инструкции, картинки, описания и прочее может измениться!

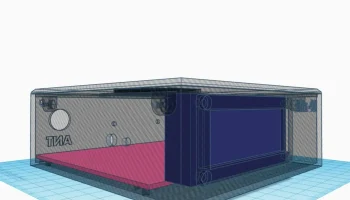

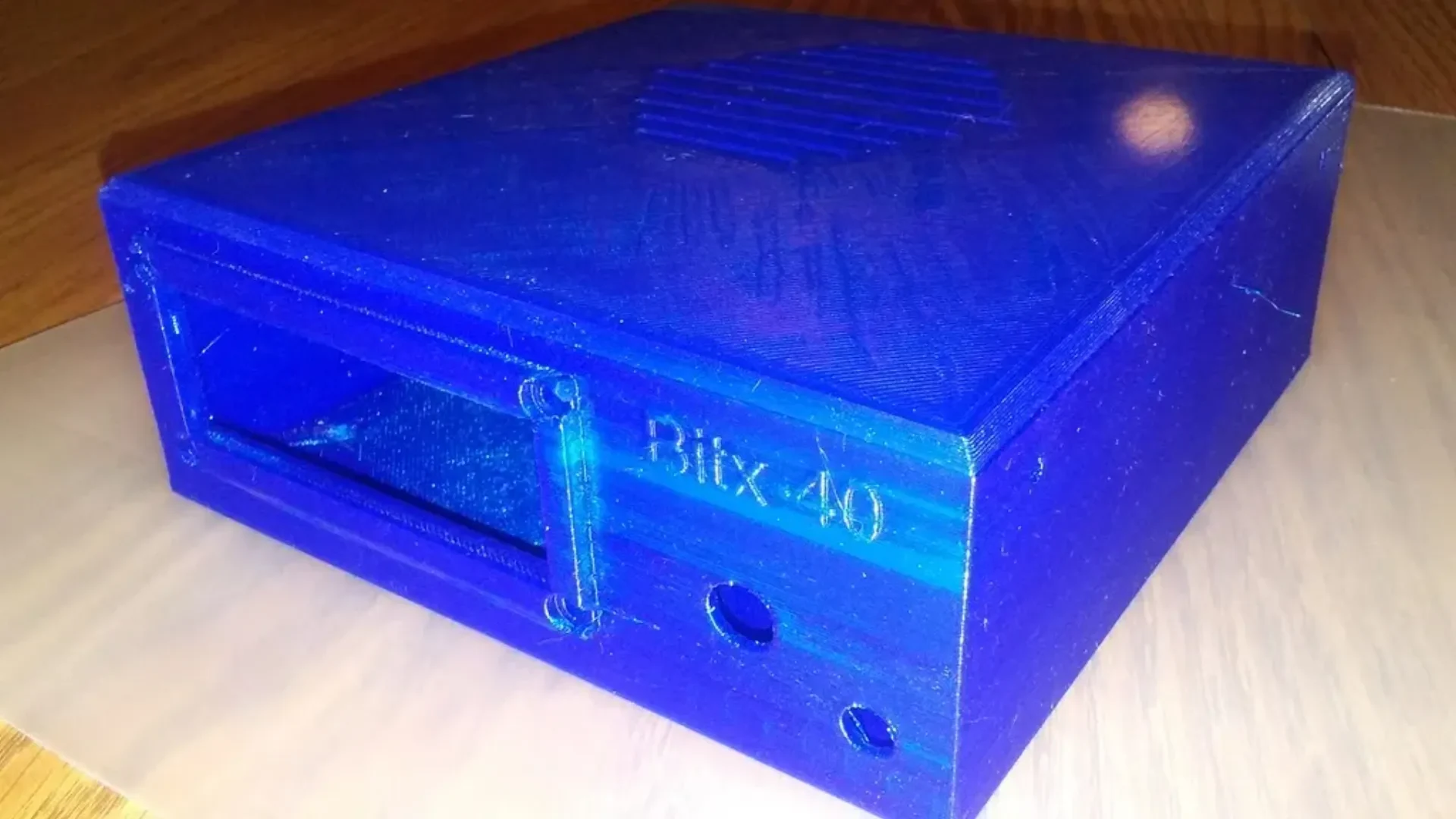

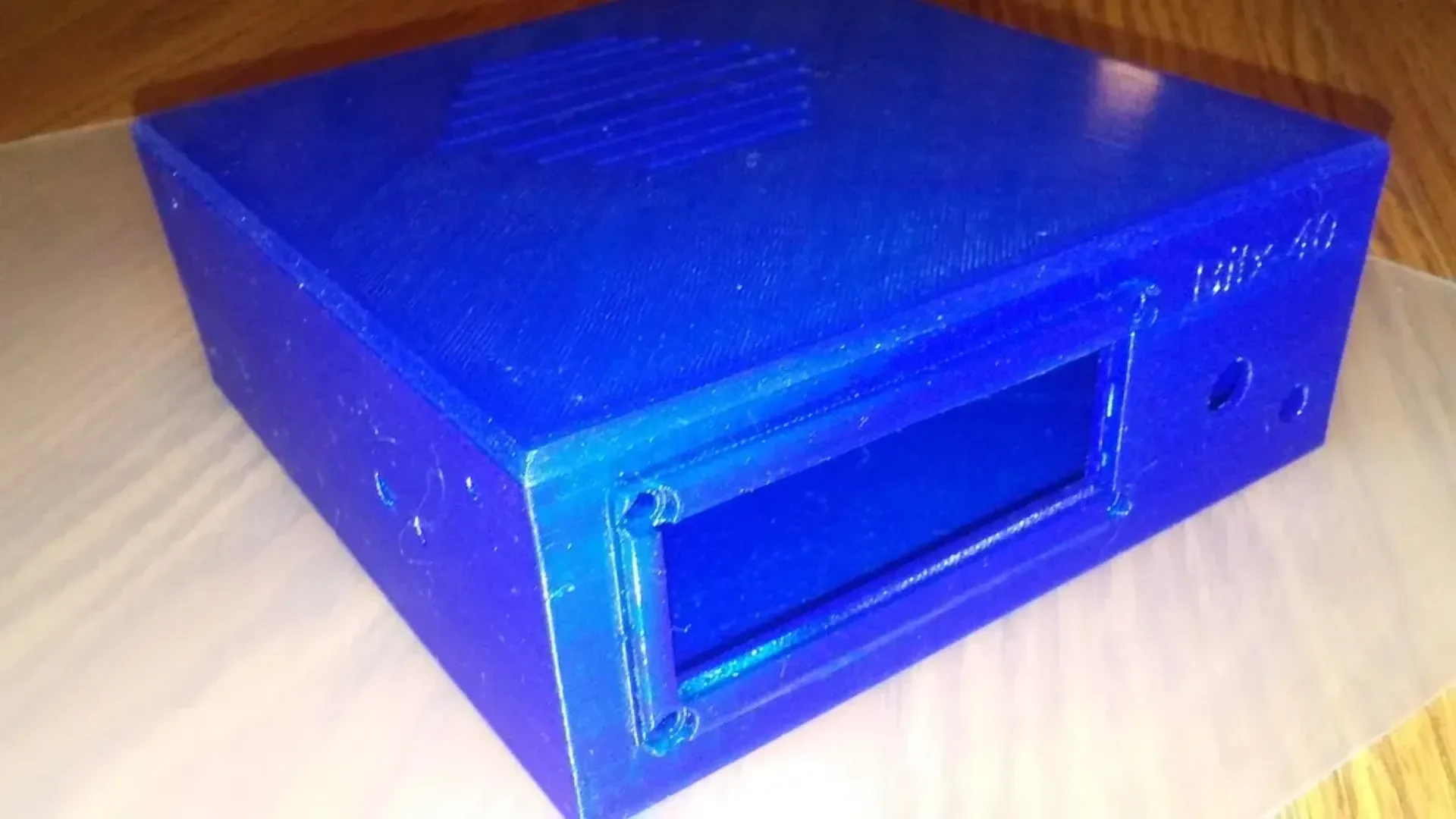

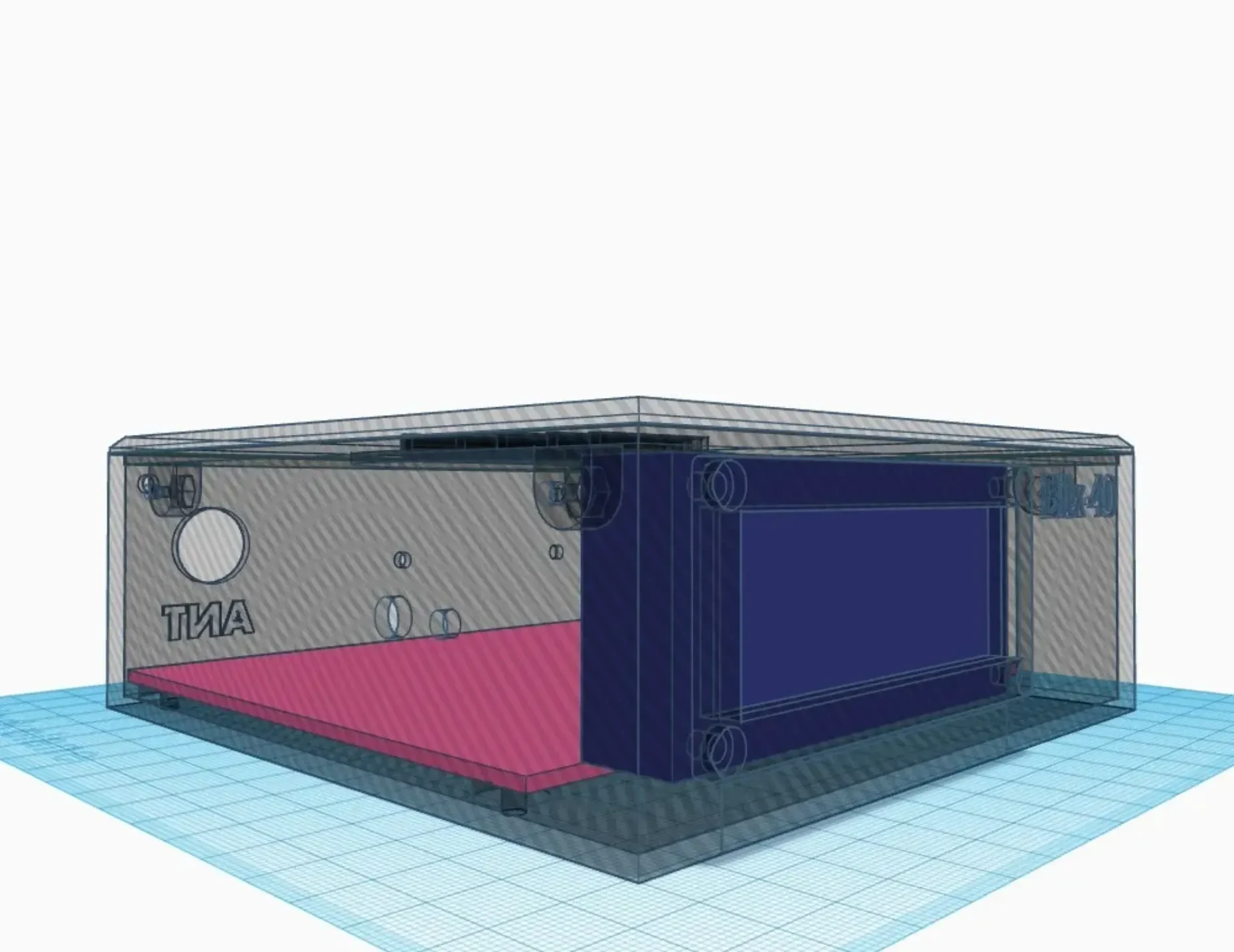

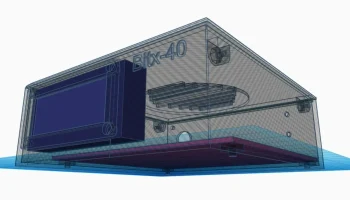

***ОБНОВЛЕНИЕ-20180216-16 февраля 2018 г.: Я обновил и распечатал новый корпус и крышку Bitx-40, а также загрузил эти два новых файла с ОТМЕТКОЙ ДАТЫ. Всего лишь некоторые незначительные изменения и удаление мелких неприятностей из моих предыдущих файлов (слишком много, чтобы перечислять их здесь). Я также загрузил несколько рендеров файлов. Когда я перенесу свою нынешнюю сборку Bitx-40 в этот новый корпус, я опубликую несколько фотографий. Удачи и 73! -Билл WB9BBC

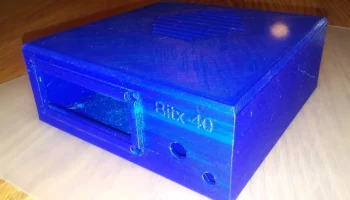

Настройки принтера: разрешение 0,25 мм, скорость 30 мм/сек, заполнение 20%, опоры везде (для корпуса). Распечатка кейса заняла чуть больше 10+ часов. Деформация может быть фактором из-за большого размера, поэтому в игру вступает множество других параметров. Возможно, потребуется использовать опции слайсера, например, печать со съемными полями определенного размера.

В этом проекте КОРПУСА и КРЫШКИ размещен HAM RADIO BITX40 40 МЕТРОВ 5 ВАТТ QRP SSB ТРАНСИВЕР (всего 59 долларов!):

ГЛАВНАЯ: www.hfsigs.com/

КУПИТЬ: www.hfsigs.com/buy.html.

ПОДКЛЮЧЕНИЕ: www.hfsigs.com/bitx40v3_wireup.html.

ЦЕПЬ www.hfsigs.com/bitx40v3_circuit.html

«Производство — Платы BITX собираются вручную коллективом женщин (в ИНДИИ). Каждый из тороидов наматывается вручную. Это обеспечивает этим женщинам средства к существованию».

У меня возникла проблема с печатью исходного файла CASE LID, исправленная с помощью онлайн-сайта Microsoft 3D Tools. У меня теперь печатает нормально.

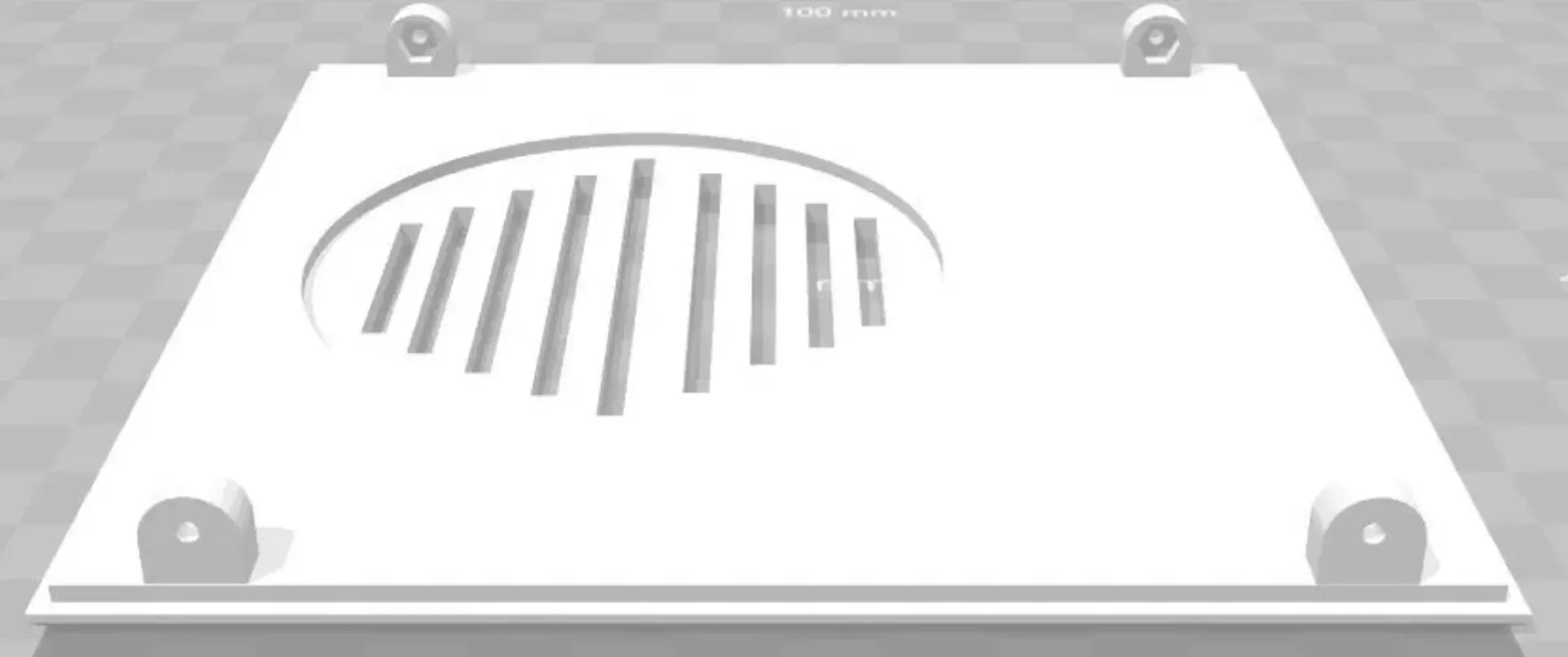

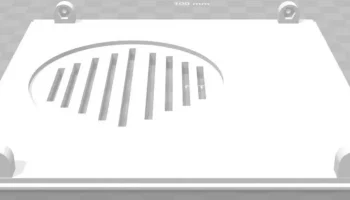

С тех пор мы переработали КРЫШКУ, добавив вырезы для шестигранной гайки M3 (запрессованную) и монтажные отверстия.

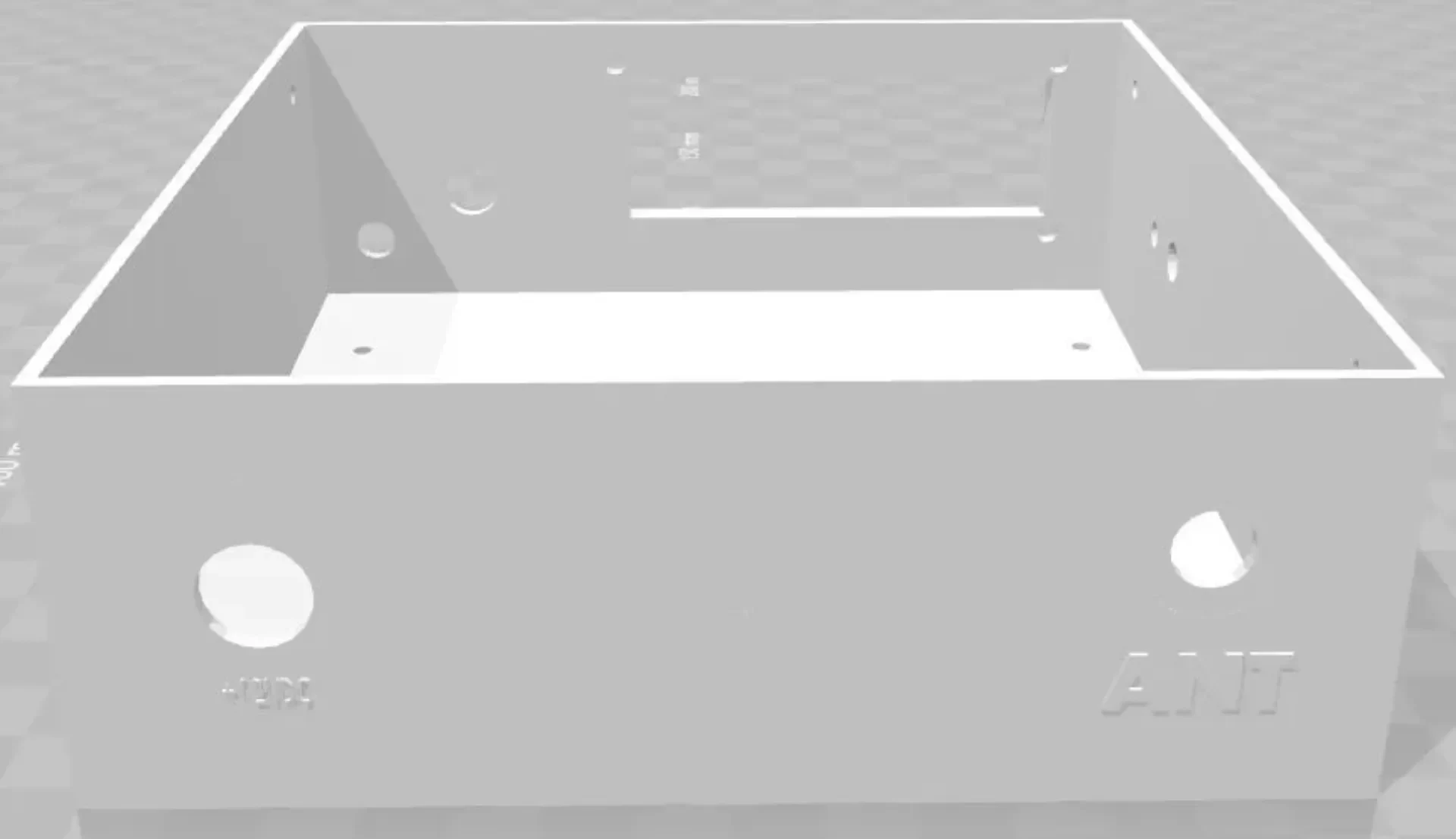

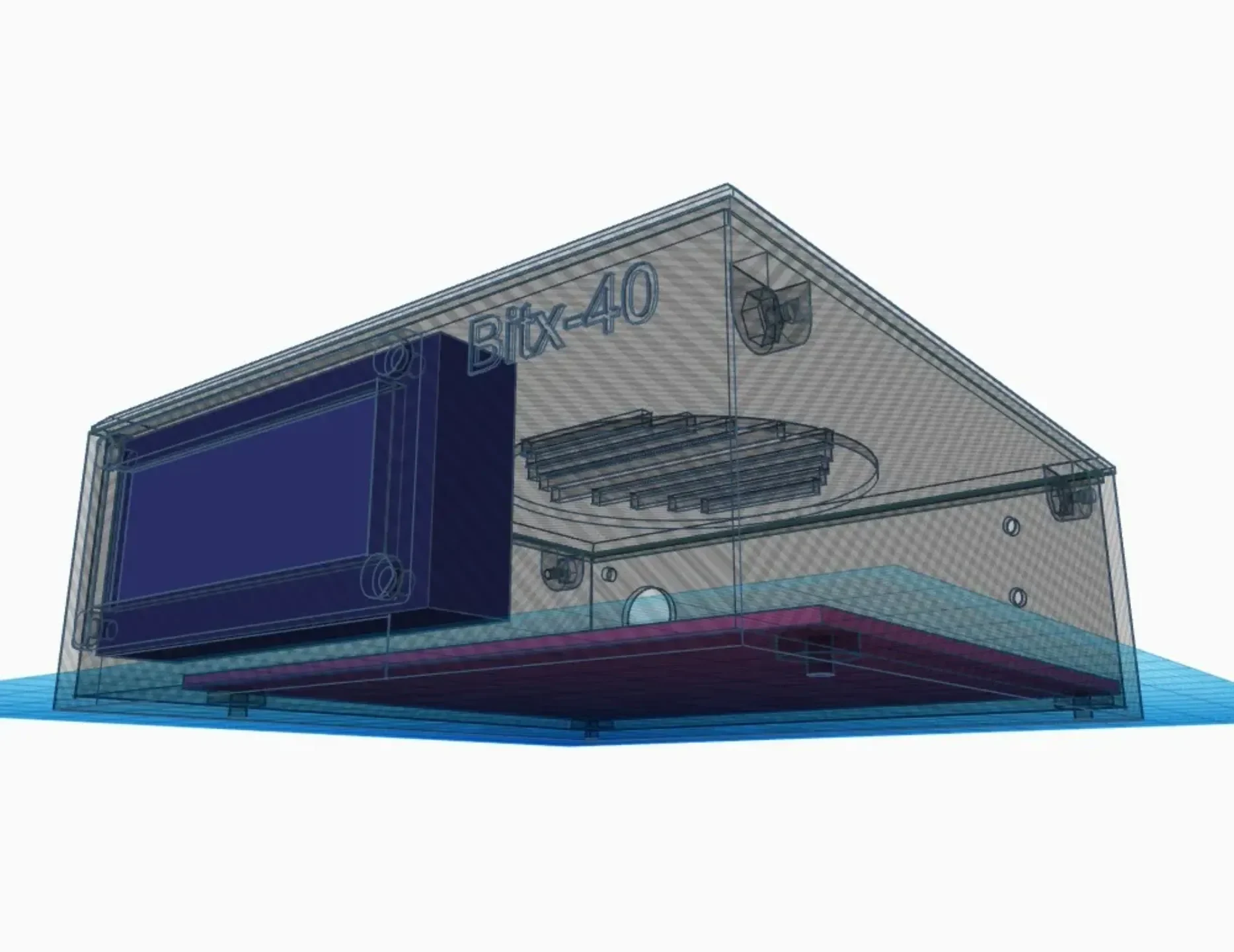

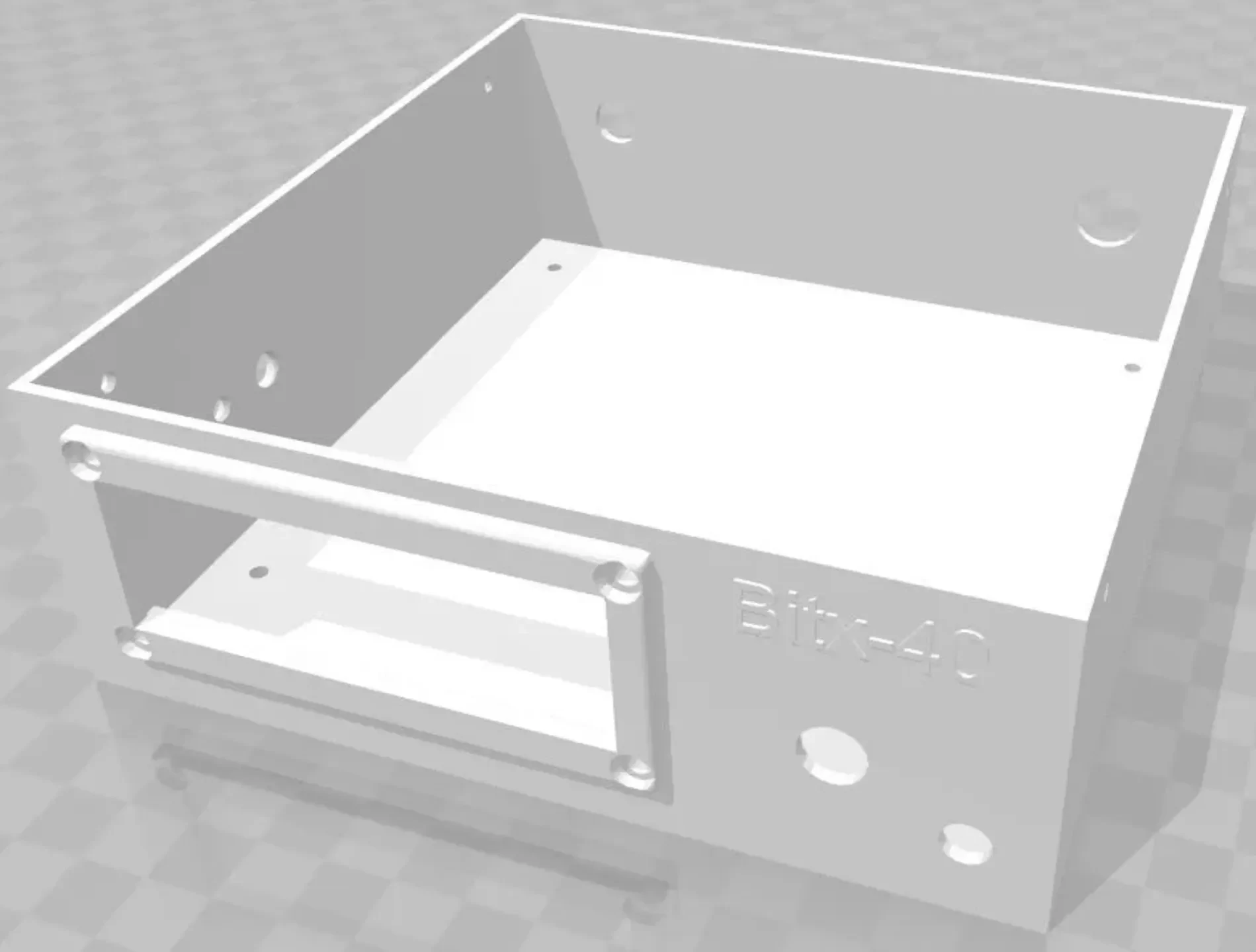

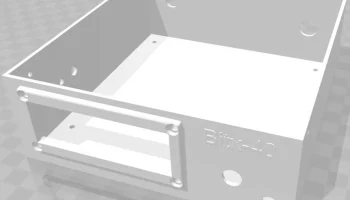

Переработан КОРПУС BITX40:

-Добавлены отверстия для крепления крышки.

-Включение BEZEL+LCD как единого блока и добавление монтажных отверстий.

-Удален разъем микрофона на передней панели в пользу левого крепления микрофона BAOFENG K-Mount (2-контактные KENWOOD K-образные стереоразъемы 3,5 мм + 2,5 мм). Также подходит для динамиков Anytone, Kenwood и Wouxun.

СПИКЕР/МИКРОФОН: baofengtech.com/baofeng-dual-ptt-mic

См. распиновку: www.miklor.com/COM/UV_Technical.php.

Добавлены монтажные отверстия для POT, BNC и DC POWER на передней панели.

Я не уверен, кому следует отдать должное за дизайн ручек и шайб. Я загрузил свои версии, которые в некоторой степени соответствуют моим частям, но я все еще дорабатываю эти части. Я использую комплекты, входящие в комплект AF POT с стержнем 4 мм X 20 мм, и ручка моей версии все еще слишком свободна. Используйте отрезок термоусадочной трубки на ��алу. Я также использовал МОЮЩИЙСЯ ИСЧЕЗЫВАЮЩИЙ КЛЕЙ ELMERS, чтобы закрепить ручки, но позволил их позже снять (с помощью очистителя для стекол), пока я настраиваю эти детали.

Я использую 10-оборотный регулятор на 100 кОм для своего TUNING POT вместо потенциометра, входящего в комплект. Устройство настраивается с шагом 0,1 Гц в диапазоне примерно 50 кГц. При крайних значениях потенциометра устройство настраивается с шагом ± 10 кГц. Рекомендуется.

ПРИМЕЧАНИЕ. Монтажные отверстия печатной платы, предназначенные для оригинального корпуса, не подходят для моего BITX40V3 с комплектом RADUINO (получен 4/2017). С тех пор я ПЕРЕСМОТРИЛ (R10) эти монтажные отверстия для печатной платы в цельном корпусе с стойками (НЕ включены в ЭТУ опубликованную версию (R04)). Меня не устраивает мой поздний дизайн, поэтому я переделаю его и опубликую позже, после того как напечатаю свою удовлетворительную версию. Следите за обновлениями.

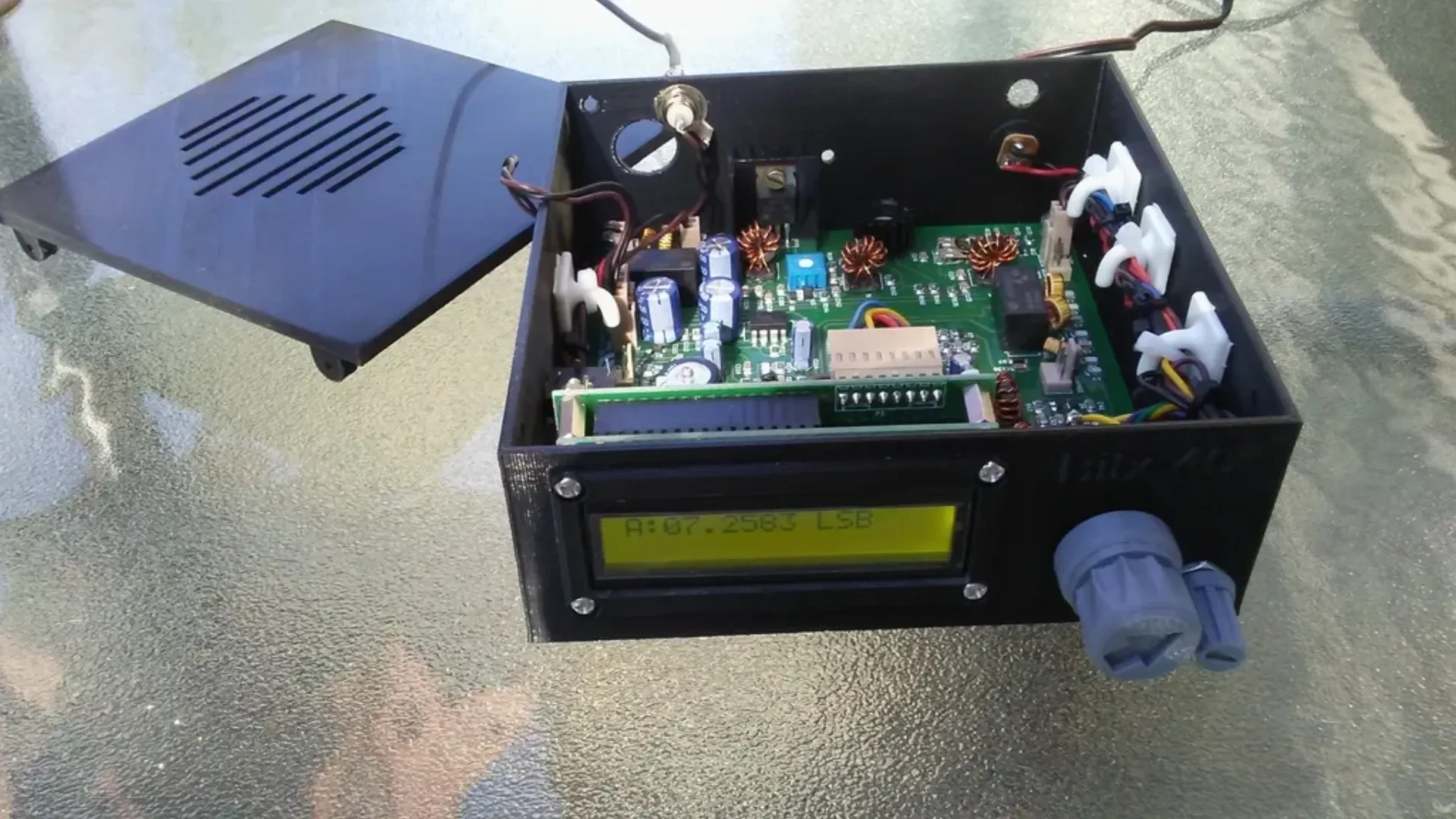

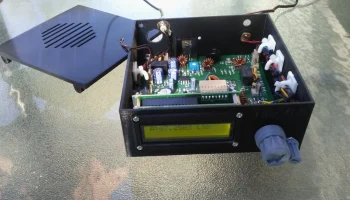

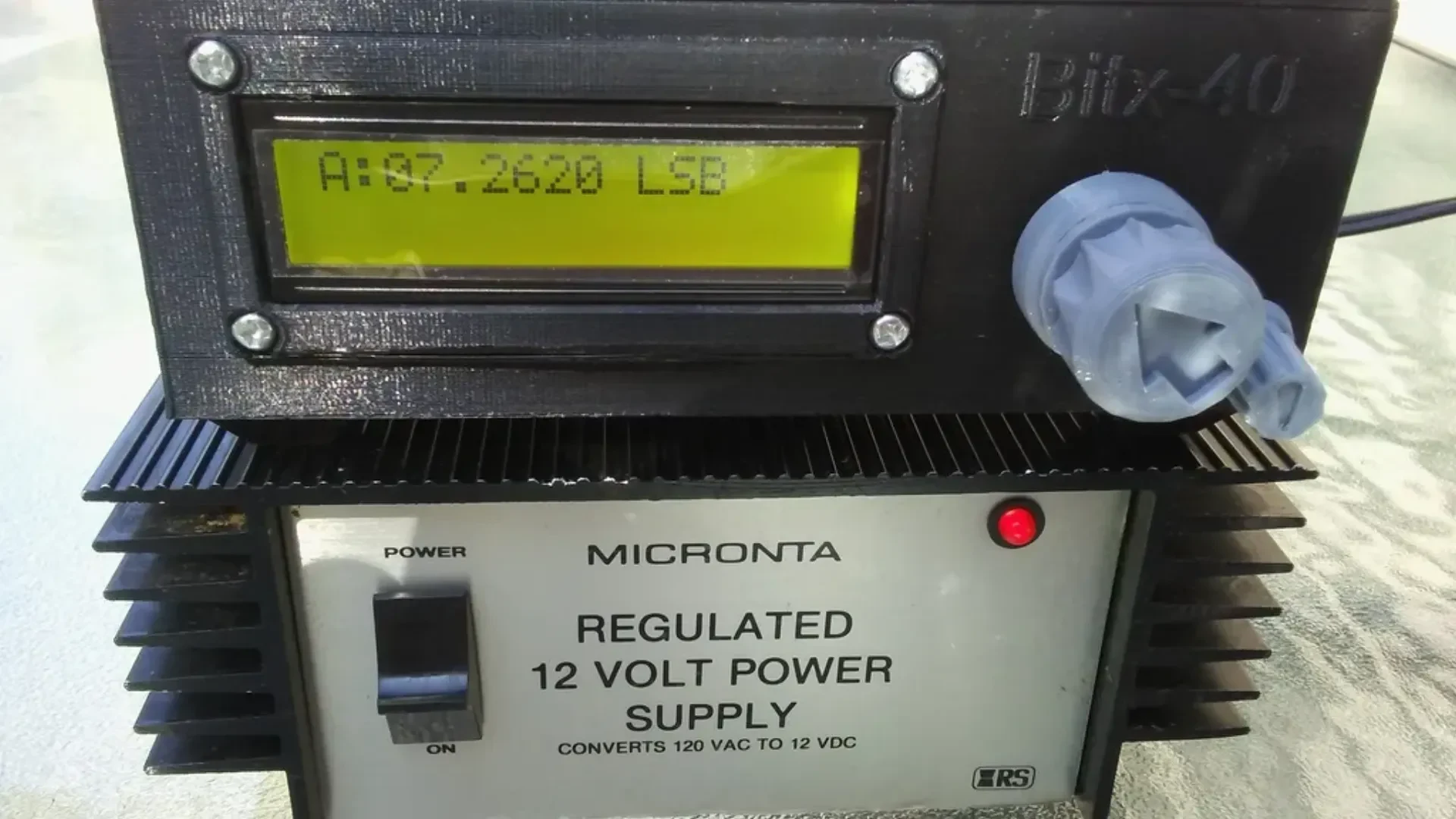

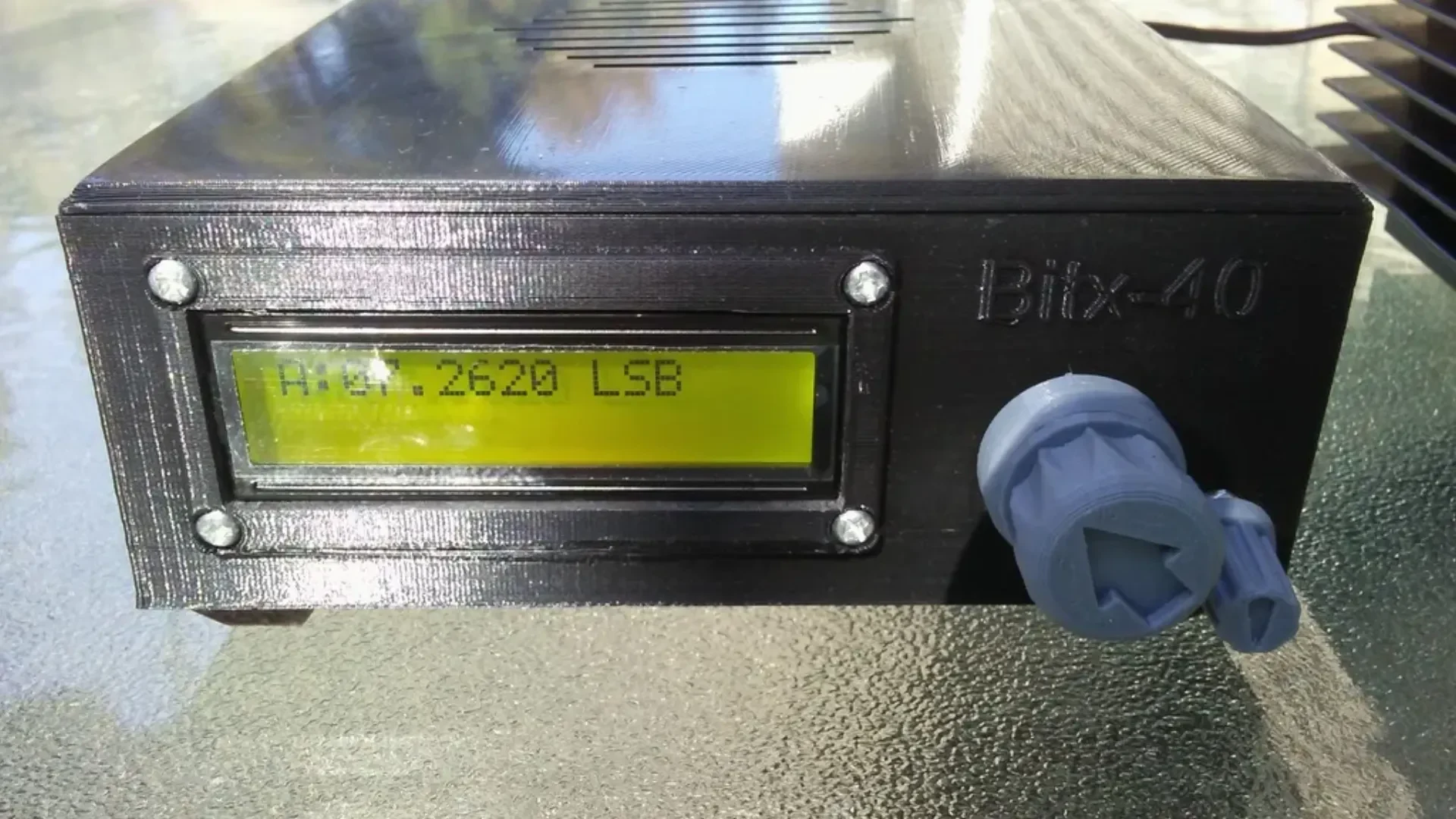

На изображении моей рабочей модели bitx40 еще не подключен SPEAKER MIC — все еще жду стереоразъем 2,5 мм.

Файлы и функции могут быть ИЗМЕНЕНЫ. Я постараюсь опубликовать соответствующую информацию с исправлениями по мере их возникновения. Также изображения могут не соответствовать выложенным файлам.

Если я могу чем-то помочь или настроить, дайте мне знать.

Пожалуйста, выкладывайте свои фотографии!

73 + млрд. н.у.,

WB9BBC-БИЛЛ

wb9bbc@yahooDOTcom

***Эй! Эта вещь все еще находится в стадии разработки. Файлы, инструкции, картинки, описания и прочее может измениться!
