Комплект приборной панели Volkswagen Jetta MK4 для Sony ...

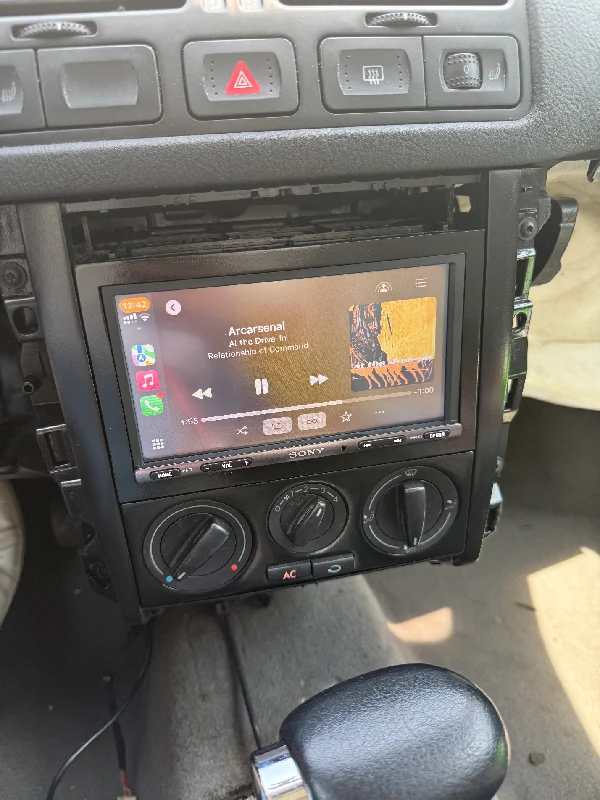

Специальный комплект приборной панели для установки Sony XAV-AX3250 в Volkswagen Jetta MK4 (у меня 2004 года выпуска, но я считаю, что он подойдет ко всем Jetta MK4 и, возможно, к другим VW той эпохи).

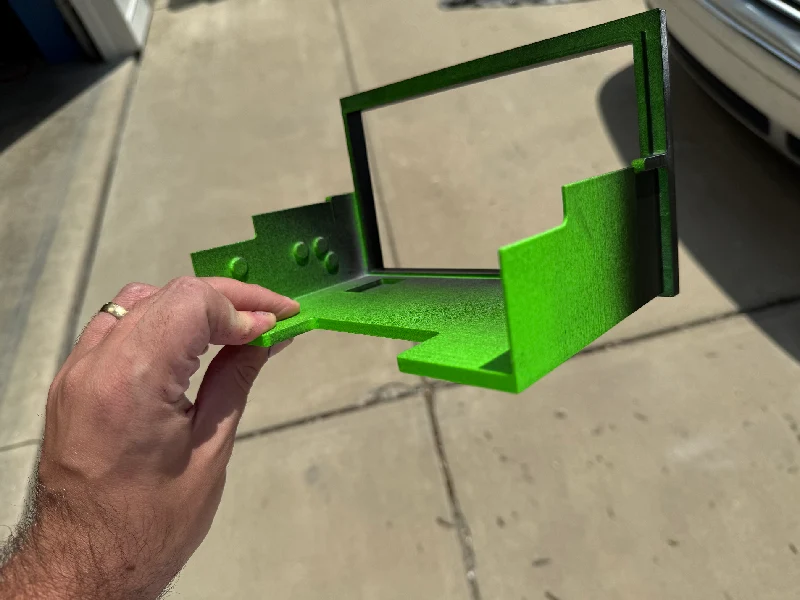

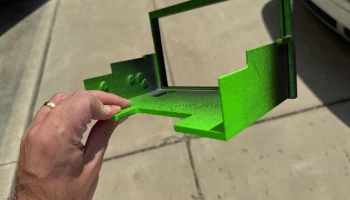

Устанавливается без инструментов и винтов. При печати лицевой стороной вниз из АБС-пластика на моем карбоне X1 боковые стороны имеют достаточную гибкость, чтобы раздвинуться при вставке радиоприемника, что позволяет выступам внутри зафиксироваться в выемках для винтов на XAV-AX3250. Центральная вкладка совпадает с прорезями на приборной панели, где было установлено штатное радио, а две вкладки фиксируются в рамке между отсеком для радио и небольшим отсеком выше (не знаю, что установлено в вышеуказанном отсеке в других комплектациях, но у моей Jetta просто была небольшая панель-заполнитель, закрывающая вышеупомянутый отсек.

Просто вставьте все, и все должно зафиксироваться на месте, допуски могут потребовать небольшой доработки в зависимости от принтера, но вы сможете просто слегка подпилить выступы, если у них возникнут проблемы с фиксацией.

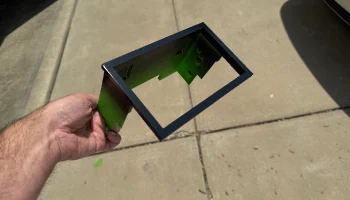

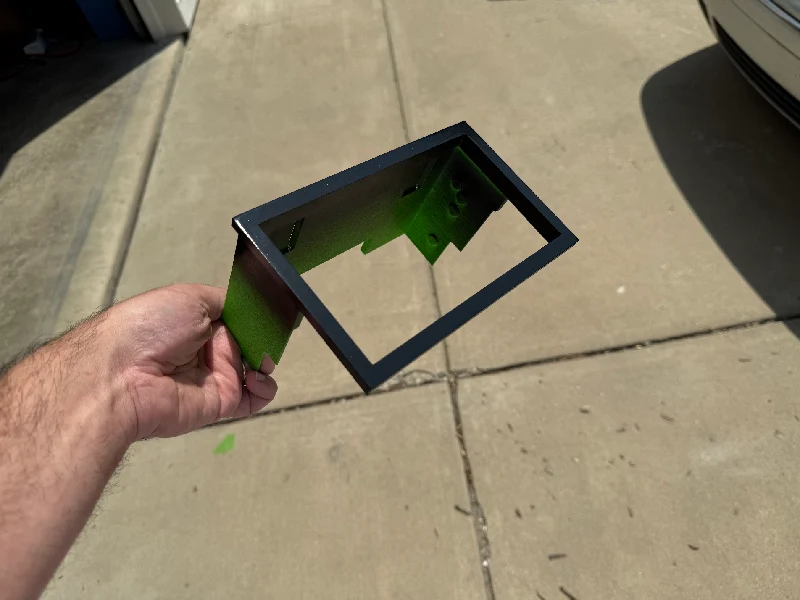

Я закончил свою работу с грунтовкой-наполнителем, отшлифовал до гладкости и покрыл спреем для винилового покрытия, чтобы он соответствовал стандартной отделке вокруг радио.

Распечатайте изображение лицом (отверстием для дисплея) на кровати лицевой стороной вниз. Лицо должно находиться под небольшим углом, чтобы соответствовать наклону приборной панели, чтобы лицо действительно было на одном уровне с кроватью, а не просто повернуто на 90 градусов, чтобы получить правильную ориентацию.

Напечатайте из ABS/ASA или аналогичного материала, который выдерживает температуру автомобиля на солнце и достаточно гибок, чтобы можно было согнуть раму и зафиксировать головное устройство в вкладки.
