10-дюймовый тренировочный барабанный пэд (eDrum)

После просмотра всех доступных тренировочных пэдов ни один из моих любимых не попал в диапазон моего принца.

Поэтому, после некоторых размышлений, я придумал эту конструкцию, которая позволяет прикрепить 10-дюймовую сетчатую головку барабана к корпусу и затянуть ее с помощью обода с помощью 8 выступов по бокам корпуса, как и у большинства настоящих барабанов.

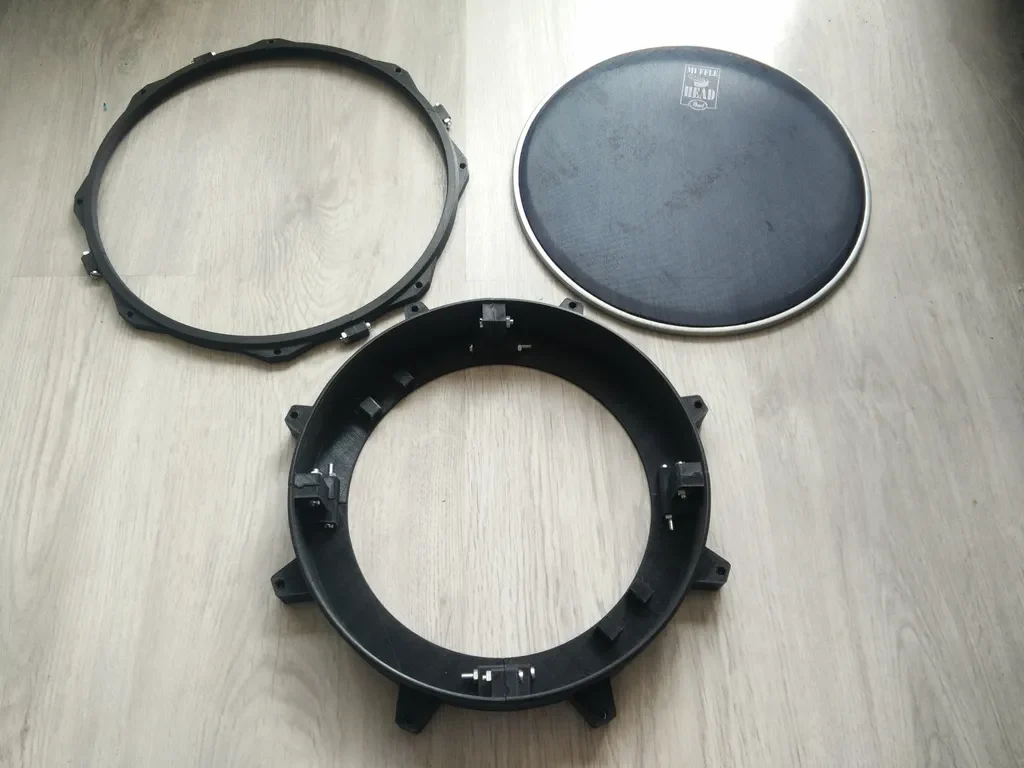

Накладка состоит из 2-х частей (3 с добавлением будущей поддержки);

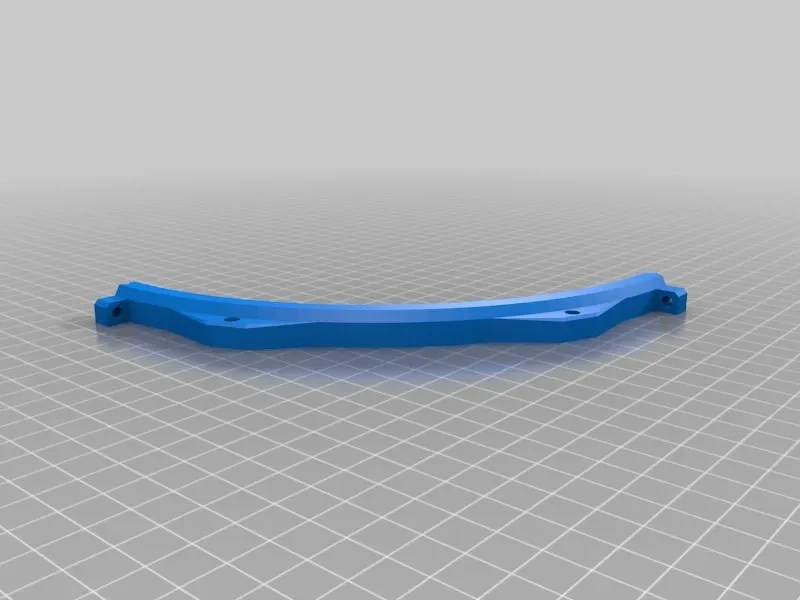

-Обод

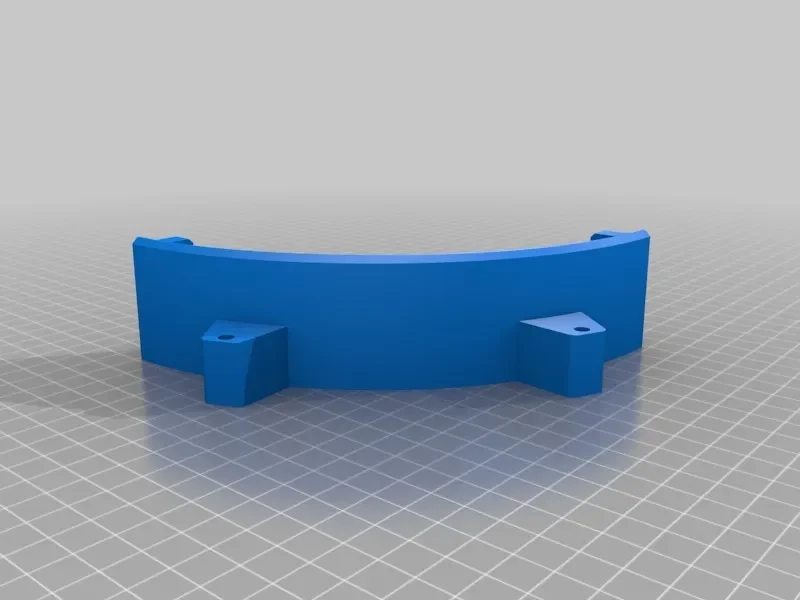

-Оболочка

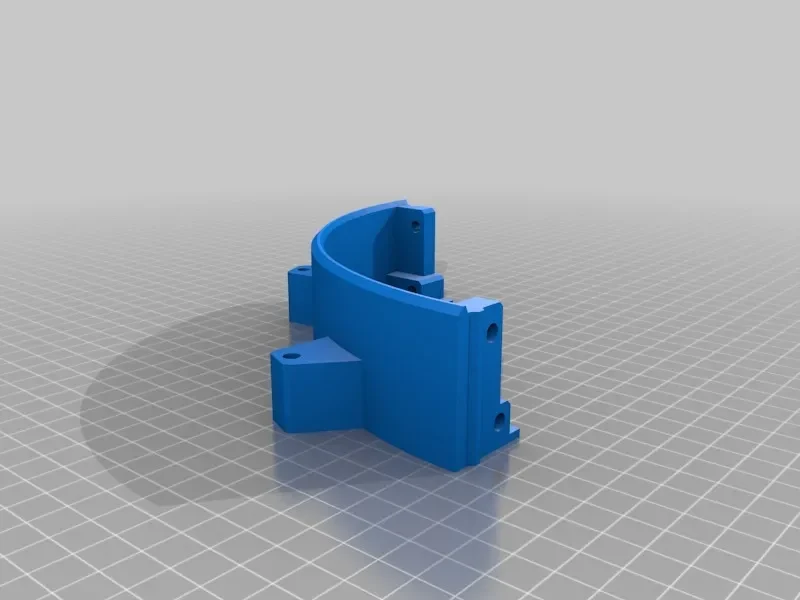

(-Оболочка с монтажными отверстиями доступна для будущего обновления eDrum)

Вам нужно будет распечатать по 4 штуки каждого типа (или по 2 штуки каждого типа оболочки, чтобы подготовиться к будущему обновлению eDrum).

В будущем сделаю крепление по центру для крепления пьезодатчика и разъема 6,3мм, чтобы сделать пэд электрическим барабанным пэдом.

У себя нет принтера? Свяжитесь со мной в моем магазине Etsy, и я буду рад распечатать его для вас: www.etsy.com/shop/XDr4g0nX3DPrinting

Настройки печати

Бренд принтера:

РепРэп

Принтер:

GEEETech i3 Pro B Металл

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

50% на обод, 25% на корпус.

Примечания:

Я использовал наполнение обода на 50%, чтобы сделать его более устойчивым к случайным ударам/щелчкам, еще большее увеличение увеличит прочность обода и сделает его более долговечным.

Для корпуса я использовал заполнение на 25%, чтобы сделать его достаточно легким и чтобы он не соприкасался с клюшками во время игры.

Пост-печать

Отделка

После печати снимите опоры с нижней стороны деталей обода и с внутренней стороны выступов на деталях корпуса.

После снятия опоры советую отшлифовать верхнюю кромку корпуса, чтобы пластик не порвал головку.

Сборка

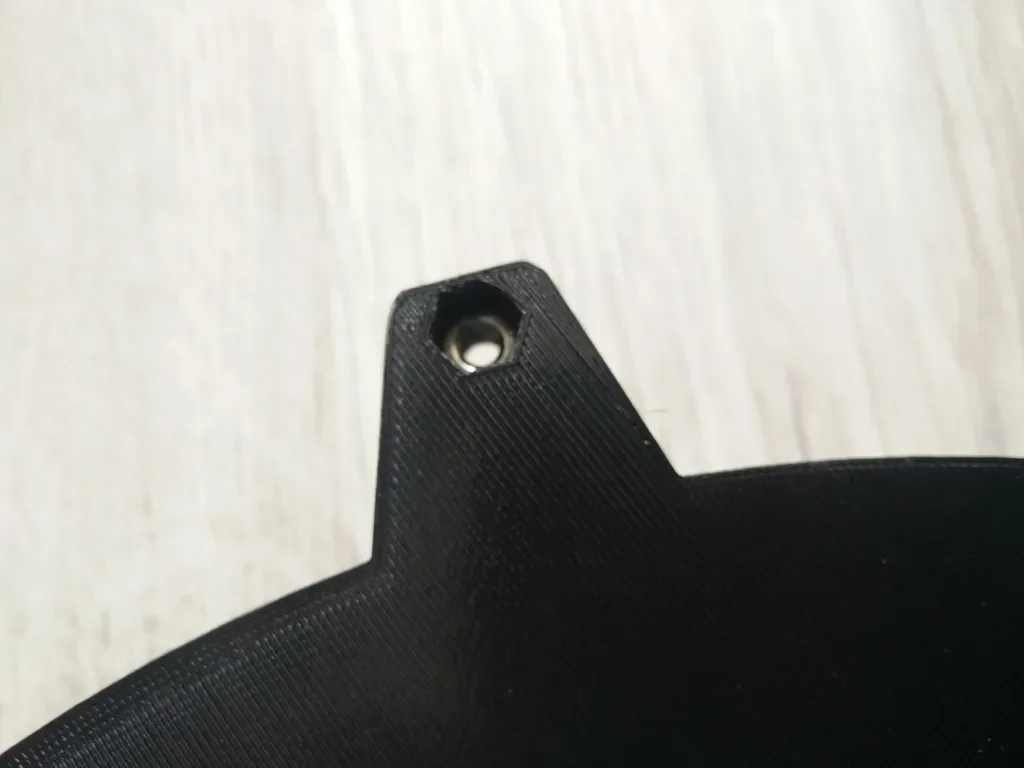

Для сборки обода вам понадобятся 4 болта М4х20 мм и 4 гайки М4.

Для сборки корпуса вам понадобятся 4 болта М4х20 мм, 4 болта М4х35 мм и 8 гаек М4.

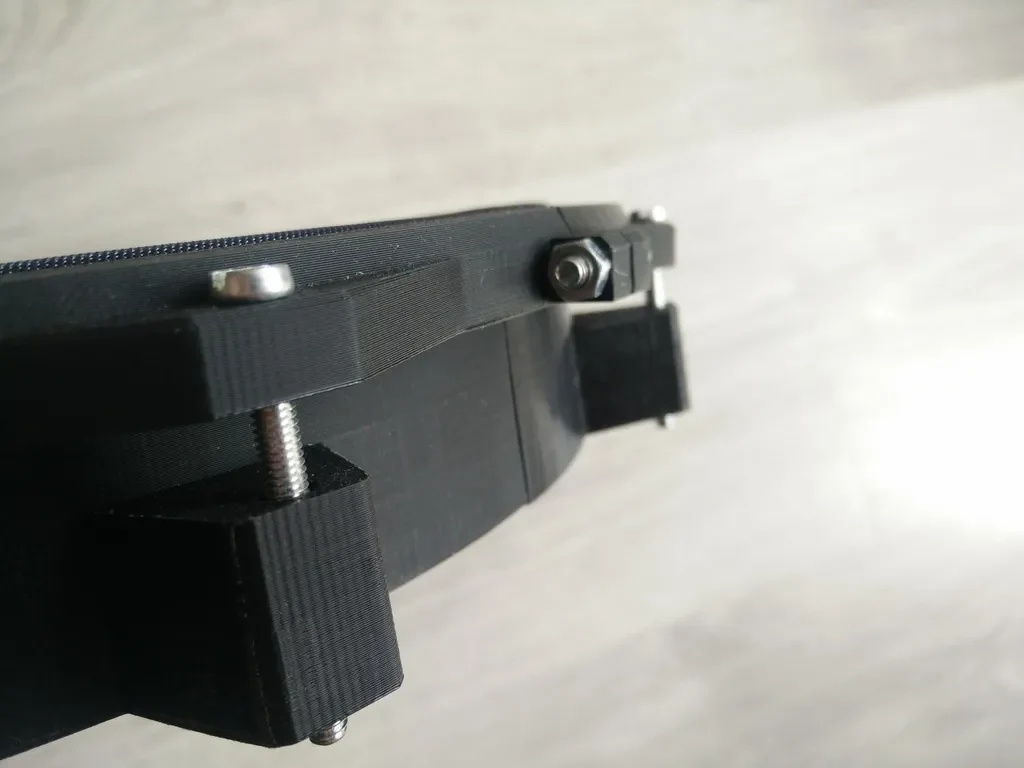

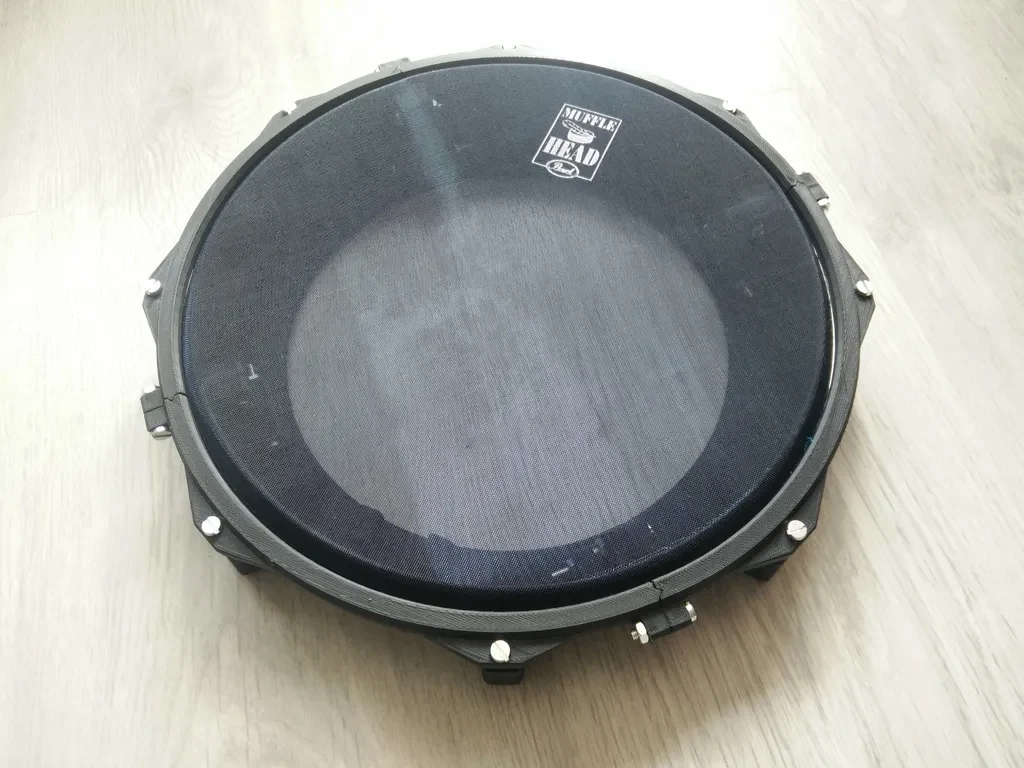

И, наконец, чтобы установить головку (может быть сетчатую или настоящую головку), вам понадобятся 8 болтов M4x35 мм и 8 гаек M4.

Не забудьте затянуть головку крест-накрест, чтобы не перетянуть ее и не порвать.
