Внимание
КРЫШКИ СОВМЕСТИМЫ, а на другом дизайн более оптимизирован...!
HOLY для 55-мм конверторов:
www.printables.com/de/model/389071-holy-qo-100-24ghz-2-45-turn-helix-dual-feed
Если можете, используйте ДРУГОЙ проект для 55-мм конверторов, у него гораздо лучшее расположение разъемов и т. д.
vy73 / сча��тливой печати
Сандор — DM4DS
______________________________________________________________________
Привет и спасибо за удивительный интерес к @twitter
Вот универсальный держатель и некоторая информация о нем.
«HOLY» означает «Спираль прошлого года» — спасибо Фло.
Прочтите это внимательно, спасибо
Обновление 05.11.2019
Обновлена обложка с версиями _thin и _ultra_thin.
Что это значит? Периметры меньше, меньше заполнения.
Попробуйте это в своем слайсере и выберите ту версию, которая вам нравится.
Куда оно подходит?

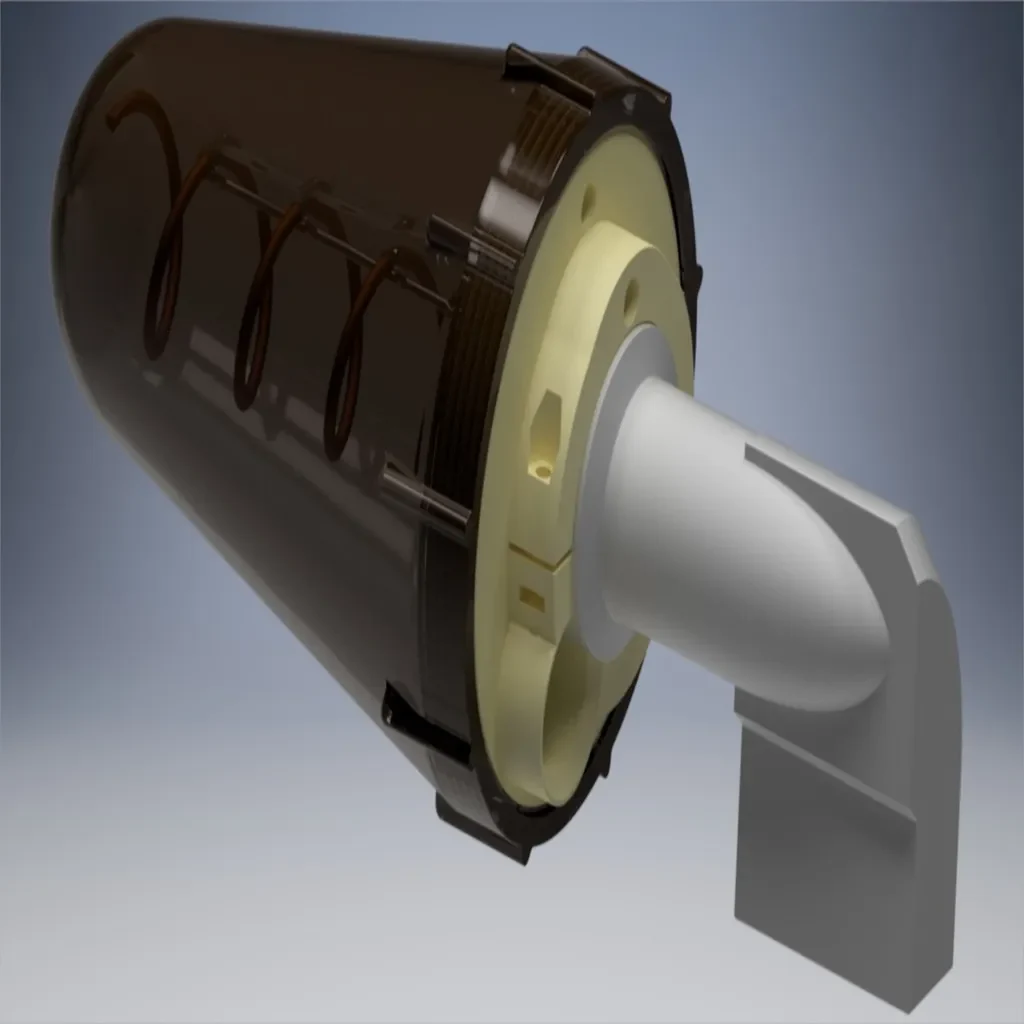

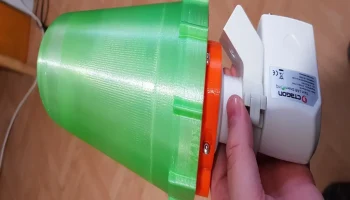

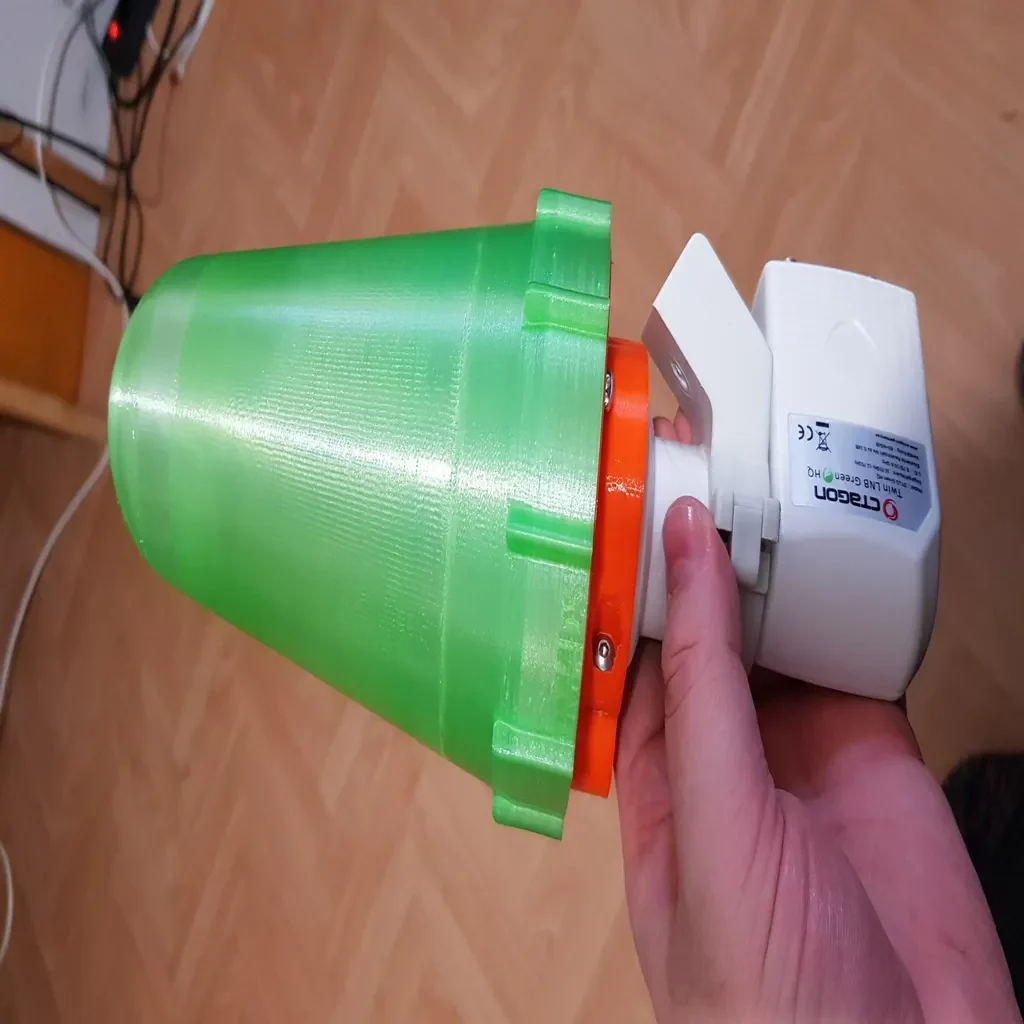

Он предназначен для любого конвертора с рупором и пластиком диаметром 60 мм.
Обложка
Крышка предназначена для печати в том виде, в котором она расположена, завинчивающейся частью вниз, БЕЗ опоры!
В верхней внутренней части имеется дополнительный материал с выступом под углом 65°, благодаря которому опора не требуется. На фотографиях показано заполнение 30 % — сплошные соты.
Отражатель

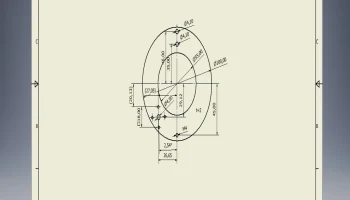

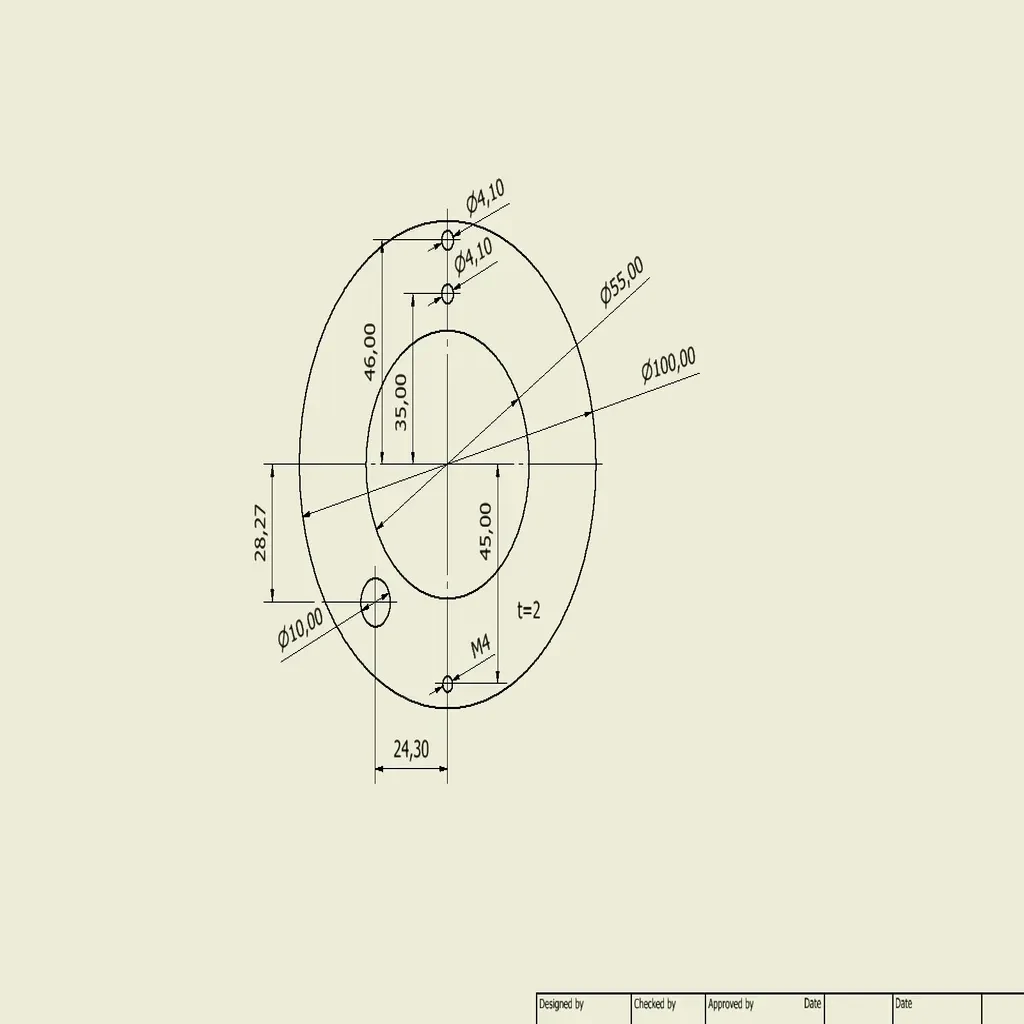

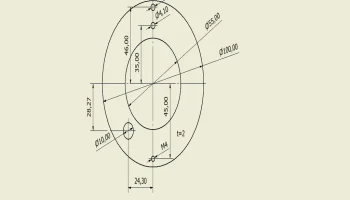

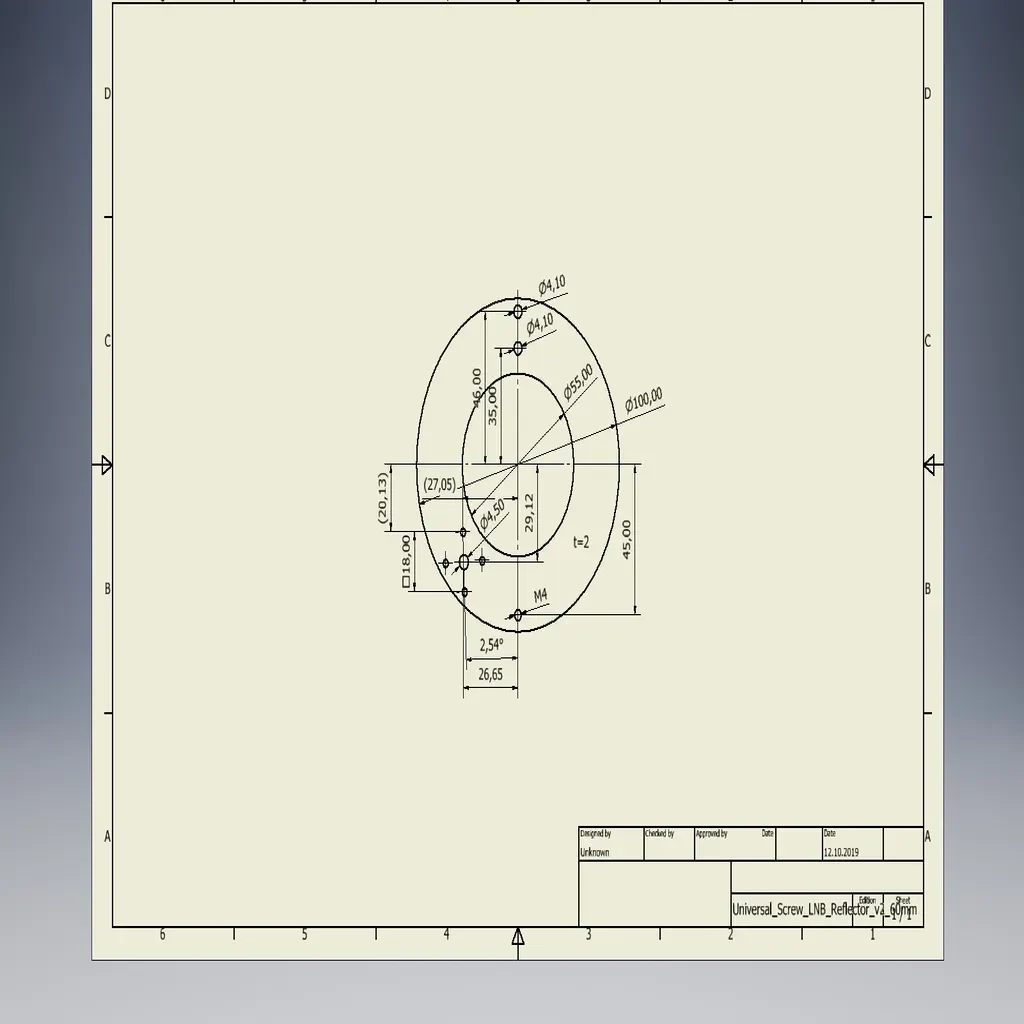

Для отражателя. я добавил файл DXF/DWG для использования с ЧПУ или для других целей. Также добавил фото со всеми размерами.
Держатель спирали

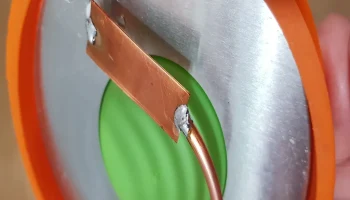

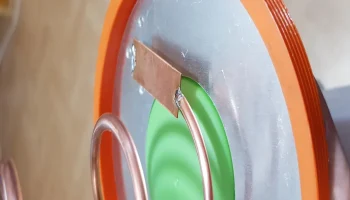

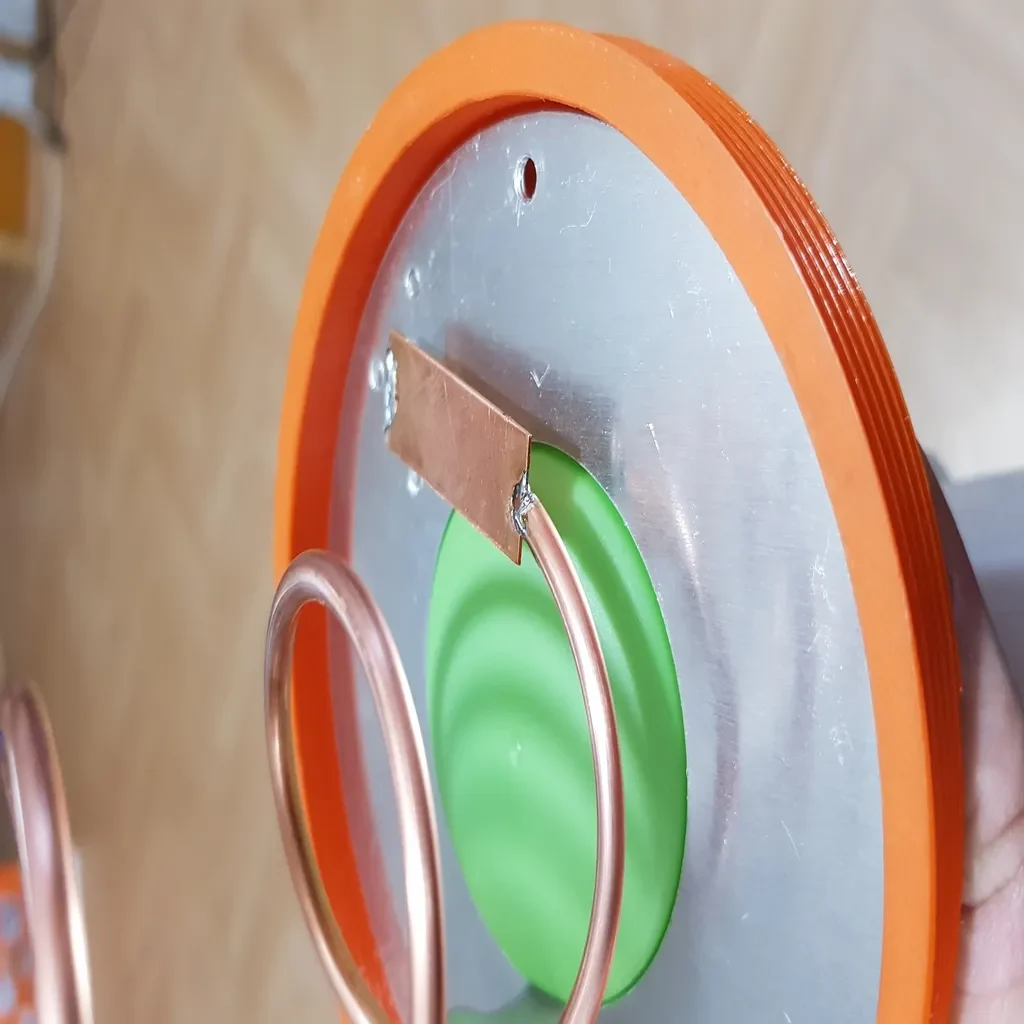

Он предназначен для СЛЕДОВАНИЯ по спирали. В качестве проволоки я использовал сечение 10мм², диаметр ~3,5мм. Отверстия на держателе имеют диаметр 4 мм, поэтому спираль помещается в небольшом пространстве.
Помощник по изгибу

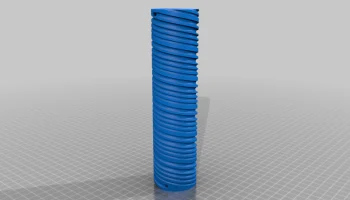

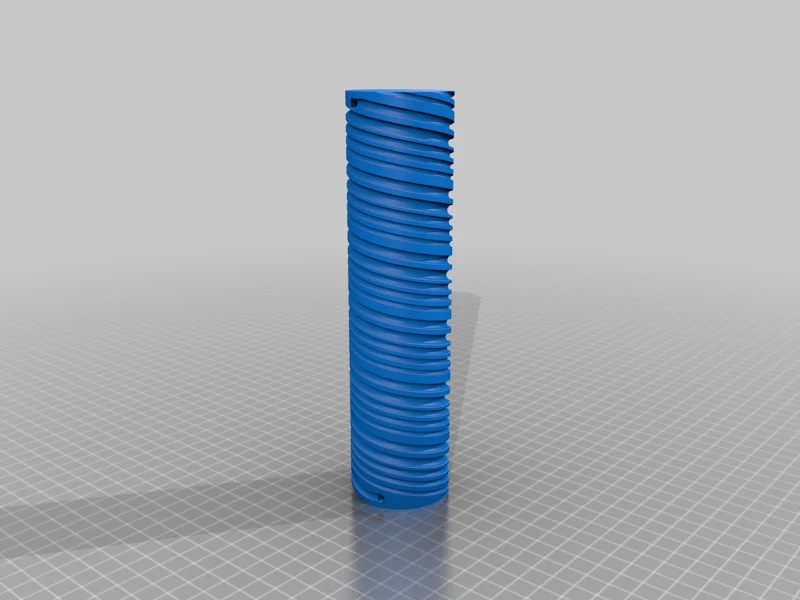

Чтобы было легче сгибать спираль, я также добавил Helix Maker. Это помощник, чтобы согнуть проволоку под правильным углом и диаметром. оберните проволоку вокруг помощника, и все готово.
Основной держатель

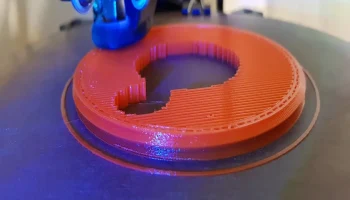

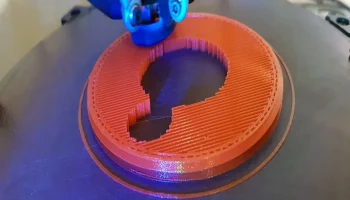

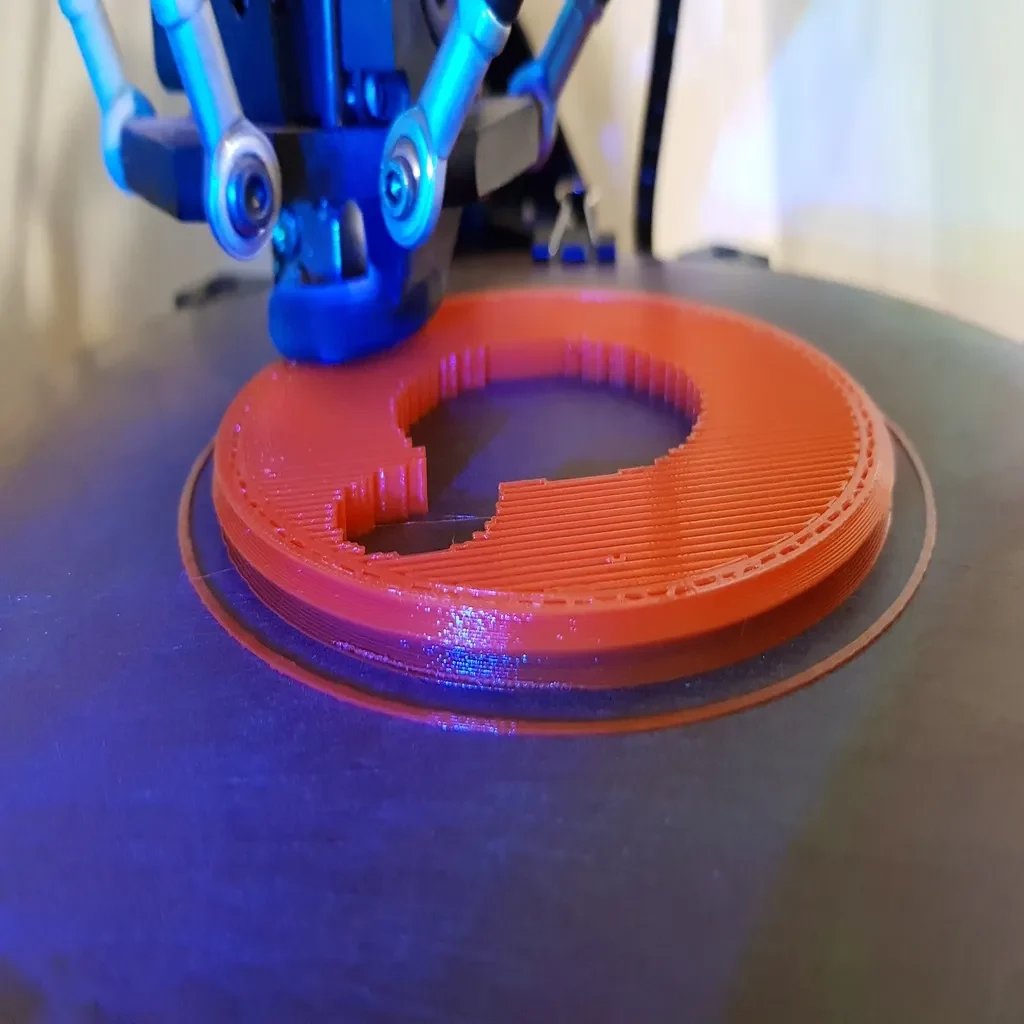

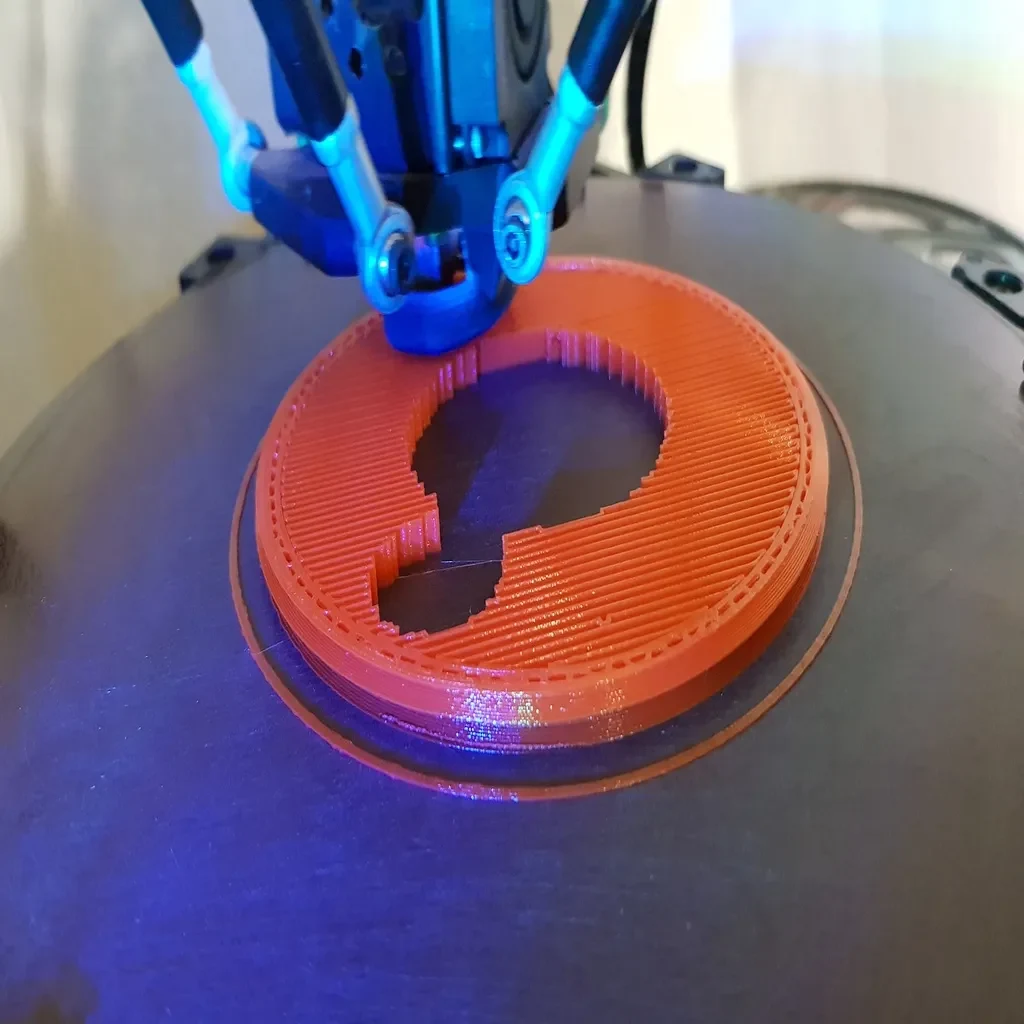

я напечатал его завинчивающейся стороной вниз. Тогда поверхность, на которой позже располагается отражатель, становится опорной поверхностью и немного шероховатой, но позже позади отражателя. Внешняя поверхность становится настолько гладкой, насколько ваш принтер выполняет свою работу. Но вы можете печатать так, как хотите.
Пожалуйста, распечатайте его с настройками «Поддержка только на платформе сборки», нет необходимости поддерживать поток.
29.10.2019: Добавлены фотографии
Винт, чтобы скрепить его

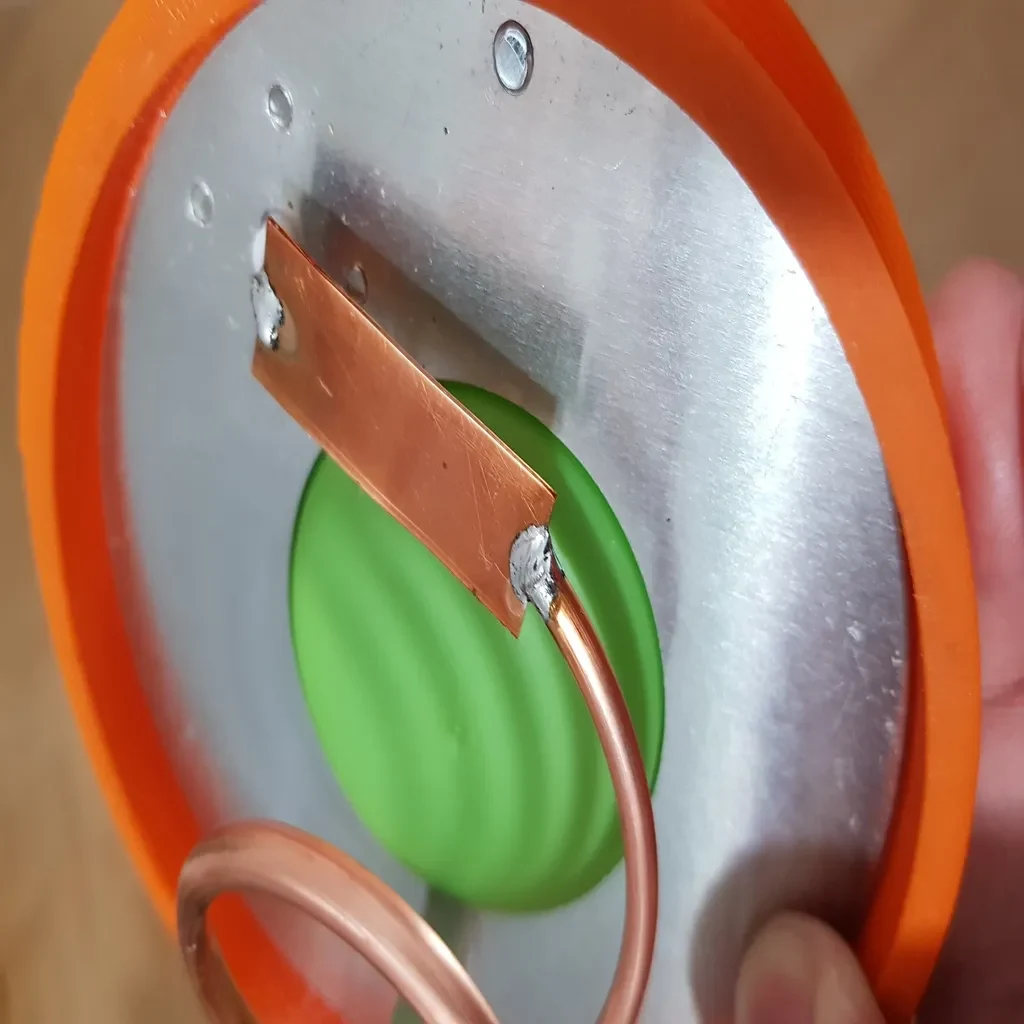

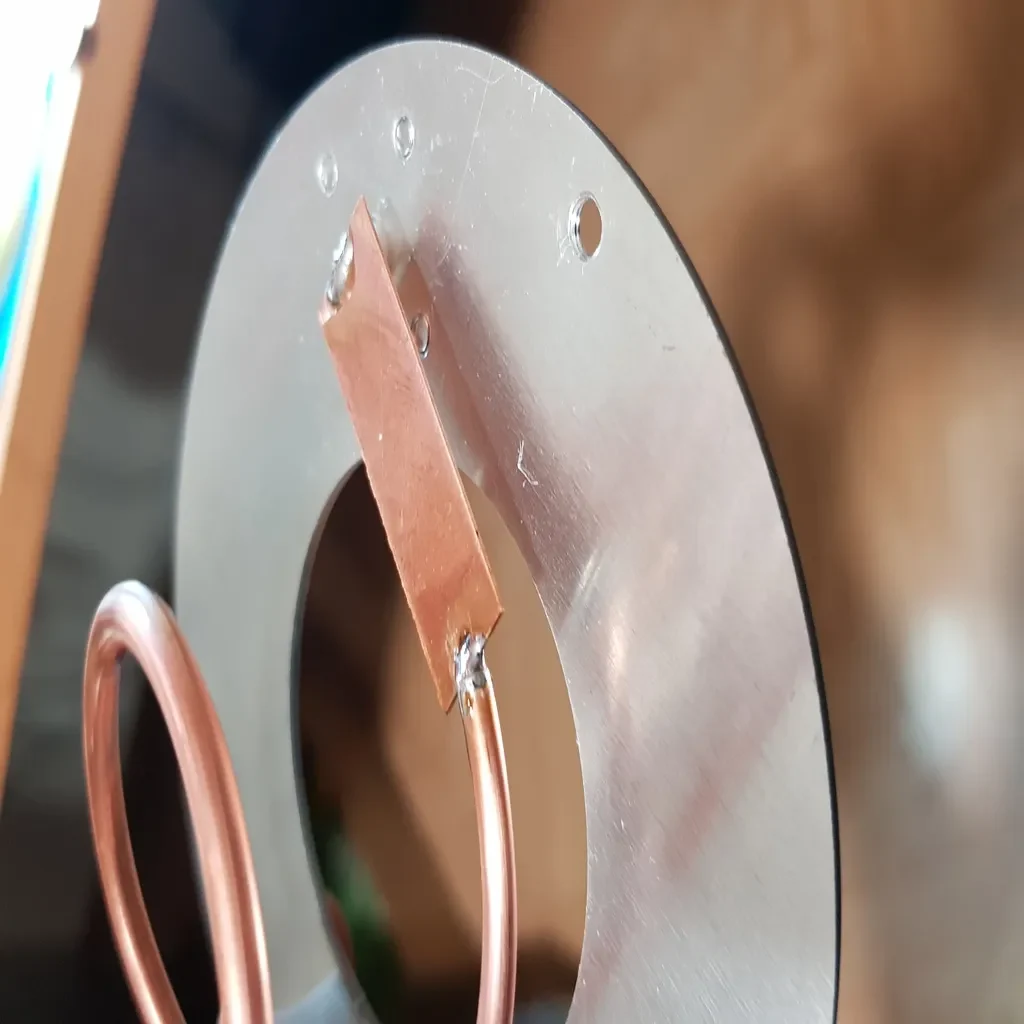

Для N-соединителя я выбрал фланец с расстоянием между отверстиями 18 мм. это стандартный n-разъем небольшого размера. Чтобы прикрутить его к отражателю, я использую M3x4 мм с алюминиевым отражателем толщиной 2 мм.
Держатель Helix прикручивается с отражателем между основным держателем с помощью M4x10 или M4x16. Для внутреннего винта я использую M4x16, для внешнего M4x10. Используйте то, что хотите.
Отражатель — основной держатель
Рядом с N-коннектором находится резьба М4 в отражателе! Он используется для привинчивания отражателя к основному держателю на держателе Helix, чтобы удерживать его, пока вы прикручиваете кабель к разъему, в противном случае, если вы нажмете слишком сильно, вы можете согнуть отражатель внутрь.
Вопросы?
Надеюсь, нет. если я что-то п��опустил, пожалуйста, напишите мне по электронной почте! я не очень часто бываю наthingiverse, поэтому ваше сообщение потеряется. Напишите мне письмо!
Какая версия вам нужна?
Версия 60 мм предназначена для небольшого разъема N/TNC/BNC с расстоянием между отверстиями 12,7 мм.
НО

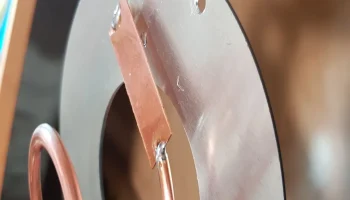

положение разъема смещено на 2,5мм в сторону, чтобы не задевать LNB, это необходимо компенси��овать линией передачи! Версия TNC 60 мм предназначена для всех разъемов с одним центральным отверстием, например, некоторых типов N, F-типа и т. д. В файле отверстие имеет размер 10 мм, и если вам нужно что-то другое, вам придется его отредактировать. Положение отверстия составляет 32,5 мм от конца спирали и находится в правильном положении для стандартной линии передачи 32 мм!
Вы знаете, какой из них вам нужен.
