Распределитель Powerpole с параметрическим плавлением An...

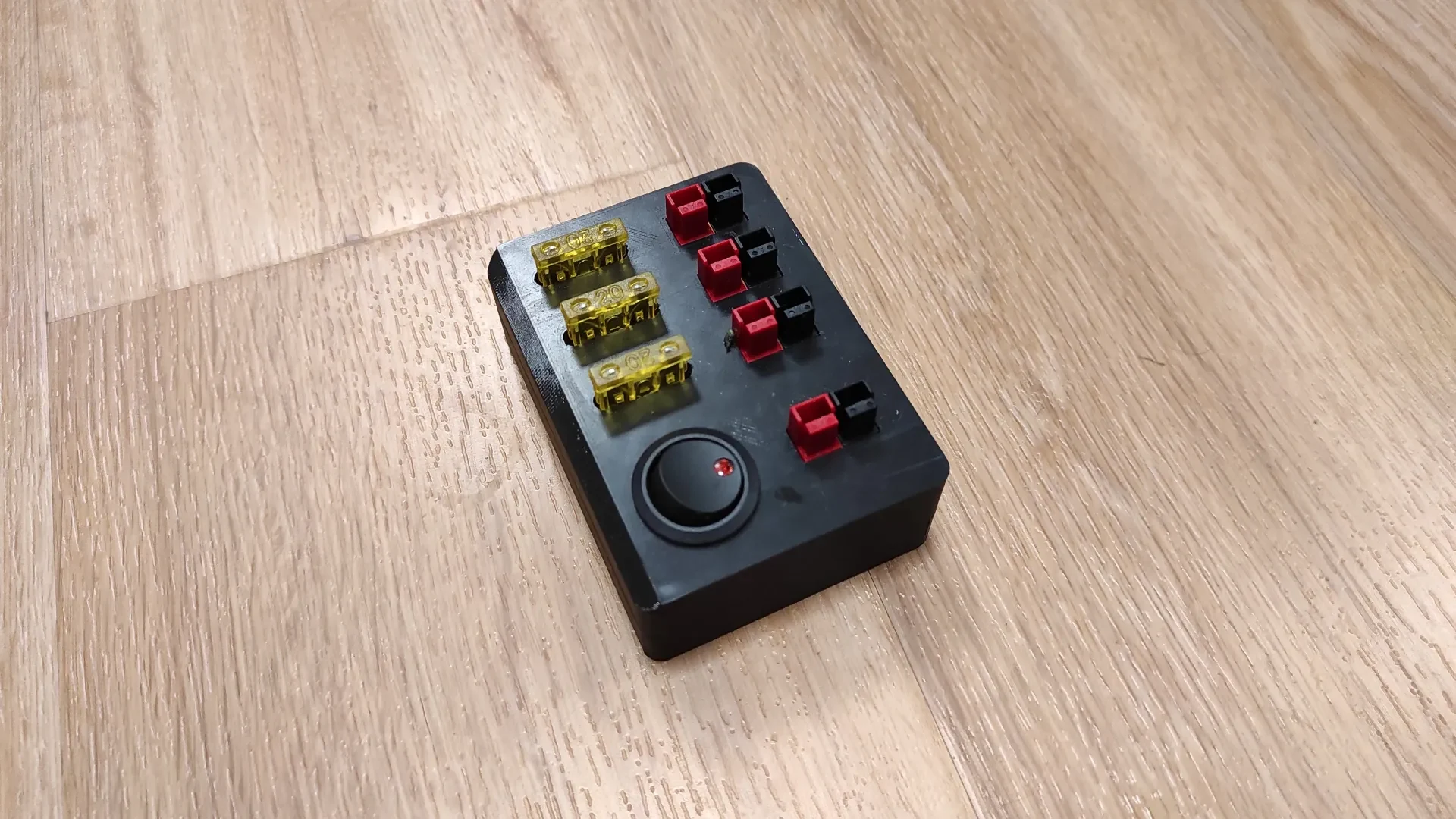

Мой взгляд на распределитель Anderson Powerpole. Поставляемые файлы stl предоставляют вам некоторые возможности, но вы можете использовать прилагаемый файл OpenSCAD, если хотите увеличить количество разъемов.

Список деталей:

автомобильные предохранители
зажимы предохранителей («кабельные колодки»)
переключатель для монтажа на панели (диаметр монтажного отверстия: 20,3 мм)
4 винта M3 8 мм с головками цилиндров
Кусок монтажного провода сечением 2,5 мм².

Инструкции:

Распечатайте корпус и крышку

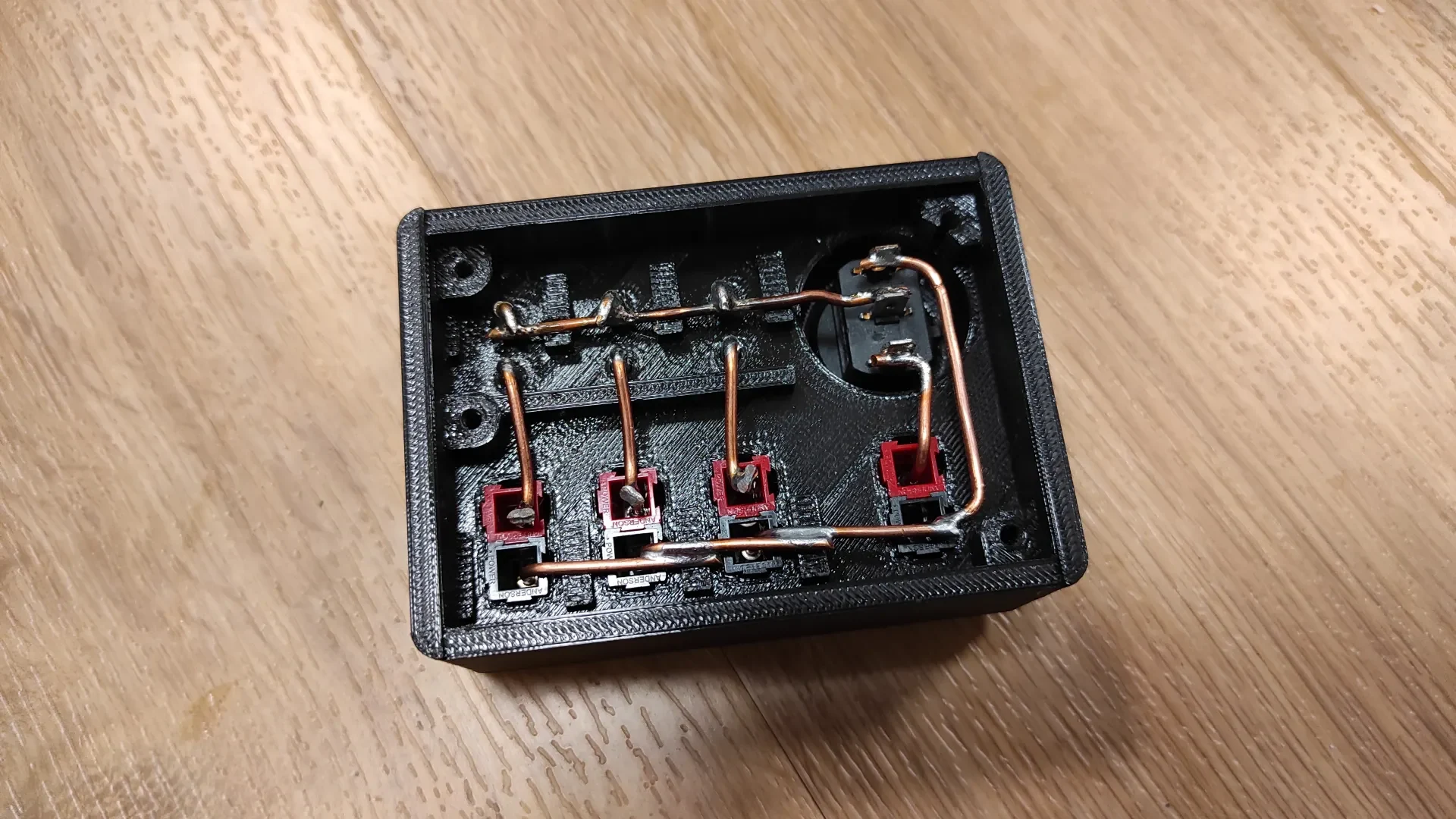

Припаяйте короткие кусочки медного провода к кабельным наконечникам и опорам опоры электропередачи (см. рисунок для справки).
Поместите опоры электропередачи в корпус
Используйте монтажный провод или нить, чтобы удерживать их на месте.
Наденьте зажимы на предохранители и вставьте их в корпус.
Вставьте переключатель в корпус

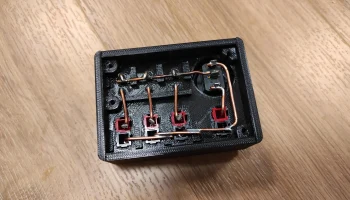

Согните медный провод, как показано на рисунке.
Используйте пандусы, чтобы зафиксировать дополнительные ��едные провода, и спаяйте все вместе.
Прикрутите крышку к корпусу
