Чехол для схемы зарядки Baofeng UV-5R

Чехол для схемы зарядки Baofeng UV-5R

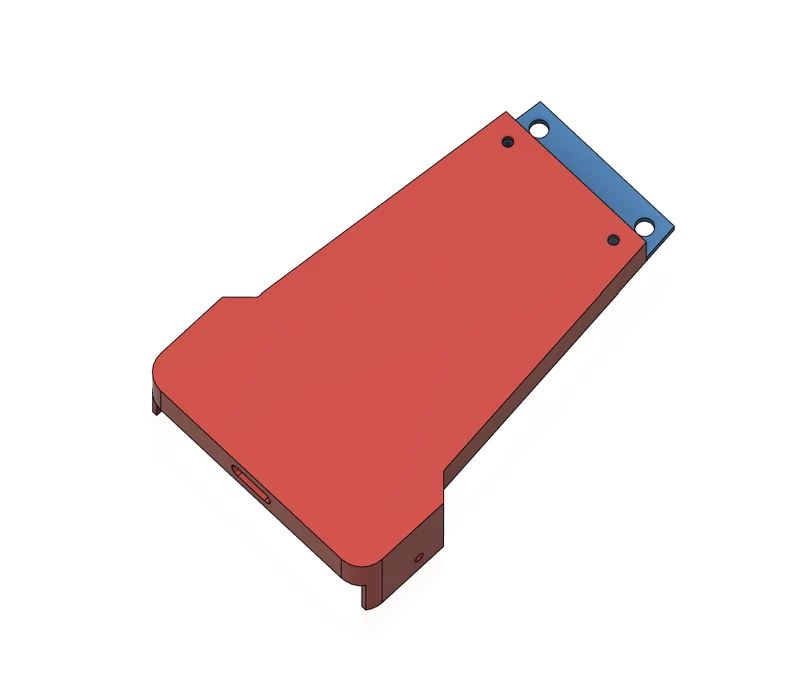

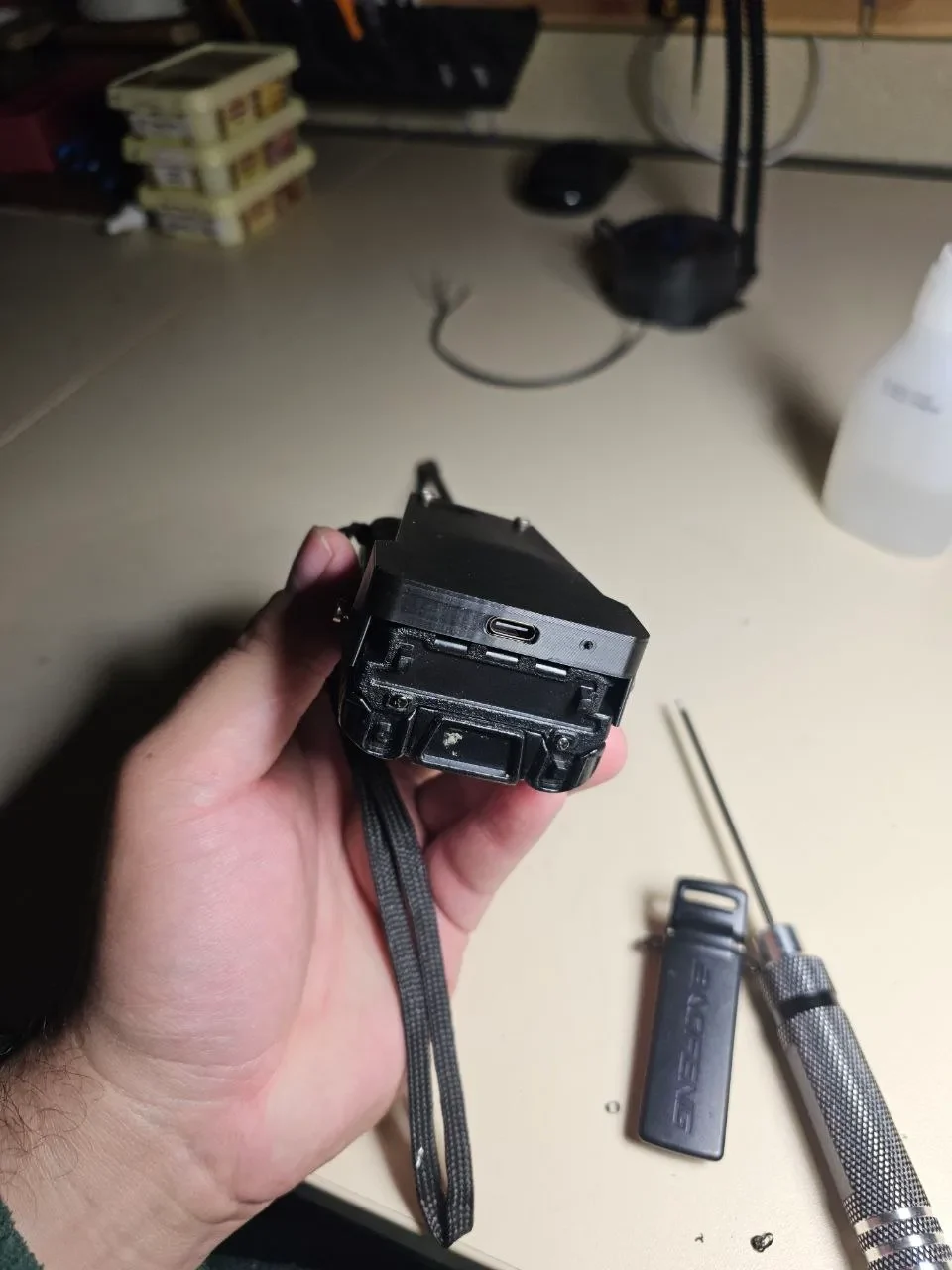

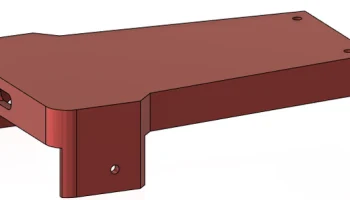

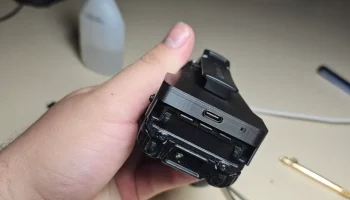

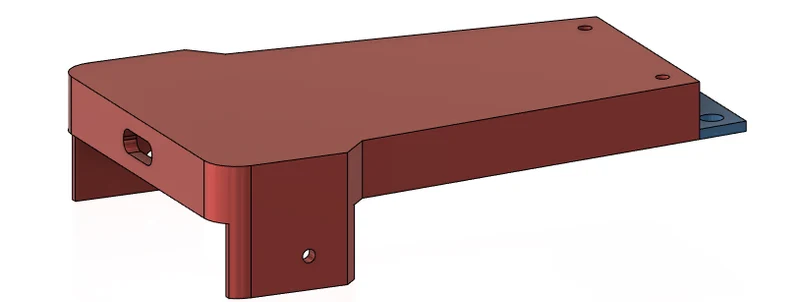

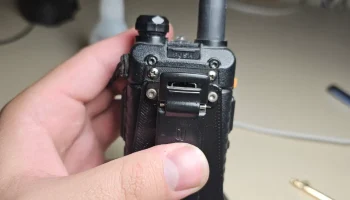

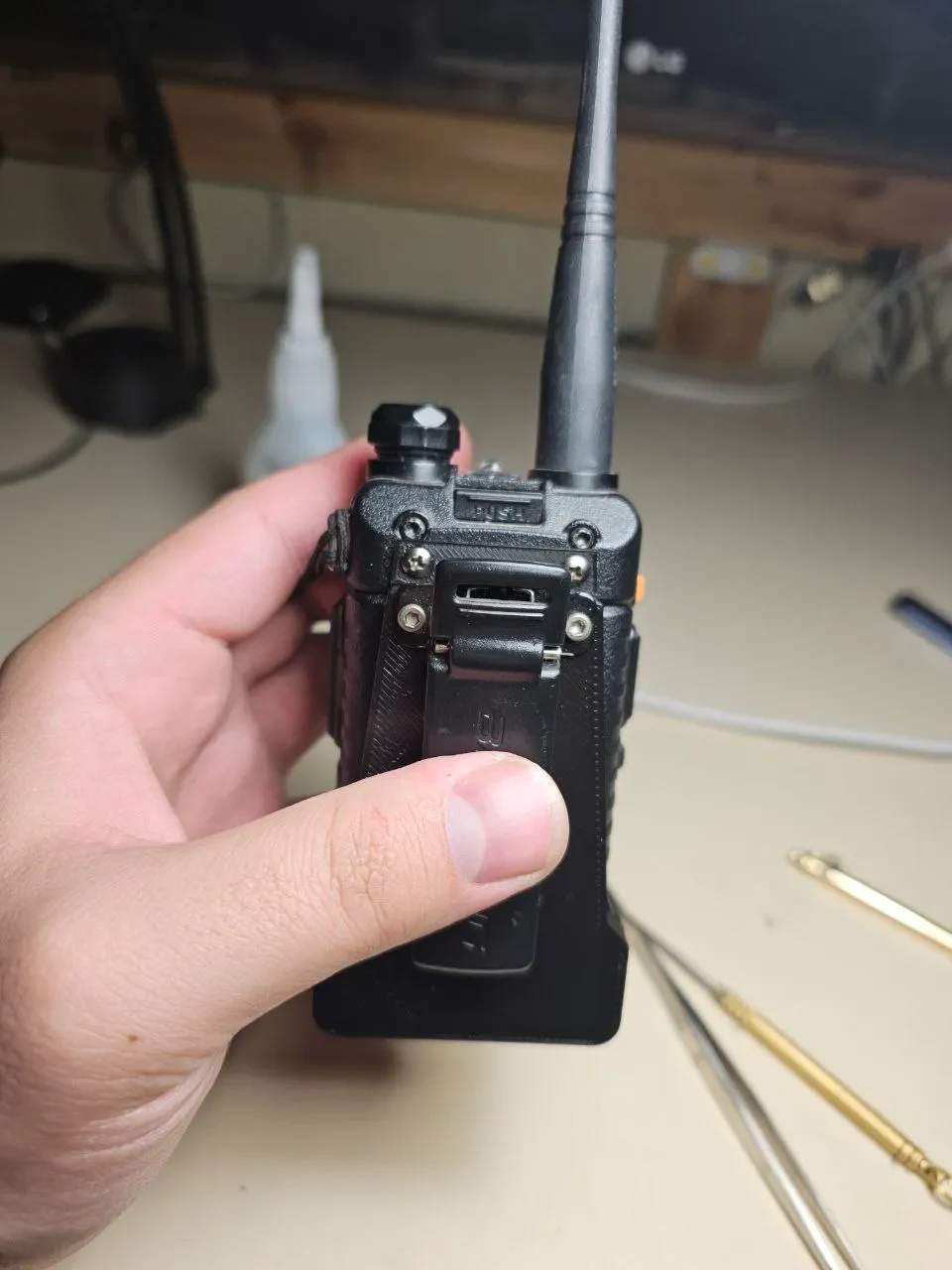

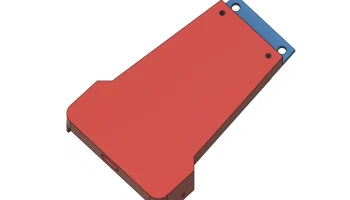

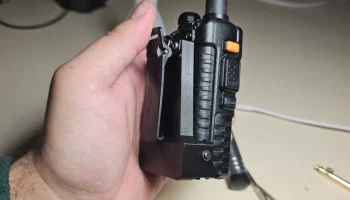

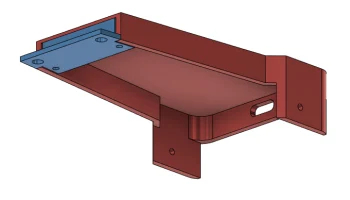

В этом чехле можно подключить радиоприемник Baofeng и аккумулятор, а также добавить схемы для зарядки аккумулятора от USB.

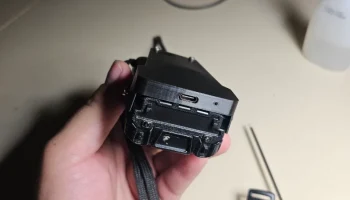

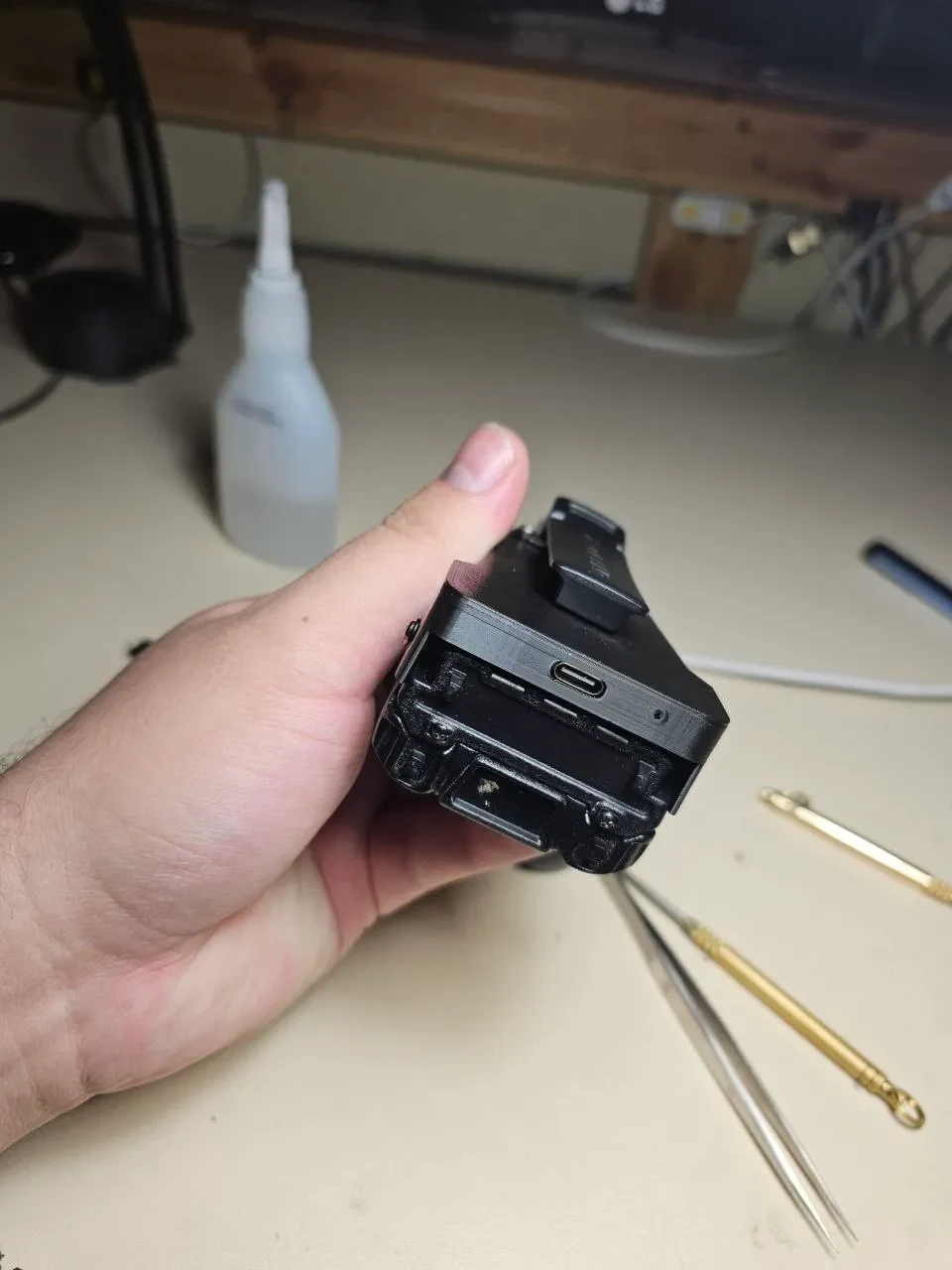

Очень раздражает то, что baofeng использовал док-станцию ​​для зарядки в качестве единственного варианта зарядки, поэтому я хотел заряжать свой UV-5R от USB. Для зарядки можно использовать любые модули, этот чехол лишь поможет вам ее скрыть.

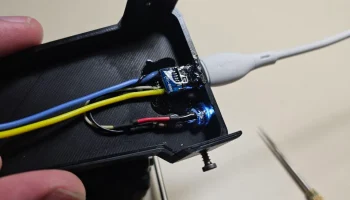

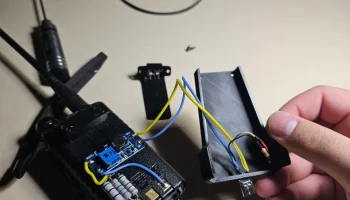

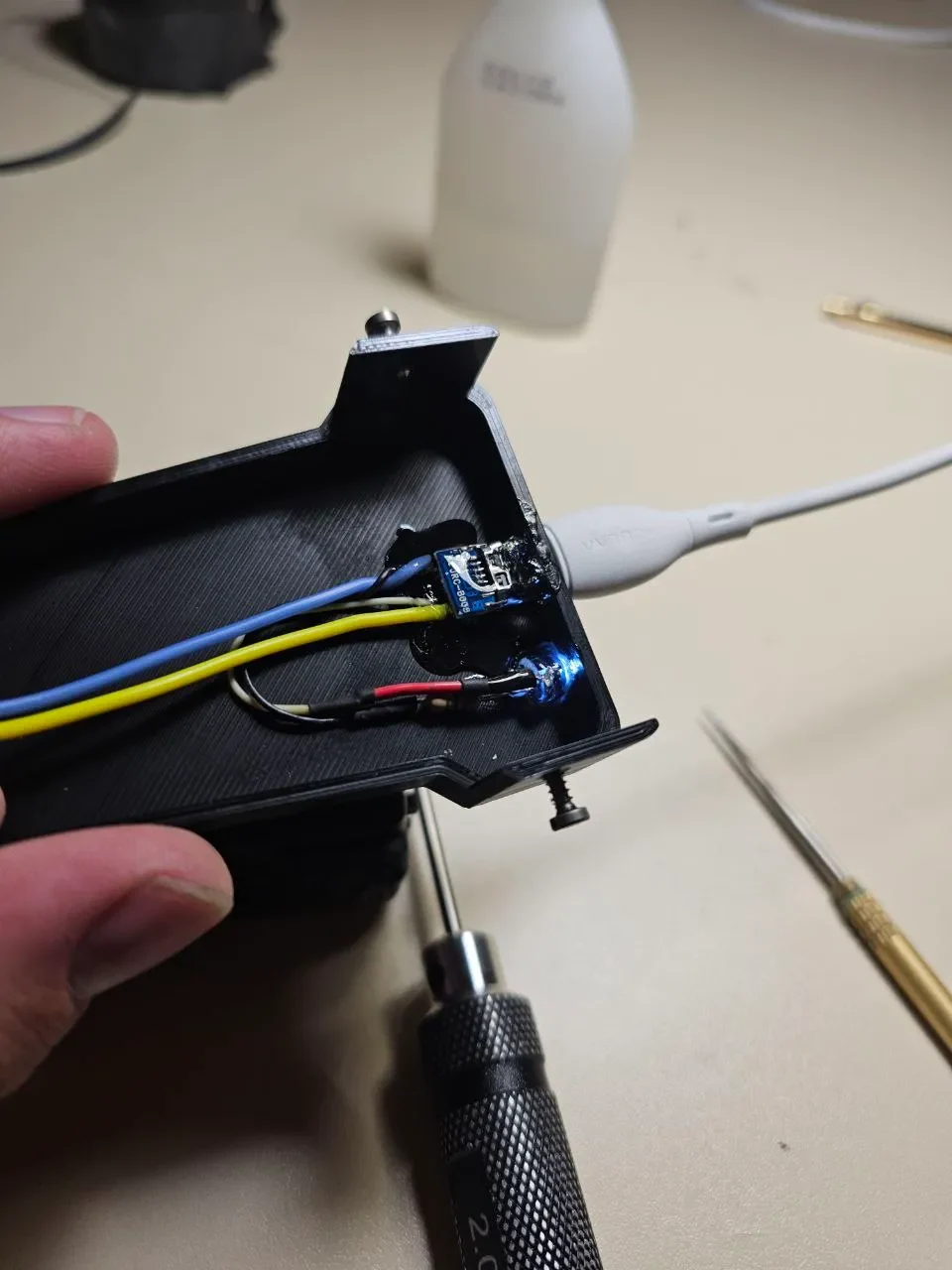

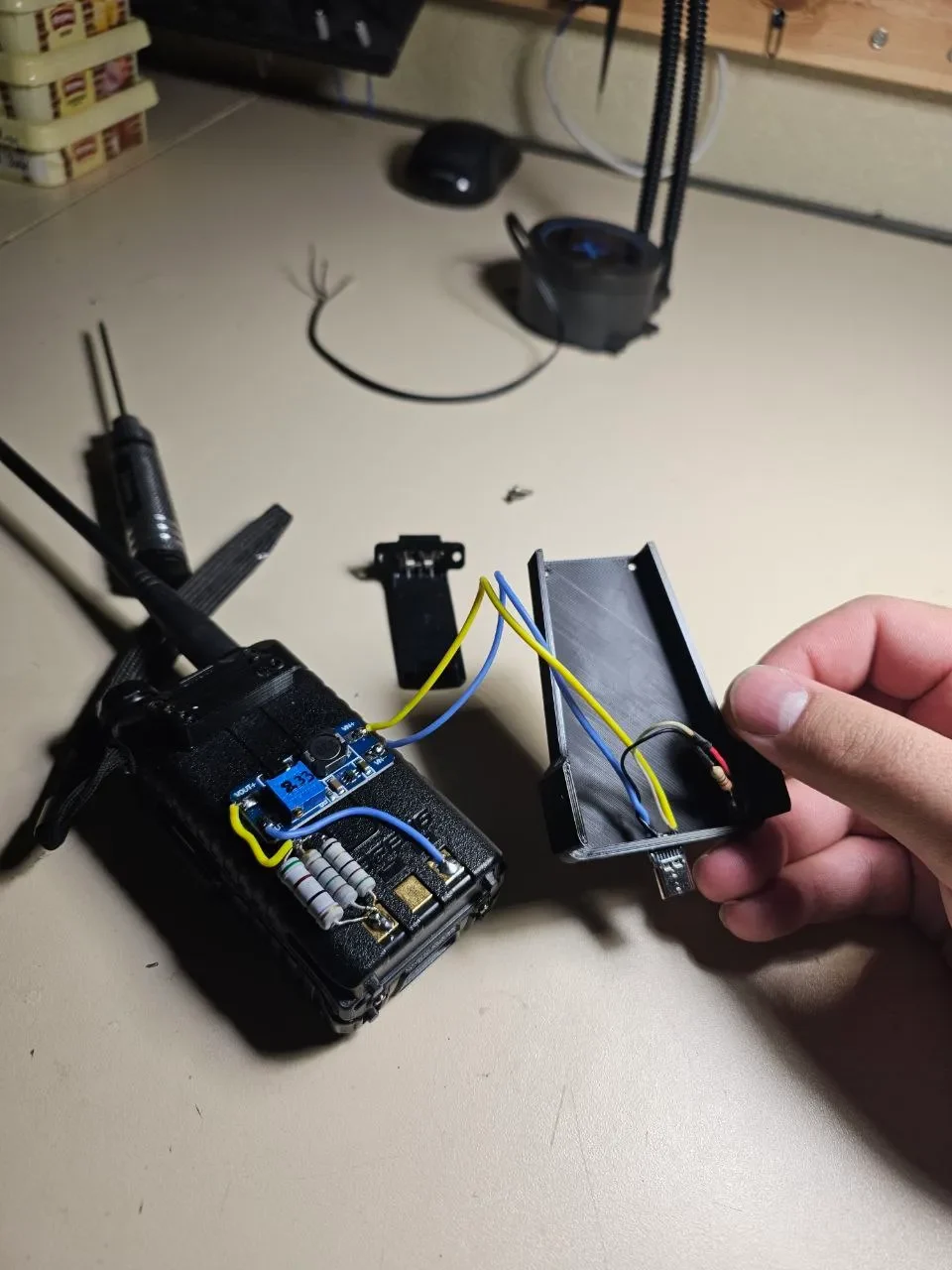

Для зарядки аккумулятора необходимо подать напряжение 8,4В и ограничить ток. В моем случае я использовал повышающий модуль, установил его на 8,3 В (для безопасности) и ограничил ток сопротивлением 5 Ом.
Будьте осторожны, используя сопротивление с достаточной номинальной мощностью. Необходимое сопротивление около 1-2 Вт.

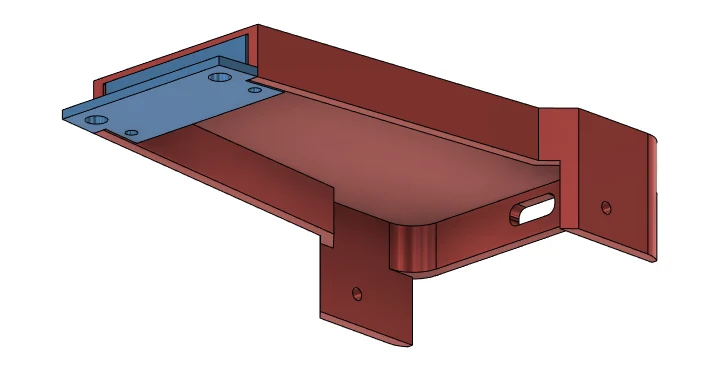

Дополнительных креплений для фиксации модулей внутри нет, поэтому используйте клей.
Обратите внимание: эта штука починит аккумулятор и сделает его небыстро заменяемым.

Оптимизирован для печати FDM

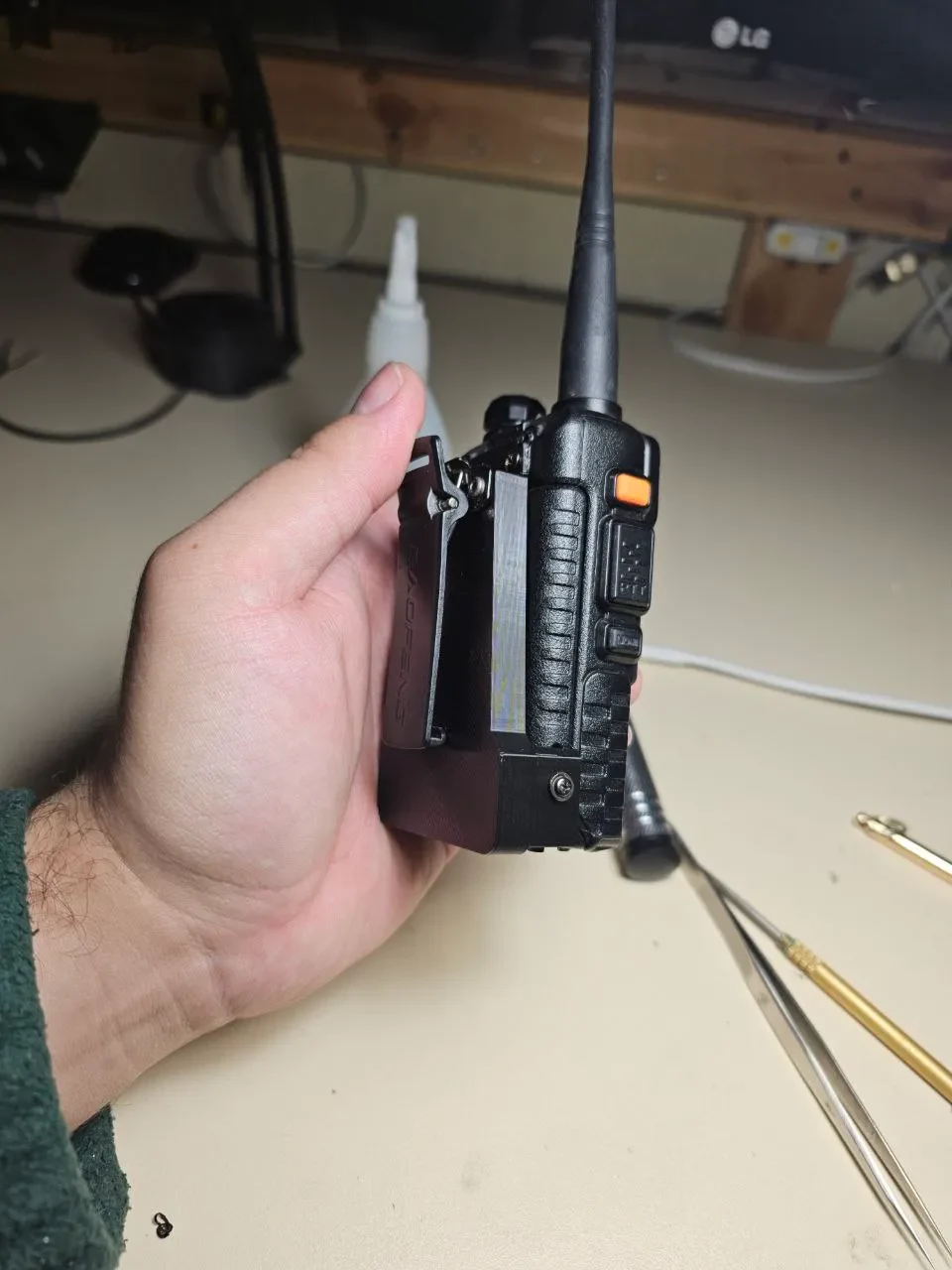

Сделано для модели: Baofeng UV-5R может быть совместимо с другими, я не знаю.
Рекомендуемые винты: толщина 2 мм и длина 7 мм
