Крепление для штатива Bullseye LNB

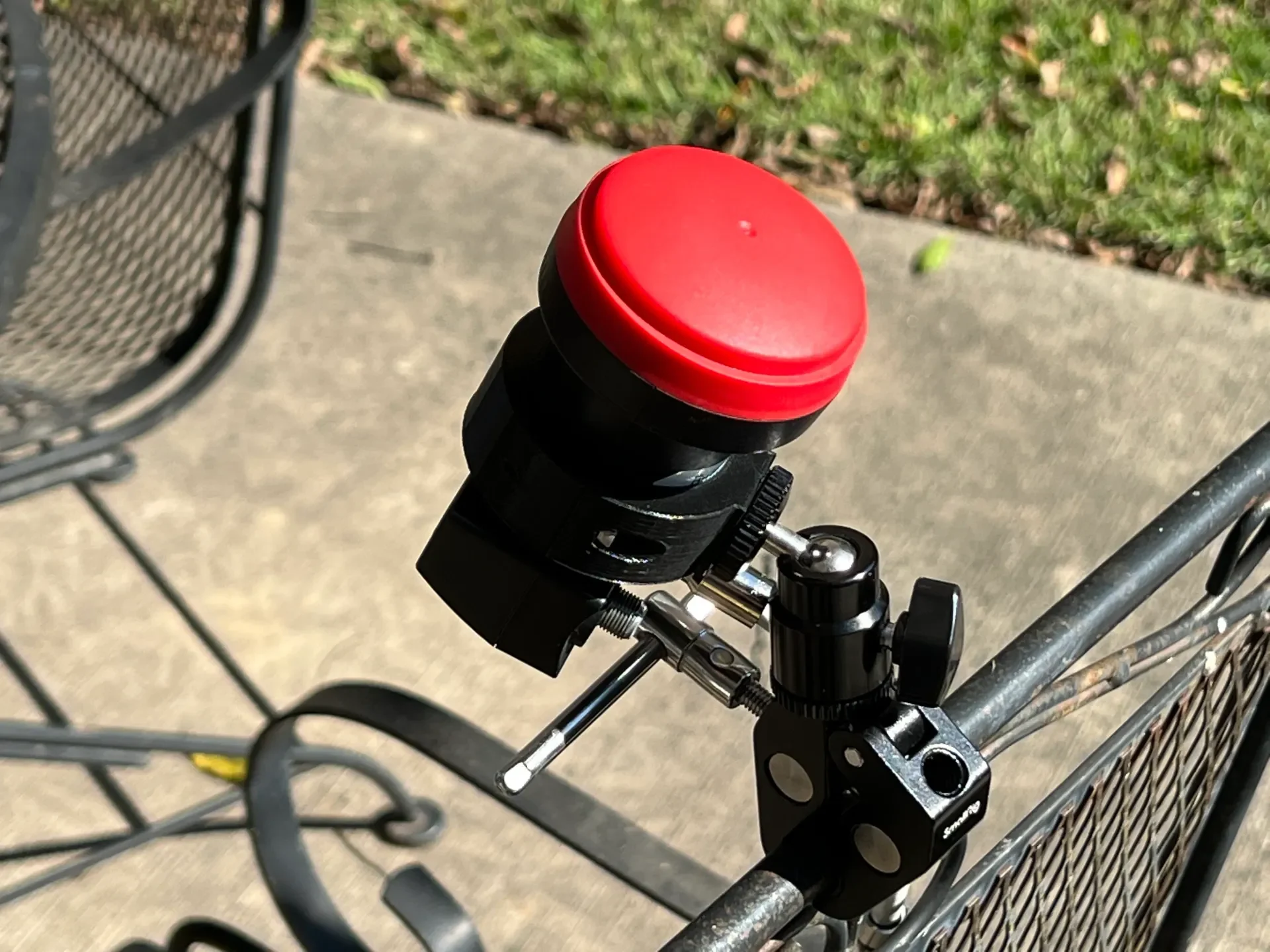

Используйте это для установки конвертора Bullseye на штатив. Я использую это для своей станции «Ловец снов», где мне не нужна полная антенна, просто конвертер направлен прямо на спутник. Крепление в виде штатива отлично работает, потому что вы можете приобрести дешевые и широко доступные шаровые крепления и зажимы.
Особенности:
Болты можно регулировать сверху, чтобы можно было регулировать перекос без необходимости изменения az/el.
Точка крепления штатива имеет ограничитель, чтобы он не перетягивался; это важно, потому что корпус конвертора может треснуть при минимальном усилии (угадайте, откуда я знаю...)
Спецификация:
1x напечатанный «top.stl» из PETG или аналогичного материала, устойчивого к внешним воздействиям
1x напечатанный «bottom.stl» из PETG или аналогичного материала, устойчивого к внешним воздействиям
2 болта размером от M3x12 до M3x16; Я использовал торцевую головку, но и другие тоже подойдут.
Инструкции:
Распечатайте обе стороны.
Используйте нагретые винты или метчики, чтобы нарезать резьбу для двух винтов и крепления штатива.
Поместите ЛКМ в крепление и скрепите две половинки винтами М3; допуск должен быть правильным, но если вы обнаружите, что он немного болтается, просто добавьте немного виниловой изоленты на внутреннюю часть крепления.
Установите конвертор на крепление и прицельтесь; ослабьте винты M3 и поверните LNB так, как необходимо, чтобы правильно установить перекос.
Порядок прицеливания с помощью ловца снов: на плате имеется встроенный светодиод, сигнализирующий о полученных кадрах; цель максимизировать этот полученный сигнал. После того, как общий азимут и угол места (влево/вправо, вверх/вниз) установлены, откройте веб-страницу ловца снов и прочитайте полученный сигнал. Отрегулируйте перекос, чтобы максимизировать сигнал. Если вы обнаружите, что даже после того, как эти кад��ы не принимаются постоянно, вам, возможно, придется добавить рупор на конце вашего яблочка, чтобы максимизировать получаемый сигнал — обратитесь к форумам других сетей за инструкциями по этому поводу. это.
