Корпус HamClock

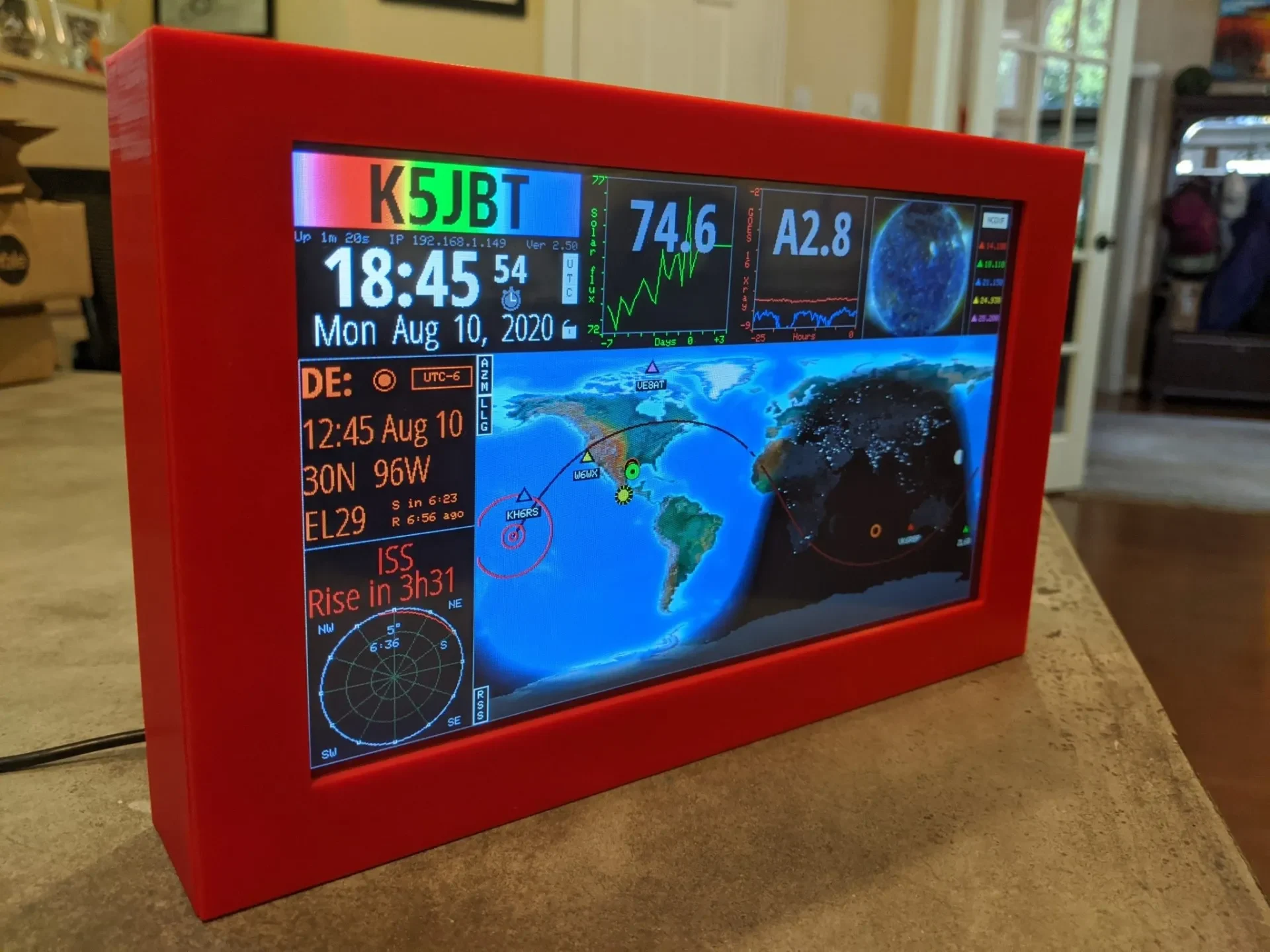

Это случай HamClock от WB0OEW, как описано на его веб-сайте. Он предназначен для размещения Adafruit Feather Huzzah ESP8266 и 9-дюймового ЖК-дисплея от BuyDisplay.

Если вам нравятся мои проекты, пожалуйста, подумайте о том, чтобы купить мне кофе!

Распечатать инструкции
Печать

Они едва поместятся на кровать Prusa i3 — печать высотой 0,2 мм без опоры. Деформация этих деталей может стать проблемой, поэтому для отпечатков из PLA рекомендуется нанести тонкий слой клея ПВА.

Сборка
Подключите Huzzah к ЖК-дисплею, как описано на веб-сайте HamClock. Обратите внимание, что не обязательно выполнять все подключения к питанию и земле USB, достаточно по одному (я использовал контакты 38 и 40). В корпусе достаточно места для установки стандартных перемычек Dupont, поэтому вы можете использовать их без пайки.

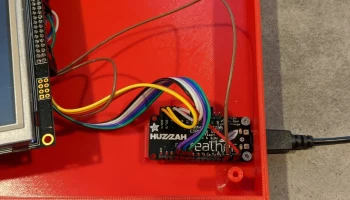

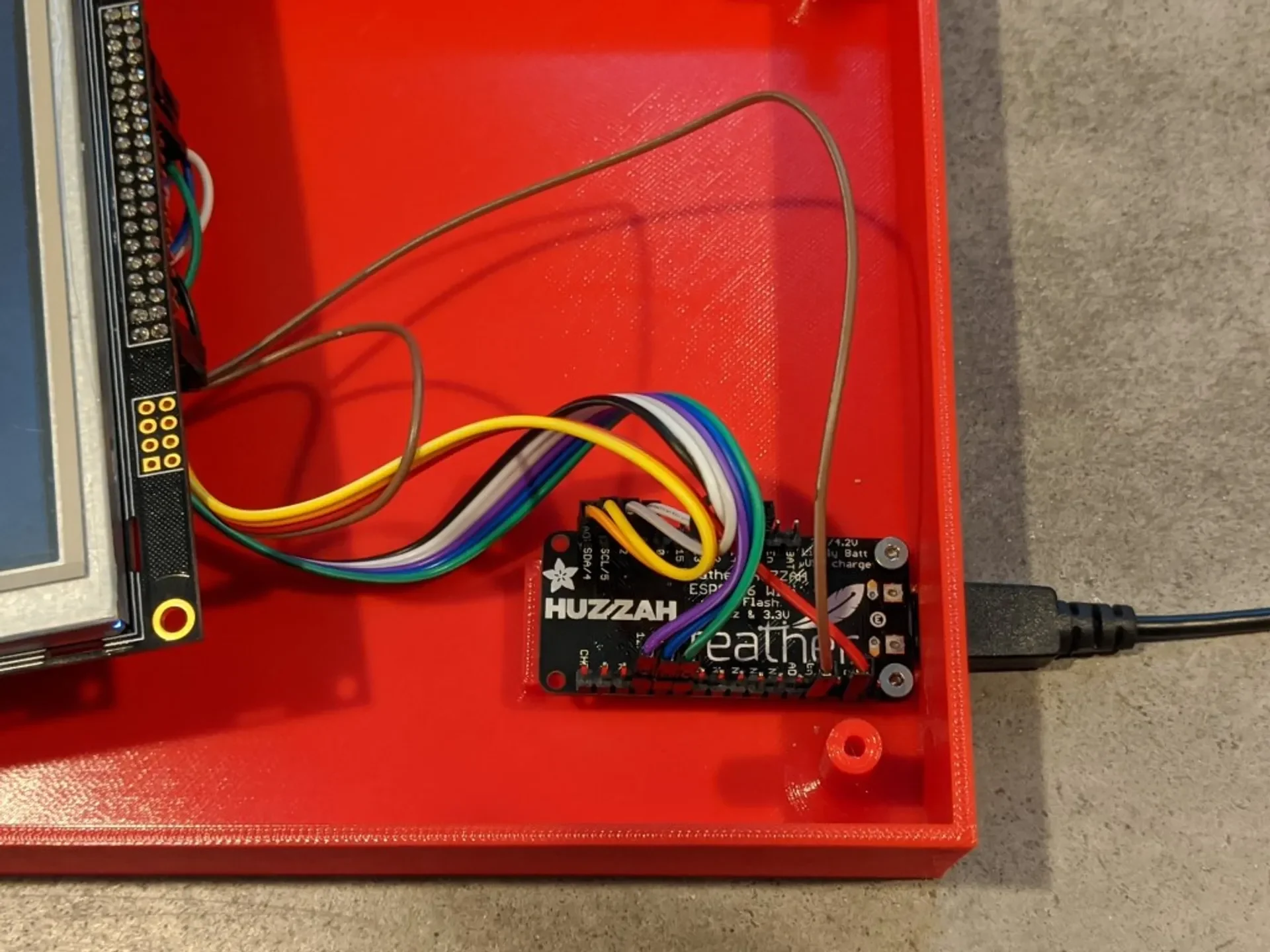

Прикрепите Adafruit Huzzah в перевернутом положении (как на фото) к правому нижнему краю корпуса двумя винтами M2,5. При этом разъем питания USB будет расположен рядом с отверстием в корпусе.

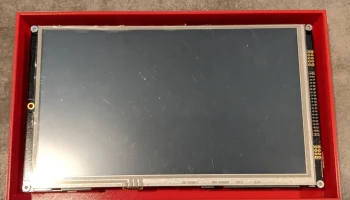

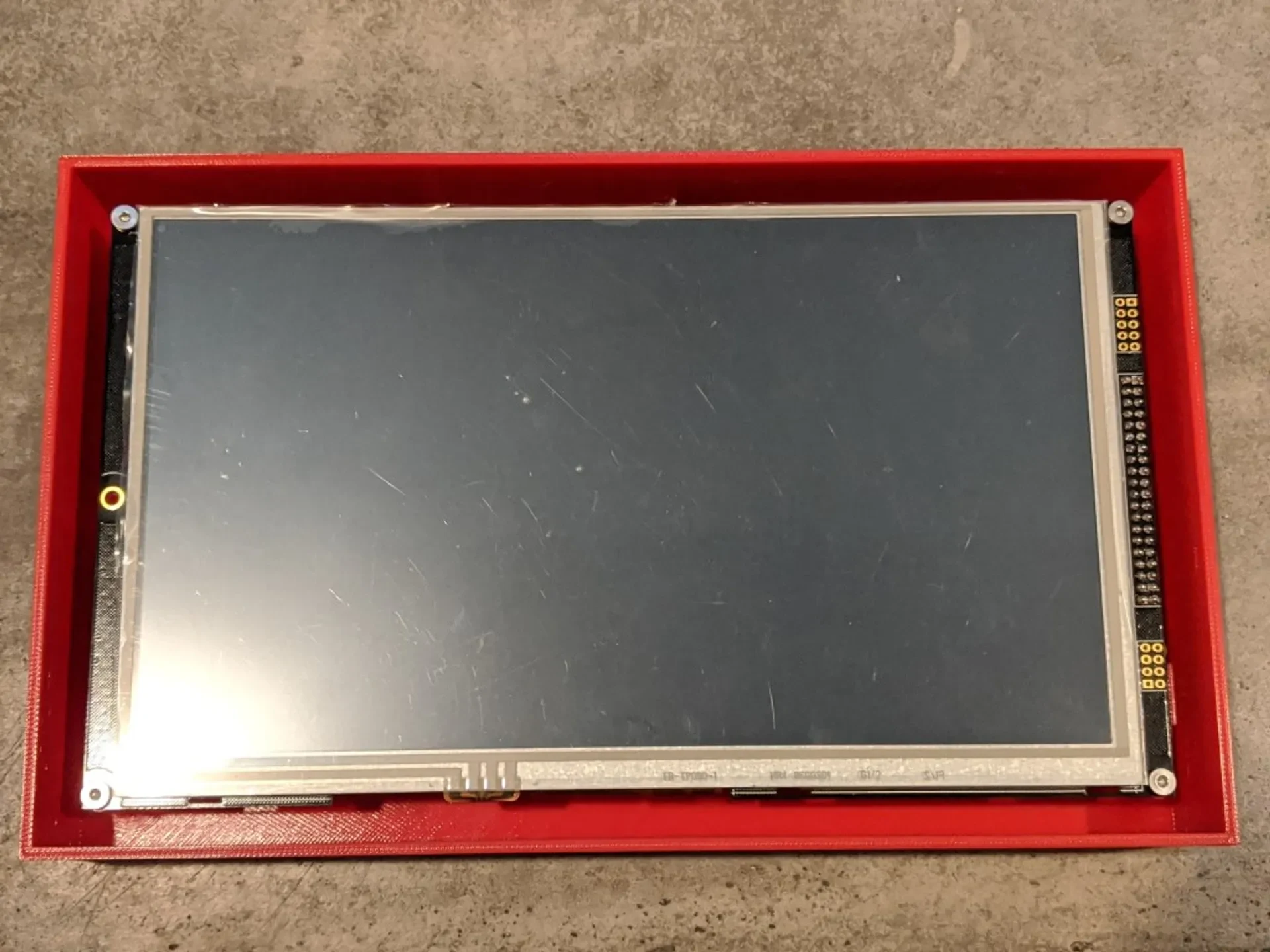

Поместите ЖК-экран так, чтобы монтажные отверстия совпадали с винтовыми стойками, и закрепите его 4-5 винтами M3.
Передняя панель зафиксируется на месте — ориентация важна из-за асимметрии LCD!
