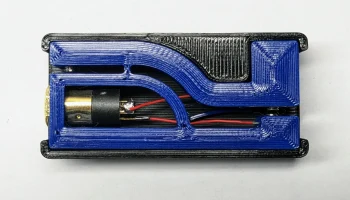

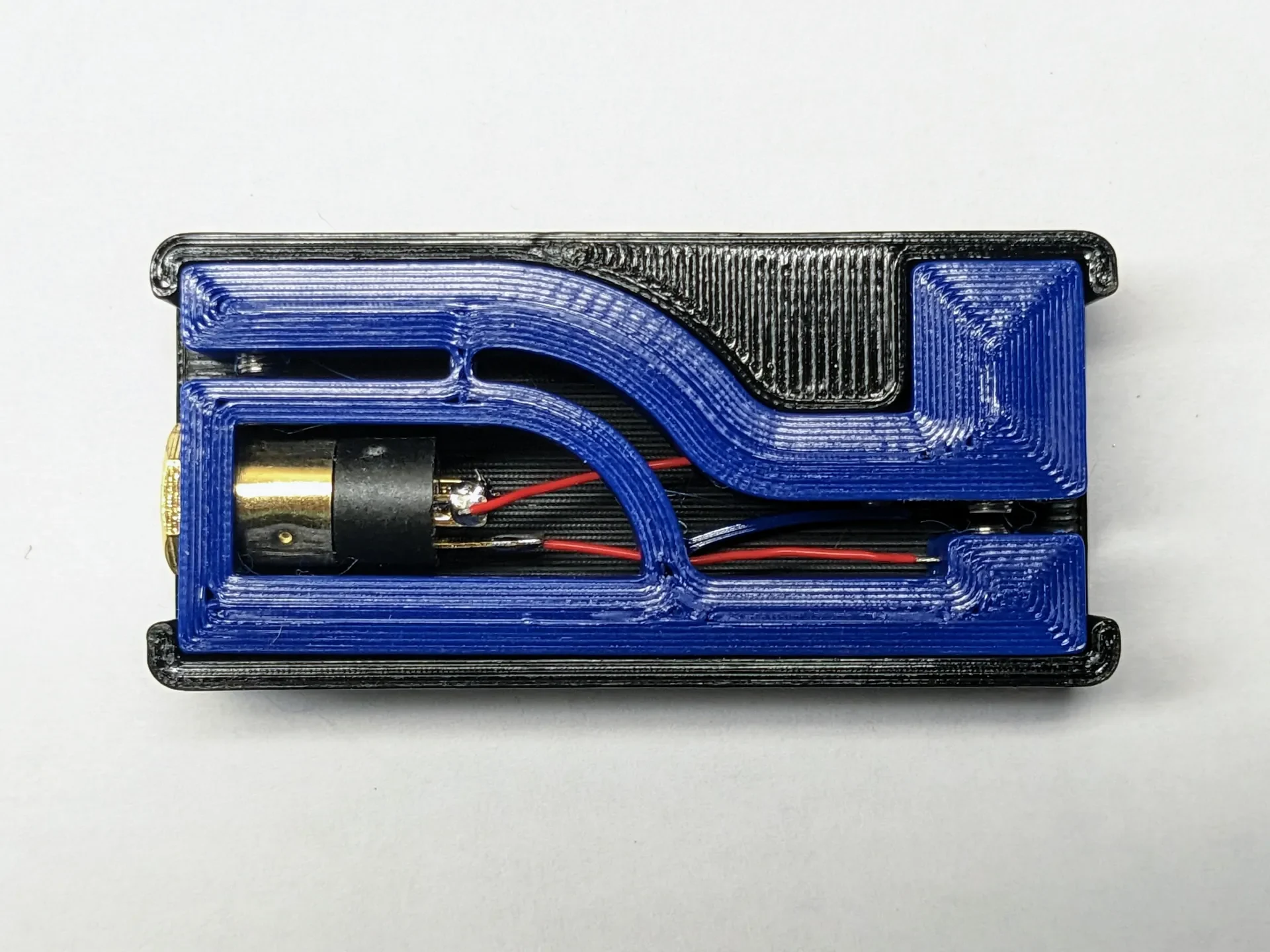

Сверхпортативный CW код Морзе/телеграфный ключ
ПОНЯТИЯ:
Как заядлый портативный ВЧ-оператор, регулярно активирующий вершины и парки SOTA для POTA, а также член SKCC, мне нужен был забавный маленький прямой ключ, который помещался бы в минимально возможный комплект. Поэтому я сделал один...

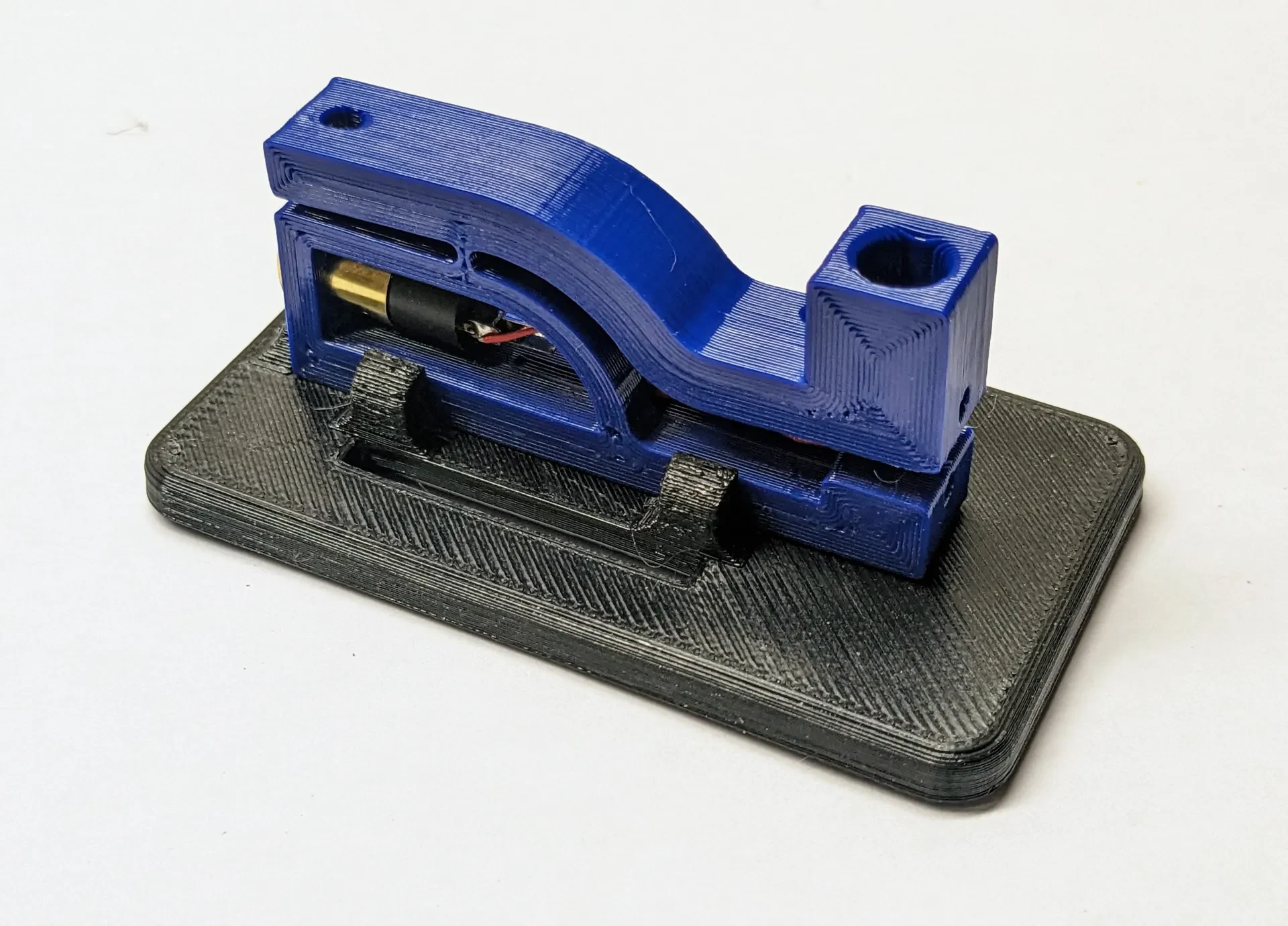

Для портативных операций или для установки его на плату для работы на настольном компьютере рассмотрите возможность распечатки базы.
Количество деталей сведено к минимуму, а общая стоимость партии из 10 штук составляет менее 2 долларов за штуку! При размерах 53 x 23 x 10 мм (2 x 1 x 0,4 дюйма) этот маленький парень не займет много места в вашем рюкзаке, но обеспечивает достаточную производительность. Установочные винты позволяют независимо регулировать ход и натяжение/сопротивление ключа. Разъем TRS 3,5 мм позволяет подключать радиостанцию с помощью любого стандартного кабеля Aux.
Отверстия для установки трех магнитов диаметром 4 мм в основание ключа, а также отверстия для магнитов диаметром 10 мм в опорной пластине/ремешке на ножке предоставляют множество возможностей для установки и использования.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:
Ссылки являются партнерскими ссылками Amazon. Вам это ничего не стоит, но я получаю несколько центов от доллара Amazon, если вы совершаете покупку по этим ссылкам.
Обязательные позиции Кол-во Источник
Цельный прямой ключ, напечатанный на 3D-принтере 1. Распечатайте его, используя прилагаемый файл STL.
3D-печатная основа 1. Распечатайте ее, используя прилагаемый файл STL.
Случай с 3D-печатью 1. Распечатайте его, используя прилагаемый файл STL.
Разъем TRS для монтажа на панели 3,5 мм 1 amzn.to/3Hadrd2
Установочный винт M3 x 4 мм 3 amzn.to/3ir8Mca
Винт M3 x 4 мм
(Альтернативный вариант: используйте один дополнительный установочный винт M3 x 4)
Силиконовая медная проволока 30 га
(Альтернативный вариант: пр��волока NiCr от другой моей
ямбические весла строят, или другие многожильные
проволока 26 калибра или меньше)
30 мм amzn.to/409le1s
PETG-нить ~20 г amzn.to/3H9QN4p
Дополнительный/Необязательный
Вспомогательный кабель (4 фута) 1 amzn.to/3XZ1IUo
10 мм х 2 мм Магниты (для основания) 2 amzn.to/3VYIxIp
Подушечки из силиконовой резины 4 amzn.to/3LKvWa7
Ремень для ног 1 amzn.to/40EgO2u
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Шестигранная отвертка 1,5 мм (https://amzn.to/3gX4sB8 или amzn.to/3ulV3X1)
Отвертка Phillips №1 (https://amzn.to/3HaQlD2)
Пинцет (https://amzn.to/3BaOeex)
Кусачки или ножницы, которые можно не повредить (https://amzn.to/3VycZJK).
Паяльник (по желанию — лопатку можно собрать и без него) (https://amzn.to/3P3bxgk)
СБОРКА:
1.) Распечатайте все вещи.
Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».
Распечатайте детали для сборки. Используйте только PETG! Эта конструкция основана на гибкости и способности PETG к упругой деформации. ПЛА не подойдет.
Никакие отпечатки не должны нуждаться в опорах.
Возможно, вам придется очистить отверстия нижних отверстий на опорной пластине, чтобы вставить магниты, если высота первого слоя приводит к некоторому расстоянию стопы слона.
2.) (Дополнительно) Вставьте магниты диаметром 4 мм в основание.
ВНИМАНИЕ: Слишком сильное давление на верхний рычаг может привести к поломке ключа. Если они слишком тугие, кратковременно нагрейте отверстия тепловым пистолетом или паяльником.
Поместите магниты диаметром 4 мм на плоскую магнитную поверхность. Совместите нижнее отверстие рамки прямого ключа с магнитом диаметром 4 мм и осторожно вставьте его на место. Повторите то же самое для каждого отверстия и магнита.

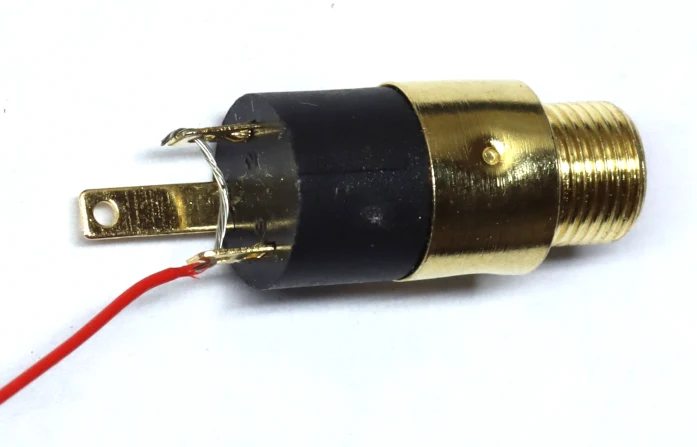

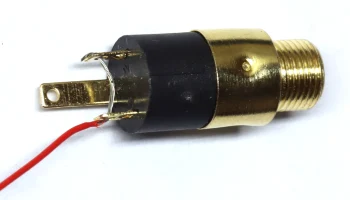

3.) Прикрепите кусок провода диаметром 50 мм (2 дюйма) к обоим боковым выступам разъема 3,5 мм.
Не прикрепляйте провод к заземляющему (центральному) наконечнику. Используйте только провод 26G или меньше.
ВНИМАНИЕ: Не перегревайте наконечники, иначе это может привести к повреждению разъема. Припаяйте провод к каждому из коротких наконечников.
Если у вас нет паяльника, накрутите провод на наконечник, закрепив его через отверстие и обернув прядь вокруг наконечников. Постарайтесь установить хороший электрический контакт.
4.) Подсоедините еще один кусок провода длиной 50 мм (2 дюйма) к длинному (заземляющему) наконечнику разъема 3,5 мм.
ВНИМАНИЕ: Не перегревайте наконечники, иначе это может привести к повреждению разъема. Сол
