Комплект колес Radio Shack Red Arrow Buggy
Обзор

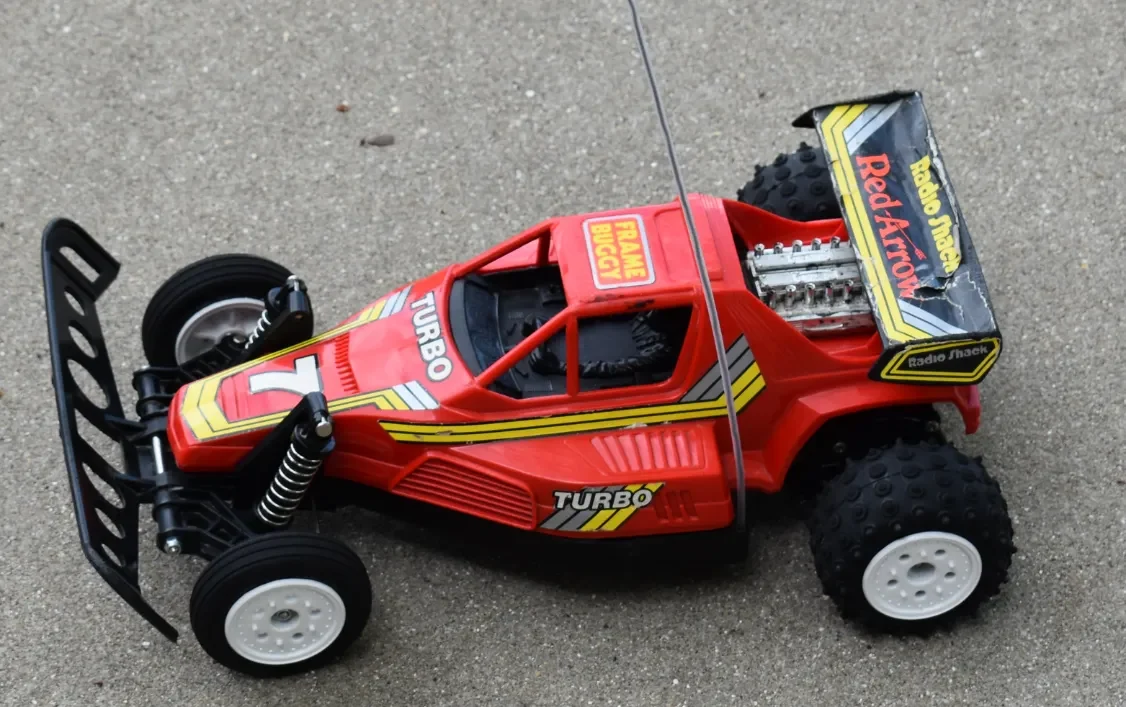

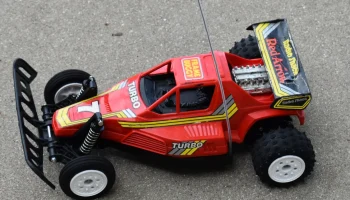

Я сделал эту модель, когда восстанавливал свой багги Radio Shack Red Arrow. Для этого старого багги сложно достать все детали. Шины изнашиваются и замены нет. Некоторые люди меняют колеса на колеса других, более распространенных размеров. Я предпочитаю максимально придерживаться оригинальной эстетики. Это колесо основано на оригинальном колесе Red Arrow с некоторыми изменениями, чтобы соответствовать шине Tamiya Hornet. Передняя шина: Tamiya 58016 9805033, Задняя шина: Tamiya 58034 9805034.
Шина Tamiya Hornet — единственная шина, которую мне удалось найти с массивными шипами, как у оригинальных шин Red Arrow. Есть и другие шины с шипами, но у них нет шипов по бокам или другой рисунок сцепления. Внутренний диаметр шины Hornet слишком мал, чтобы поместиться на колесо Red Arrow без модификации. Таким образом, шину придется подрезать и изменить размеры колеса, чтобы все соответствовало имуществу.
Я проделал много проб и ошибок, чтобы заставить покрышку Hornet работать должным образом. Я включил модифицированное колесо, а также зажим, используемый для обрезк�� шины. В моих первоначальных попытках у меня были проблемы с перемещением шины из стороны в сторону, а также раскачивание при вращении. Эти части и данное руководство должны снизить вероятность возникновения подобных проблем.

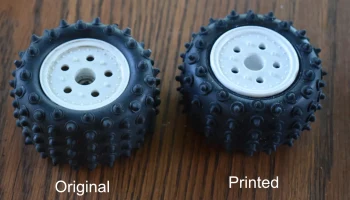

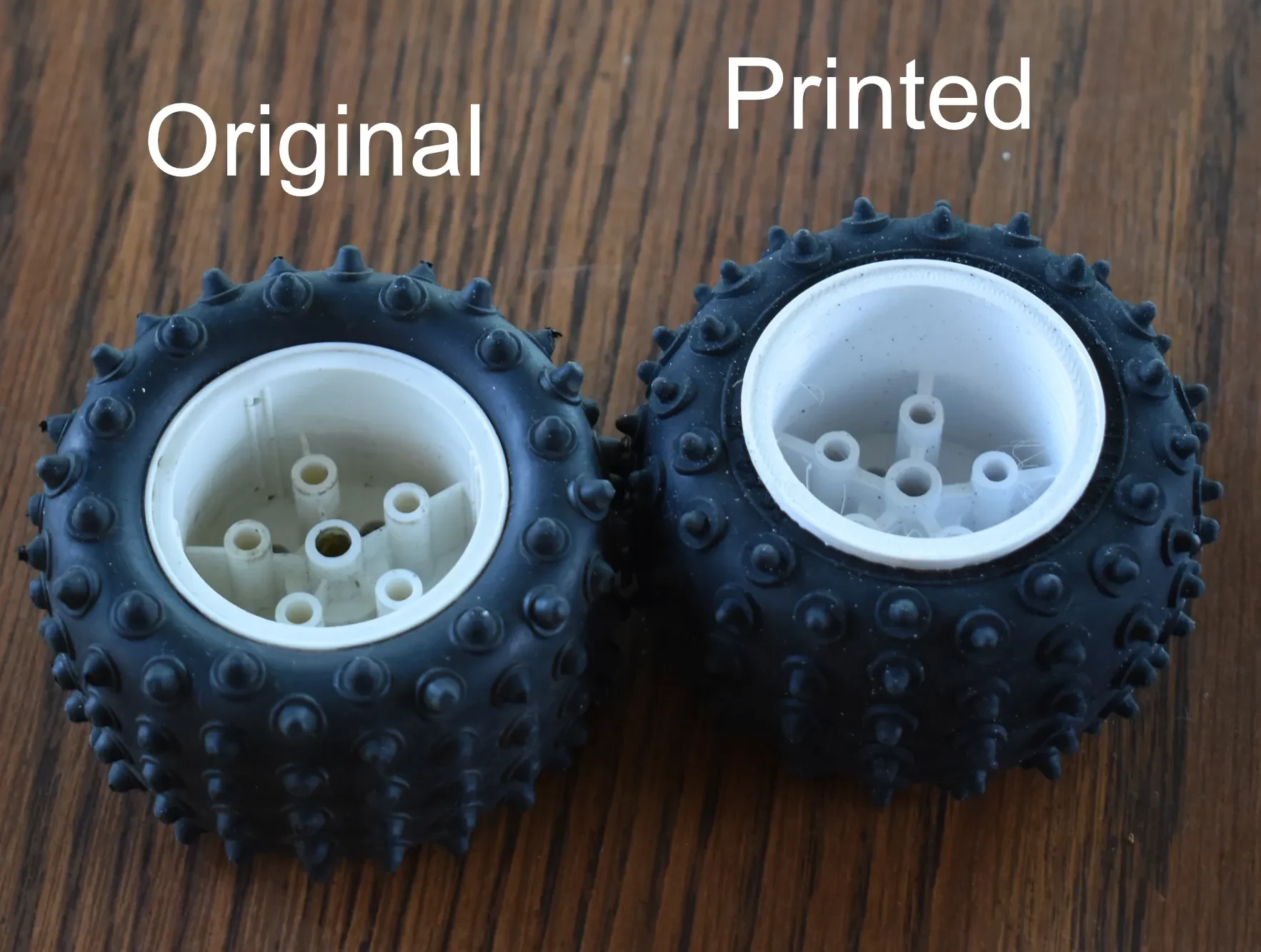

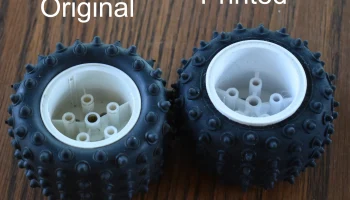

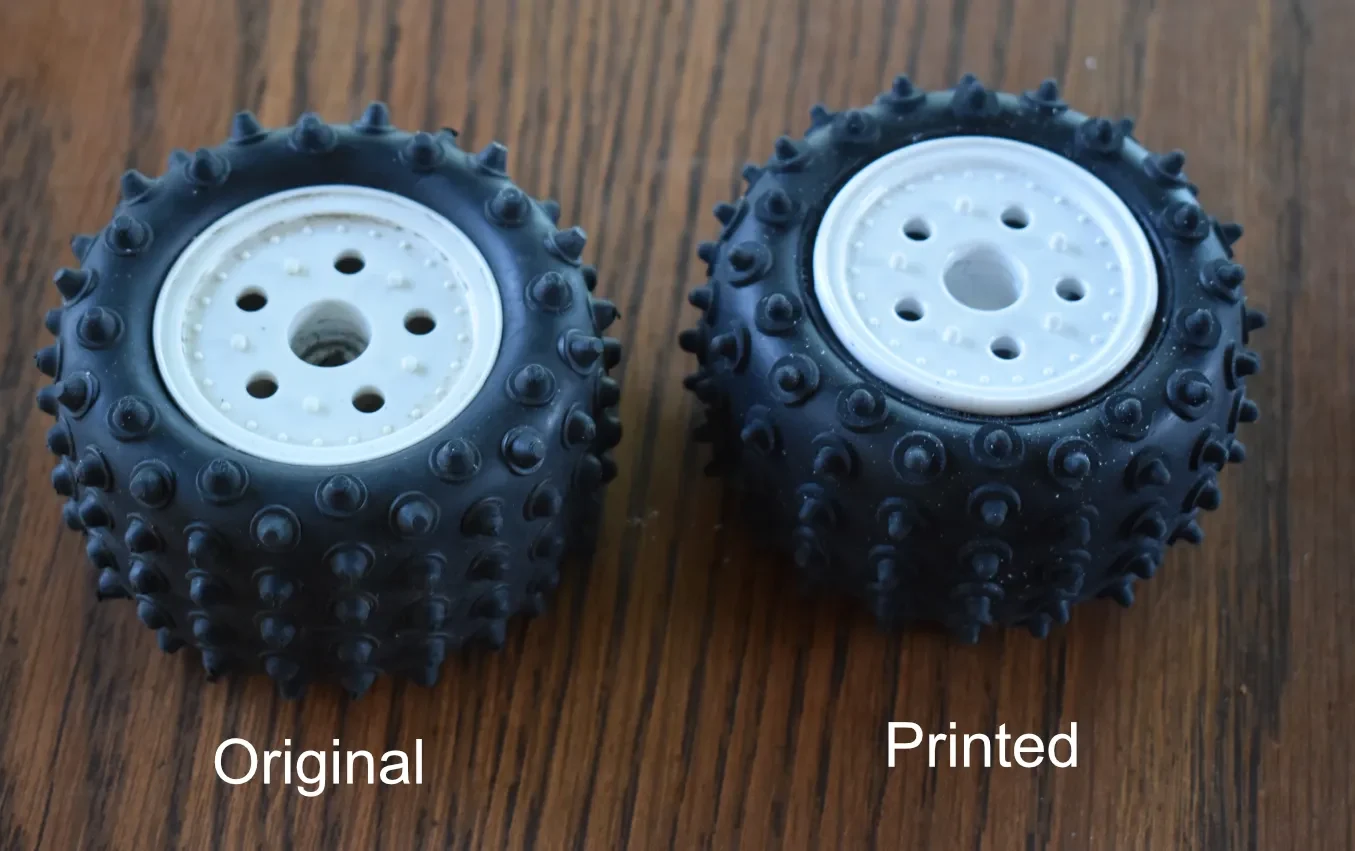

Мое модифицированное колесо намного шире, чем оригинальное колесо Red Arrow. Это необходимо для правильной установки шины. Из-за того, как оригинальная шина Red Arrow выпирает, все вместе они имеют примерно одинаковую степень контакта с землей. Я убедился, что он по-прежнему сидит на валу так же.
Печать колеса
Модель напечатана в двух частях. Имеются резьбовые отверстия и прорези для резьбовых вставок для скручивания деталей между собой. Вместо этого я применил сварку ацетоном, но сохранил их в модели.
Я не включил вентиляционные отверстия на колесах. В шине Hornet уже есть отверстие. Если вам нужны вентиляционные отверстия в самом колесе, я предлагаю просверлить их вместо того, чтобы пытаться напечатать крошечные отверстия.
Распечатайте детали в той ориентации, в которой они есть в файле STL. Обложка должна быть напечатана лицевой стороной вверх. Также часть колеса, которая соединяется с адаптером ступицы, должна быть обращена вверх.
Я напечатал это цветом Inland White ASA только потому, что у меня под рукой был белый цвет, который можно было разгладить. Первоначально я планировал сделать корпус колеса из нейлона, но в итоге остановился на ASA. Главное — использовать нить, которую можно разгладить паром, чтобы колеса были блестящими и ровными. Так что с ABS все в порядке, и я ожидаю, что PolySmooth тоже будет работать хорошо.
Хотя пластик со временем может пожелтеть, я думаю, что первоначальный цвет колеса не был таким ярко-белым, как на моем 3D-принтере. Так что, возможно, не совсем белый подойдет лучше.
Для колпака колеса я печатал с соплом 0,25, 100% заполнением и на очень медленной скорости. Для этого потребуются опоры снизу. Я положил это в ванну с парами ацетона, чтобы разгладить.
Корпус колеса я печатал сопла 0,4, 100% заполнение и на нормальной скорости. Это тоже требует поддержки. Я не стал сглаживать это, так как это могло повлиять на размеры.
Затем соедините две детали с помощью резьбовых вставок, клея или сварки растворителем.
Обрезка шин
Теперь самое сложное — обрезка внутреннего диаметра шины. Вам нужно увеличить внутренний диаметр шины примерно до 45,5 мм. Вырезать идеально круглый круг с центром в середине шины сложно. Я попытался аккуратно разрезать его канцелярским ножом, но получилось не очень хорошо.
Я перешел на сверлильный станок с кольцевой пилой диаметром 1,75 дюйма (44 мм). Отверстие диаметром 44 мм достаточно близко для установки. Это сложно, но результаты фантастические. Если вы воспользуетесь этим подходом, я включил ступицу колеса, которую вы можете использовать. Это удерживает шину по центру и обеспечивает центральное отверстие для захвата направляющего сверла кольцевой пилы. Оригинальное колесо Tamiya Hornet, вероятно, тоже подойдет для этого. Вставляем хаб в т
