50-миллиметровая трубка для 6-метровой антенны для любит...

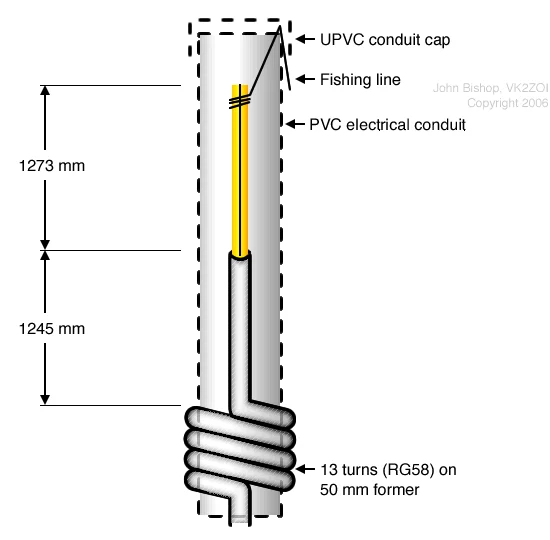

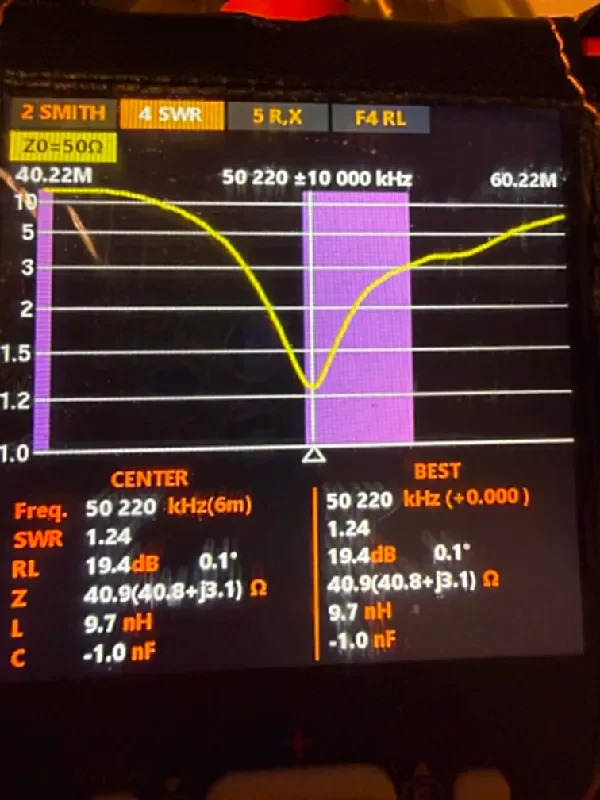

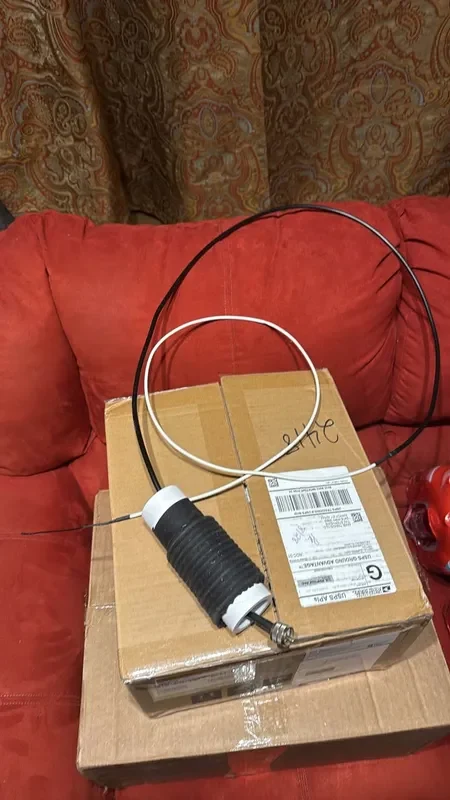

Мне нужна была 6-метровая антенна для FT8, и для дросселя потребовалось 13 витков диаметром 50 мм и коаксиальным кабелем 50 Ом. Размеры и расположение отверстий рассчитаны на 13 витков RG-8X. Катушку также можно использовать для других радиолюбительских антенн. Антенна, которую я сделал, представляет с��бой базовую вертикальную антенну «Цветочный горшок» с экраном, срезанным и удаленным на 49 дюймов (1245 мм) от конца катушки, а центральный проводник простирается еще на 50 1/8 дюйма (1273 мм) за место, где было удалено экранирование. Вы можете видеть, что у него хороший КСВ в нижней части 6-метрового диапазона для FT8 и участка DX. длину можно изменить и для других частот.

*Протестировано с помощью моего анализатора совпадений Rig Expert.
