Volkswagen Passat B5 / B5.5 — крепление 1-DIN для радио и климат-контроля

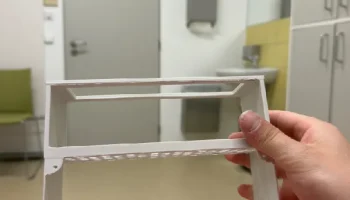

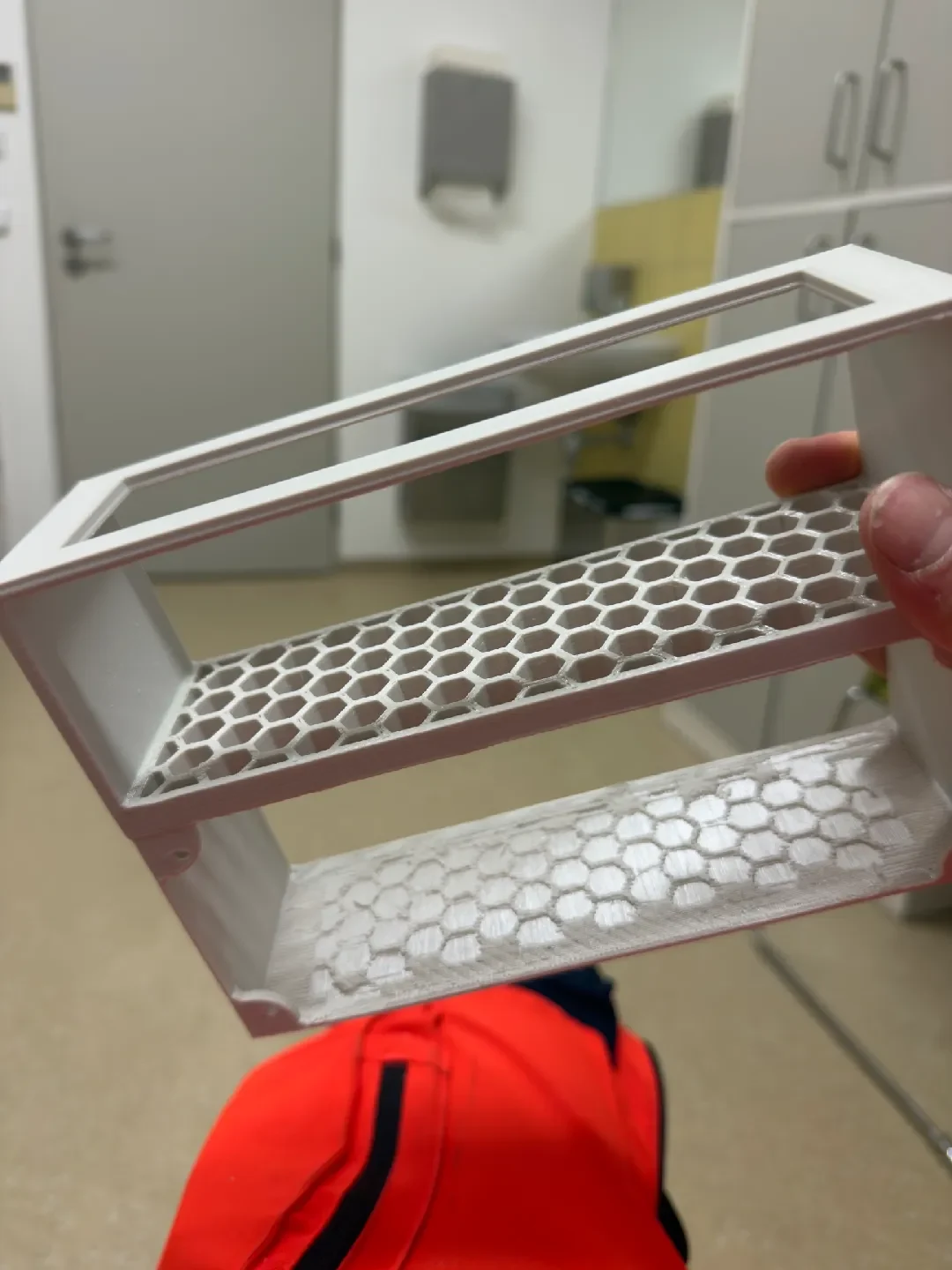

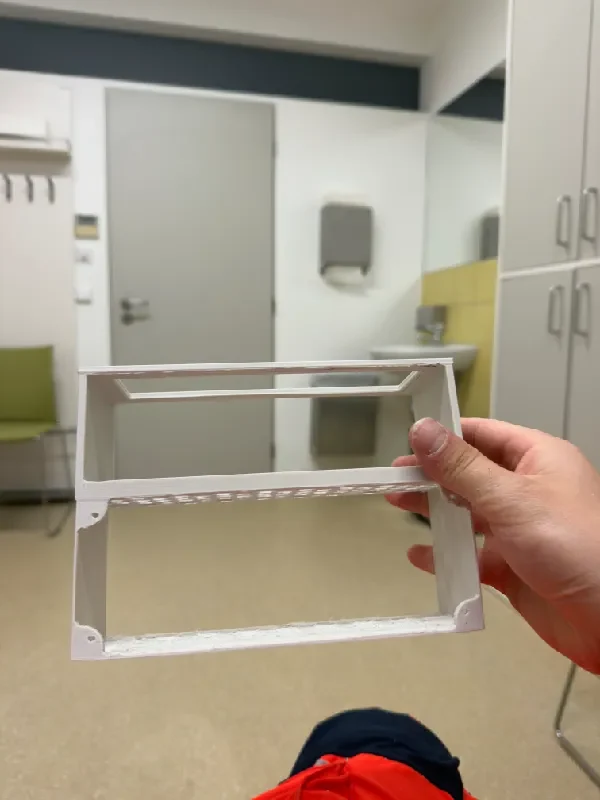

Внутренний кронштейн крепления панели магнитолы и климат-контроля 1-DIN в Volkswagen Passat B5 и B5.5.

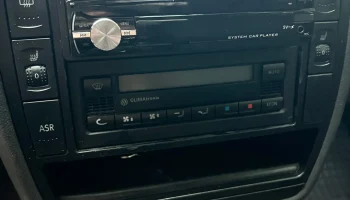

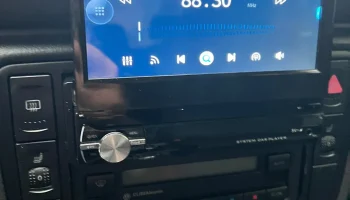

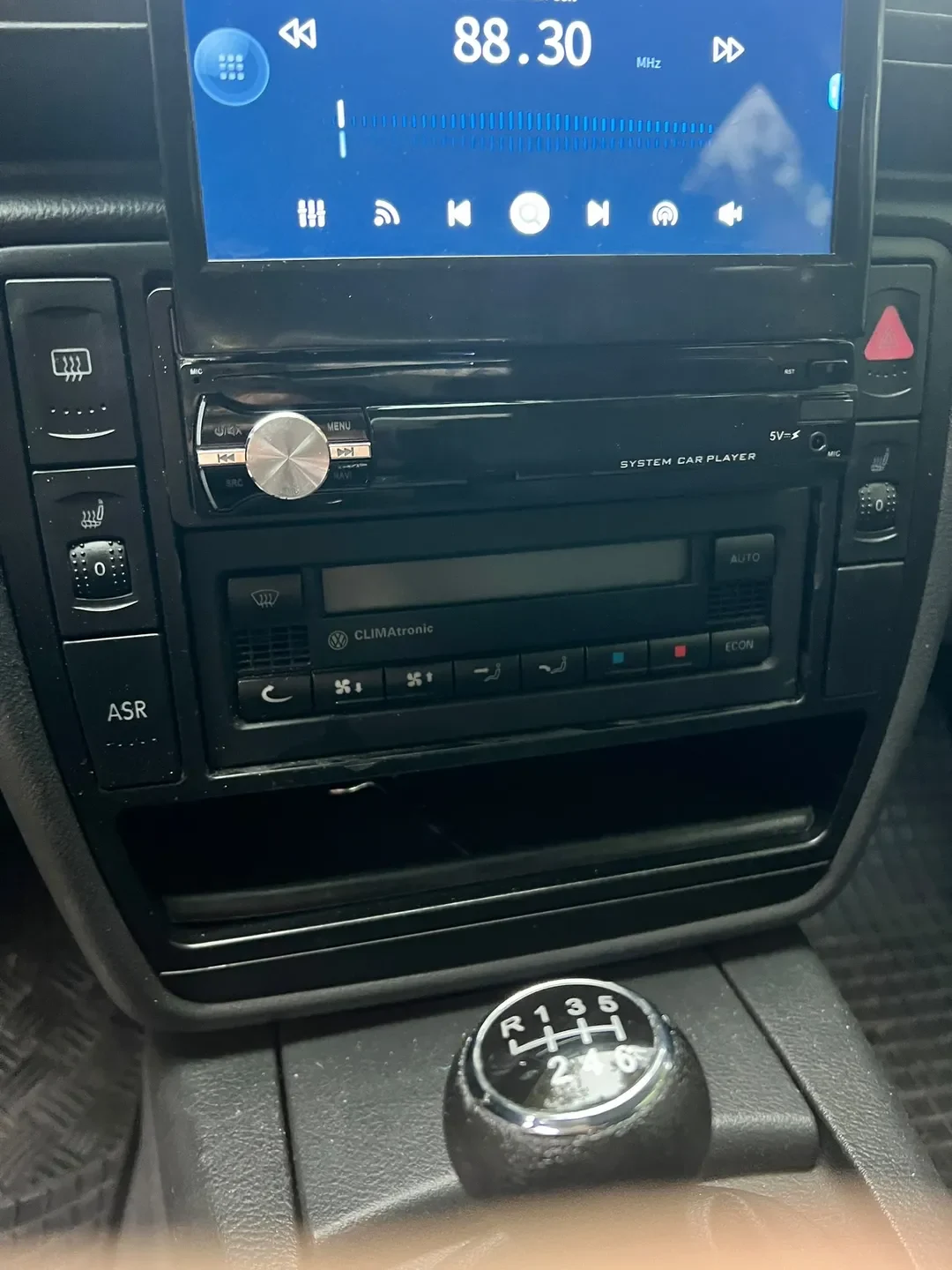

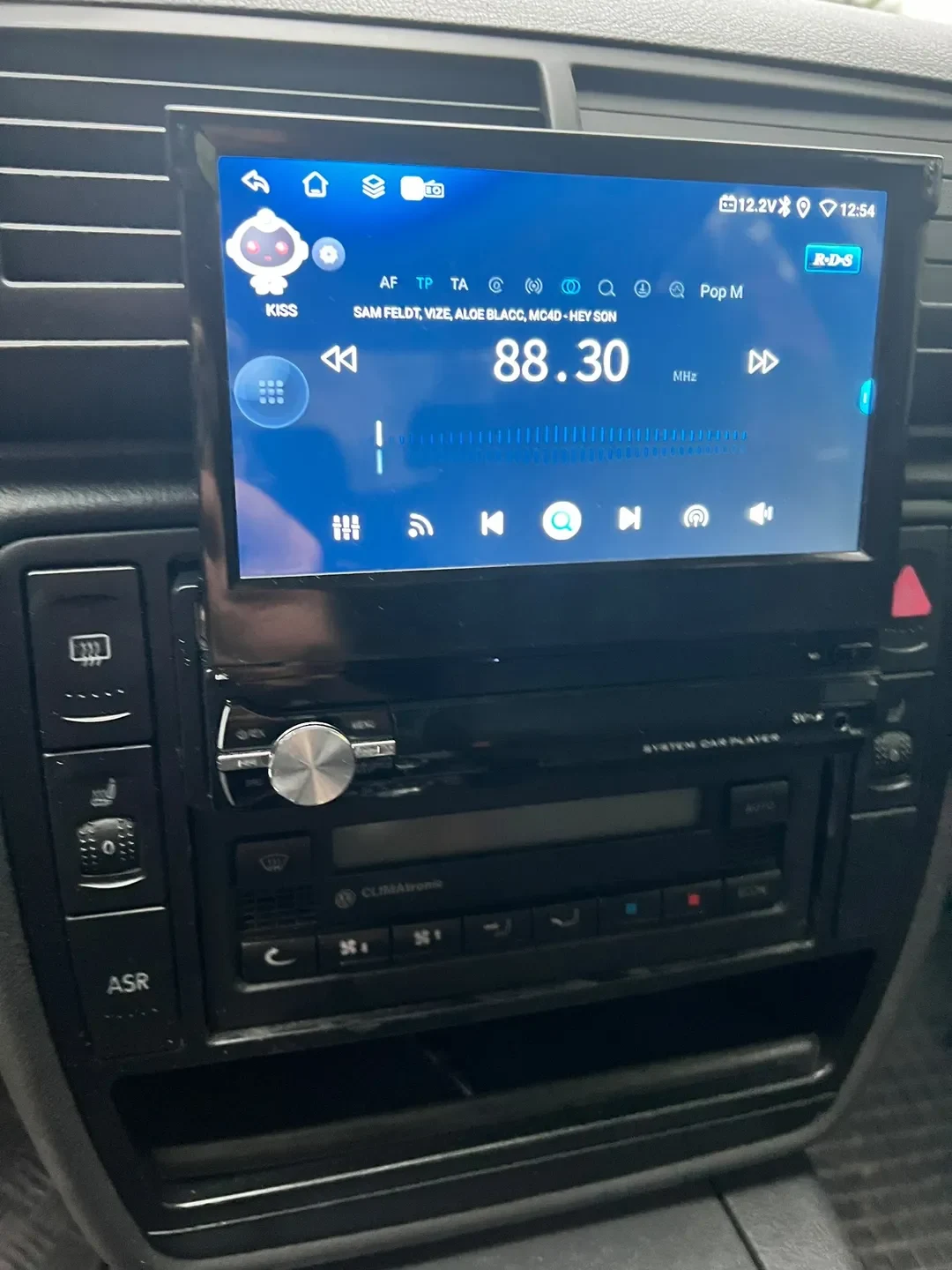

Этот кронштейн, предназначенный для установки за облицовкой центральной консоли, удерживает панель магнитолы и климат-контроля на месте. На фотографиях представлена установленная установка с магнитолой с откидным экраном 1-DIN и оригинальной панелью Climatronic.
Перед печатью сверьте компоновку консоли и точки крепления с моделью, поскольку различные конфигурации приборной панели могут потребовать корректировок.
Рекомендуемые настройки печати
Эти настройки являются отправной точкой; отрегулируйте их в соответствии с вашим принтером и нитью накаливания.
Материал: PETG или ASA рекомендуется из-за его термостойкости. ABS — еще один подходящий вариант. Избегайте использования PLA для постоянной установки, так как он может деформироваться в горячей машине.
Высота слоя: 0,20 мм.
Сопло: 0,4 мм.
Стены/периметры: 4-5.
Заполнение: 30-40% гироидное или кубическое.
Верхний и нижний слои: 5-6.
Ориентация: поместите большую плоскую поверхность на рабочую пластину для обеспечения хорошей адгезии и устойчивости. Проверьте выступы в предварительном просмотре среза.
Опоры: добавьте опоры, где это необходимо, под свесы и элементы крепления.
Поля: при необходимости используйте поля толщиной 5-10 мм, чтобы уменьшить подъем угла.
Температуры: Следуйте рекомендациям производителя нити. Для ASA и ABS рекомендуется использовать корпус.
Масштаб: печать в масштабе 100%. Габаритные размеры модели составляют примерно 190×135×62,5 мм.
Установка
Снимите все опоры и очистите сопр��гаемые поверхности и монтажные отверстия. Перед повторной сборкой консоли проверьте установку кронштейна, панели радиоприемника и климат-контроля. В зависимости от допусков принтера может потребоваться легкая шлифовка.
Убедитесь, что кабели имеют достаточный зазор, и тщательно затяните крепления, чтобы не повредить напечатанные точки крепления.
Если вы распечатаете эту модель, поделитесь маркой с версией ваше��о автомобиля, нитью и распечатайте. настройки!
