Катушка для переносной проводной антенны любительского р...

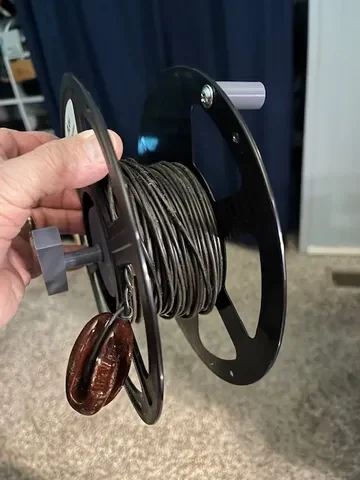

Если вы радиолюбитель и используете проволочную антенну с концевым питанием, перестаньте выбрасывать пустые катушки с нитью накаливания. Этот проект позволяет вам повторно использовать их для свертывания и разматывания антенного провода без спутывания и перекручивания.

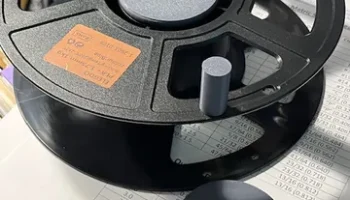

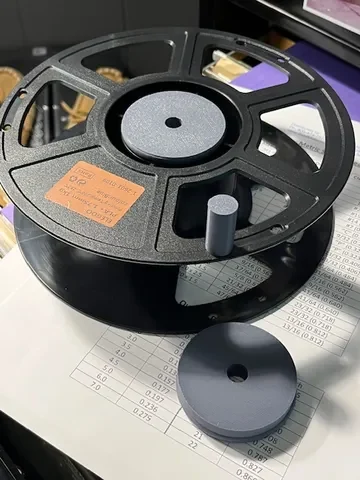

ПРИМЕЧАНИЕ. Внутренний диаметр пластиковых катушек на 5 мм отличается от диаметра картонных катушек… Перед печатью обязательно сверьте размер отверстия с размером заглушки, а также размер, чтобы он плотно прилегал. Если немного потеряетесь, используйте суперклей, чтобы зафиксировать заглушку катушки.

Т-образная рукоятка должна проходить через центральное отверстие и удерживаться от выскальзывания шплинтом или кольцом для ключей. Ручка удерживается на месте болтом соответствующего размера. Я пытался заставить работать внутреннюю нить, но мне это не удалось, так что вы сами решаете, как ручка прикрепляется к боковой стороне катушки; это не критично, если подходит.

Если вы оставите винт немного ослабленным, ручка будет поворачиваться при повороте катушки, но в картонной версии проекта отверстие может изнашиваться.

1 пластина, 1-½ часа, 33,5 г PLA+. Около 0,70 доллара США за печать.
