Крепление автомобильного радио

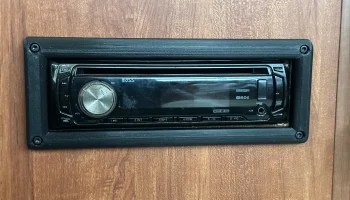

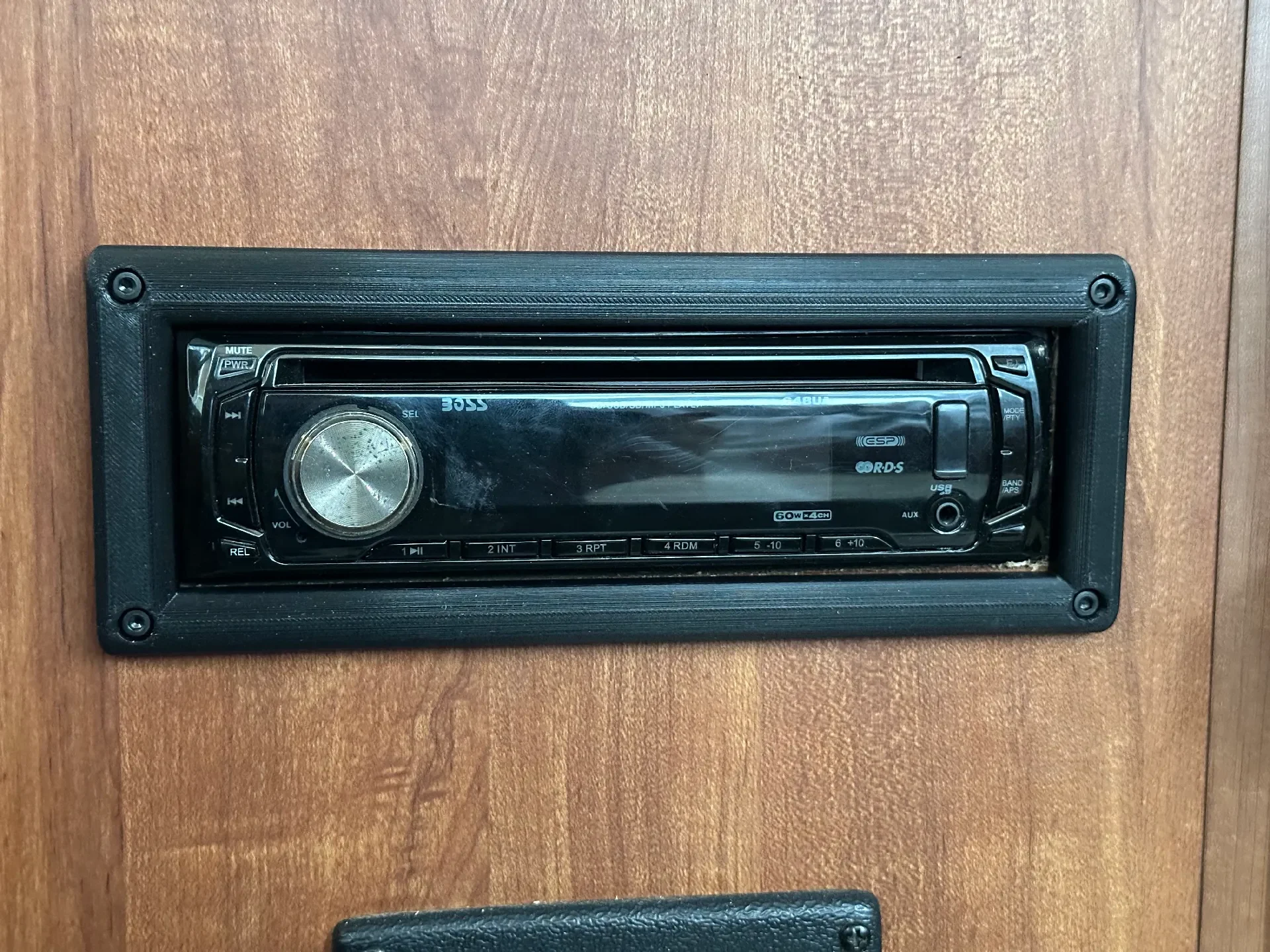

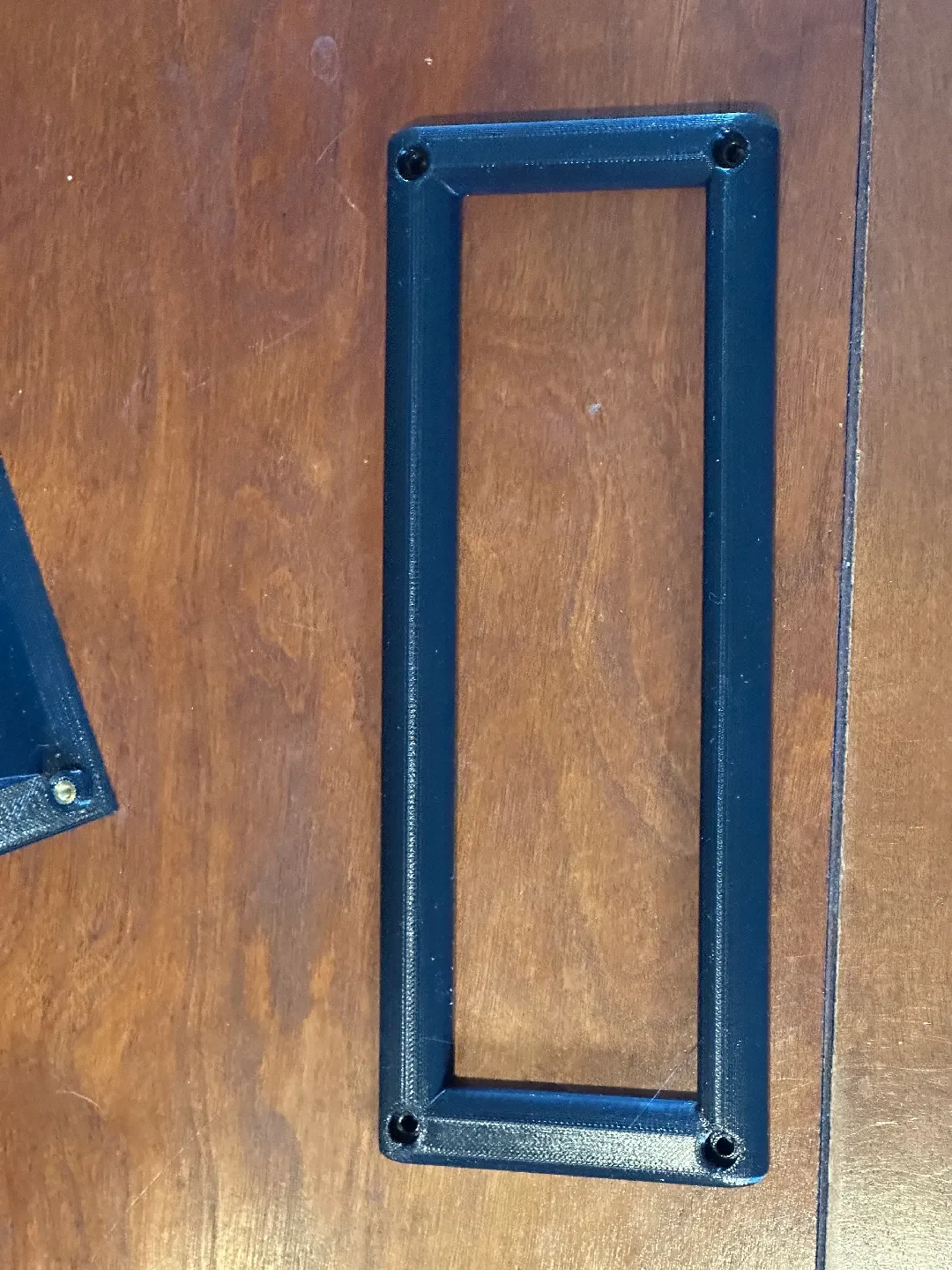

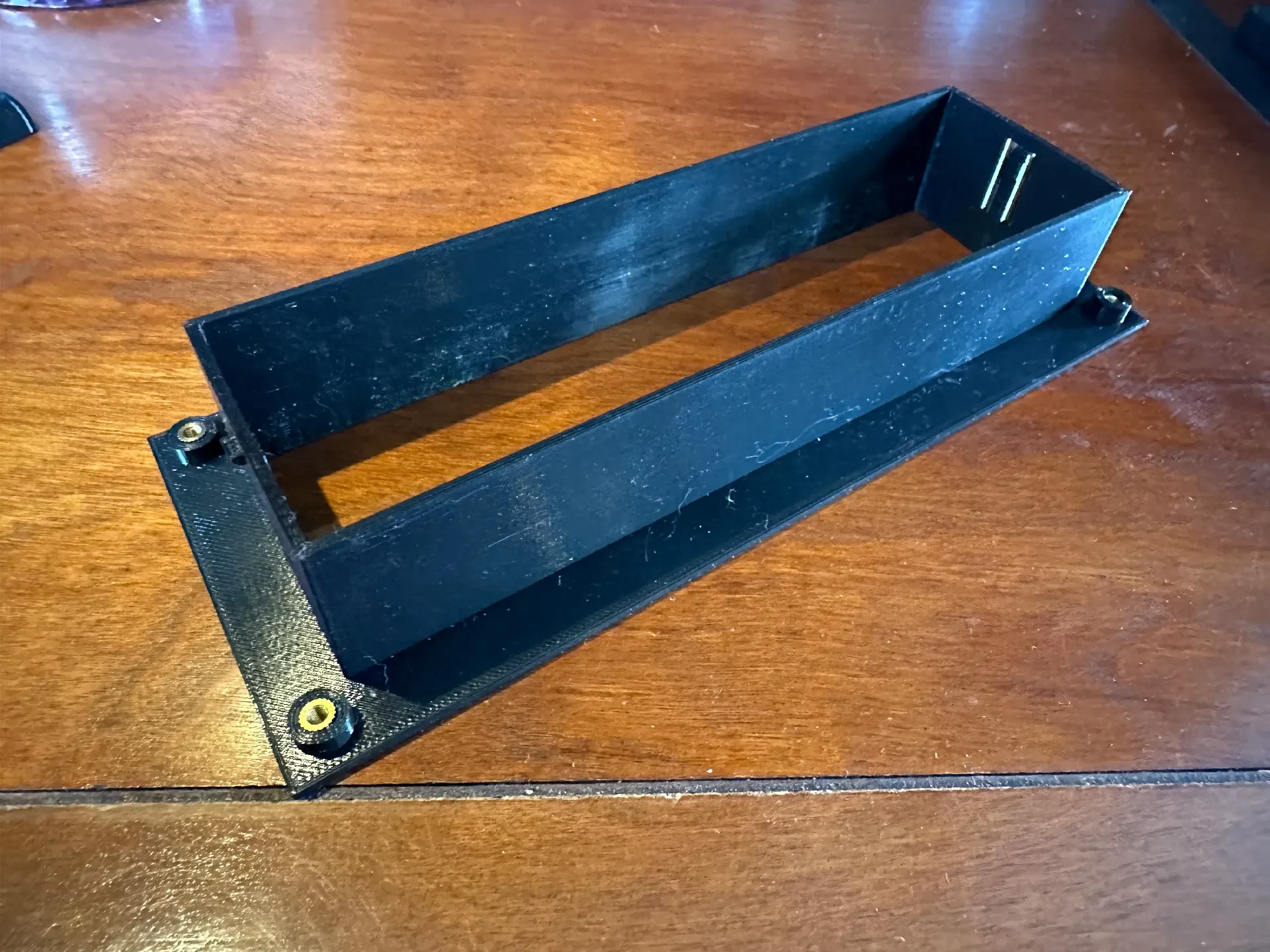

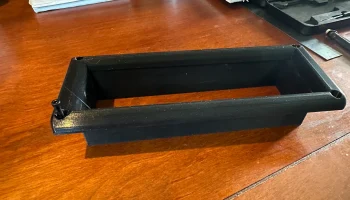

Этот кронштейн позволяет установить автомобильный радиоприемник стандартного размера в прямоугольное отверстие на плоской поверхности, например, в шкафу или на приборной панели. Файл Fusion 360 включен в комплект, поэтому его размер можно настроить по своему усмотрению. Я использовал его, чтобы заменить неподходящий кронштейн в нашем доме на колесах. Радио должно плотно сидеть в чехле. В гильзу я поместил термовставки М3 5мм. Наденьте чехол на рацию — он должен плотно прилегать или можно закрепить его застежками. Просверлите отверстия для болтов на поверхности (3/16 дюйма или 5 мм), используя лицевую пластину в качестве шаблона. Вставьте радиоприемник/муфту в отверстие и прикрепите лицевую панель к втулке/радиоприемнику с помощью болтов M3 диаметром 20 мм. Я напечатал эти рисунки, используя черный PLA, высота слоя 0,2 мм, сопло 0,4 мм, за��олнение 15%. Счастлив. печать!
