Комплект для любительской радиосвязи TYT TH-6800, 50 кал

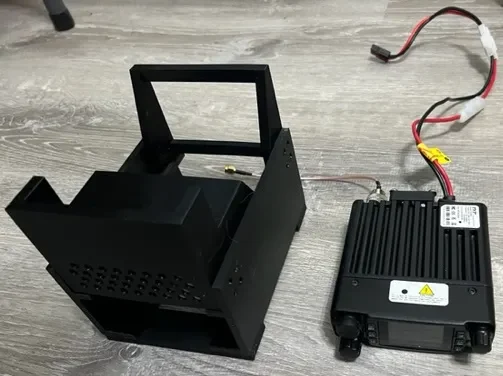

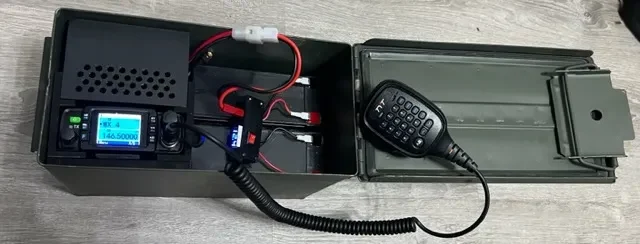

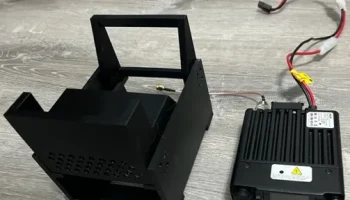

Я сделал вертикальное крепление для двухдиапазонного VHF/UHF-трансивера TYT TH-6800, чтобы поместиться в 50-кал. Металлический ящик для боеприпасов с батарейками. Это простой в использовании комплект, обладающий немного большей мощностью, чем HT-радио. Я соединяю это с крошечной антенной с магнитным креплением, которая прикрепляется к открытой крышке контейнера с боеприпасами. Его также можно было использовать с небольшой J-образной штангой (двойного типа), которую можно было свернуть и хранить в одной коробке с антенным кабелем.

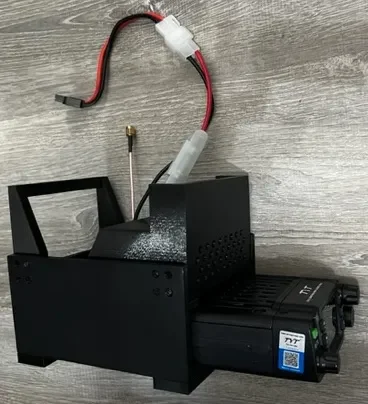

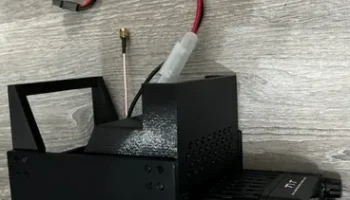

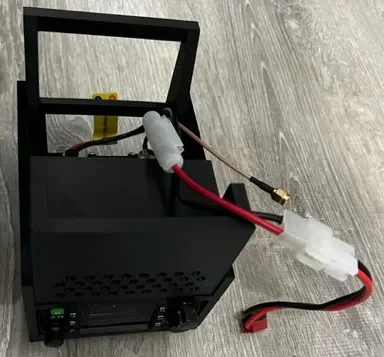

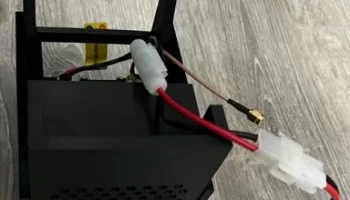

Конструкция позволяет расположить радиостанцию вертикально, чтобы вы могли видеть дисплей. Он также направляет звук из динамика вверх и наружу для более качественного звучания. Я добавил Anderson PowerPoles к разъему питания радиостанции и добавил крошечный антенный кабель, чтобы было проще подключать антенный кабель сверху, не снимая радиостанцию.

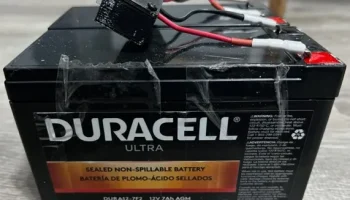

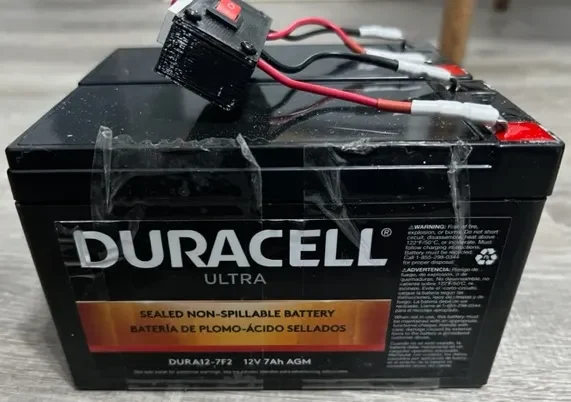

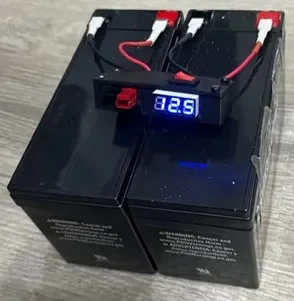

Для этого я взял пару запасных батарей от старого ИБП. Это стандартные свинцово-кислотные аккумуляторы, которые можно приобрести примерно за 25 долларов за штуку. Оба идеально подходят друг к другу, что дает мне мощность около 14 Ач. Я добавил небольшой вольтметр сверху, чтобы контролировать уровень заряда батареи, и добавил к нему PowerPoles для удобства зарядки.
Файлы STL включают все детали корпуса радиоприемника и измерителя мощности. Все они были напечатаны с использованием PETG с заполнением 15 % без каких-либо поддержек. Корпус собирается с помощью шурупов М3 по дереву/металлу.
Использование металлического ящика для боеприпасов позволяет использовать его в качестве заземления на антенне с магнитным креплением. Если вы используете другую антенну, для которой не нужен металл, подойдет пластиковый корпус. В корпусе не просверлены отверстия, поэтому он остается герметичным и защищенным от атмосферных воздействий.
Я делаю все свои проекты, используя OpenSCAD, который можно использовать бесплатно. Я включаю сюда все исходные файлы на случай, если вам понадобится что-то подправить.
Вот ссылки Amazon на вольтметр и кулисный переключатель, которые я использовал:
Вольтметр: www.amazon.com/gp/product/B0761MG9NS.
Кулисный переключатель: www.amazon.com/gp/product/B07HHY152Z
