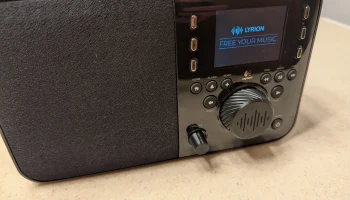

Сменные ручки Squeezebox Radio

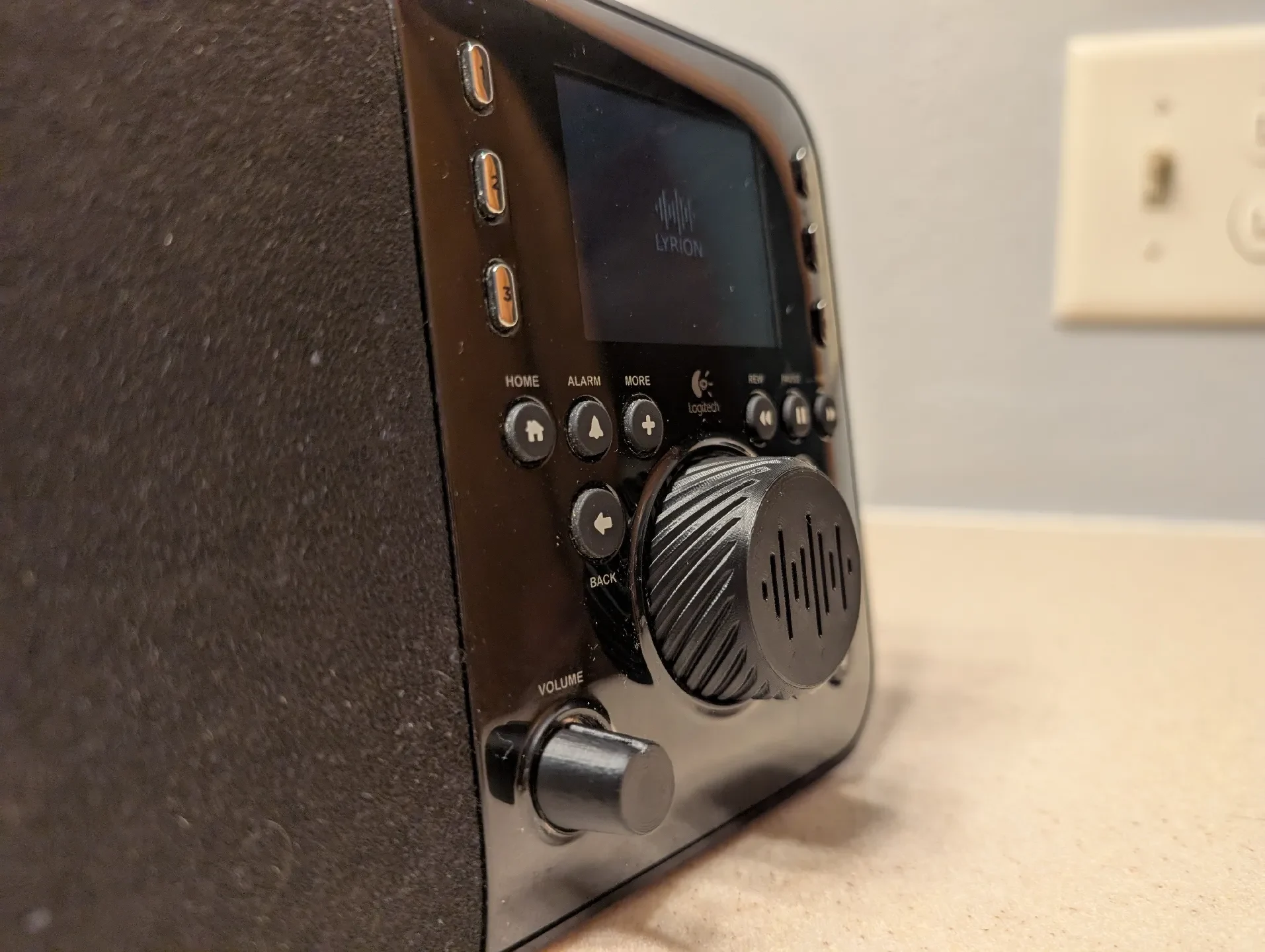

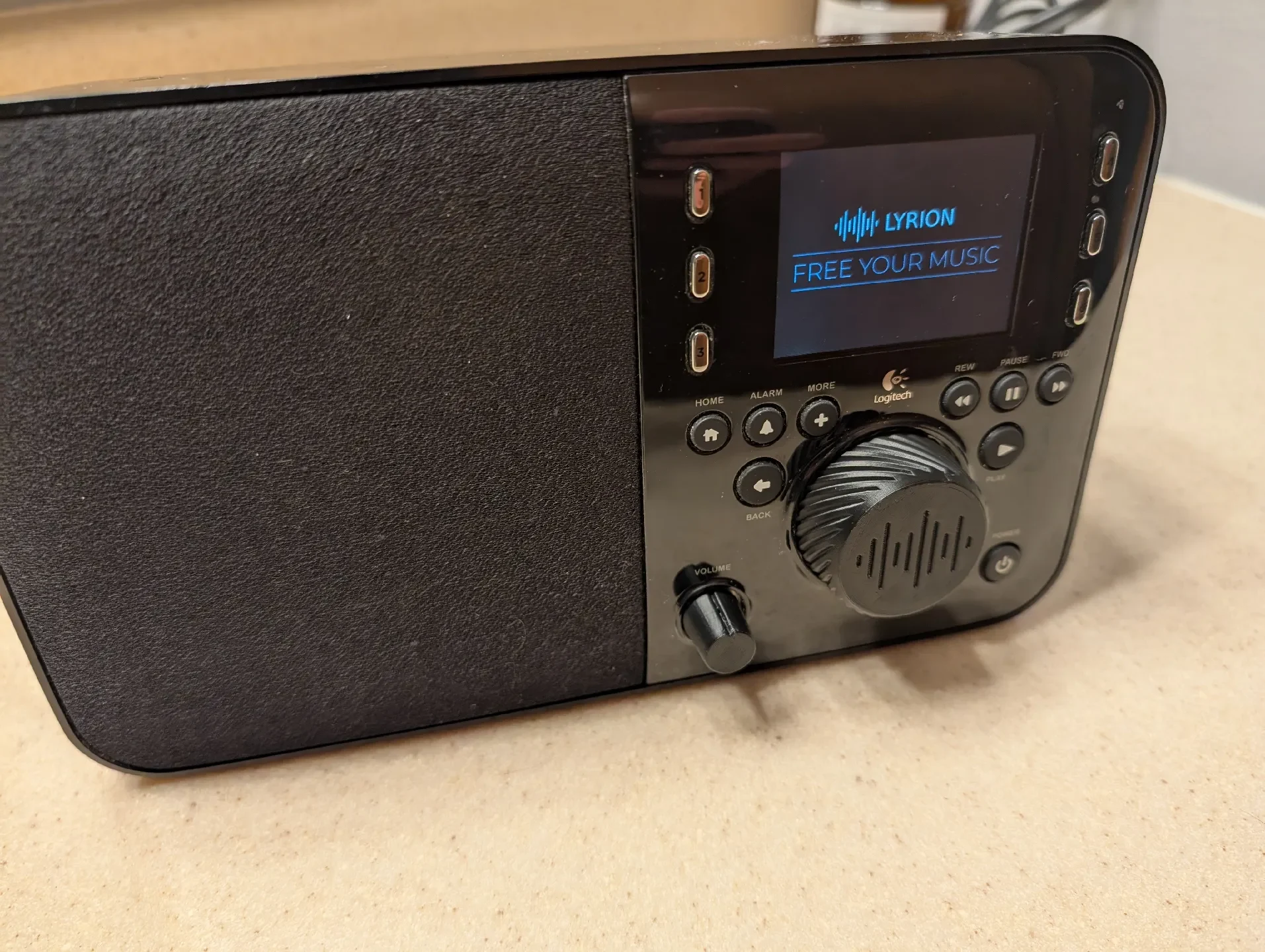

На Printables есть еще несколько моделей, которые служат той же цели, но у меня в голове возникла идея добавить логотип Lyrion на большую ручку. Небольшую ручку регулировки громкости было достаточно легко воспроизвести, пока я этим занимался.

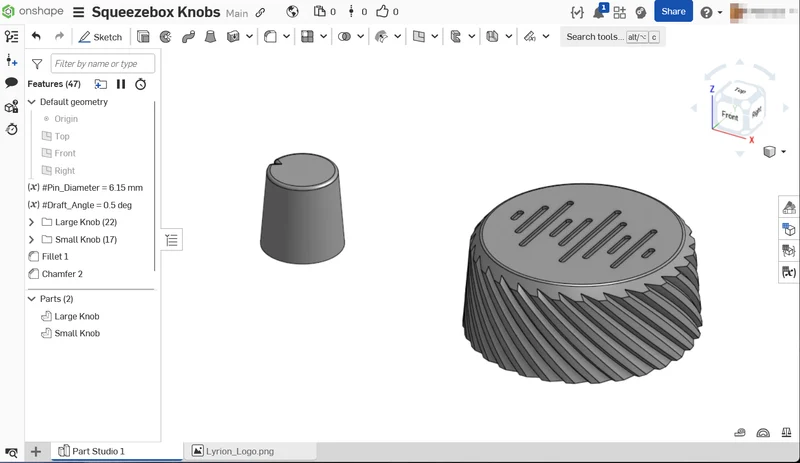

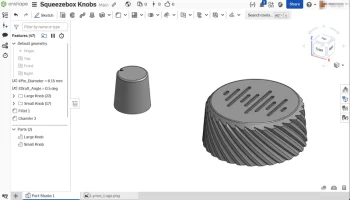

Если вы хотите внести изменения, скопируйте документ OnShape отсюда или используйте прилагаемый файл STEP. Переменные слева (Pin_Diameter и Draft_Angle) должны изменить допуски на запрессовку, но загруженные здесь модели — это те, которые, по моему мнению, работают лучше всего.

На этих деталях есть несколько мелких деталей, поэтому лучше всего использовать сопло диаметром 0,25 мм, если оно у вас есть. В противном случае сопло диаметром 0,4 мм все равно должно работать. Переориентируйте детали так, чтобы лицевая сторона ручек находилась на рабочей пластине.

Чтобы снять старые ручки, просто потяните их прямо, и они должны оторваться от потенциометров. Обратный процесс для установки новых ручек.

Наслаждаться! Дайте мне знать, если у вас есть отзывы или вам нужны дополнительные файлы.
