Ручки для электронных компонентов
Это одновременно весело и познавательно. Используйте их в качестве этикеток для своих ящиков или просто в качестве уникальной ручки для ящиков в магазине или дома.

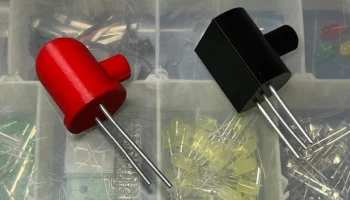

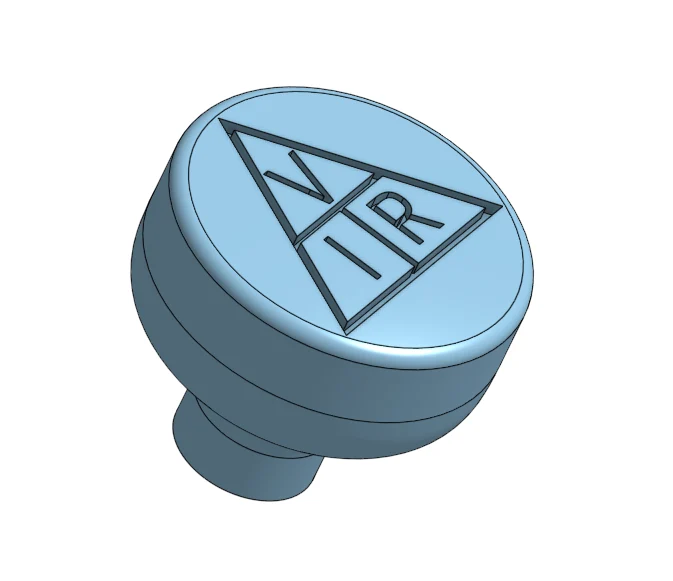

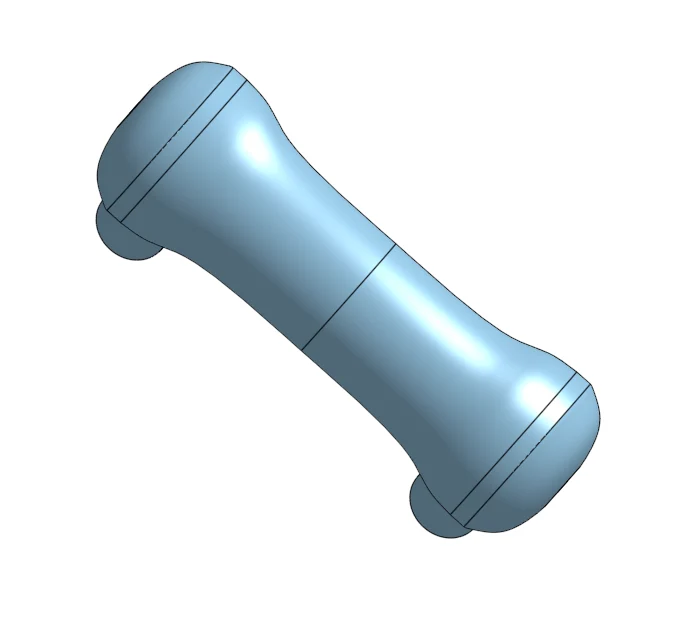

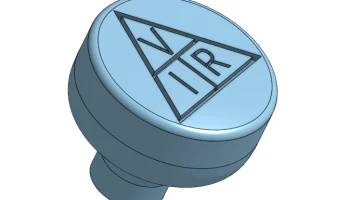

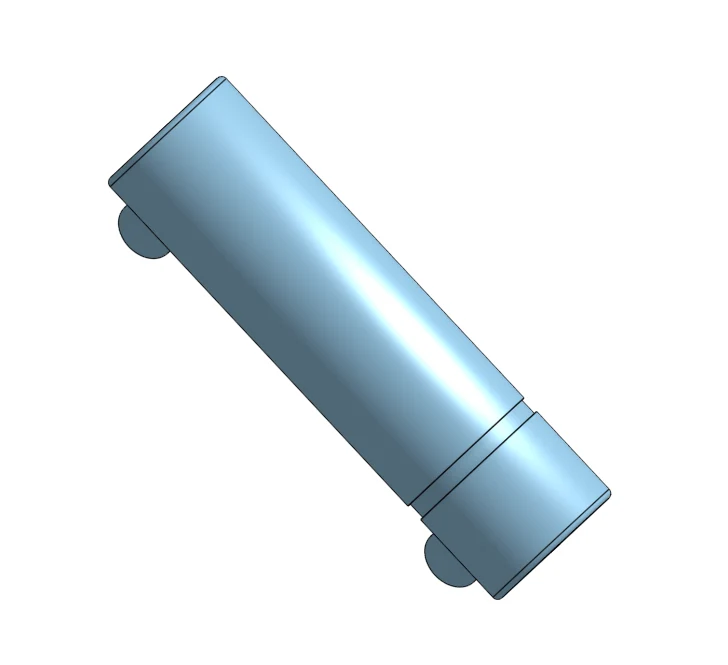

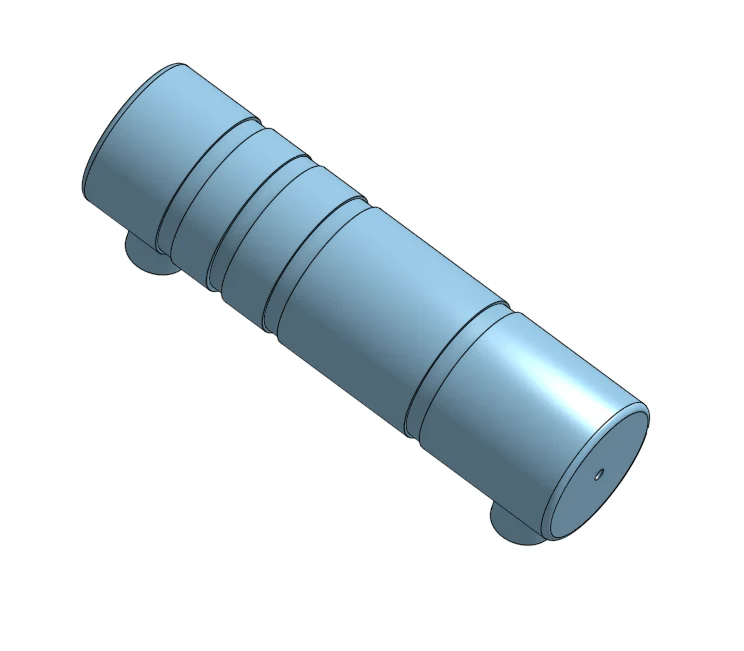

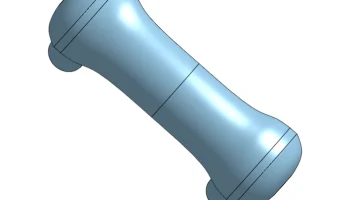

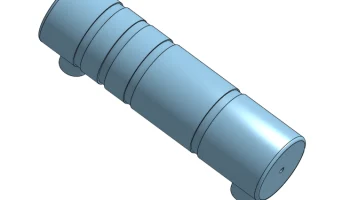

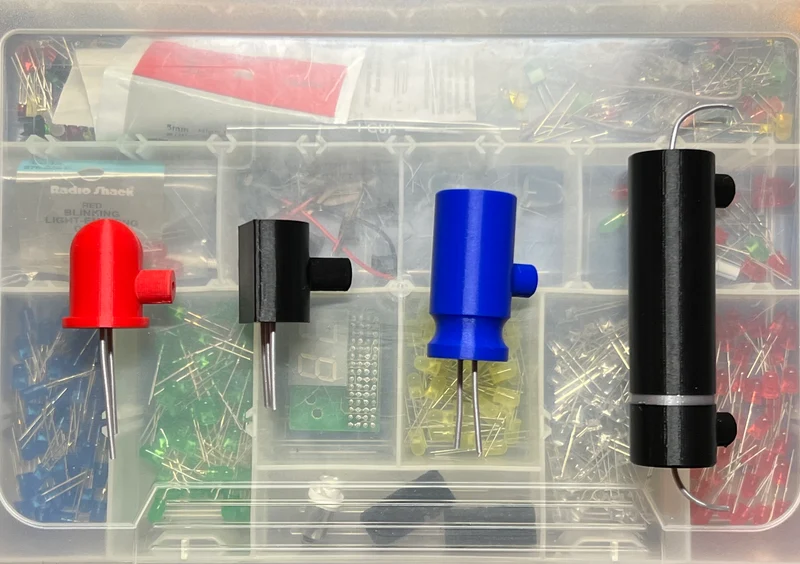

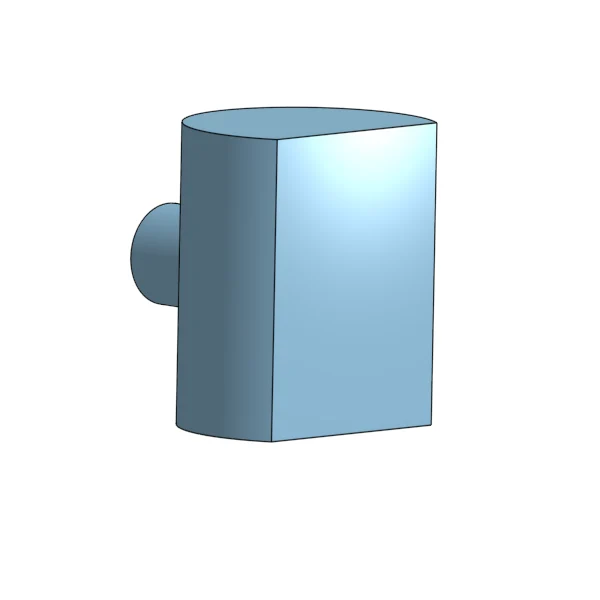

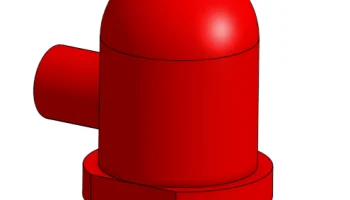

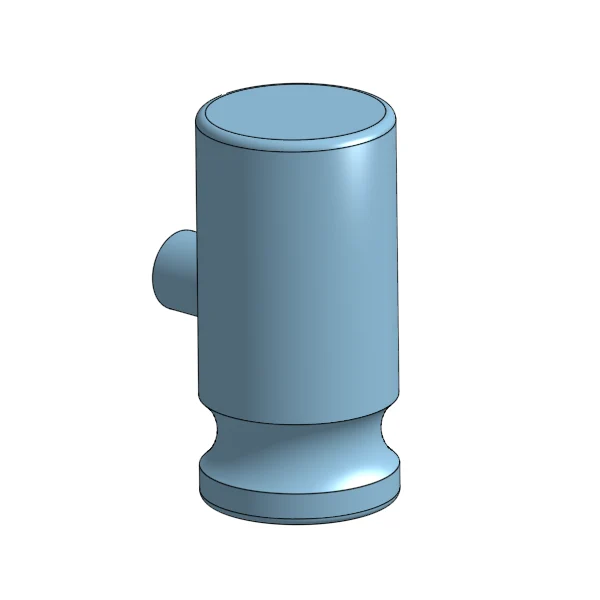

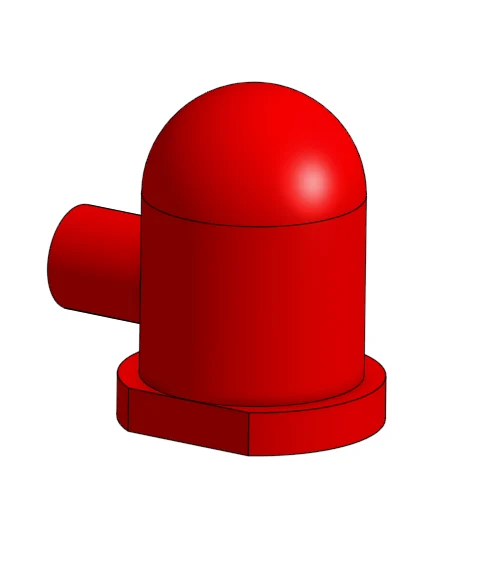

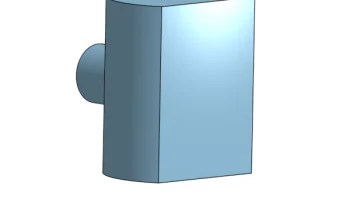

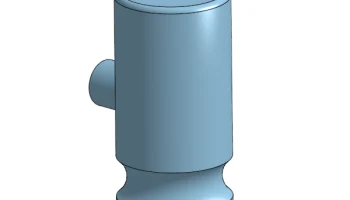

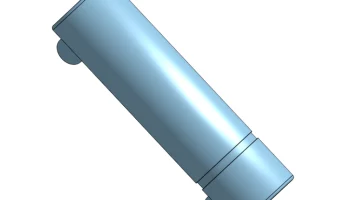

У меня есть следующие компоненты: транзистор, резистор (два типа), светодиод, диод и конденсатор со специальной бонусной ручкой с законом Ома.

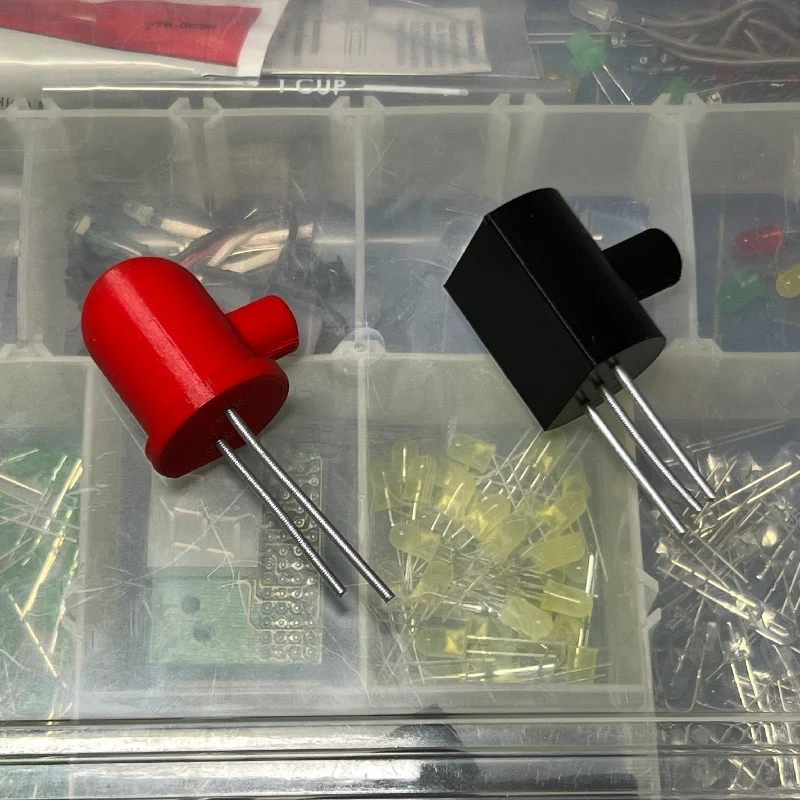

Я добавил отверстия, в которые вы можете вставить нить диаметром 1,75 мм для проводов, если хотите добавить немного больше деталей. Приклеенный серебряный PLA выглядит довольно красиво.
Я предоставил файлы STEP для всех моделей, если вы тоже захотите их изменить!
Печать
Печать сбоку или с плоским дном и
Нить накаливания — PLA идеальна.
Заполнение — 15%
Высота слоя — 0,20 мм.
Опоры — используйте опоры для монтажной секции.
Париметры — 2-4 работают хорошо
Дополнительные детали — нет
Адгезия кровати — нет
Плоты. Возможно, вы захотите использовать плот для более высоких частей, таких как резистор или диод.
Масштабирование — Масштабируйте по своему усмотрению
Изменение нити накаливания. Чтобы получить цветовые коды резистора, вы можете использовать изменение цвета.
Примечания после печати. Хотя нарезанные отверстия имеют диаметр 3 мм, вам, возможно, придется просверлить и нарезать резьбу самостоятельно для имеющихся у вас винтов. Также тщательно измерьте расстояние между отверстиями на резисторах и диоде, поскольку они разные.
Удачной печати!
