Параметрическая коробка для детских салфеток
Как всегда, очень открытый исходный код!

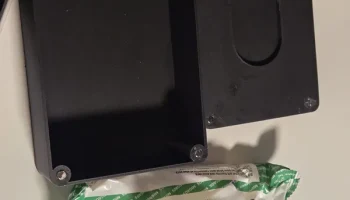

# Параметрическая коробка для детских влажных салфеток
Файл SCAD генерирует три отдельные части для печати:
используя только встроенную геометрию OpenSCAD:

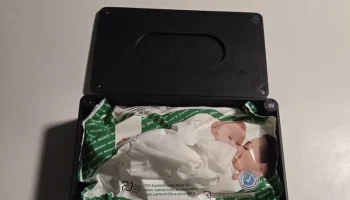

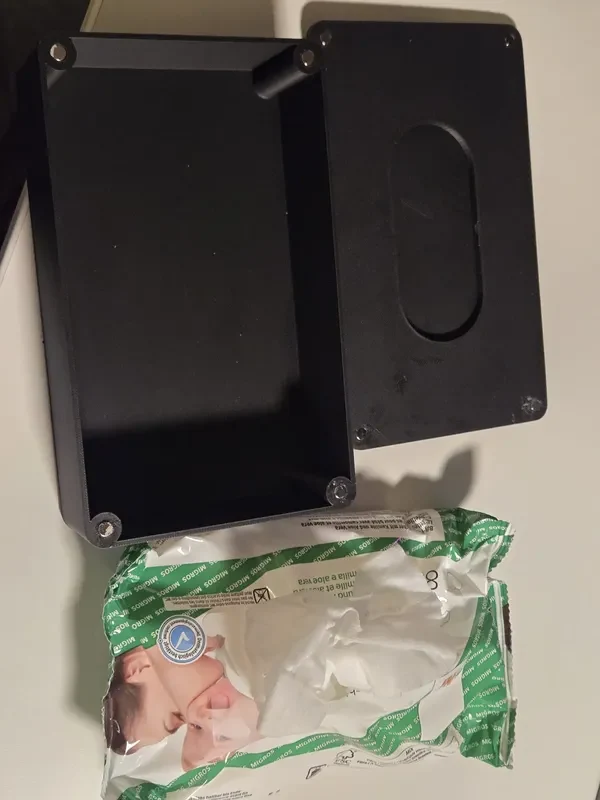

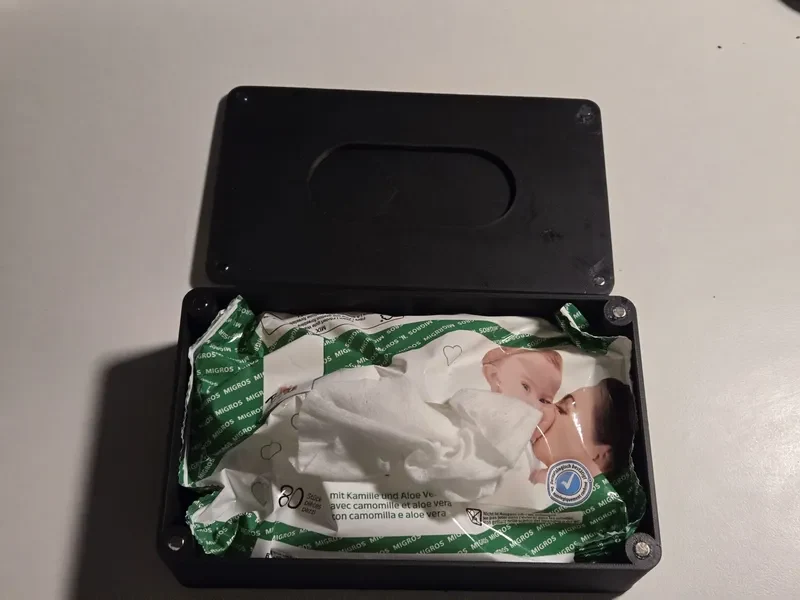

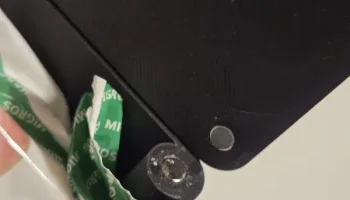

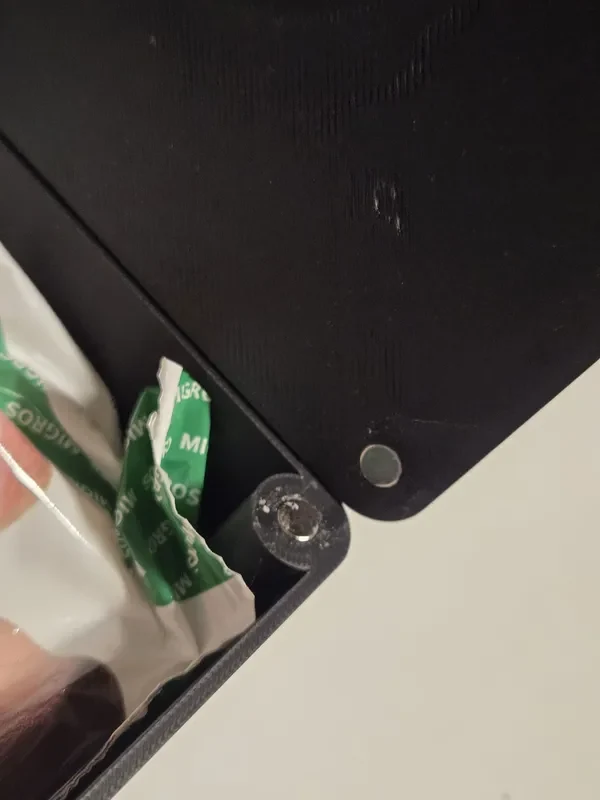

— **Коробка**: круглый открытый контейнер с четырьмя глухими магнитными карманами в усиленных углах.

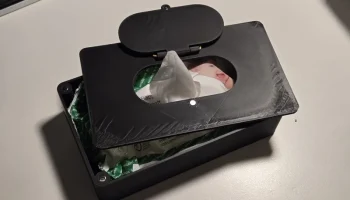

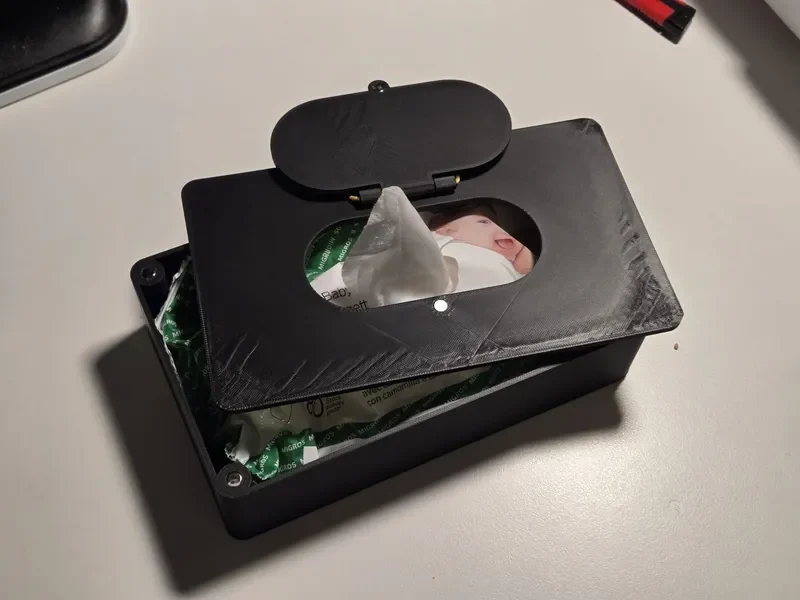

— **Обложка коробки:** съемная плоская крышка с четырьмя одинаковыми карманами на магнитах снизу,

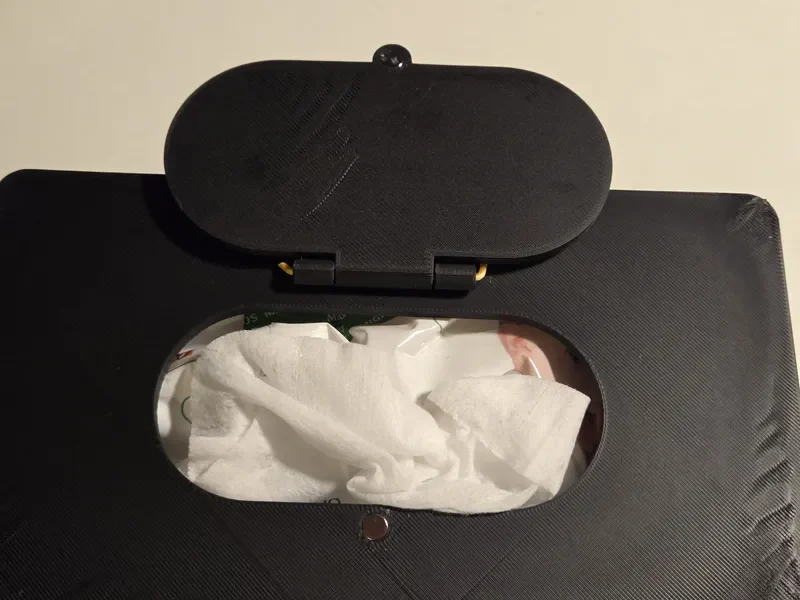

раздаточное отверстие в форме капсулы, два шарнира и обращенный вверх карман с магнитной защелкой.

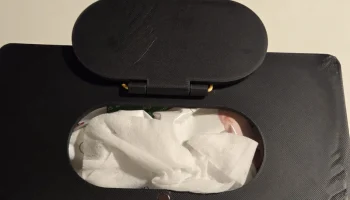

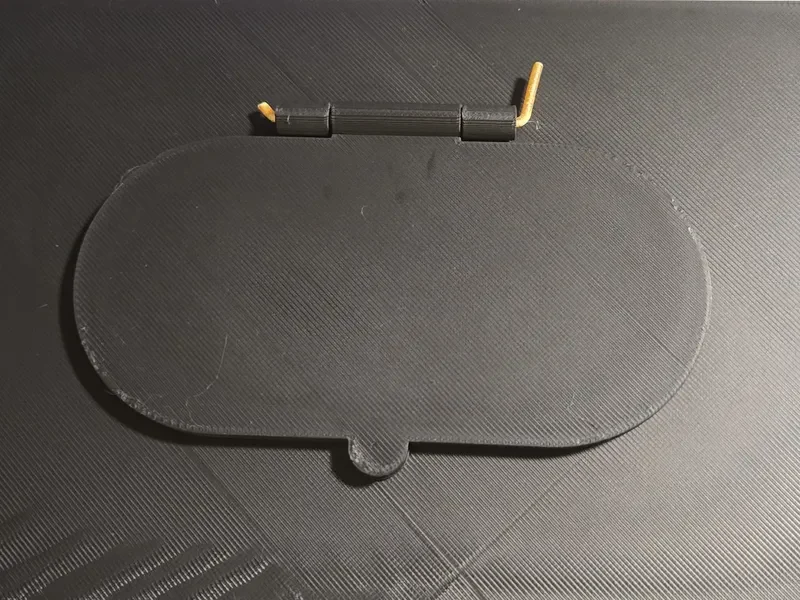

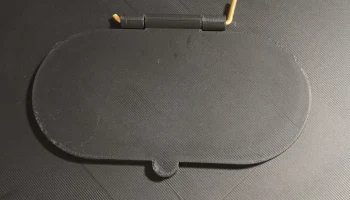

— **Крышка Boxcover:** перекрывающаяся откидная крышка с язычком, защелка снизу.
карман на магните и костяшка средней петли.

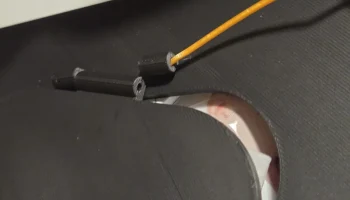

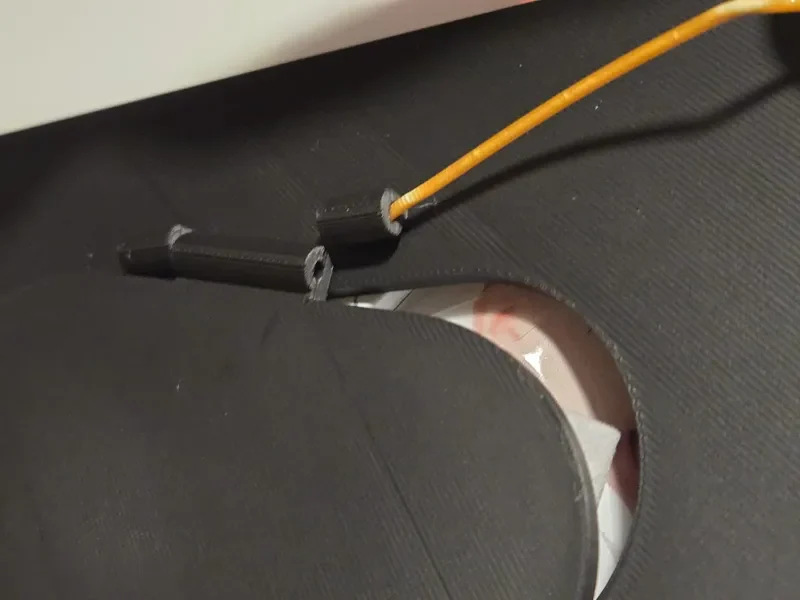

Шарнирные шарниры имеют одно круглое отверстие **2,0 мм** (нить 1,75 мм + нить 0,25 мм).
диаметральный допуск). К ним присоединяется кусок нити; четвертая печатная часть не требуется.
## Настроить
Откройте babywipesbox.scad в OpenSCAD и используйте Настройщик или отредактируйте параметры.
в верхней части файла. Размеры указаны в миллиметрах.
| Параметр | По умолчанию | Значение |
| — | — | — |
| ширина_коробки | 200 | Внешний размер по X |
| глубина_коробки | 120 | Внешний размер по Y |
| высота_коробки | 85 | Внешняя высота коробки, без крышки и крышки |
| толщина_стены/толщина_дна | 2,4/2,4 | Стены и пол контей��ера |
| угловой_радиус | 8 | Внешний радиус угла |
| толщина_обложки / толщина_крышки | 4 / 3,6 | Толщина крышки и крышки |
| ширина_открытия / глубина_открытия | 0 / 0 | Zero использует 53% ширины поля / 40% глубины |
| крышка_перекрытие | 4 | Крышка перекрывается за раздаточным отверстием |
| крышка_зазор | 0,25 | Зазор под закрытой крышкой |
| магнит_диаметр / магнит_толщина | 6 / 2 | Размер магнита диска, общий для всех десяти карманов |
| Magnetic_diameter_clearance | 0,2 | Добавлено к диаметру кармана, всего |
| магнит_глубина_зазор | 0,1 | Добавлено в глубину кармана |
| диаметр_нити / допуск_шарнира | 1,75/0,25 | Отверстие = их сумма |
| шарнир_осевой_зазор | 0,3 | Зазор между соседними шарнирами |
Размер отверстия по умолчанию составляет 106 × 48 мм. Внутреннее пространство между плоскими стенами составляет
195,2×115,2×82,6 мм; закругленные углы и магнитные стойки вторгаются в это пространство.
Прежде чем выбирать размеры коробки, измерьте зазор пакета салфеток.
закрытая сборка имеет высоту 95,65 мм, включая цилиндры шарниров.
Увеличение толщины магнита также может потребовать увеличения Cover_thickness.
и толщина крышки; для более толстой крышки может потребоваться больший шарнирный_внешний_диаметр.
Утверждения объясняют несовместимые измерения, включая отверстия, которые тоже выходят.
мало места для магнитов или петель.
