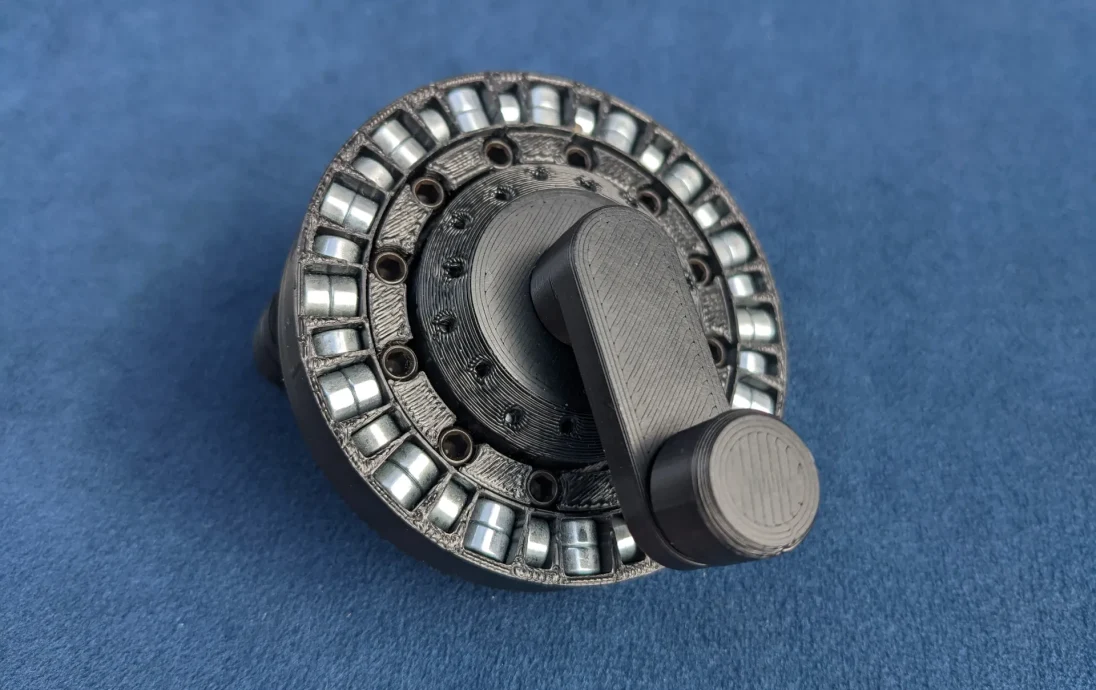

Магнитный редуктор 3:1

Это переработка проектов Повского, сделанная для того, чтобы я мог использовать более распространенные магниты, которые у меня уже были под рукой, а также для практики моделирования в FreeCAD.

Необходимое оборудование
2x608 подшипников
Печатные подшипники 608 также могут работать.
Несколько магнитов 6x3 мм.
24 минимум
48 рекомендуется
64 для максимального крутящего момента
12 стальных установочных винтов размером 5x6 мм.
Должна быть стальная, а не нержавеющая.

Печать и сборка

Все детали довольно мягкие в настройках печати. Я использовал 3 стены и 13% заполнения, сопло 0,4 мм и высоту слоя 0,2 мм. Протестировано с ABS и PLA.

Распечатайте один из двух вариантов внешнего кольца, по два для каждой ручки и кривошипа и по одному для всего остального. Все спроектировано так, чтобы его было легко печатать, никаких поддержек не требуется. Имеется множество мелких деталей, поэтому требуется сопло диаметром 0,4 мм или тоньше.

Магниты расположены в простом чередующемся порядке, с возможностью добавления дополнительных магнитов в виде массива Хальбаха и повторного сложения друг на друга для внешнего кольца. Есть отверстия, поэтому вы можете вытолкнуть неуместные магниты с помощью скрепки.

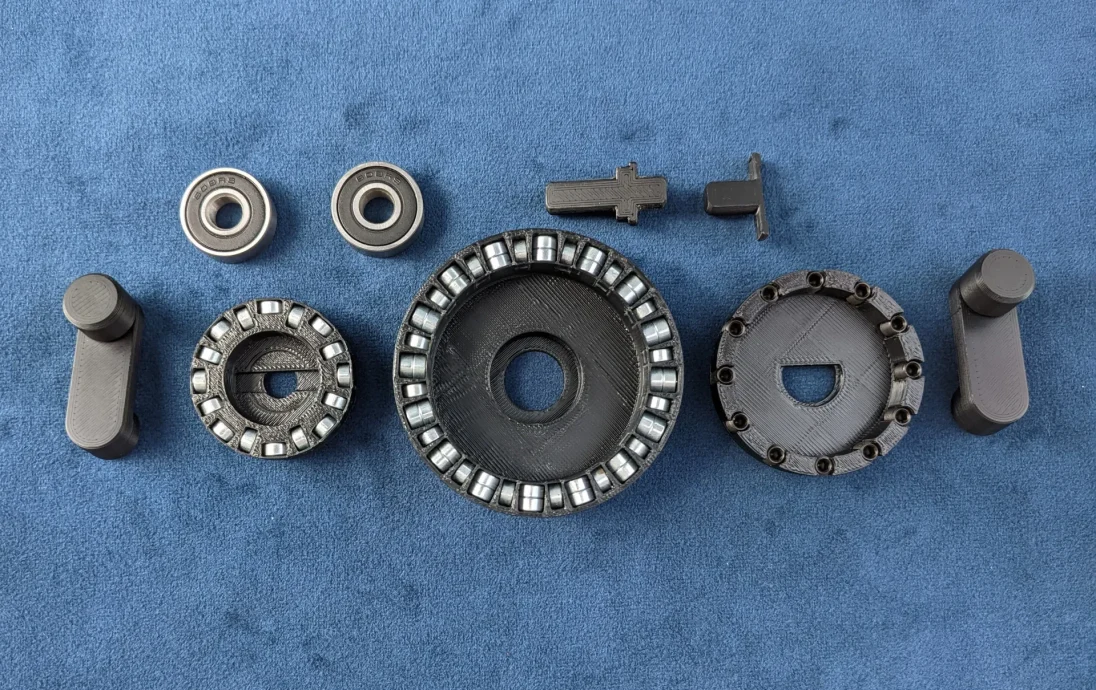

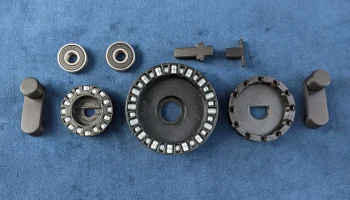

Соберите остальную часть коробки передач следующим образом. Обязательно вставьте вал внутреннего кольца перед подшипником, так как его будет трудно снять, если он сломан.

Если вам интересно узнать больше о том, как работает этот механизм, Повский снял видео с его обсуждением здесь.
