Монтажный кронштейн на DIN-рейку

Монтажный кронштейн для стандартной DIN-рейки 35 мм.

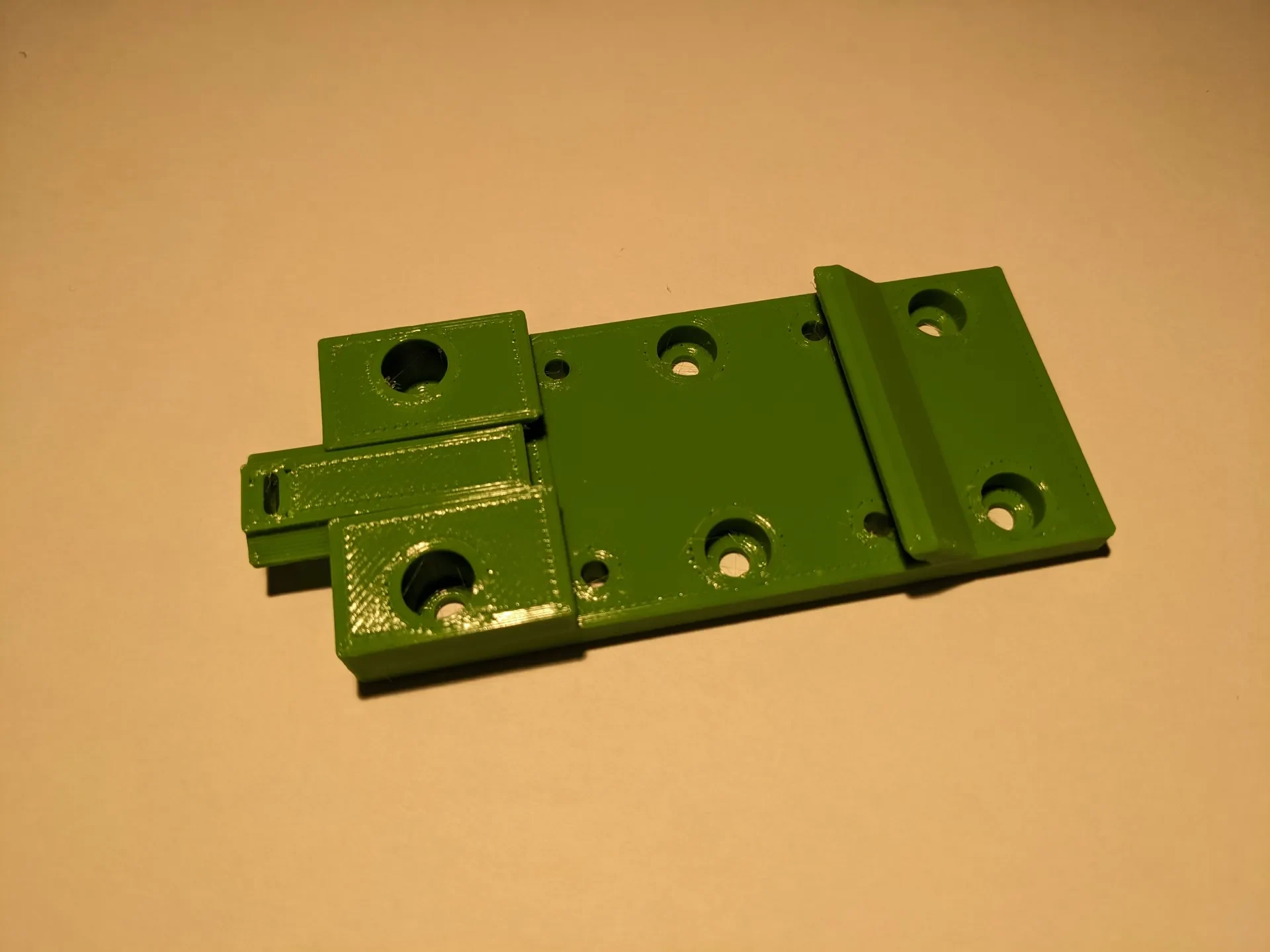

Конструкция состоит из монтажной пластины и пружинного зажима, прижимающего пластину к рейке. Все детали напечатаны в 3D на FDM без поддержки, если они правильно ориентированы.

ДИЗАЙН

Дизайн максимально прост, чтобы обеспечить легкую модификацию, созданную Onshape.

Если вам нужны какие-то вариации, просто дайте мне знать!

ПЕЧАТЬ

Напечатано из переработанного PETG Prusa на принтере Prusa mini со 100% заполнением .20.

СБОРКА

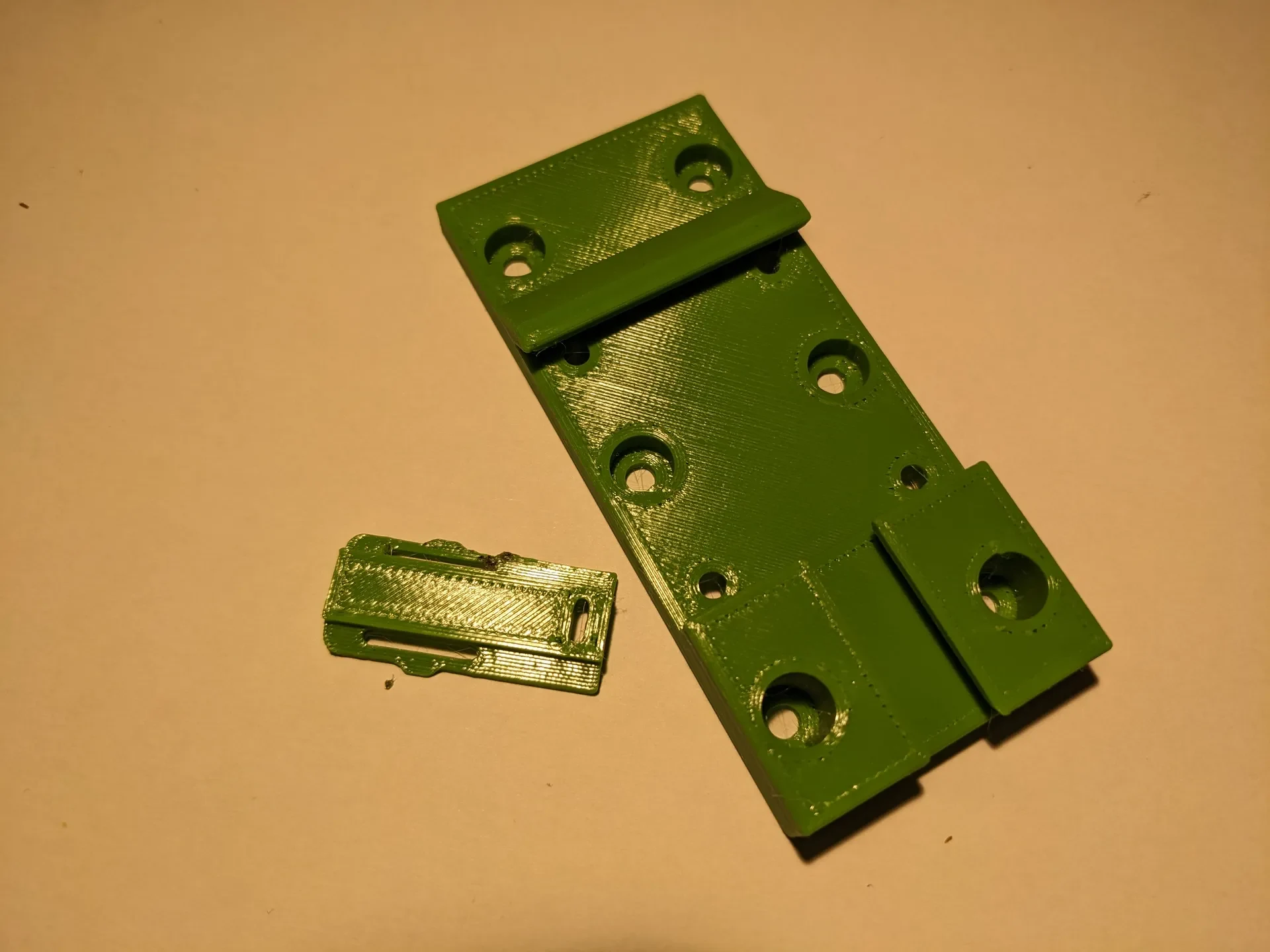

Вставьте зажим в монтажный кронштейн (возможен только один способ)
Зажим удерживается в фиксаторе, когда он не застегнут, но может выскользнуть, если сильно потянуть.
Повесьте кронштейн выступом на направляющую и вставьте зажим.

Удачной печати

Фабиан
