Стойка на DIN-рейку (тяжелая нагрузка)........

Существует несколько умных конструкций подставок на DIN-рейку (35 мм), но ни одна из них, похоже, не способна выдержать ряд тяжелых устройств, не упав и не начав раскачиваться при малейшем прикосновении.

Итак, вот моя попытка.

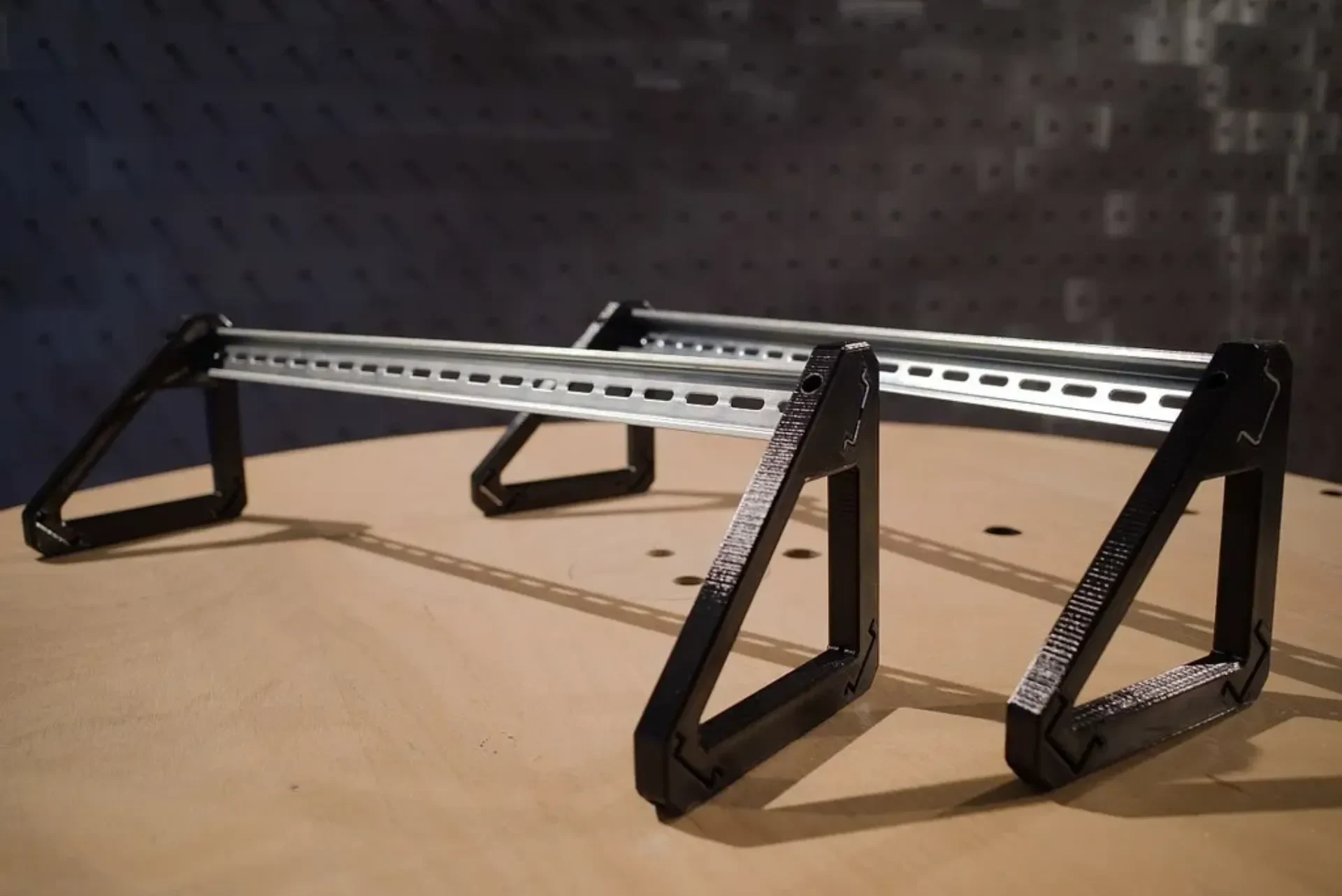

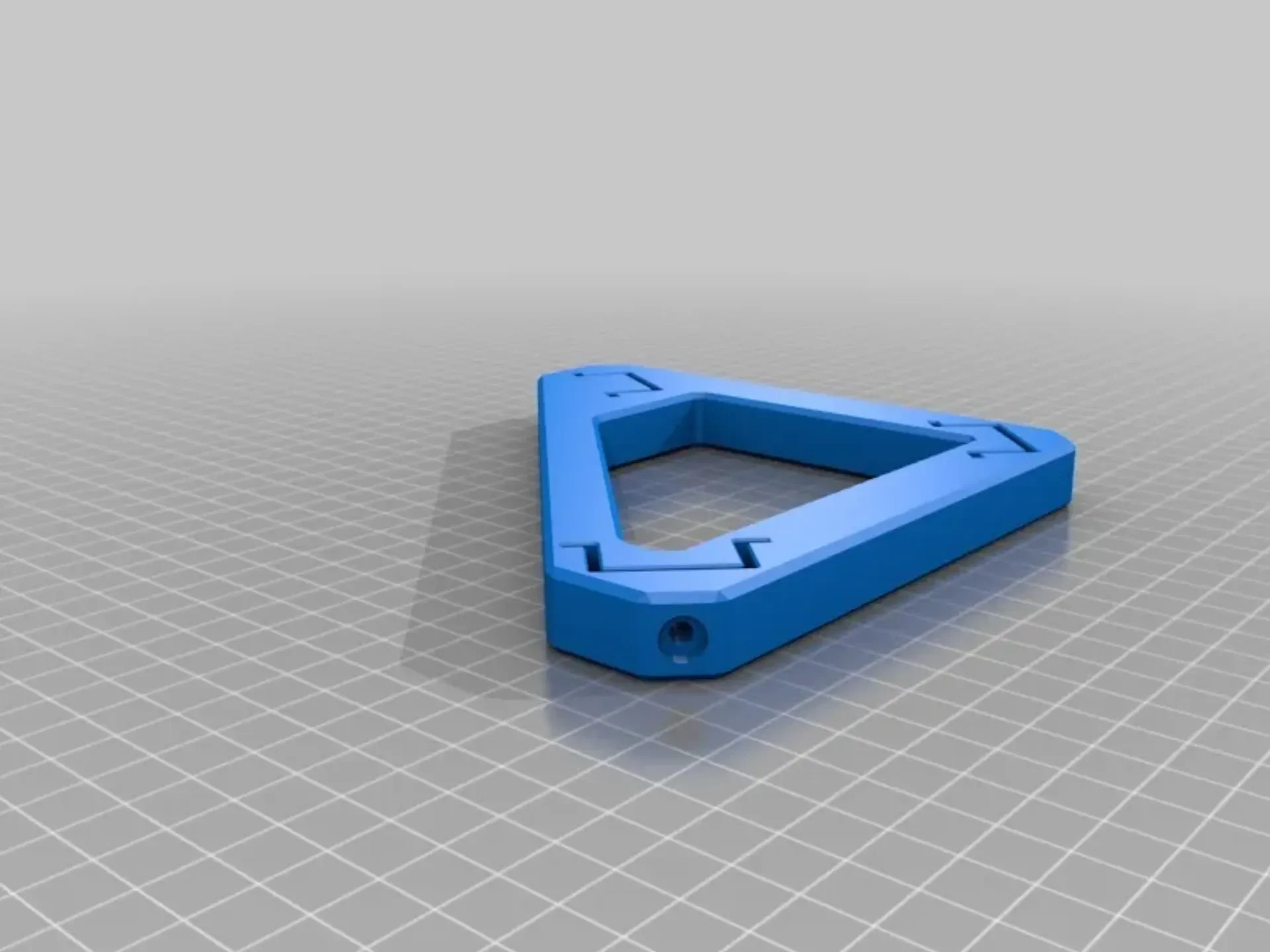

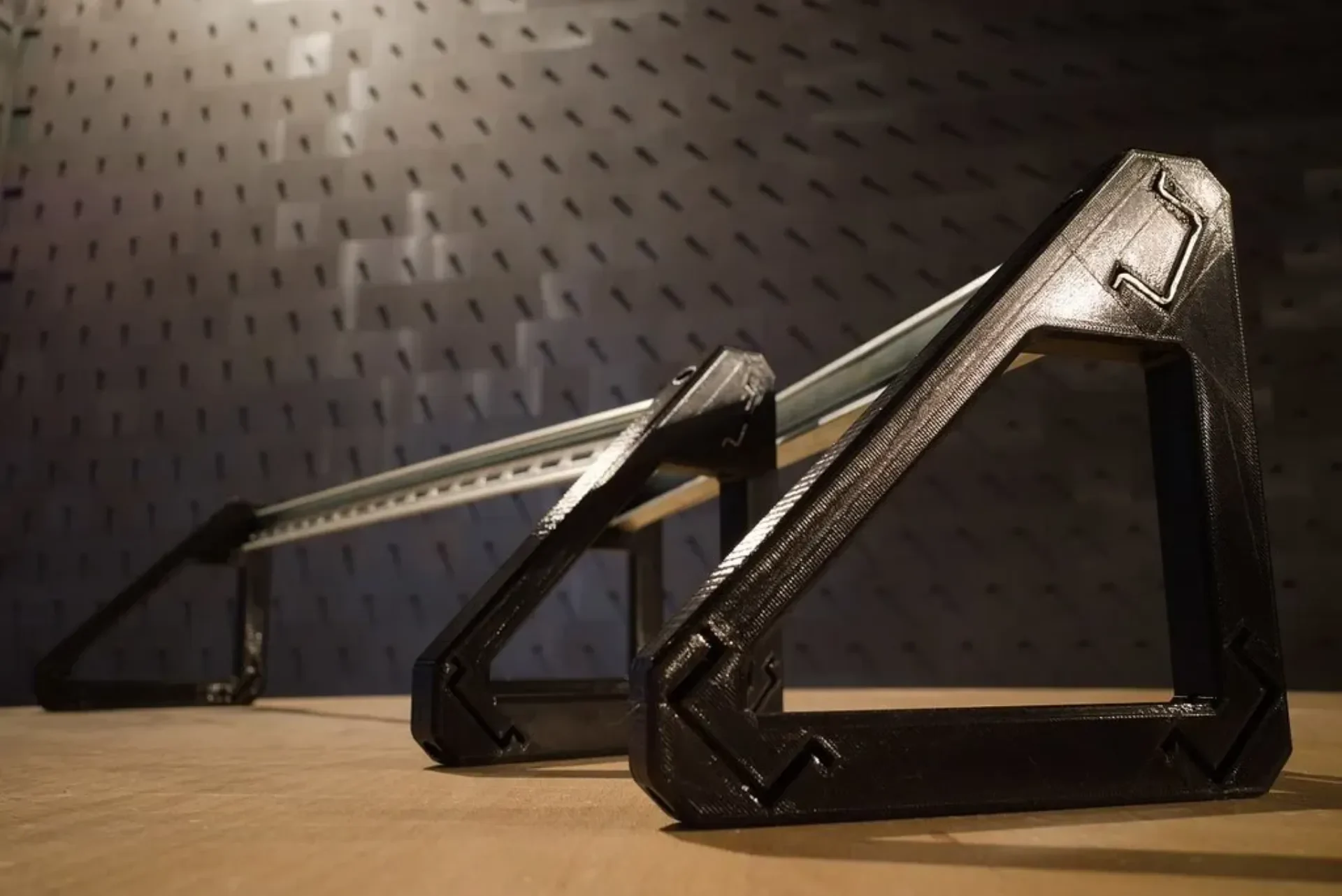

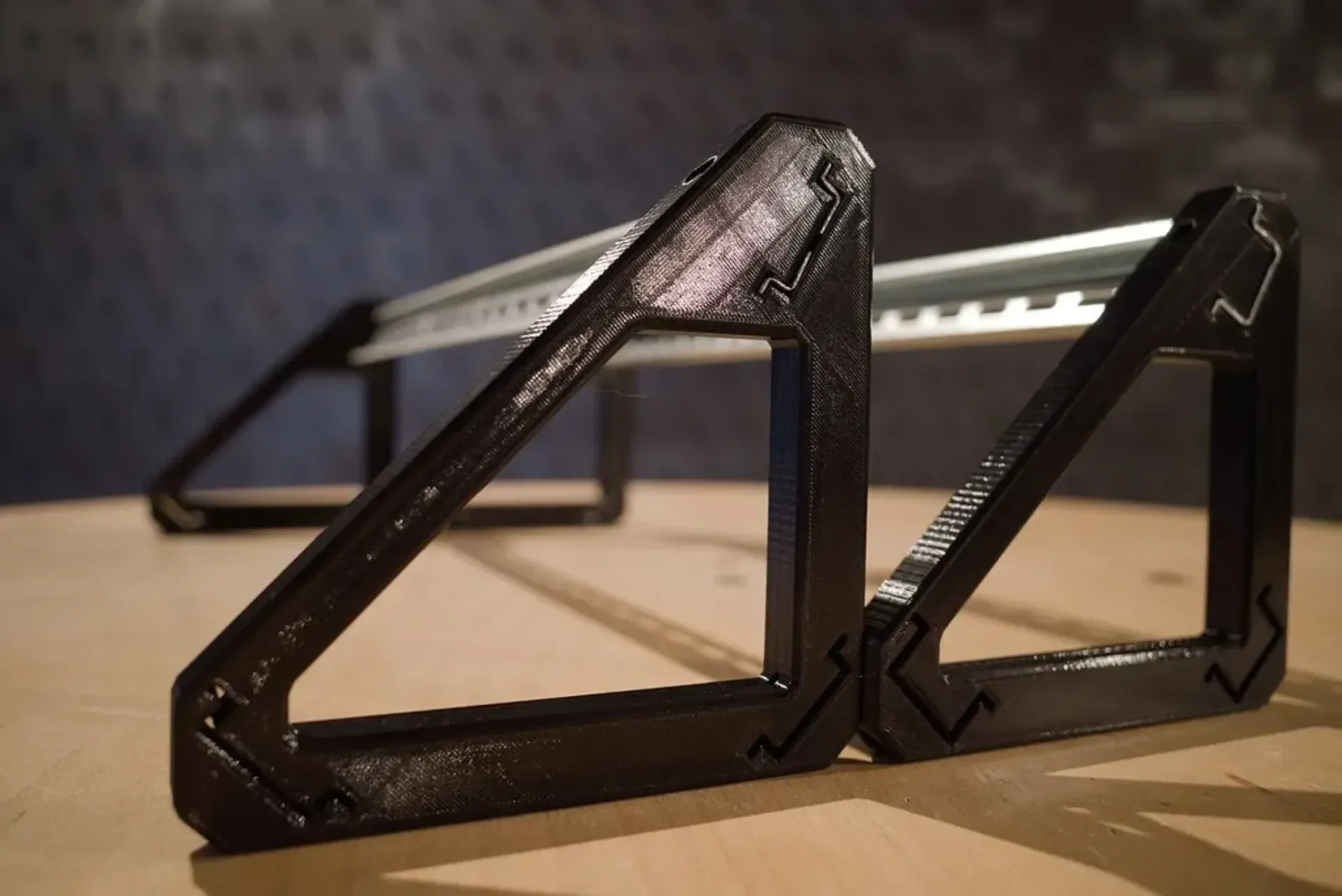

Предполагается, что он подходит для DIN-рейок 35x15 (huschiha_3.stl и huschiha_7.stl) и 35x7,5 (huschiha_4.stl и huschiha_8.stl), но я настоятельно рекомендую использовать более толстые рейки, если вы планируете использовать длинный кусок (>300 мм), как на моих фотографиях. С направляющими 35x15 раскачивания почти нет.

При желании вы можете установить еще 2 DIN-рейки, чтобы повысить устойчивость к скручивающим нагрузкам.

Рельсы можно и нужно фиксировать саморезами с крупной резьбой. Я использовал M3,5x14, который очень хорошо подошёл.

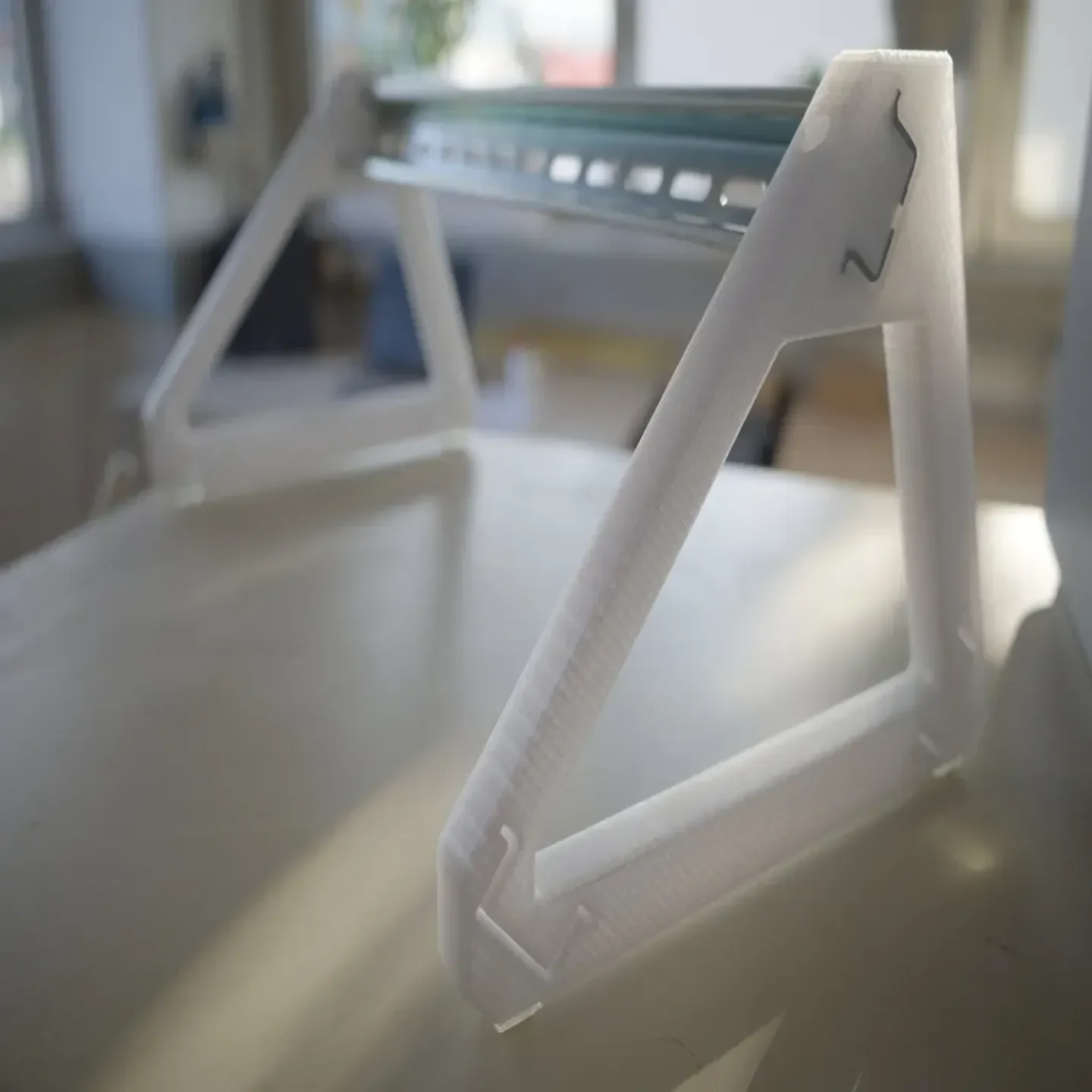

редактировать: при прикреплении резиновых ножек существует вероятность опрокидывания подставки на DIN-рейке, поэтому я добавил еще одну версию (7 и 8; белая на изображениях) с другим углом, чтобы улучшить устойчивость.

отредактировано: я изменил дизайн для версий 7 и 8, чтобы предотвратить скольжение рельса в проеме. Версии 3 и 4 были достаточно тонкими, чтобы создать достаточное давление с помощью винта, но улучшенная версия слишком толстая в верхней части направляющей, поэтому я добавил какую-то пружину.

Настройки печати

Принтер:

Интамсис FunmatHT

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,25 мм

Заполнение:

30%

Нить:

Полимейкер Поликарбонат

черный Пост-печать =============

Совет: используйте резиновые ножки, чтобы предотвратить скольжение.
