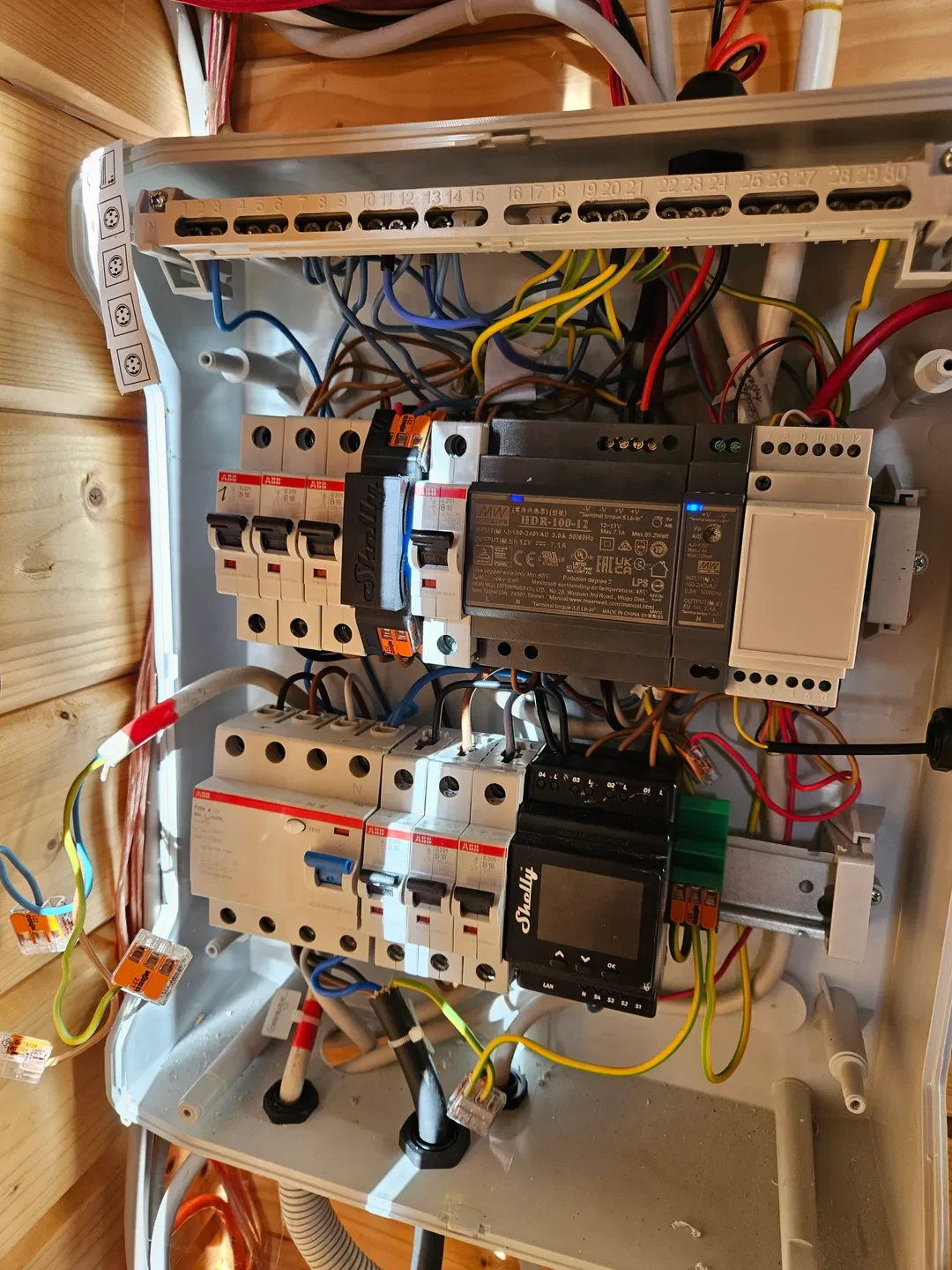

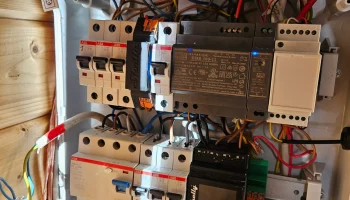

Крепление Shelly 1/1PM на DIN-рейку для Wago 221........

Я переделал версию boinappi, которая представляет собой ремикс великолепного дизайна Марка Нойхауса, для Shelly 1PM.

Нагревательные вставки очень хорошие, но, к сожалению, у меня их нет ;-)

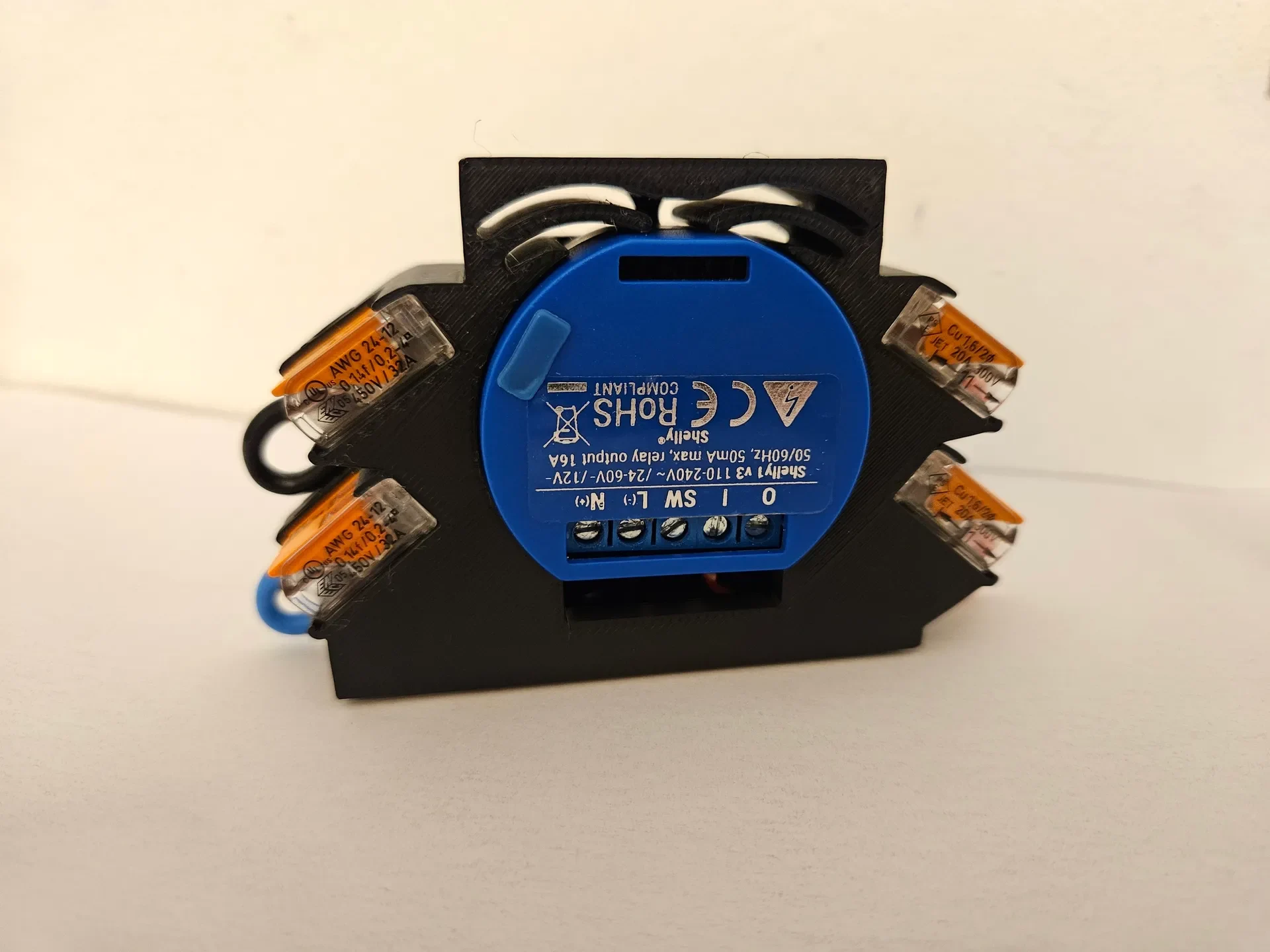

Подходит для Shelly 1 и 1PM, имейте в виду, что они поменяли положение SW и I/L1.

Вам понадобится:

1x Шелли1 / 1PM

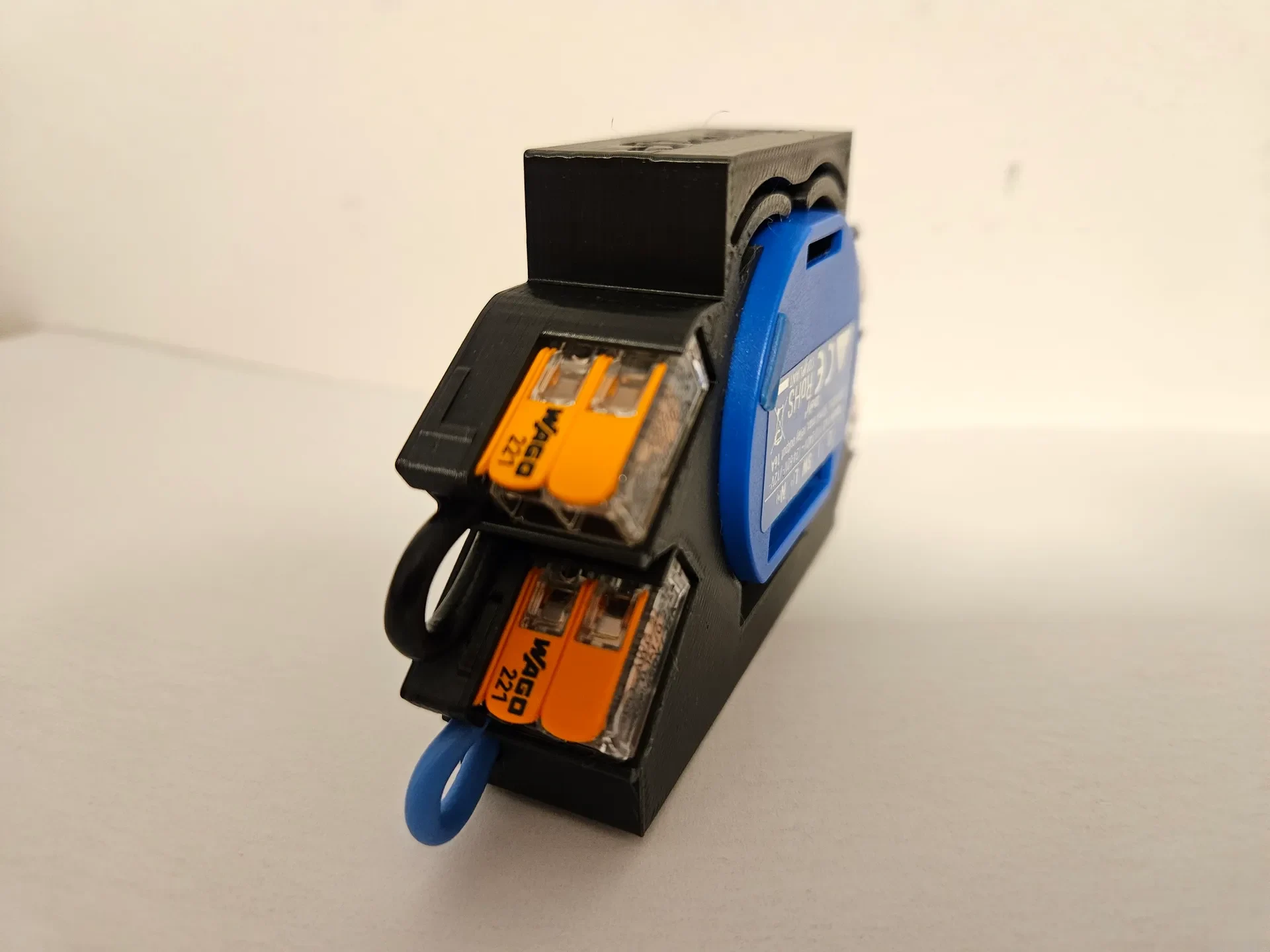

4x Wago 221, 3-кабельная версия
2 винта с головкой M4x10 или другие винты с головкой (выберите соответствующую версию крепления DIN)
4 изолированных терминатора провода (используйте их)
Гибкая проволока длиной 30 см.

Шелли не будет находиться на одном уровне с держателем и будет выступать наружу примерно на 2 мм. Также нет достаточной защиты от прикосновения.

Напечатано PLA, заполнение 15 %, толщина 0,16 мм, сопло 0,4 мм.

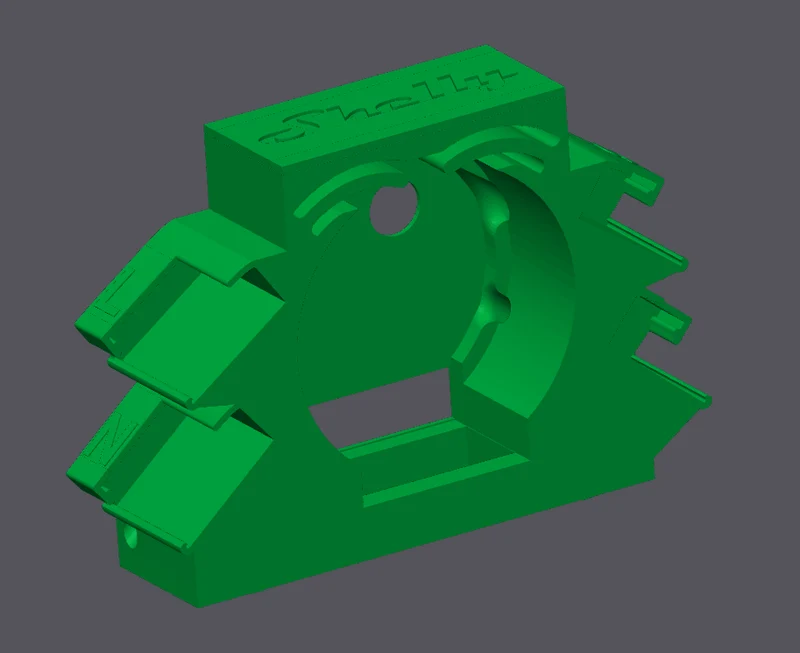

Изменения:

Жилье:

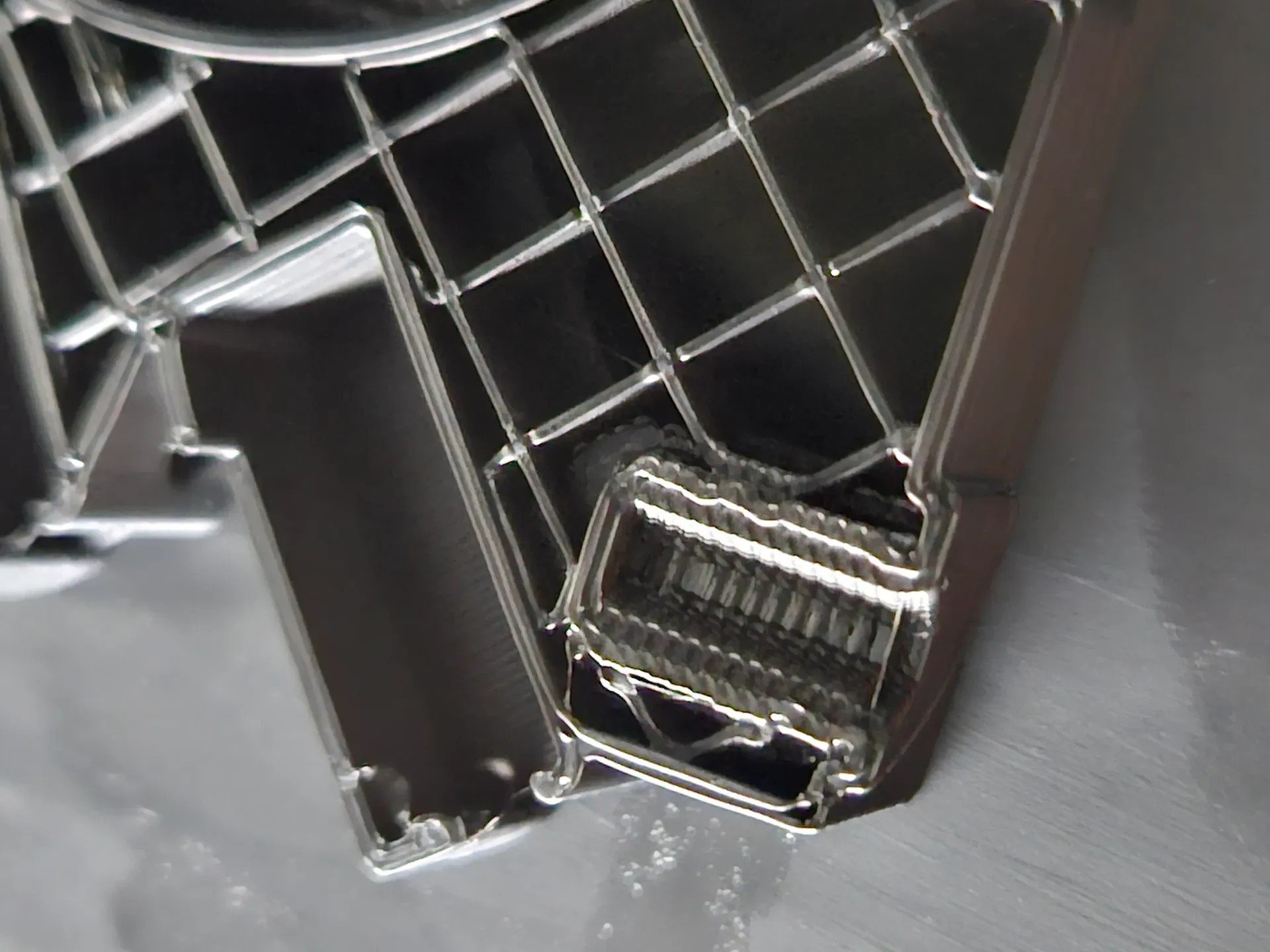

Резьба М4 напечатана вместо термовставок.
Этикетки зеркально отражены, чтобы избежать пересечения кабелей внутри.
Этикетки изменены с негатива на позитив (0,2 мм).

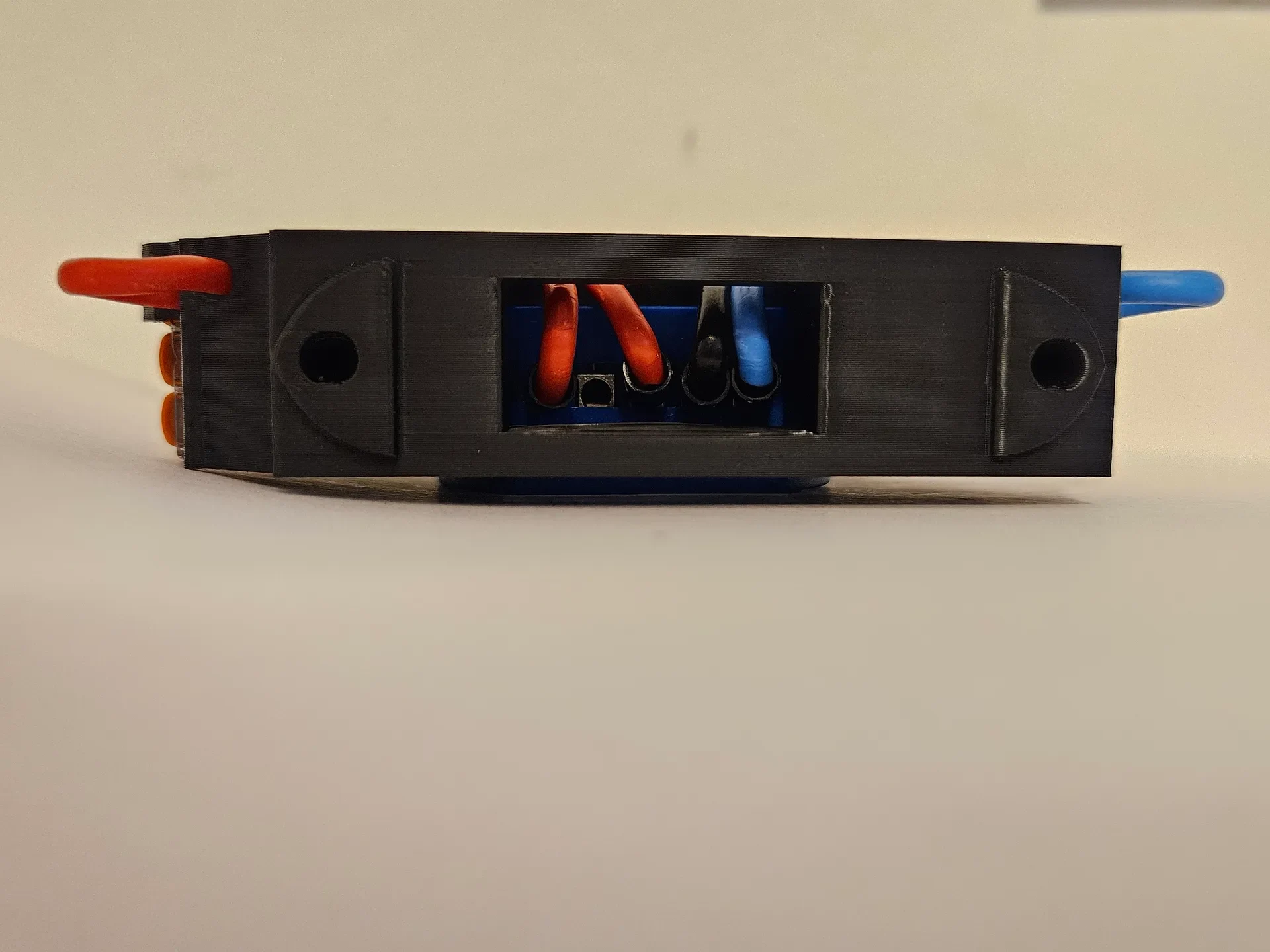

Добавлен вырез внизу для облегчения установки.

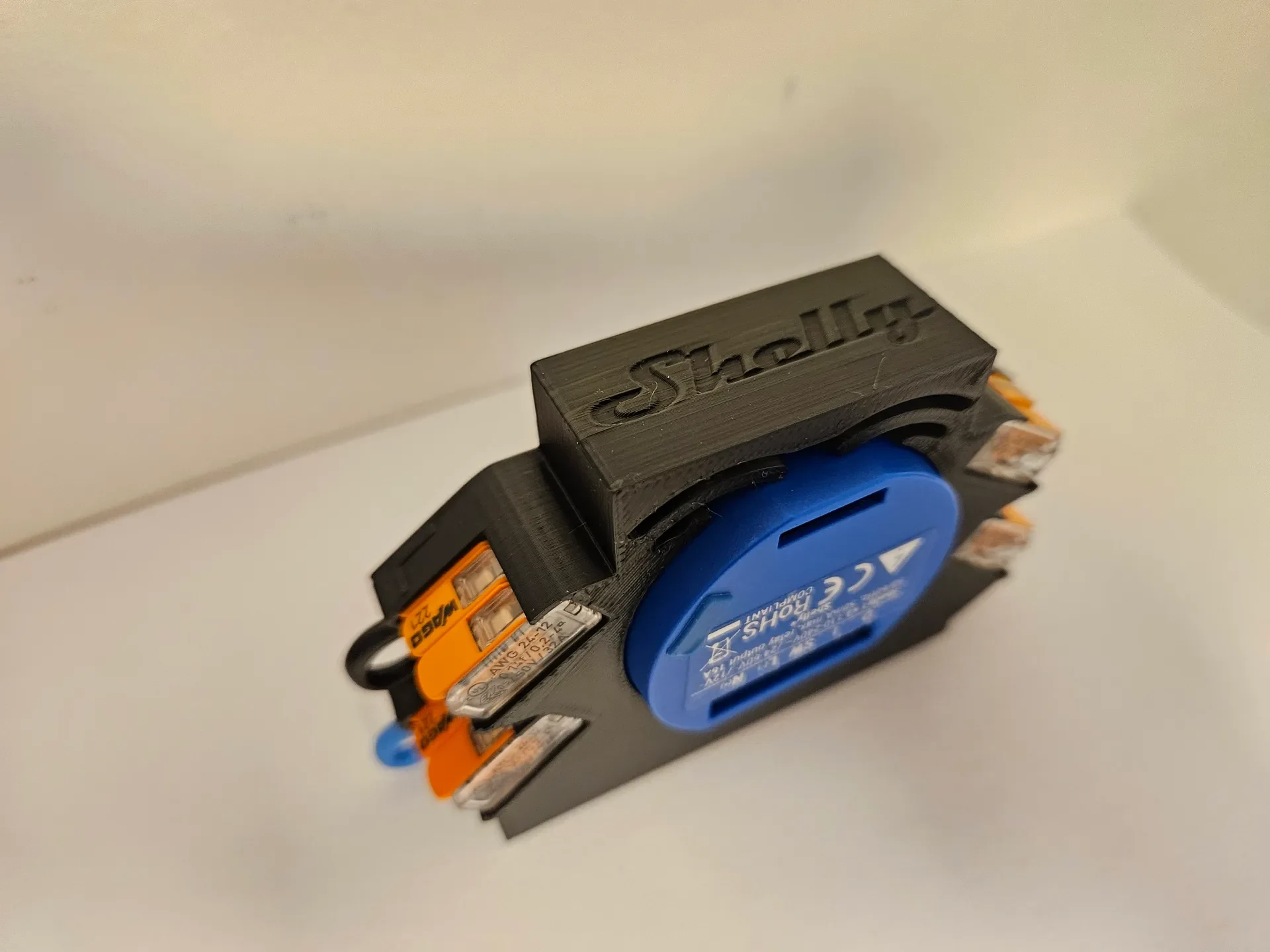

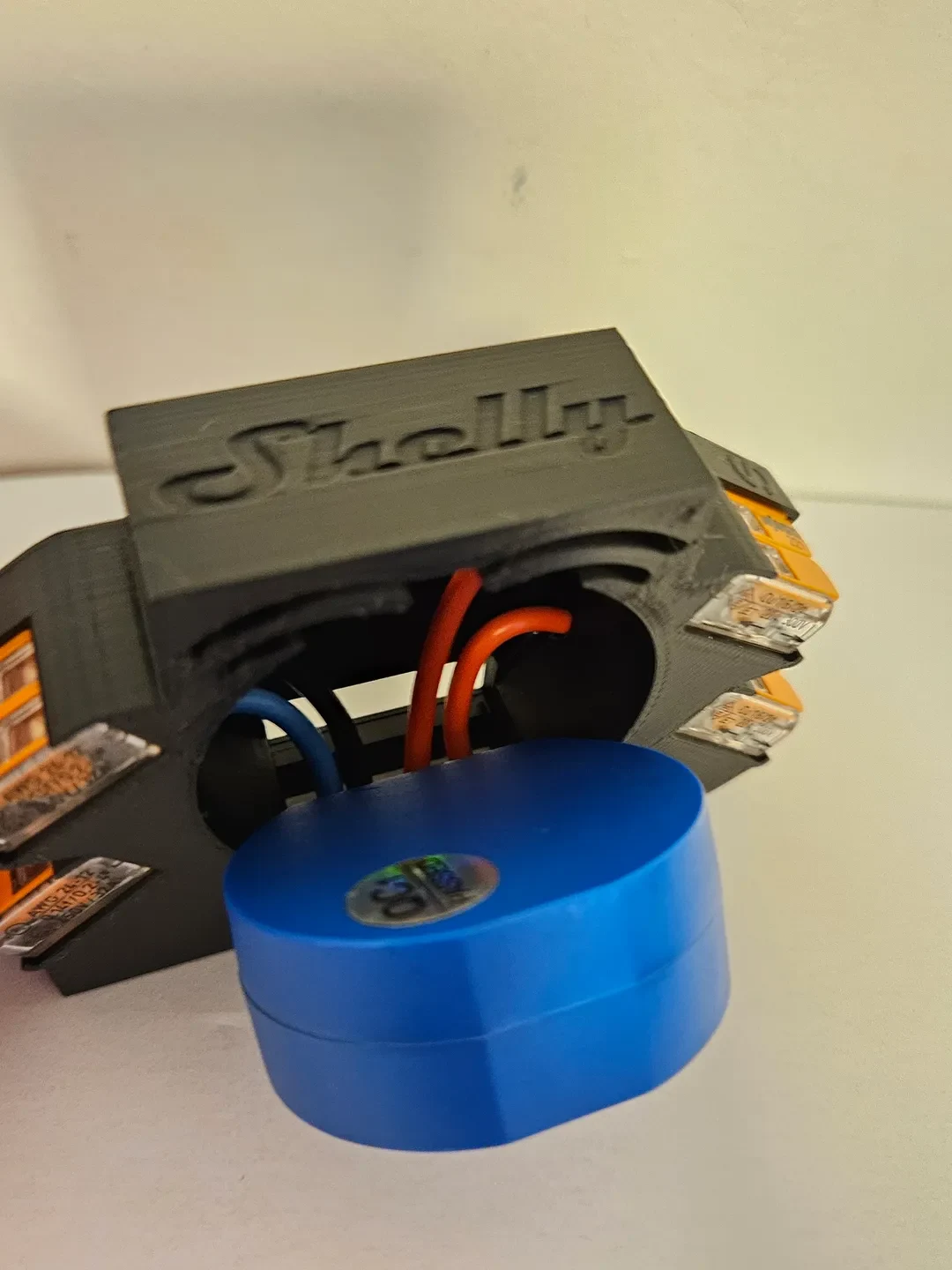

Логотип Shelly добавлен сверху.

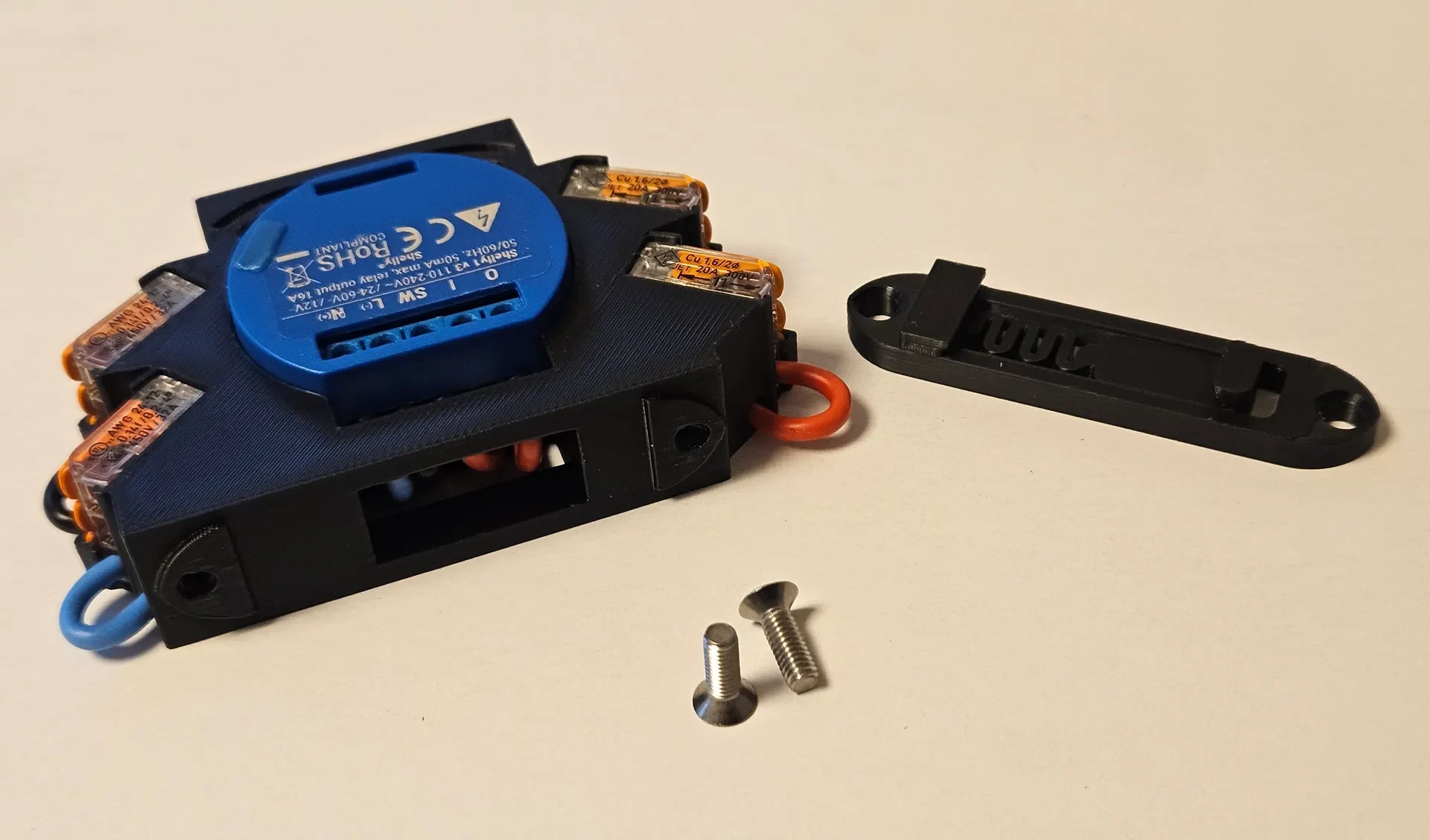

Монтаж DIN, версия 1:

Добавлены отверстия с зенковкой (5 мм) для винтов с зенковкой M4.

Вариант крепления DIN 2:

Добавлены обычные отверстия (4,5 мм) для винтов с головкой или любой другой головкой M4.
