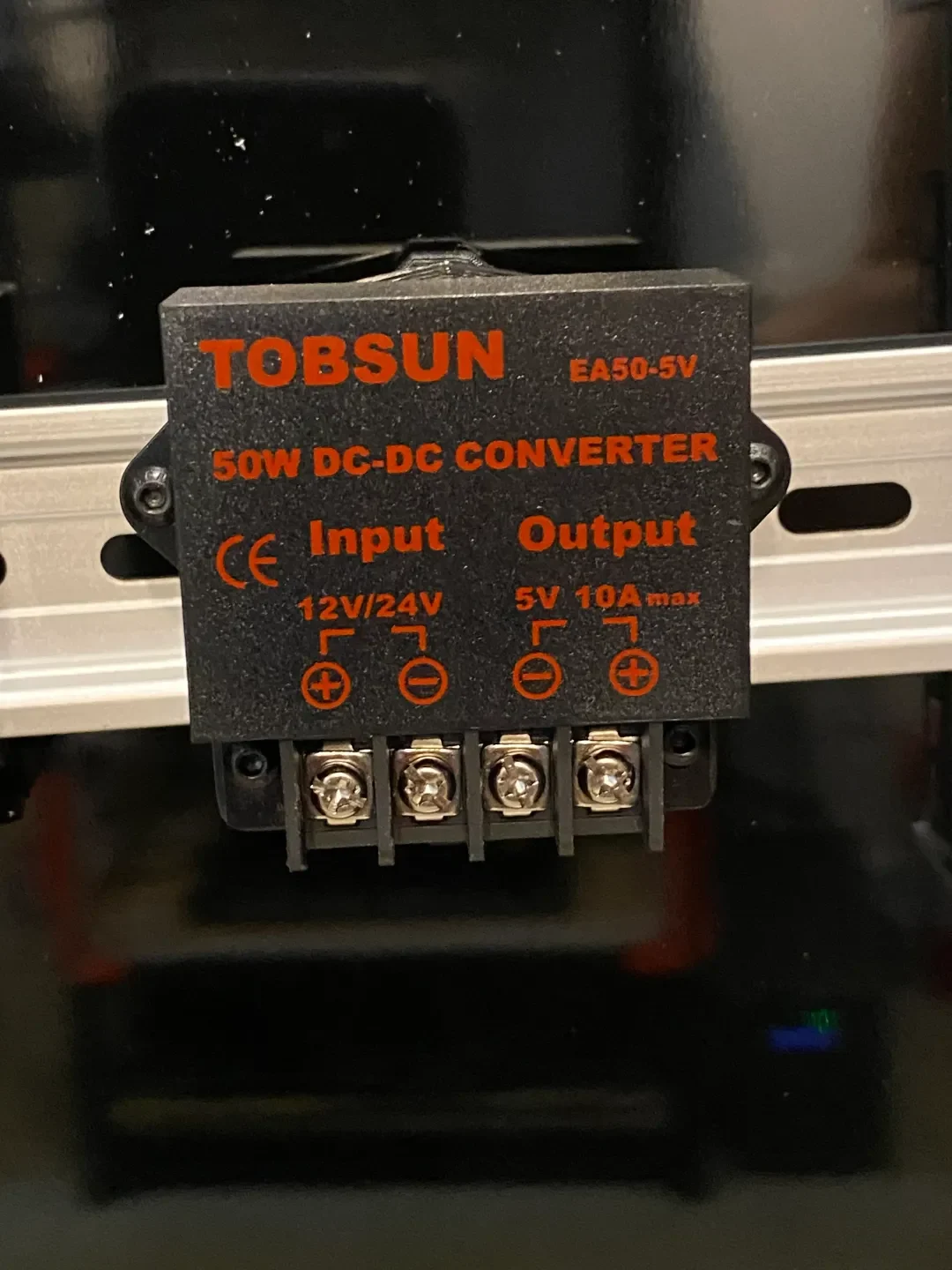

Преобразователь постоянного тока TOBSUN для монтажа на DI..

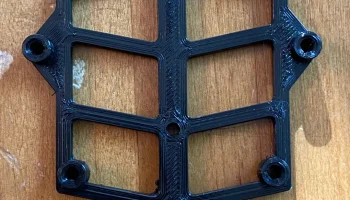

Пользователь Jevermeister разработал красивое крепление на DIN-рейку для модулей преобразователей постоянного тока Tobsun. Однако его конструкция была разработана для использования со старой версией зажимов Voron для DIN-рейки. Мне нужна была версия, которую можно было бы использовать с новыми клипами. Пока я вносил это изменение, я также внес некоторые незначительные улучшения, в том числе сделал так, чтобы винты для крепления модуля ввинчивались в пластик, а не требовали дополнительных гаек. Я также исправил некоторые размеры отверстий, чтобы они лучше соответствовали размерам, использованным в конструкции Ворона.

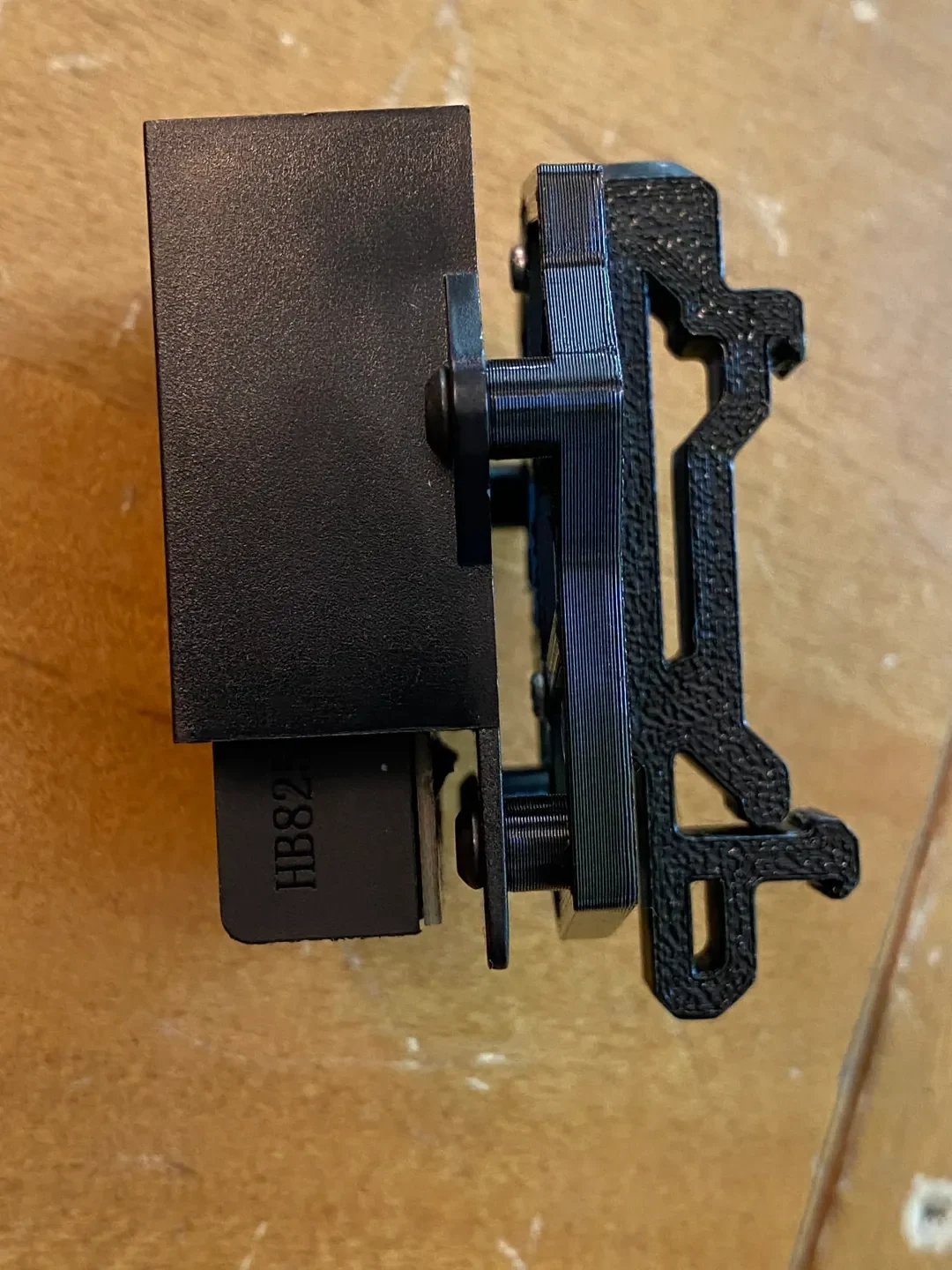

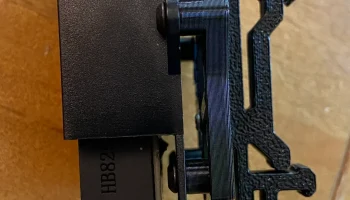

Используйте его с зажимом DIN для печатной платы Voron.

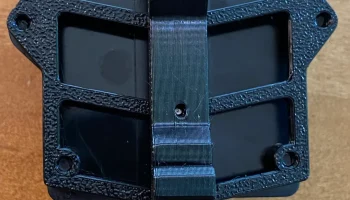

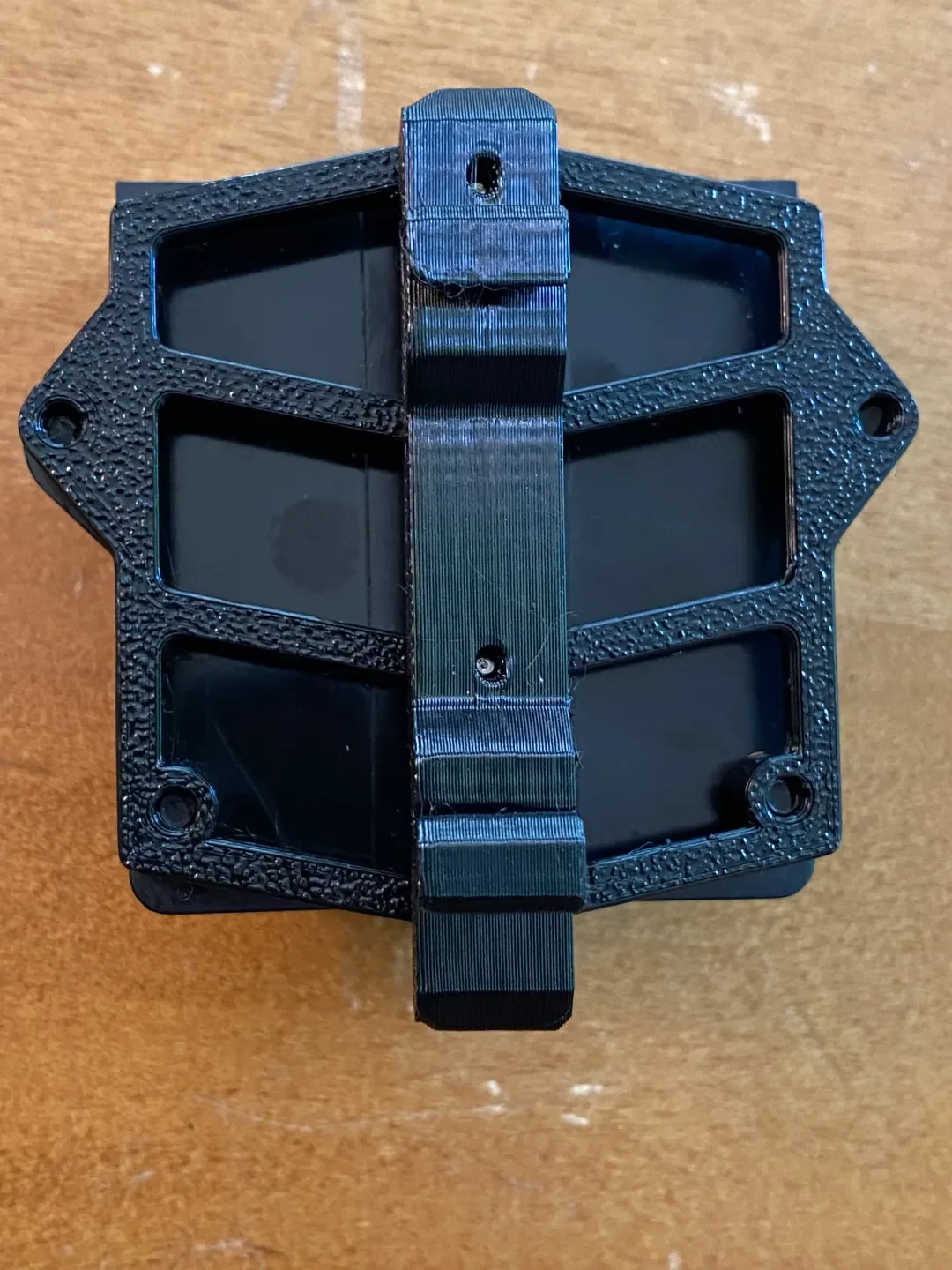

Чтобы прикрепить крепление к зажиму, используйте саморезы M2 x 10 мм. Чтобы прикрепить модуль TOBSUN к креплению, используйте винты M3 x 8 мм.

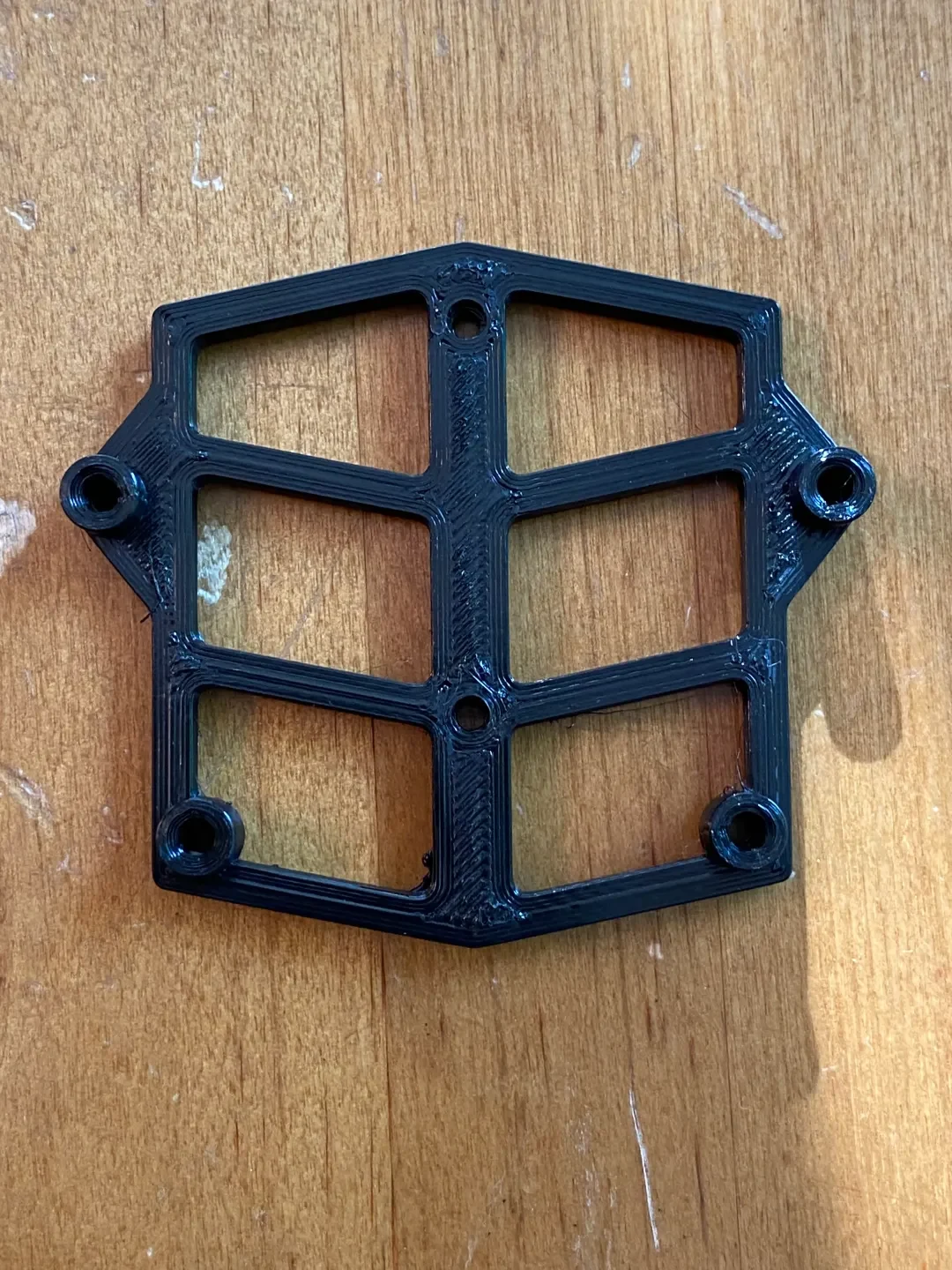

Я напечатал деталь из PETG, но она также должна хорошо печатать и из ABS. Никакие опоры не нужны.
