Распределительная коробка источника питания IEC C14 для D..

[РУ]
Описание

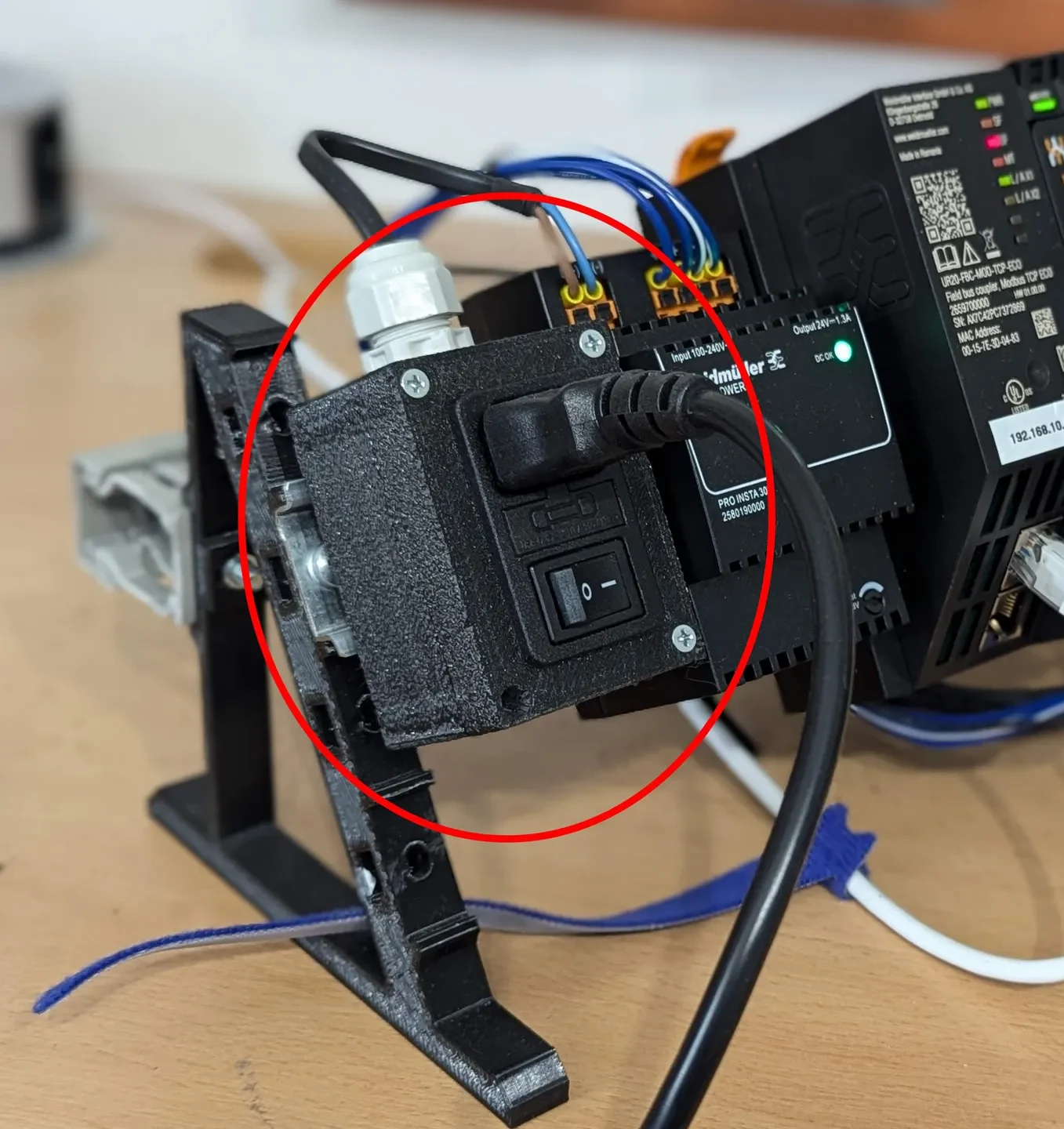

Корпус для монтажа на DIN-рейку для розетки IEC с выключателем и предохранителем.

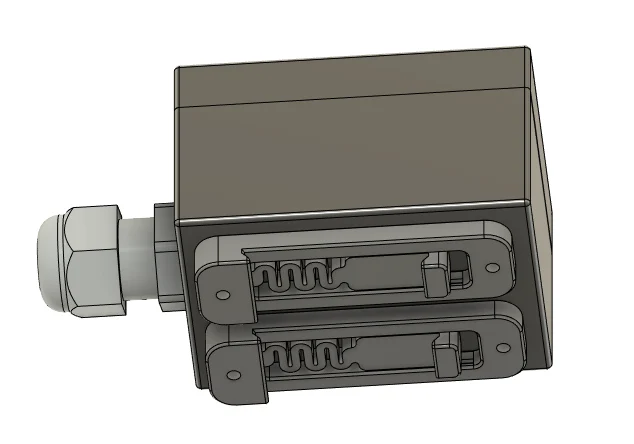

В этой модели используются кронштейны для DIN-рейки от Fabian.

Спецификация материалов
Все печатные детали находятся в распределительной коробке на DIN-рейке. Файл 3mf — 1 комплект.

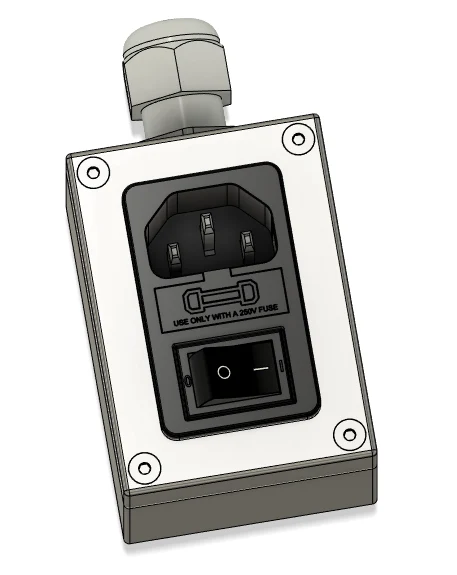

JR-101-1-FRSG-02 — Модуль подачи питания IEC без фильтра, IEC C14, IEC C14, 10 А, 250 В переменного тока, 2-полюсный переклю��атель — 1 шт.
Кабельный ввод ПГ9 — 1шт.

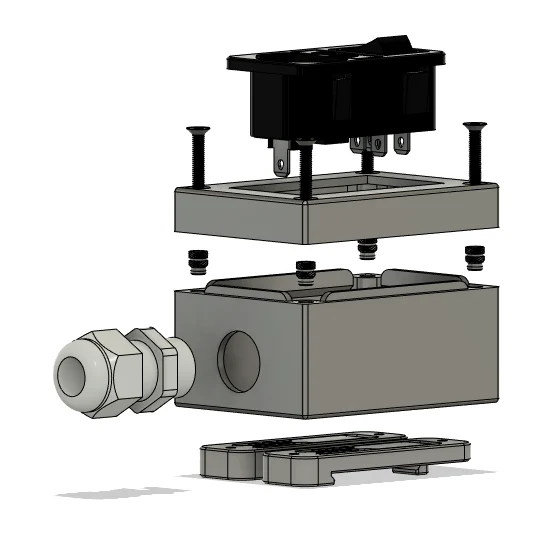

Нагревательные вставки резьбовые М4 — 4шт.
Винт с потайной головкой М4х16 для крепления крышки — 4шт.
Плоский винт М3х6 для крепления кронштейнов на DIN-рейку — 4шт. Саморезы вкручиваются непосредственно в пластик.

Все печатные детали напечатаны из PETG.

Журнал изменений

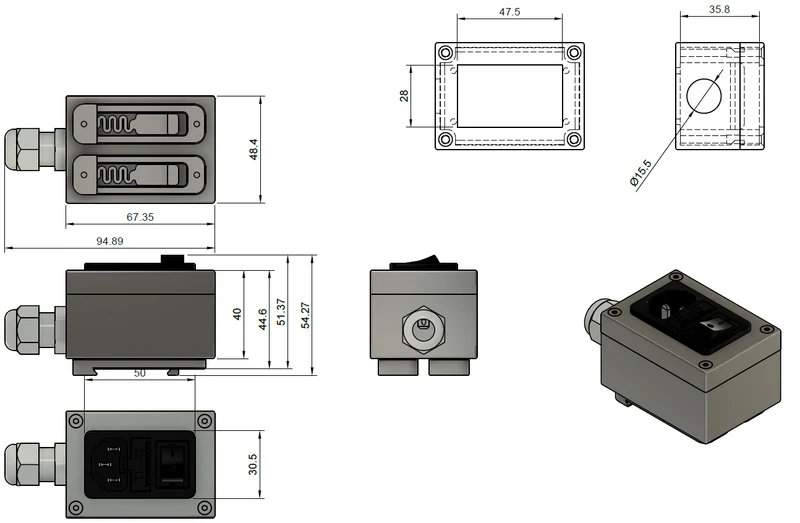

10.11.2024 В чертеж добавлены размеры вырезов гнезд IEC и кабельных вводов.
[Чехия]
Описание

Крайне важно выполнить монтаж IEC по листу DIN.

Модель Tento вытягивает кронштейны для DIN-рейки от Fabian

Ознакомьтесь с материалами
Все тисковые части распределительной коробки на DIN-рейку.3mf — 1 комплект.
JR-101-1-FRSG-02 — IEC Входной модуль без фильтра, IEC C14, IEC C14, 10 А, 250 В переменного тока, 2-полюсный разъем — 1кс
Кабельная водка PG9 — 1ks
Завитовые вставки M4 до пластика — 4ks
Шруба с запустной головкой M4x16 для прорезиненного вика- 4ks
Монтажный кронштейн M3x6 для крепления на DIN-рейку — 4 шт. šrouby se šroubují přímo do plastu

Все тиштены из PETG

Сезнам Змен
10.11.2024 Предложения о выпуске продукции IEC для подключения и кабельной разводки
