Настраиваемый монтажный зажим OpenSCAD на DIN-рейку........

Мне нужно было крепление, которое можно было бы быстро адаптировать к различным потребностям. Для таких вещей я предпочитаю OpenSCAD. Есть подобные модели. Некоторые даже включают файл STEP. Но я не могу точно сказать, кто был первоначальным автором, и создал эту модель полностью параметрическую с нуля, с большим количеством опций. По этой простой причине я пометил его как свой.

Этот адаптер имеет на выбор три конфигурации пружин. Он может толкать, тянуть или толкать и тянуть (обе — две равные пружины) второй крюк к рельсу. В зависимости от вашего применения вы можете увеличить усилие зажима вдвое.

Вероятно, его можно адаптировать к другим аналогичным профилям других размеров.

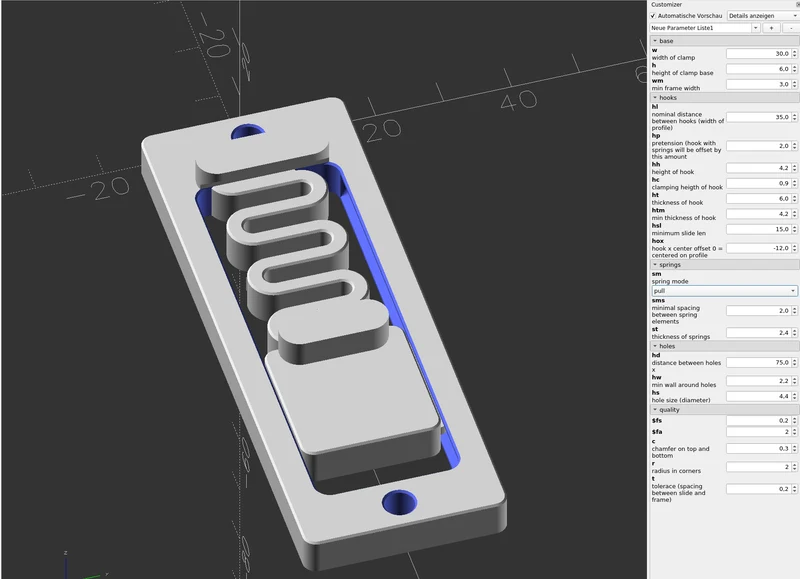

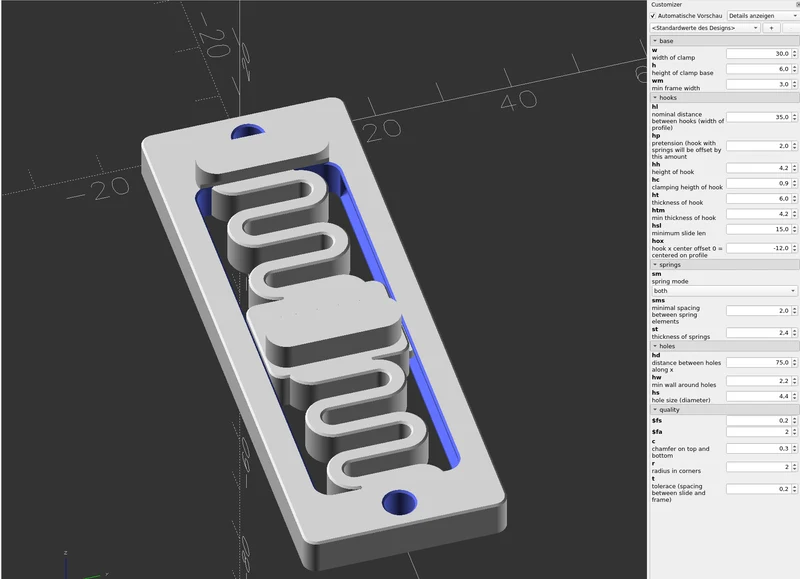

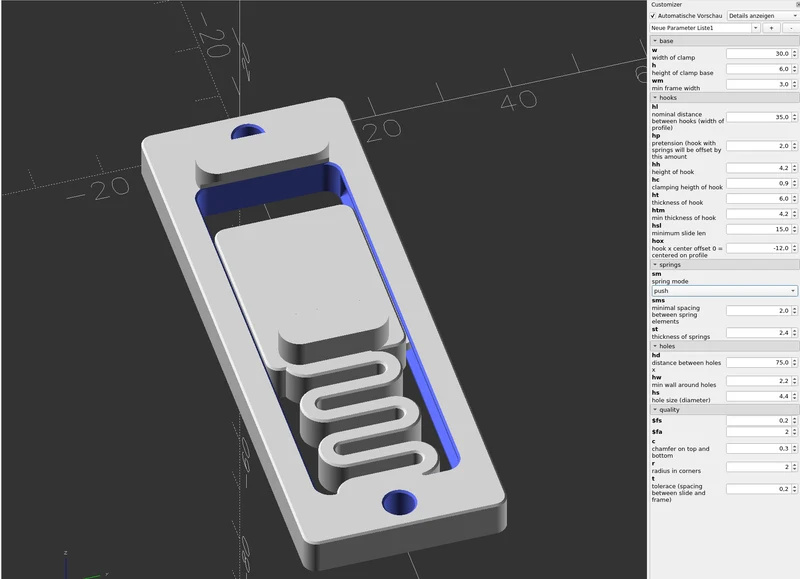

На скриншотах представлены сгенерированные файлы примеров с использованными параметрами.

Это еще не полностью протестировано. Некоторые комбинации параметров могут не работать.

Обновление от 6 июля 2025 г.:

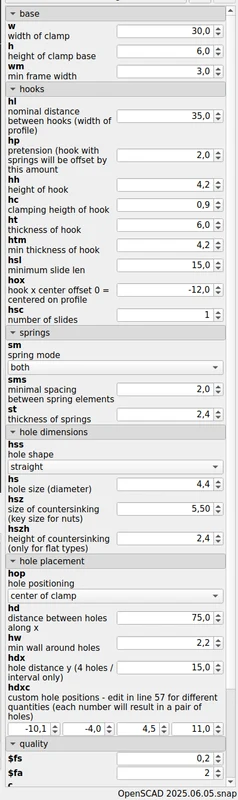

добавлены параметры формы отверстия (прямое отверстие, плоская (цилиндрическая) потайная гайка, шестигранная гайка, квадратная гайка и коническая потайная 90°)
добавлены возможности размещения отверстий (одна пара по центру, одна пара по центру каждого слайда, че��ыре отверстия с регулируемым расстоянием, отверстия с регулируемым интервалом, пользовательские (нерегулярные) положения пар отверстий, начиная с края)

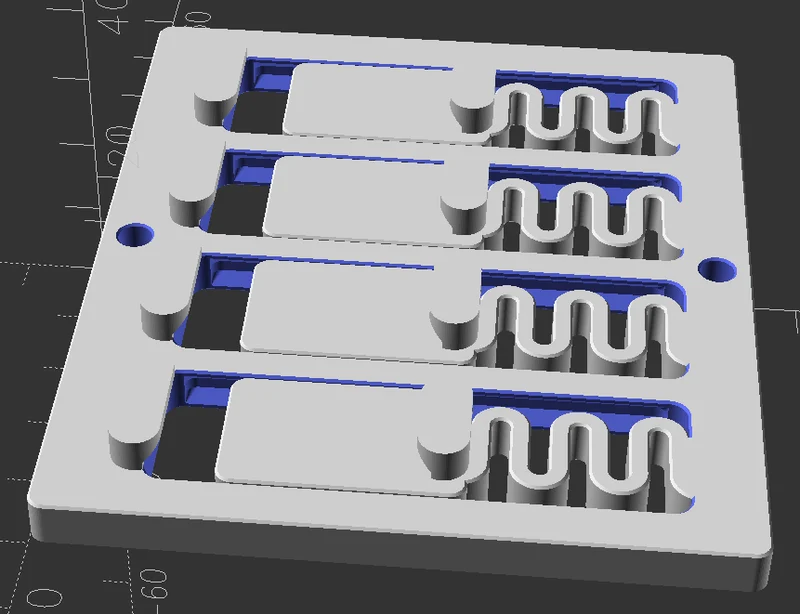

добавлена возможность создания нескольких слайдов вместо одного. Вам необходимо увеличить ширину минимум до 40 мм, чтобы получить два слайда с параметрами по умолчанию. Если пружина сузится (общая ширина в два раза меньше внешнего радиуса), возникнет ошибка, и ничего не будет создано. В этом случае вы можете уменьшить параметр hsc, уменьшить параметр st, уменьшить параметр sms или увеличить параметр w.

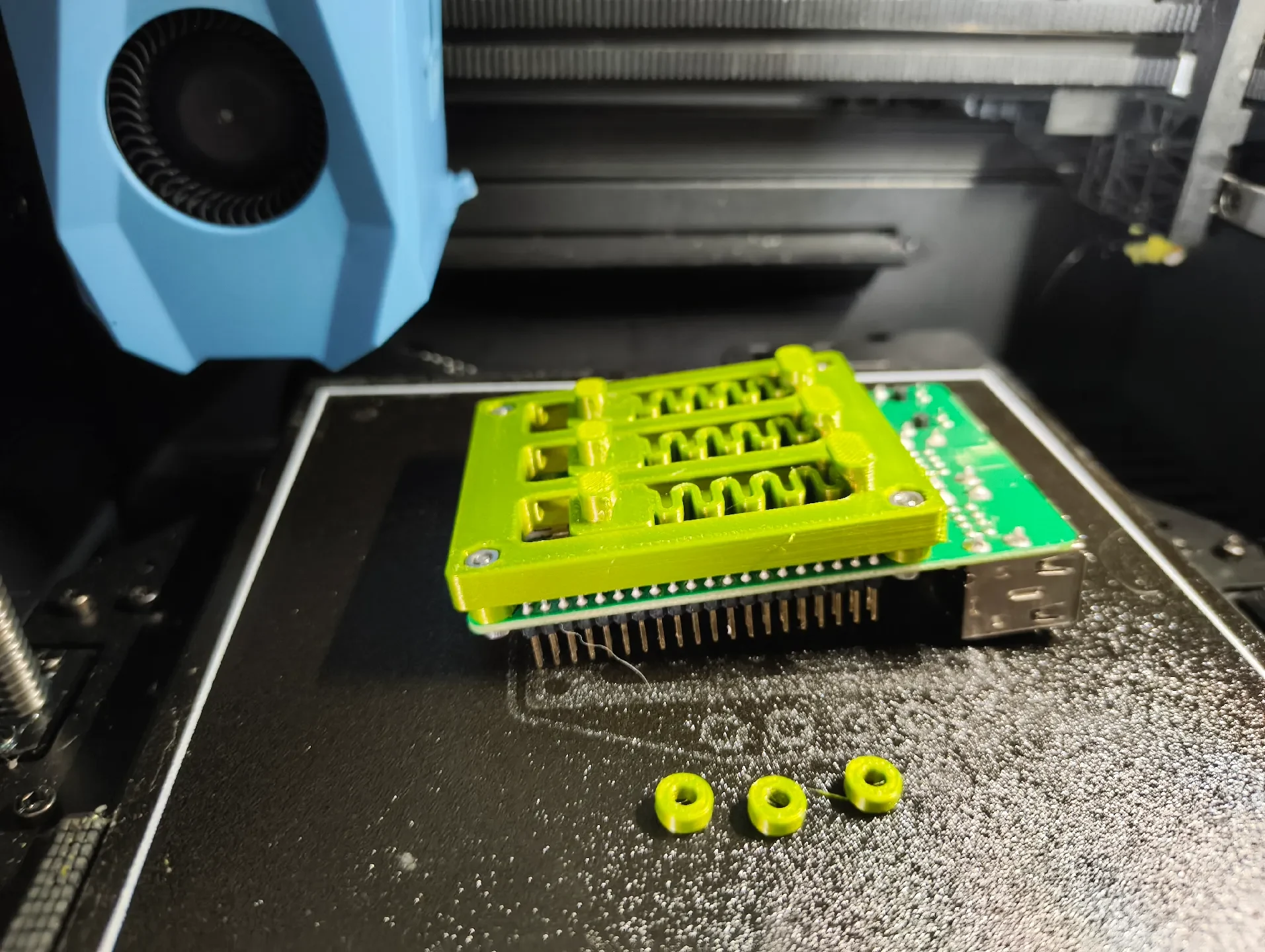

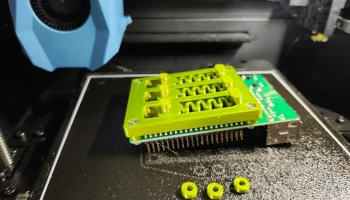

Добавлены образцы моделей для клипов Raspberry PI. Подходит для любой модели B от B+ до 5B, модель 3A имеет такие же монтажные отверстия. Старый А+, вероятно, тоже, но у меня нет чертежа, который можно было бы проверить. Требуется 4x M2,5x10, 4 проставки, 4 шестигранные гайки M2,5 или 4 резьбовые вставки Ruthex/CNC-Kitchen (отверстие 4 мм).
