Минималистичные литофановые лампы с картой города - Учебн..

Отказ от ответственности

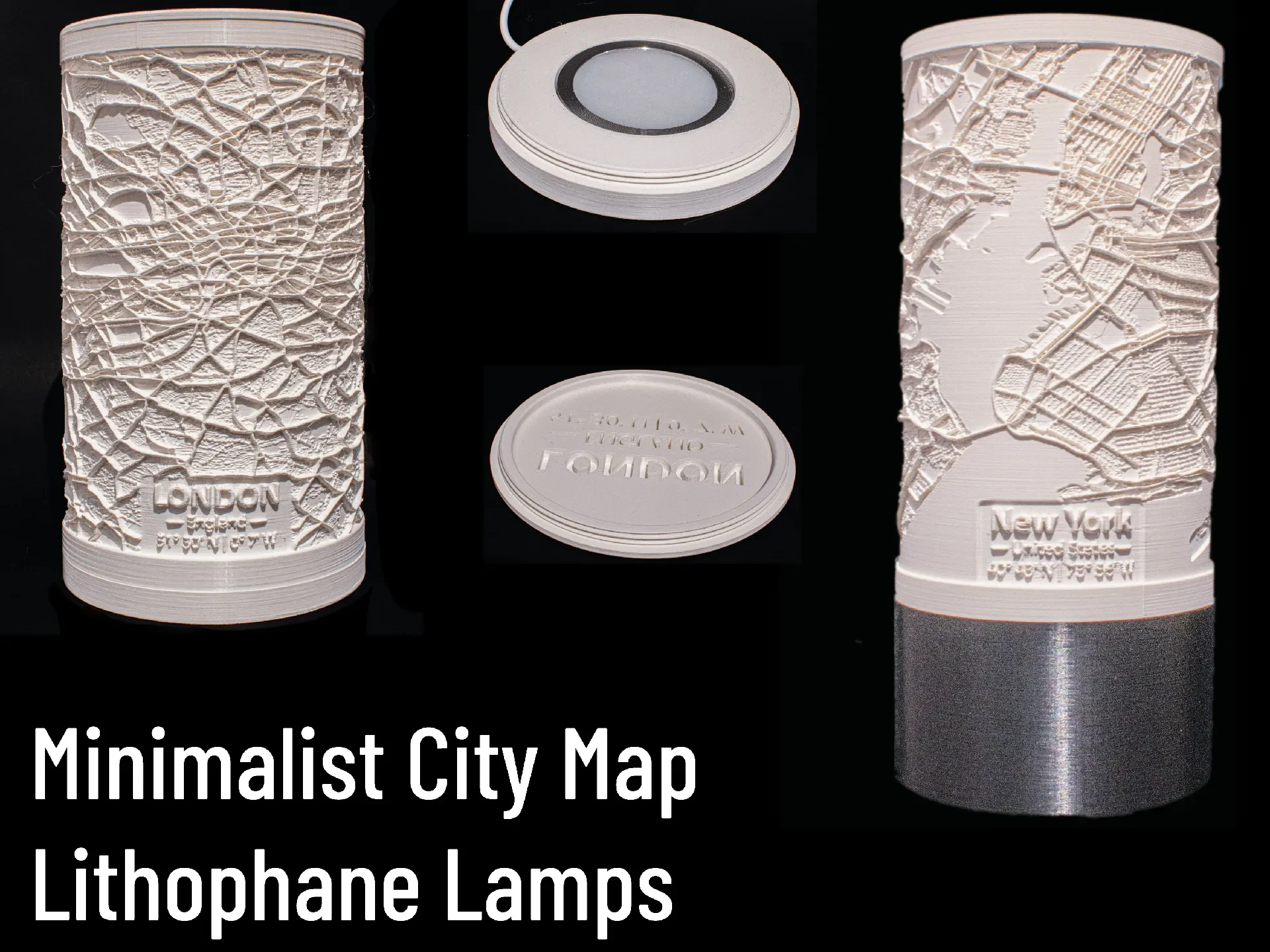

Это описание моего рабочего процесса по созданию минималистичных фонарей в виде карты города, подобных тем, что показаны ниже. Этот рабочий процесс также можно использовать для превращения любого изображения в цилиндрическую литофановую лампу. Перейдите к разделу «Создание литофанов», если у вас уже есть изображение.

Из-за огромного спроса на создание конкретных городов для людей (который я не могу выполнить), я решил опубликовать в��е необходимое для создания собственного фонаря-карты города. Однако я не буду оказывать никакой поддержки этому рабочему процессу. Если вы не можете заставить это работать, вы сами по себе!

Все мои настройки (особенно настройки рендеринга карты) являются лишь рекомендациями и отражают мои личные предпочтения. Не стесняйтесь экспериментировать с дизайном по своему усмотрению. Только имейте в виду, что если вы измените пропорции изображения, вам также придется адаптировать настройки литофана и дизайн резьбы (доступны файлы F3D!).

То, чем я делюсь здесь, — это всего лишь рабочий процесс. Точнее, тот, который, как я нашел, хорошо подходит для моих нужд. Я совершенно новичок в рендеринге карт и научился это делать только для этого проекта. Многое из того, что я здесь показываю, возможно, можно сделать лучше, быстрее и эффективнее. И теперь я являюсь экспертом по любой из следующих тем. Если вы обнаружите улучшения, не стесняйтесь поделиться ими в комментариях!

На всех скриншотах показано упомянутое программное обеспечение в самой последней версии (по состоянию на 03.2025). В будущем могут появиться обновления, из-за которых мои скриншоты станут неправильными или устаревшими.

Лицензирование

Все опубликованное здесь является общественным достоянием. Вы вольны использовать свои собственные работы любым удобным для вас способом. Не нужно упоминать меня, не нужно публиковать это как ремикс. Вы можете сами выбирать лицензию и продавать свои собственные разработки. Вы также можете включить в загрузку базы (представленные здесь).

Я по-прежнему предлагаю, если вы загружаете свой дизайн, делать это как ремикс моей коллекции: https://www.printables.com/model/1203176-minimalist-city-map-litophane-lamps. Это облегчит людям поиск вашей модели, и моя загрузка и ваша загрузка смогут извлечь выгоду из популярности друг друга. Если вы загружаете его как ремикс, пожалуйста, загружайте его не как ремикс этого урока, а как ремикс коллекции. Но опять же, это всего лишь предложение, и вы вольны делать все, что захотите!

Предварительные условия

Для создания карты-лампы требуется немало программного обеспечения. К счастью, все необходимое программное обеспечение бесплатно! В следующем списке предполагается, что вы используете компьютер с ОС Windows. В дополнение к программному обеспечению, указанному ниже, вам потребуется минимум 8 ГБ ОЗУ. Требования к программному обеспечению:

Python — если вы не знакомы с Python, я рекомендую просто установить Anaconda по следующей ссылке: https://www.anaconda.com/download. Не нужно регистрироваться на этой странице. Есть кнопка Пропустить регистрацию.
GDAL — Следующая инструкция предполагает, что вы установили Anaconda! Другие инструкции по установке см. на странице https://gdal.org/en/stable/. Запустите подсказку Анаконды. Если вы используете компьютер с Windows, просто введите Anaconda Prompt в меню «Пуск». В появившейся подсказке введите:
установка conda -c conda-forge gdal
QGIS — отличное программное обеспечение для рендеринга карт, доступное здесь: https://qgis.org/download/
Blender — скачайте и установите Blender: https://www.blender.org/download/
PrusaSlicer. Если вы еще не используете PrusaSlicer, загрузите и установите его: https://www.prusa3d.com/page/prusaslicer_424/. Другие слайсеры тоже могут подойти. Нам нужен только алгоритм восстановления stl.
Inkscape или GIMP — если вы хотите отредактировать изображения или добавить текст/метки на свои карты. Inkscape: https://inkscape.org/release/ GIMP: https://www.gimp.org/downloads/

Создание карт

Первым шагом для создания собственной карты является получение данных OpenStreetMap о регионе, для которого вы хотите создать лампу. Вы можете получить их на таких веб-сайтах, как Geofabrik ( https://download.geofabrik.de/ ) или Openstreetmap.fr ( https://download.openstreetmap.fr/extracts/ ). На обоих веб-сайтах вы можете загрузить выдержки, а не полный набор данных по континенту.
