Литофановый световой короб с WIFI

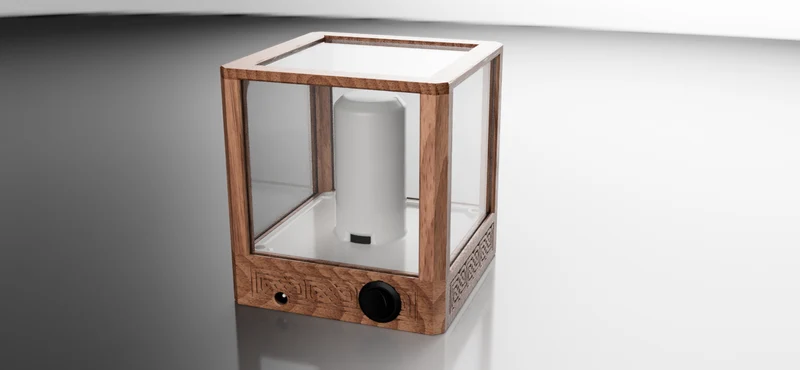

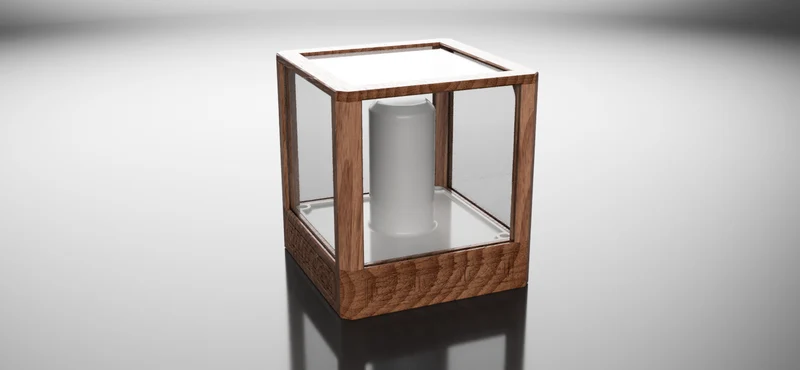

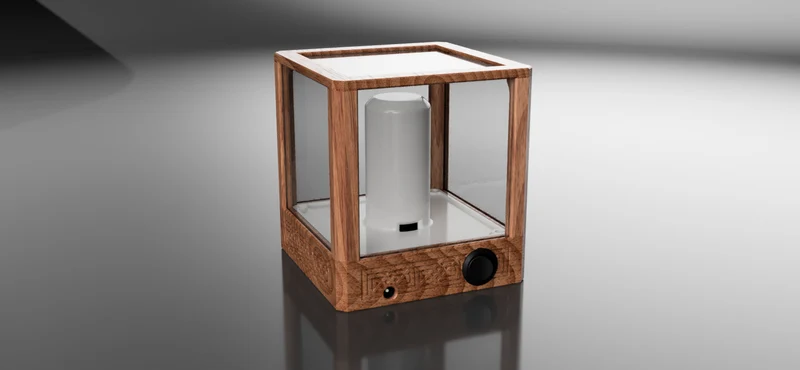

В Интернете можно найти бесчисленное множество корпусов из литофана, но я всегда хотел создать свой собственный, отвечающий моим потребностям. Поэтому я придумал дизайн, в который можно поместить пять литофанов, что дает вам возможность стильно демонстрировать ваши любимые фотографии.

Он использует Wemos D1 Mini v3, который имеет монтажные отверстия для облегчения сборки, и если вы будете следовать приведенным ниже инструкциям, вам нужно будет прошить прошивку только один раз, а затем вы сможете изменить цвета светодиодной ленты со своего смартфона через приложение Blynk.

ПРИМЕЧАНИЕ № 1. Я не проверял возможность печати деталей, так как у меня давно нет под рукой 3D-принтера, поэтому в проекте нет реальных изображений сборки.
ПРИМЕЧАНИЕ № 2. Файл эскиза немного отличается от файла, предоставленного 3D Maker Noob. Я добавил функциональность EEPROM, чтобы значения каждого цвета (красного, зеленого, синего) сохранялись при отключении вилки питания.

Требования к оборудованию:
Wemos D1 Mini v3 (https://www.aliexpress.com/item/32529101036.html).
WS2812B 60 светодиодов/метр (https://www.aliexpress.com/item/2036819167.html).
Блок питания с выходным током не менее 2А для питания светодиодной ленты.
Понижающий преобразователь LM2596 (https://www.aliexpress.com/item/32440888820.html).
Разъем постоянного тока 5,5x2,1 мм (https://www.aliexpress.com/item/32691498041.html).
Кулисный переключатель (https://www.aliexpress.com/item/32968972320.html).
Несколько проводов для подключения всего по схеме.
2 винта M2 5-6 мм для крепления Wemos D1.
2 винта M3 5-6 мм для крепления LM2596.
4 винта M3 10-25 мм для крепления крышкиled_mount_cover.
4 винта M3 20-30 мм для крепления деталей друг к другу.
(ОПЦИЯ) Резиновые ножки (https://www.aliexpress.com/item/32962698458.html)
Примечания к оборудованию:
Выберите белую неэкологичную печатную плату для максимального смешивания, если вы печатаетеled_mount_cover белым цветом.
Покупайте понижающий преобразователь только в том случае, если у вас есть источник питания с напряжением выше 5 В. Выберите красный, так как он у меня есть и проверен.
Распечат��ть инструкции

Загрузите файл эскиза Arduino IDE (https://drive.google.com/file/d/1JZBDoPUS64Va6y-xRIt7R3oY7aWeO166/view?usp=sharing).

Следуйте инструкциям по загрузке кода в Wemos D1, предоставленным 3D Maker Noob в его видео «Игра престолов» с литофаном (https://www.youtube.com/watch?v=duiAbLsXZSE).
Вы также можете проследить за процессом подключения, если выполнить описанные ниже шаги слишком сложно.

ШАГ 1. Возьмите крепление DNA_stepper_mount и прикрепите его к подставке DNA_stand двумя винтами M3 5-6 мм.

ШАГ 2: Возьмите кольцо RGB и отпаяйте только гнездовой разъем JST, который мы будем использовать позже для wemo. Обязательно оставьте разъем JST неповрежденным и подсоедините его к +5 В, заземлению и входу.

ШАГ 3: Возьмите пластину ДНК и приклейте кольцо RGB, убедившись, что оно хорошо отцентрировано, а провода, выходящие из кольца, направлены в сторону зазора.

ШАГ 4. Нажмите кулисный переключатель в отверстии на задней панели, убедившись, что язычок направлен вверх. Затем припаяйте два провода к контактам.

ШАГ 5. Припаяйте два провода к разъему постоянного тока, а затем вставьте разъем постоянного тока в слот. Если он слишком свободный, нанесите немного горячего клея, чтобы зафиксировать его на месте.

ШАГ 6: Припаяйте два провода к контактам 5 В и GND драйвера ULN2003. Также припаяйте четыре провода к первым четырем входам драйвера (IN1-IN4).

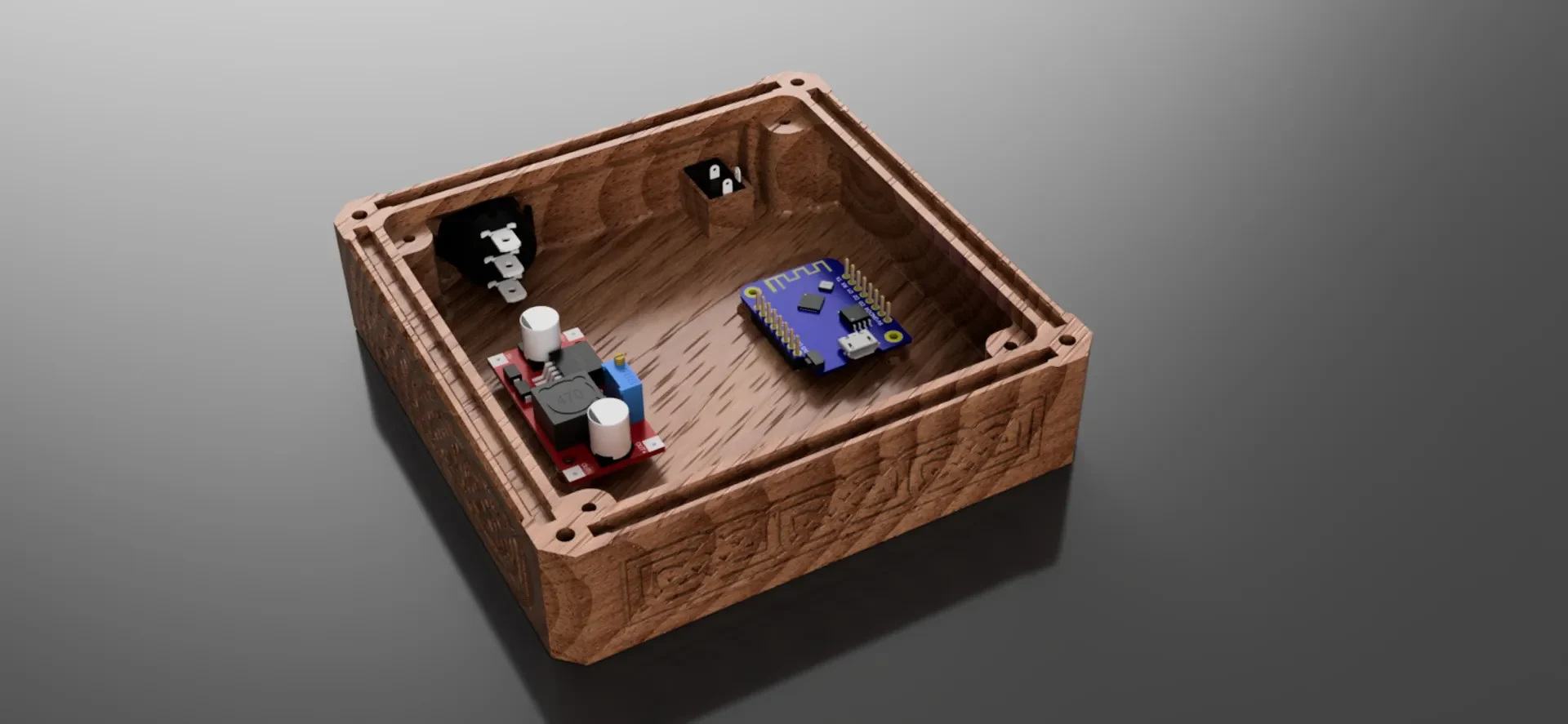

ШАГ 7. Прикрепите LM2596, Wemos D1, шаговый двигатель и драйвер к местам установки с помощью винтов, упомянутых выше.

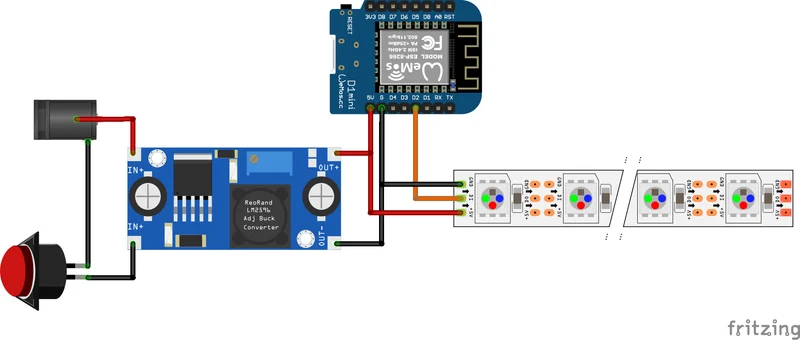

ШАГ 8a: Использование напряжения 6-12 В и LM2596.

ШАГ 1: Припаяйте один провод, идущий от кулисного переключателя, к отрицательному контакту разъема постоянного тока, а другой провод — к отрицательному входу LM2596.

ШАГ 2: Припаяйте положительный провод разъема постоянного тока к положительному входу LM2596.

ШАГ 3. Припаяйте два провода к контактам 5 В и GND Wemos D1.

ШАГ 4: Возьмите провода 5 В Wemos, кольца RGB и драйвера и припаяйте их к положительному выводу LM2596.

ШАГ 5: Сделайте то же самое с проводами GND, но подключите их к отрицательному выходу LM2596.

ШАГ 8b: Использование 5 В, а не LM2596

ШАГ 1. Припаяйте один провод, идущий от кулисного переключателя, к контакту Wemos GND.

ШАГ 2. Припаяйте положительный провод разъема постоянного тока к контакту Wemos 5 В.

ШАГ 3
