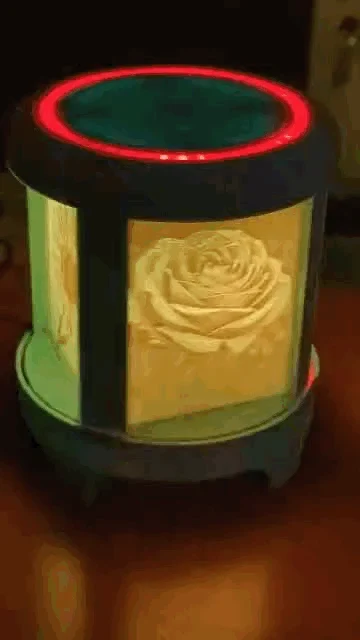

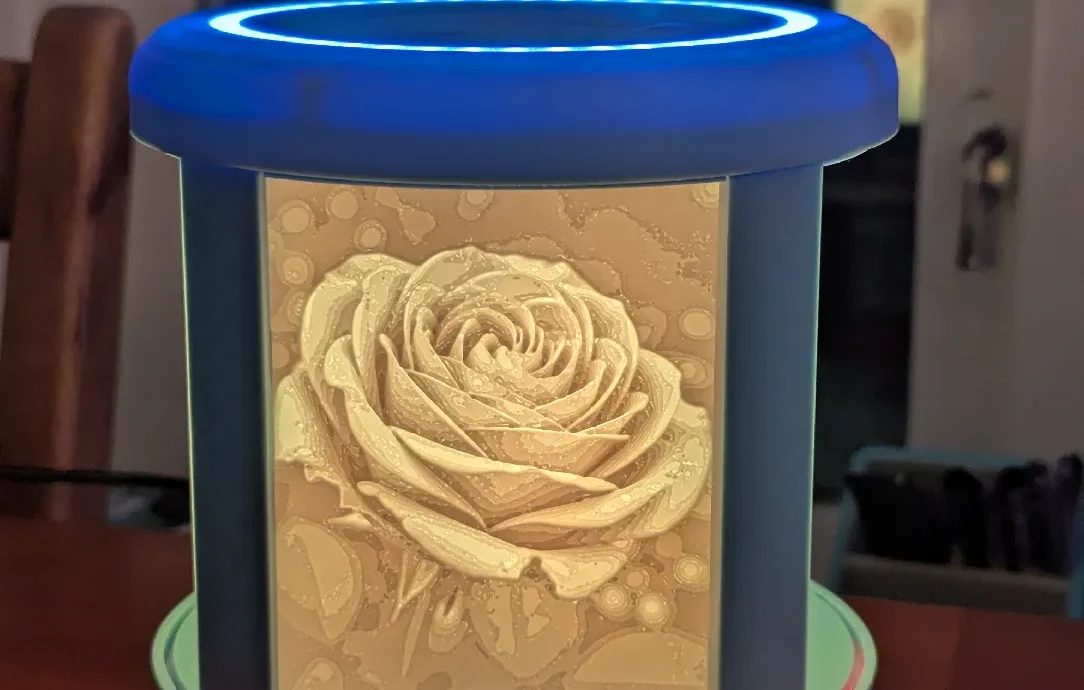

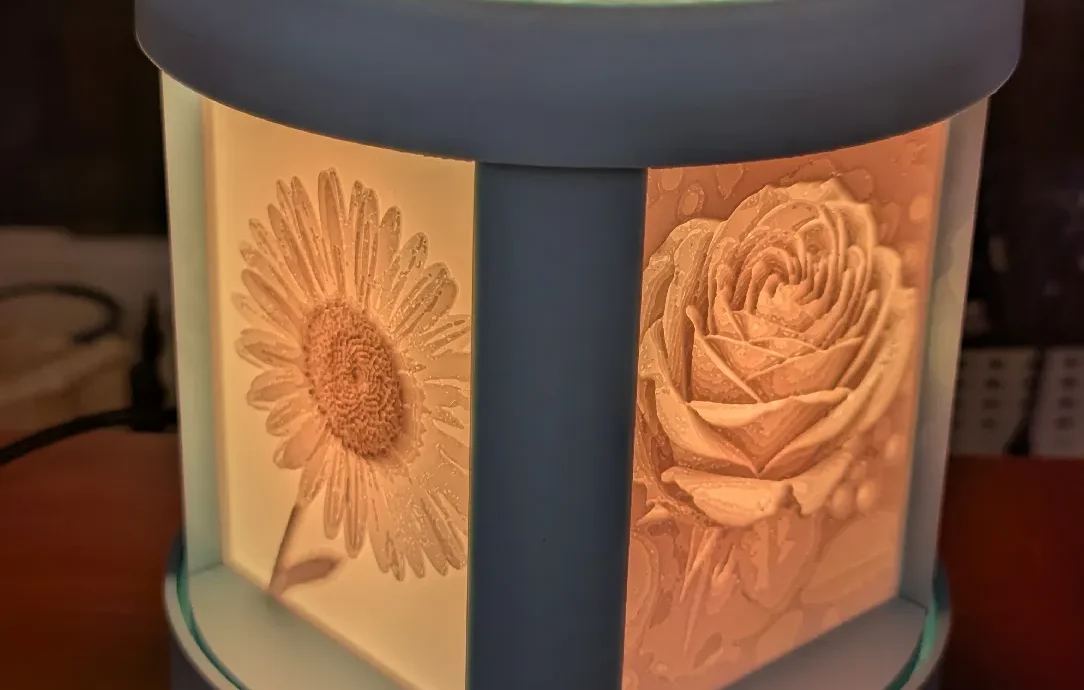

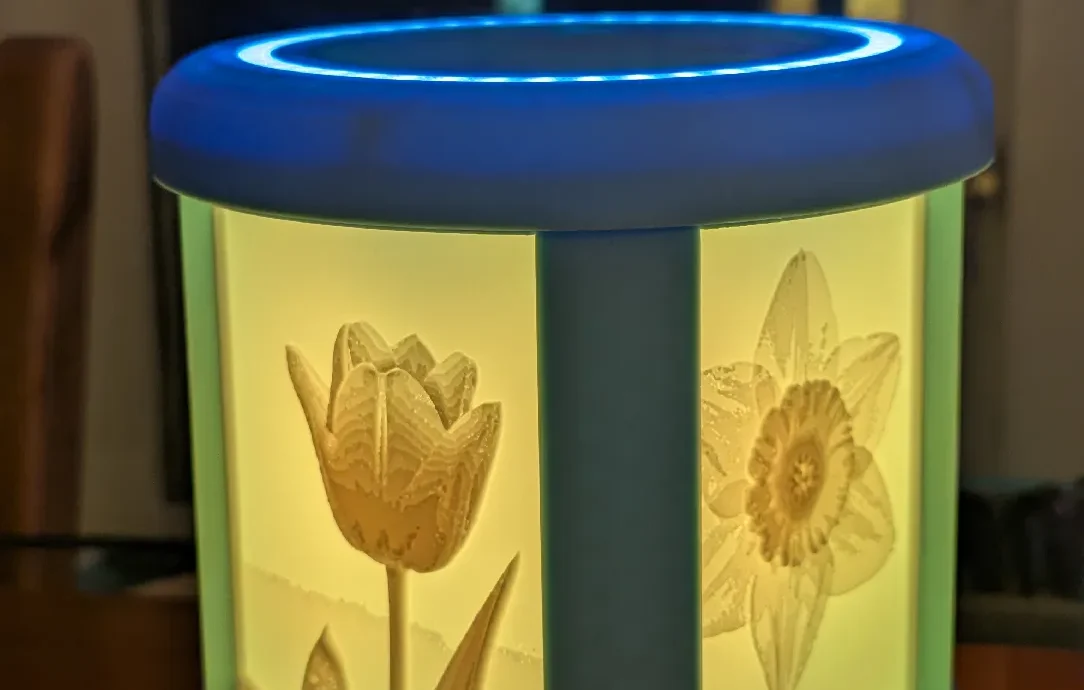

Вращающаяся рама Lithopahe Light

Да, еще одна литофановая лампа. В модели я использовал esp32c3, но вы также можете использовать esp8266. Я оставляю ссылки на части, которые я использую, ниже.

Сборка может показаться сложной, но это совсем не так. Мне понравилось, пока я проектировал и собирал все детали. Все части электроники доступны в Интернете. Хороший подарок для друзей, я приготовил его для своего друга.

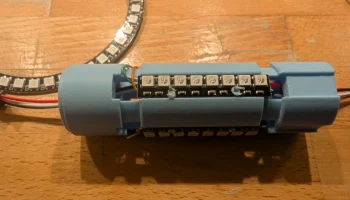

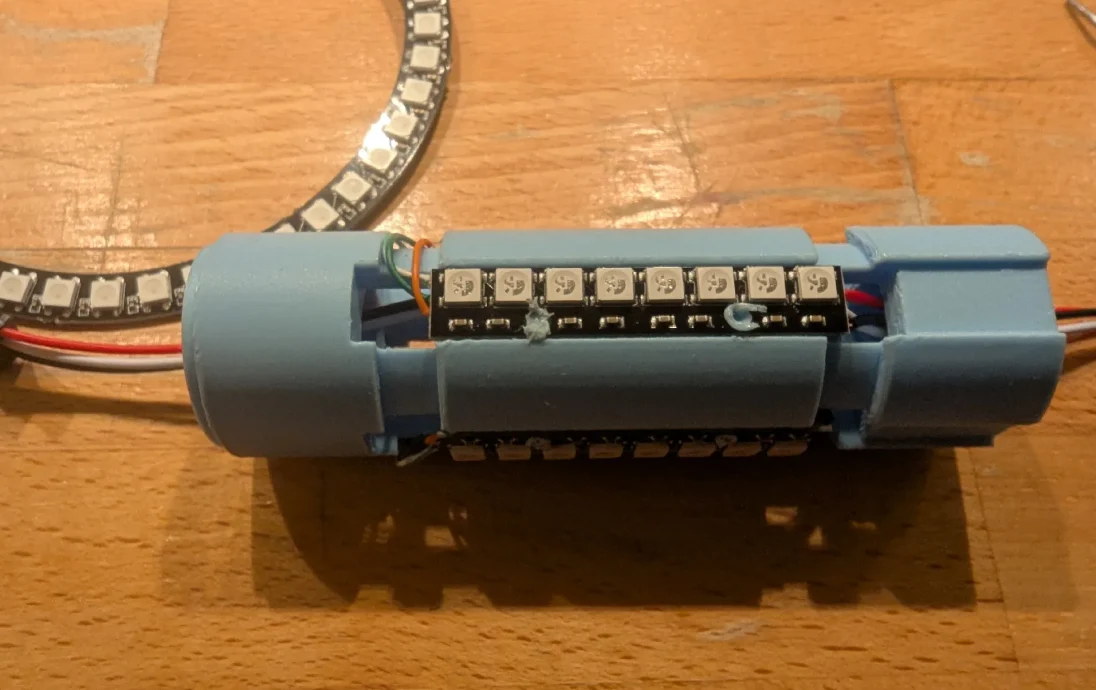

Начнем с пайки всех кабелей, как видно на картинках. Прежде чем закреплять светодиоды на модели, убедитесь, что они работают.

Самая верхняя крышка может быть принтером отдельно или вместе со светодиодным шейдером, если у вас принтер с поддержкой нескольких нитей накаливания. Для всей модели я использовал PETG, потому что, когда вы включаете свет на полную яркость, он нагревается, и PLA может гнуться и деформироваться. Я рекомендую печатать основания светодиодов с помощью PETG, и вы можете использовать любой материал для наружных работ.

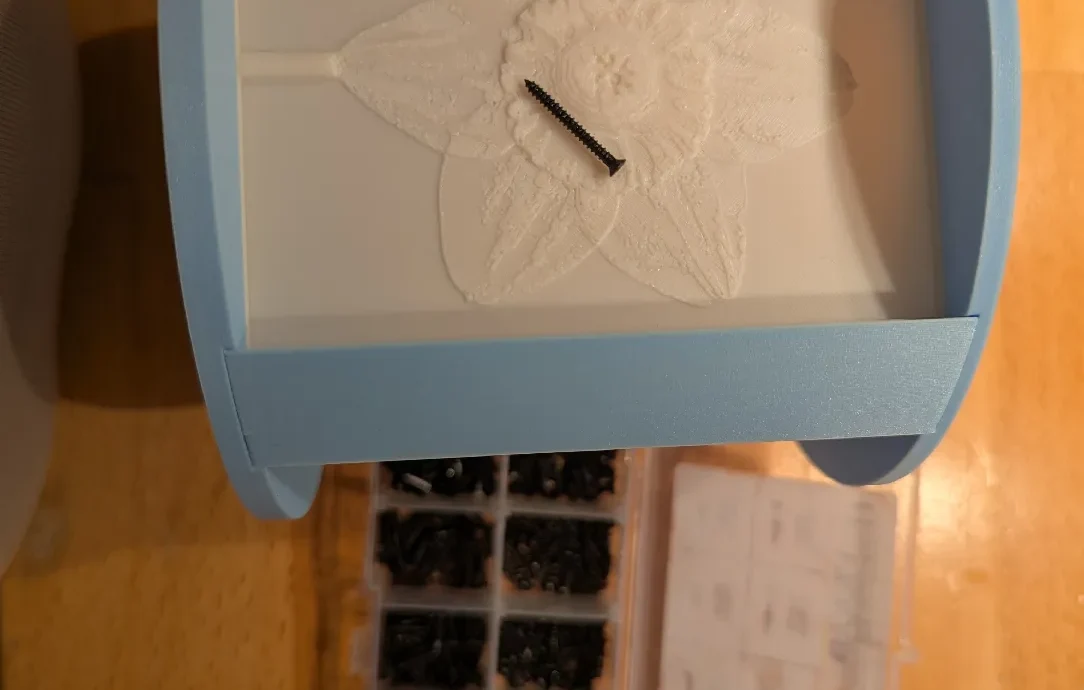

Я использовал два типа винтов. Оба имеют диаметр 2 мм, но один — самонарезной, для которого гайка не нужна. Если осмелитесь, можно использовать даже клей.

esp32c3
esp8266

ws2812 Светодиодные панели с 8 светодиодами и круг из 45 светодиодов

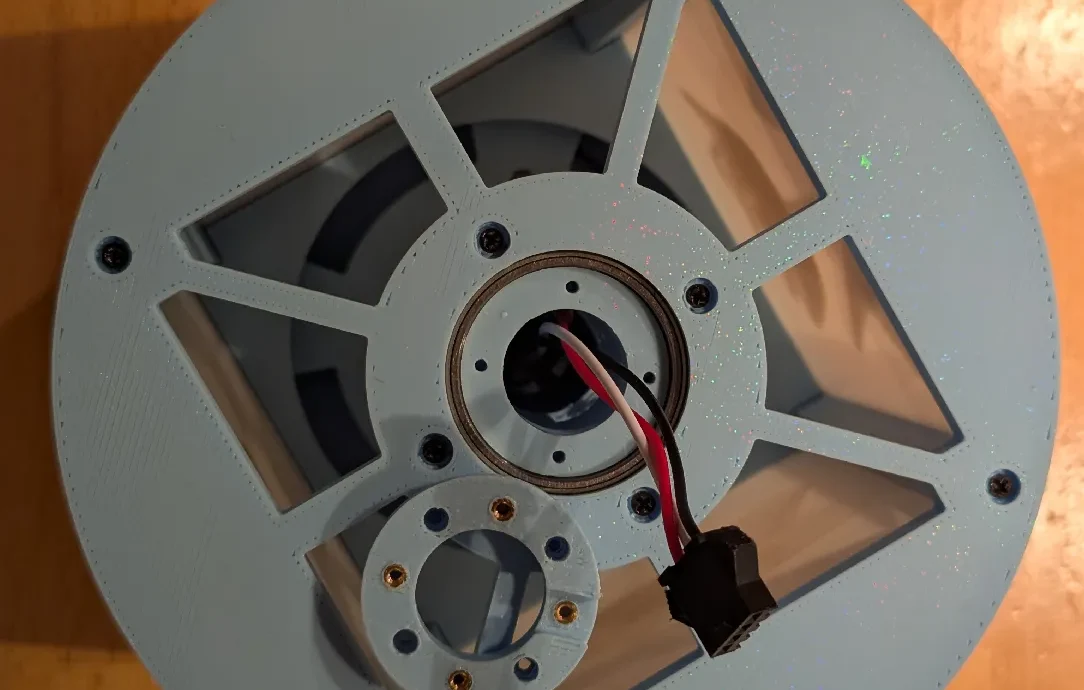

Подшипник ZZ6706

Кабели можно использовать 3-контактную версию, остальные кабели — это просто кабель Ethernet :)

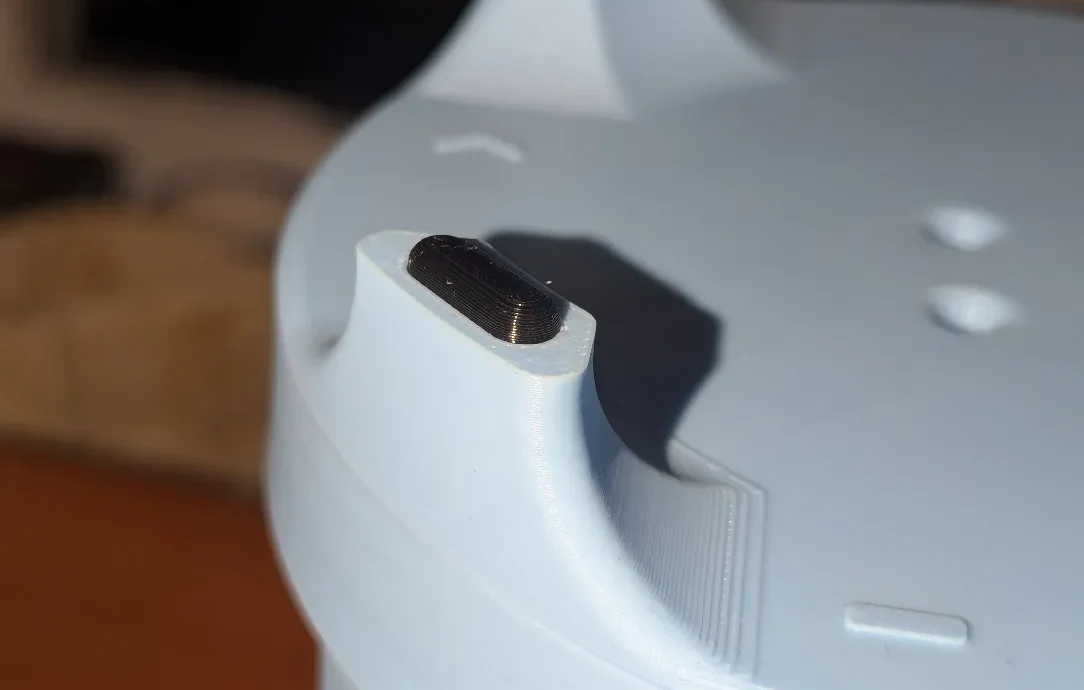

TTP223 Сенсорная кнопка

Винт и гайки
Саморезы
