Литофановый фотобарабан

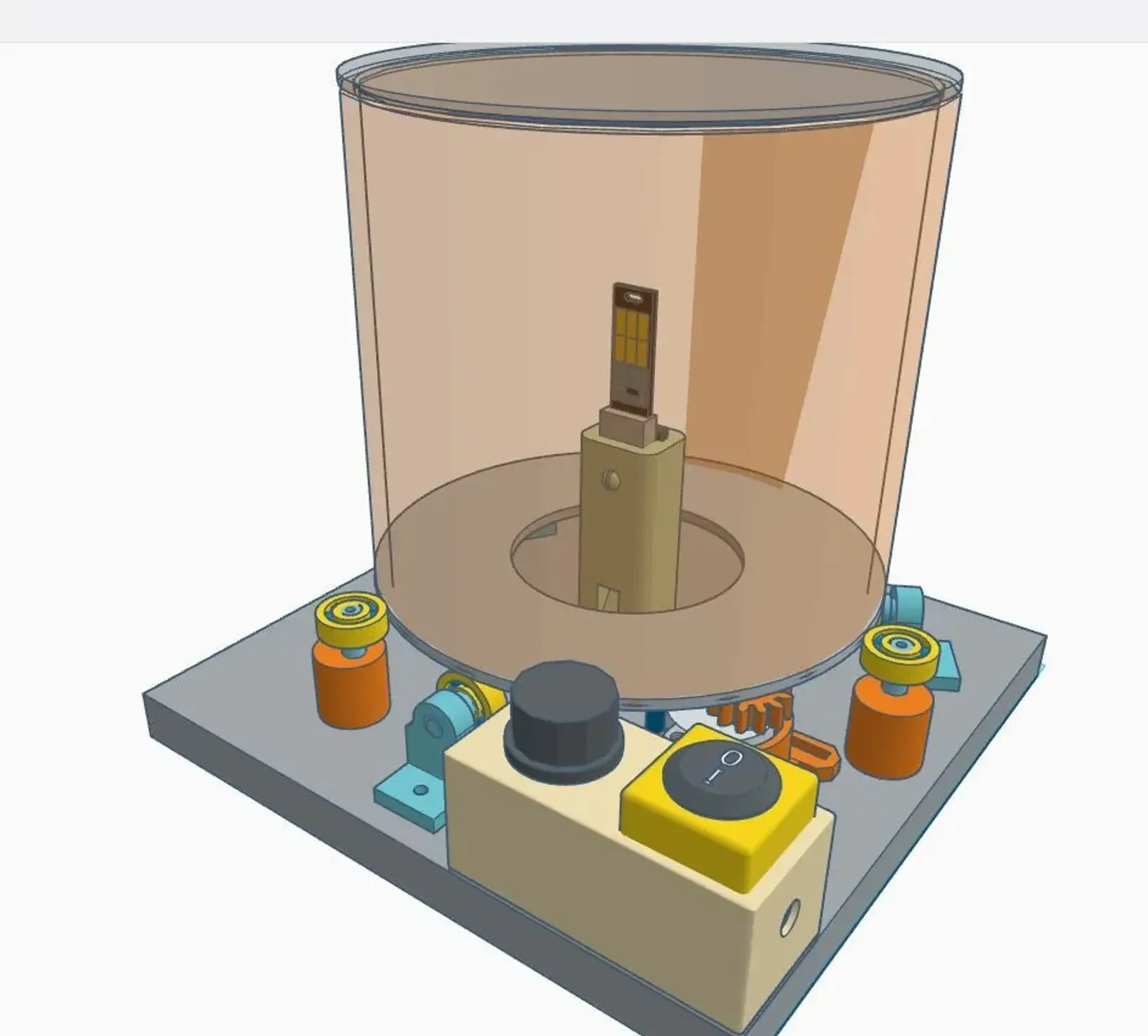

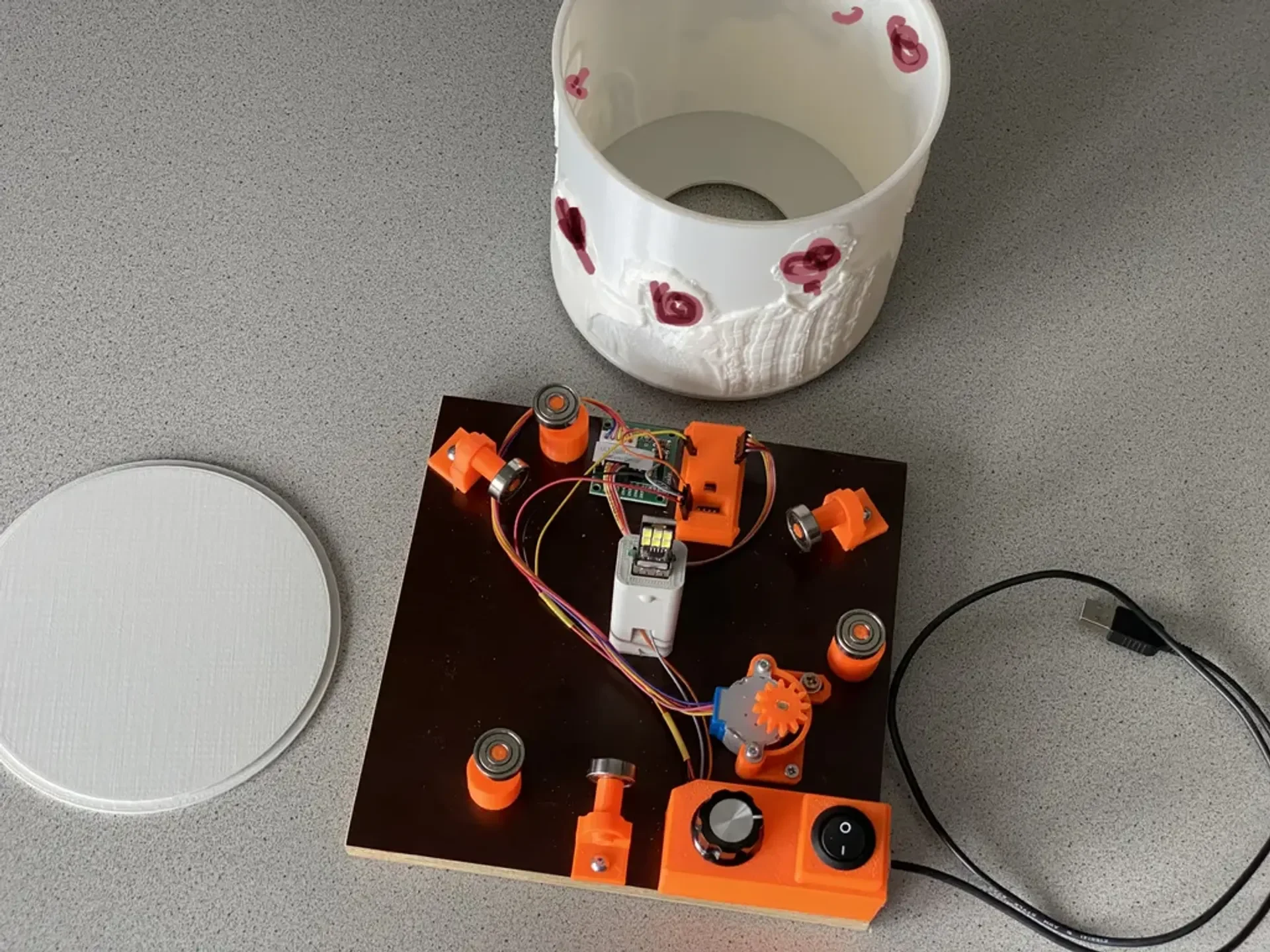

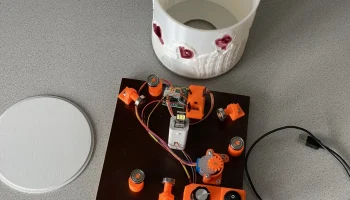

Это сборка из пары деталей. Core — барабан литофанового типа. Вы выбираете фотографию и позволяете ее переделать (Ссылка: http://3dp.rocks/lithophane/).

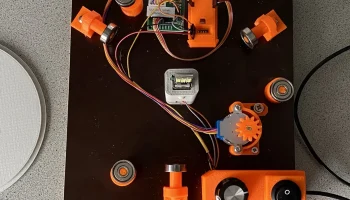

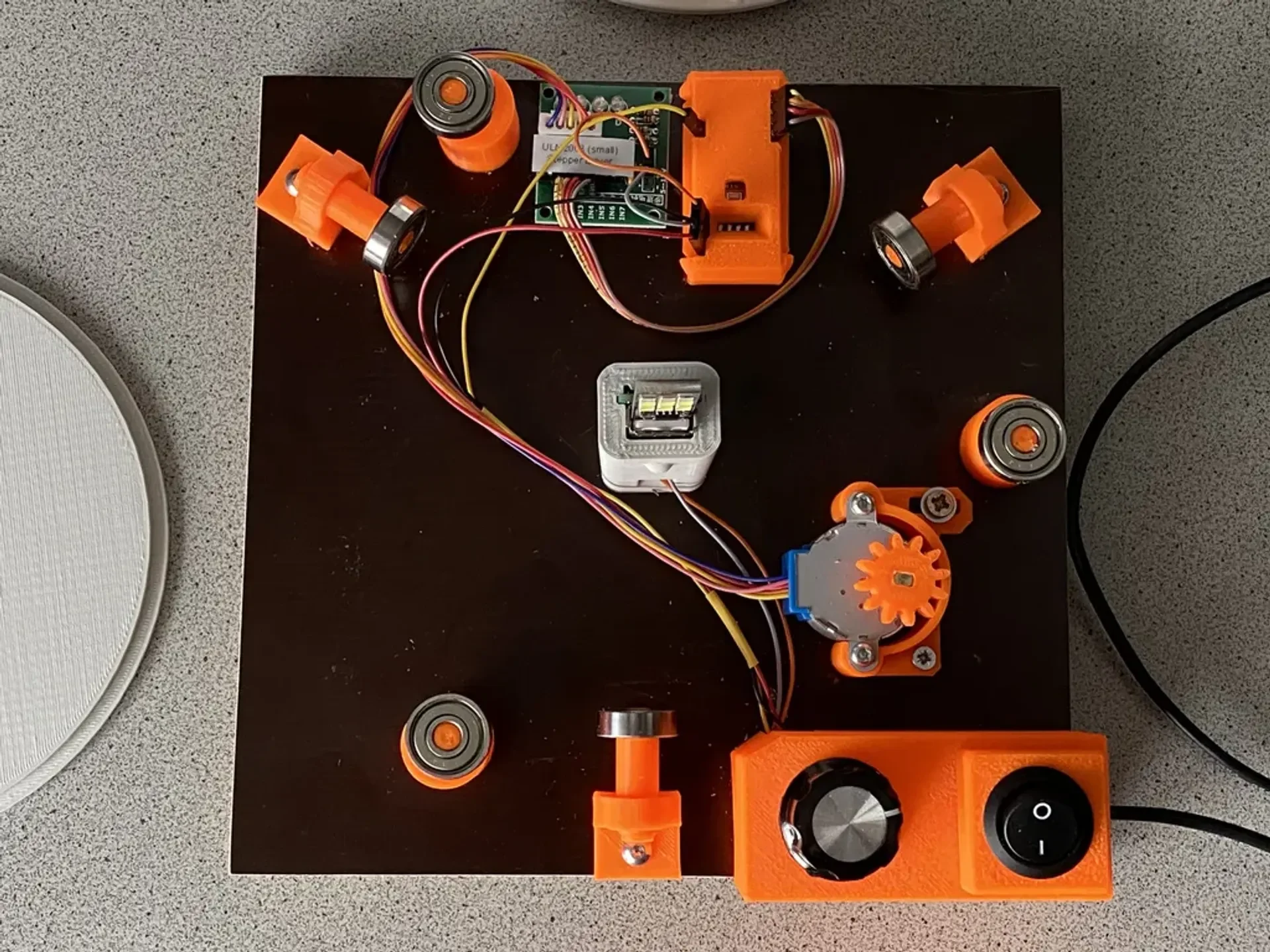

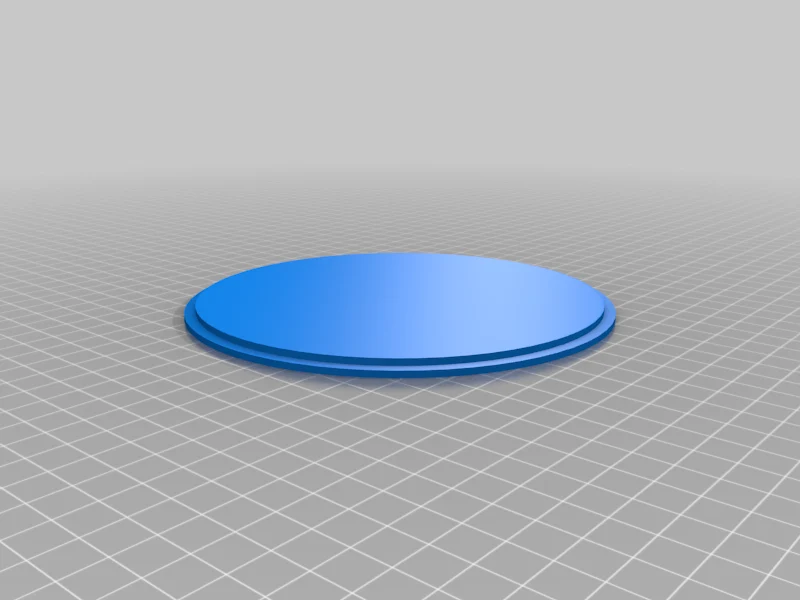

Шаговый двигатель приводит в движение шестерню. Литофановый барабан приклеен к зубчатой ​​платформе. Верхнее веко можно просто надеть свободно.

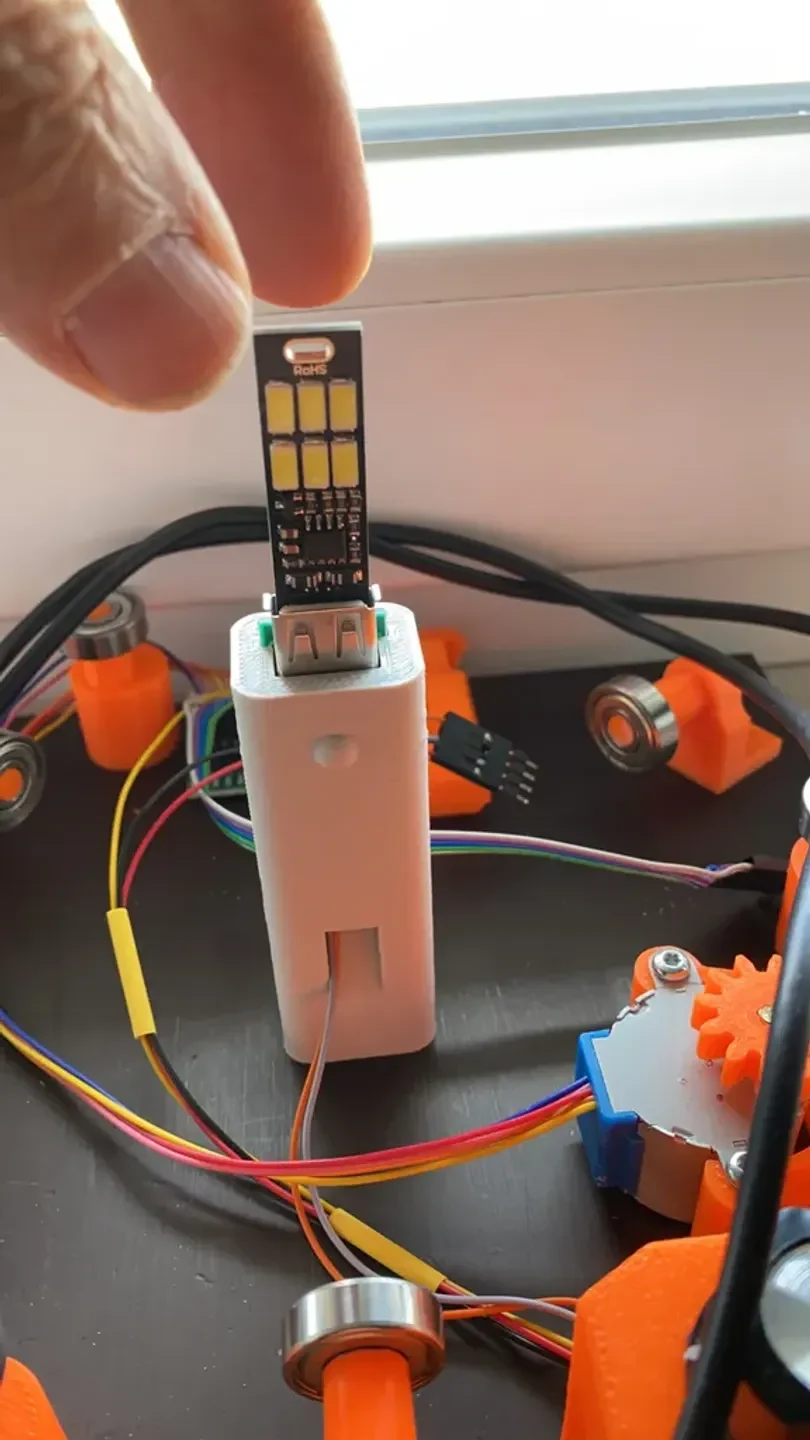

В качестве освещения я выбрал: USB-ключ Yizhet с подсветкой… https://www.amazon.de/gp/product/B07D4BBSYR/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Держатель: Akozon USB Type A, гнездо https://www.amazon.de/gp/product/B07MM5X2J6/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

Потенциометром можно слегка изменять количество оборотов в минуту.

В качестве источника питания я выбрал USB-блок питания. Предпочтительно около 2000 мА. Я отрезал USB-кабель. Светодиод управляется не Arduino, а напрямую от источника питания. Чтобы всё не перегревать, я использовал понижающий DC-DC адаптер LM2596S. Обратите внимание, что вы ограничиваете напряжение примерно до 3,6 Вольта. Гораздо больше слишком ярко, создает и потребляет слишком много энергии.

Что вам нужно для этого:

1 потенциометр 10 кОм

1 переключатель включения-выключения, скорее всего нужно адаптировать AnschaltboxOn-Off и -Middle

6 шарикоподшипников 626-ZZ

1 шаговый двигатель 28BYJ-48 ULN2003 Шаговый двигатель 5 В + драйвер ULN2003

плюс разные материалы.
