Сменные элементы Аккумулятор 18650

⭐TLDR:

Это моя попытка создать аккумуляторный блок на базе аккумуляторных элементов 18650 минимального размера. Литий-ионные элементы 18650 имеют срок службы примерно 300-500 циклов. Поэтому для меня очень важно, чтобы их можно было легко, быстро и без использования таких инструментов, как паяльник, заменить.

Основой для этого проекта является модуль блока питания, который я нашел на Aliexpress, который доступен в вариантах 3S (максимум 65 Вт), 4S (максимум 100 Вт) или 5S (максимум 100 Вт). Различные версии 3D-печати для всех трех вариантов доступны на вкладке «Файлы».

Эта конструкция аккумуляторного блока также используется в качестве компонента в другом моем проекте: Ultimate Modular Динамик.

Отказ от ответственности:
Я не инженер-электрик. Используйте и выполняйте этот проект на свой страх и риск!

Особенности и особенности дизайна:

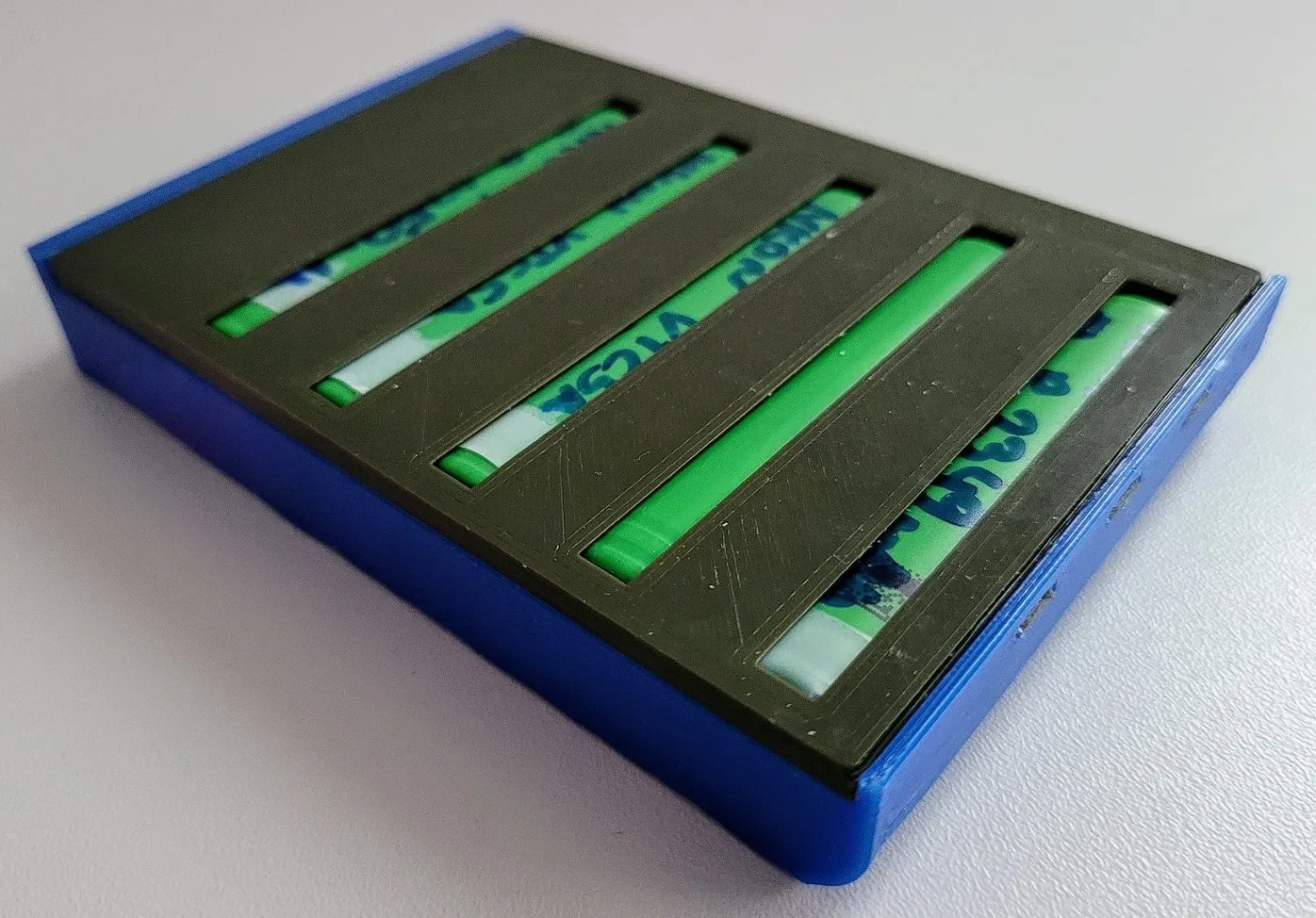

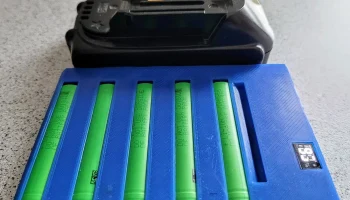

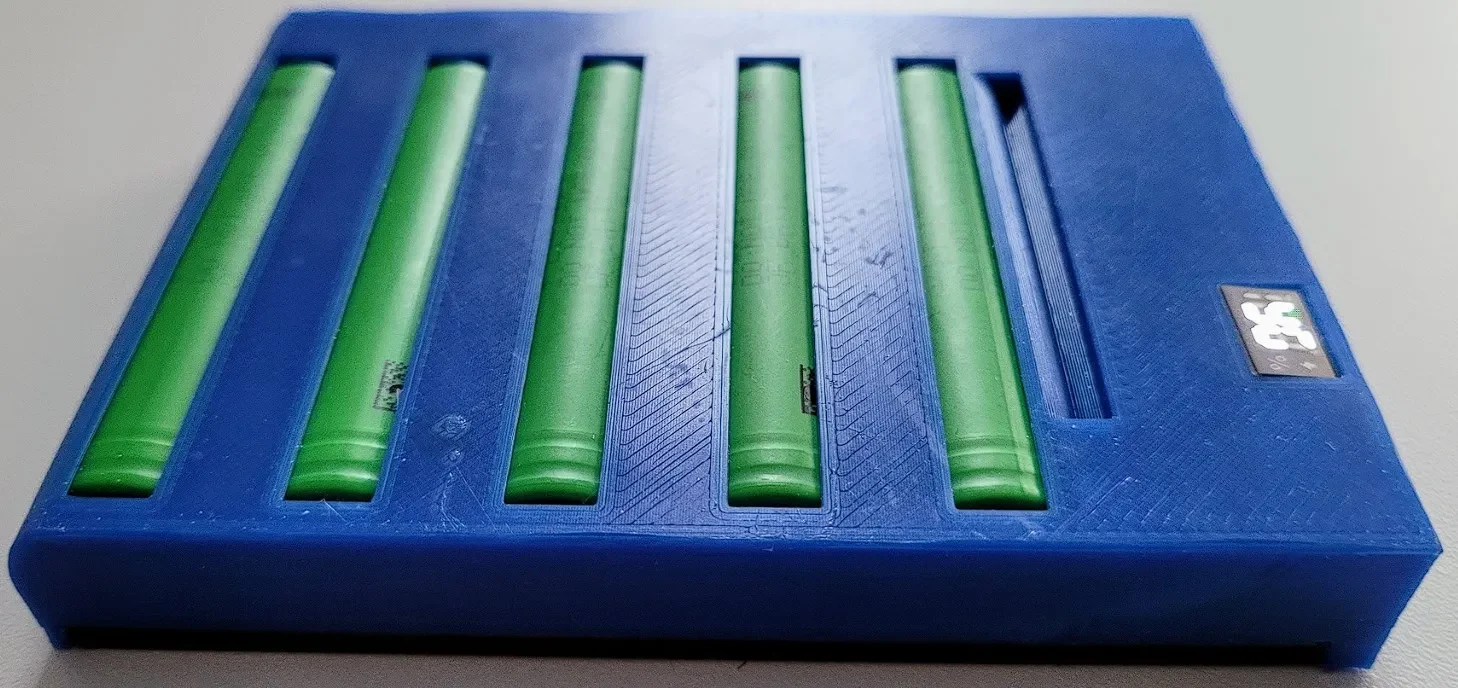

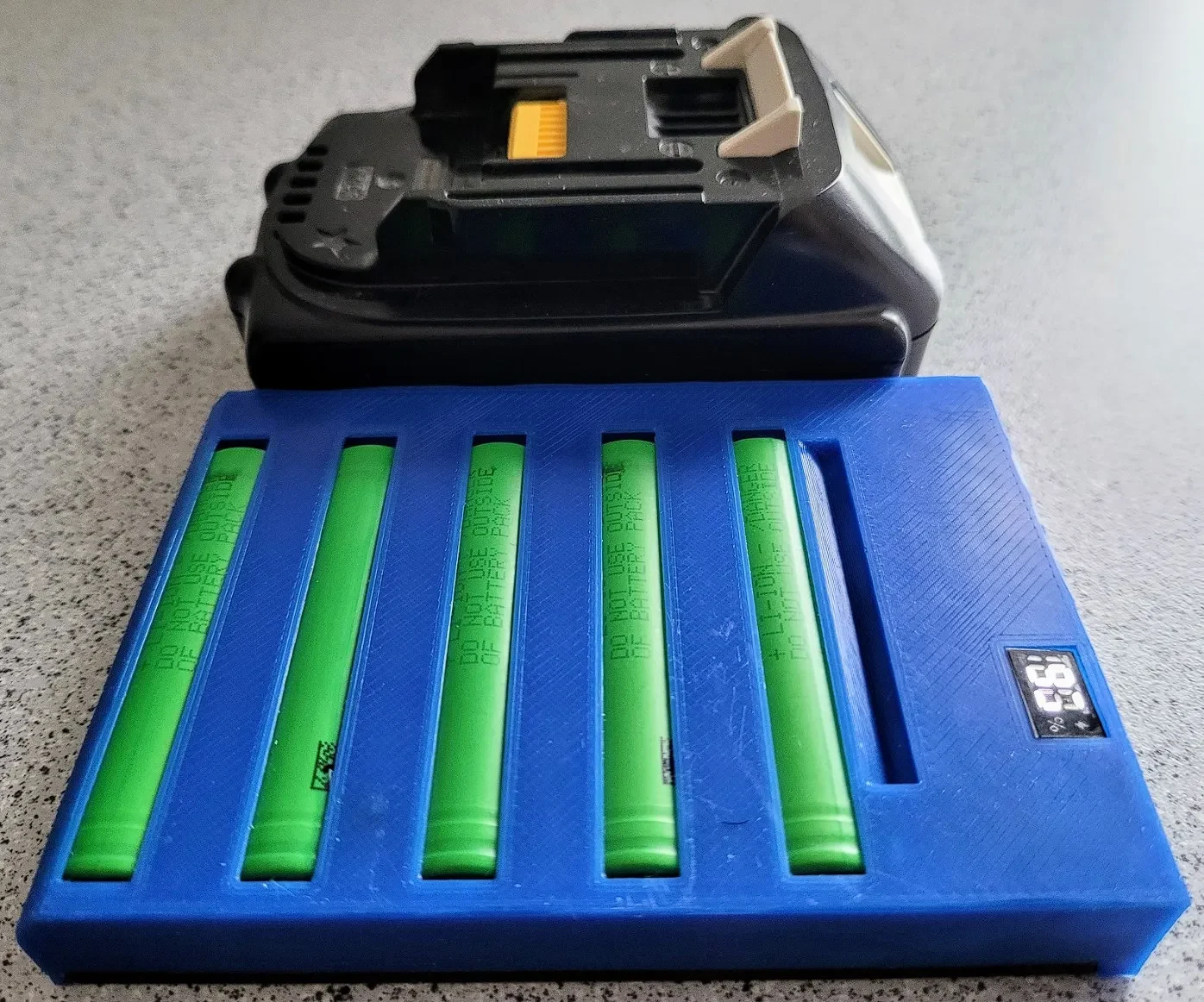

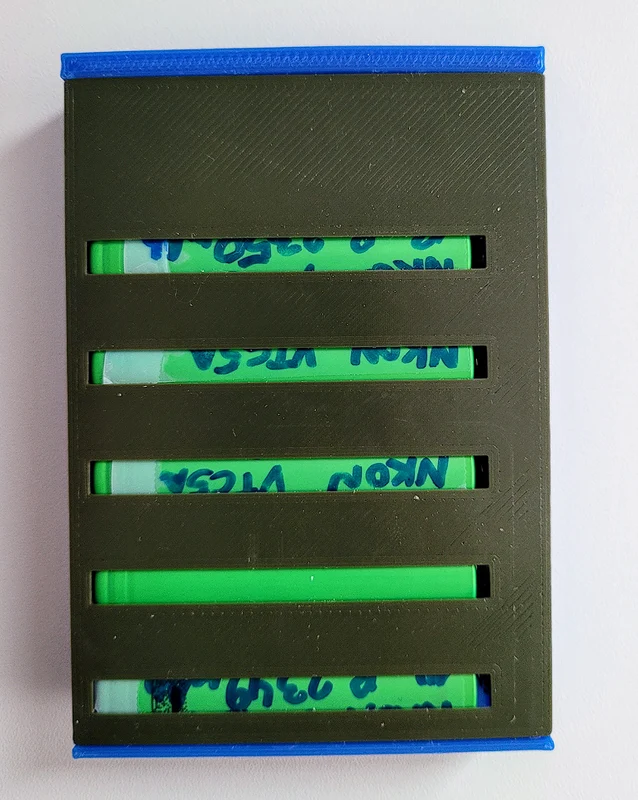

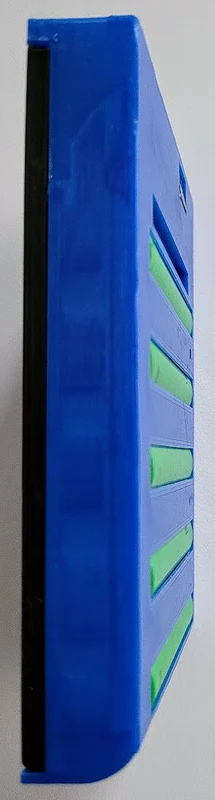

Небольшая занимаемая площадь: примерно вдвое меньше стандартного аккумулятора электроинструмента.

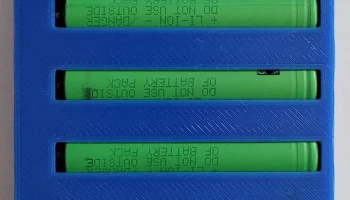

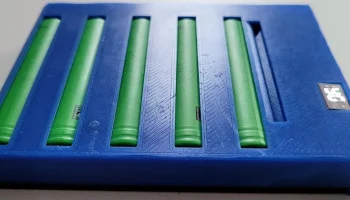

Легко заменяемые аккумуляторные элементы: никаких инструментов, например паяльника, не требуется.
Балансировщик заряда: обеспечивает правильную зарядку всех ячеек.
Возможности высокой мощности: поддерживает зарядку и разрядку мощностью 100 Вт (20 В, 5 А) через USB-C, подходит как для смартфонов, так и для ноутбуков.

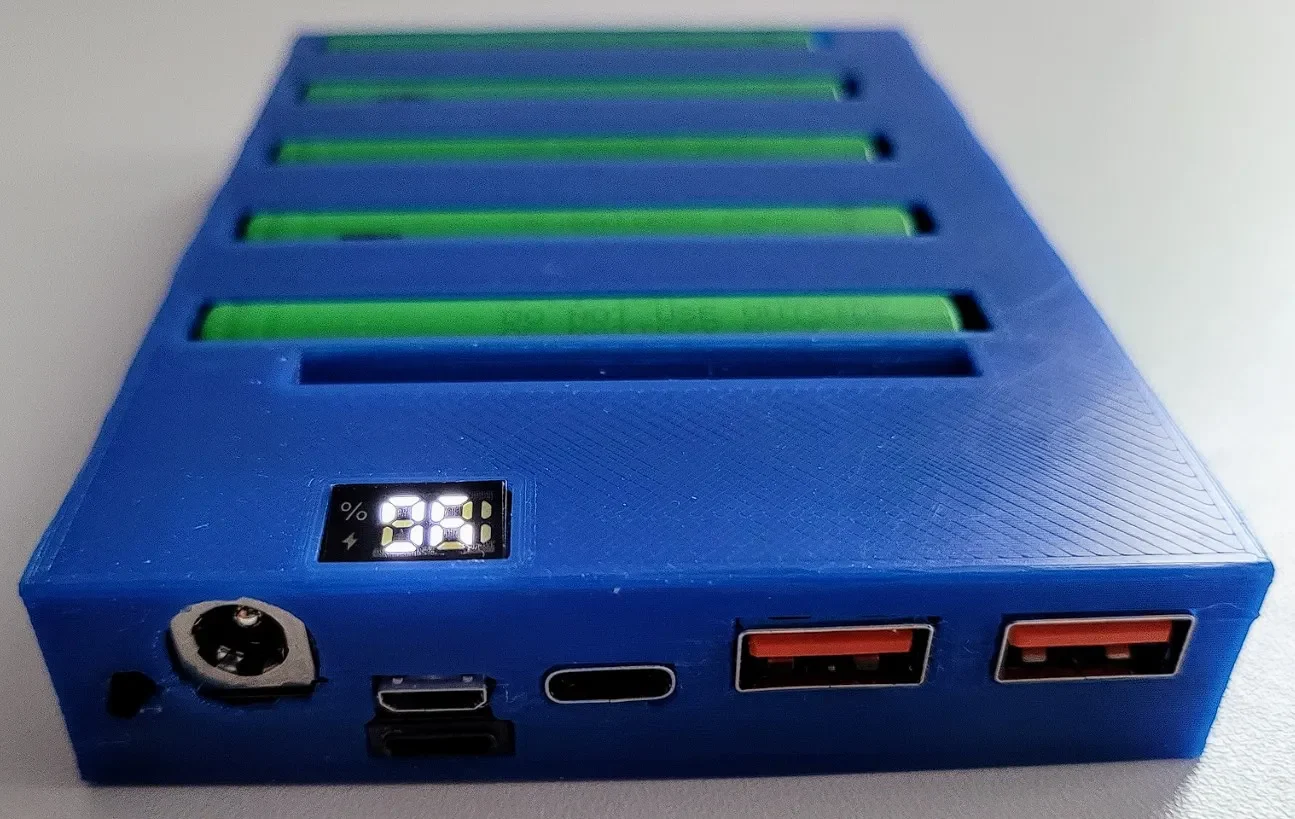

Дополнительные возможности подключения:
Выходы: 2x USB-A
Входы: Lightning, Micro USB, порт постоянного тока

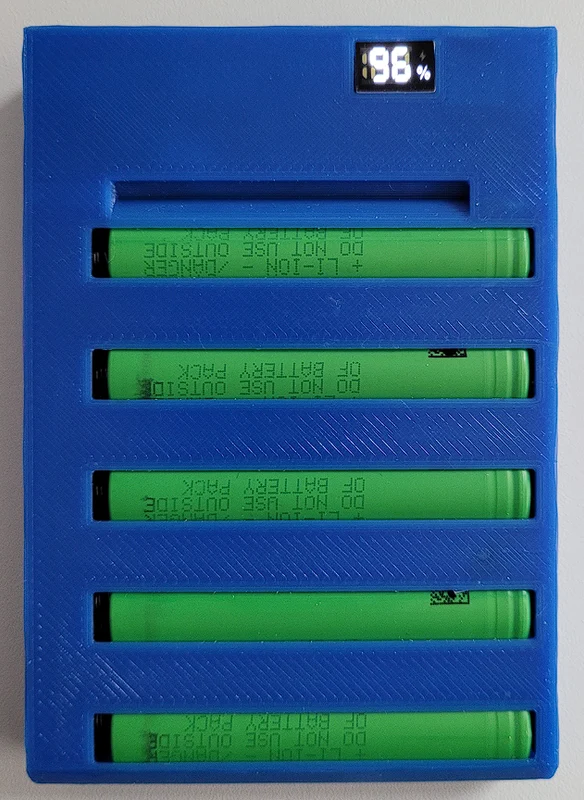

Индикатор процента заряда батареи: отображает уровень заряда.
Защита от перегрева: включает датчик температуры для дополнительной безопасности.

⭐Детали:
3D-печать: (PETG/PLA и т. д.)
Корпус (версии 3S, 4S или 5S)
Крышка кабеля (версии 3S, 4S или 5S)
Крышка (версии 3S, 4S или 5S)

Примечание. Для определенных участков во время 3D-печати требуется вспомогательный материал.

Электроника и прочее:
Двойная быстрая зарядка, 6 портов Micro/Type-C USB, мобильный блок питания, модуль 3S, 4S, 5S PD 65W 100W 21700, зарядная плата DIY USB-зарядное устройство АлиЭкспресс
20 шт./см. металлические батарейки, пружинная контактная пластина, серебро для AA, AAA Батарейки АлиЭкспресс
Электрический провод достаточного сечения
3-5 литий-ионных аккумуляторов 18650, в идеале с высоким коэффициентом C (из-за проблем с перегревом)

Паяльник плюс припой

⭐Сборка:

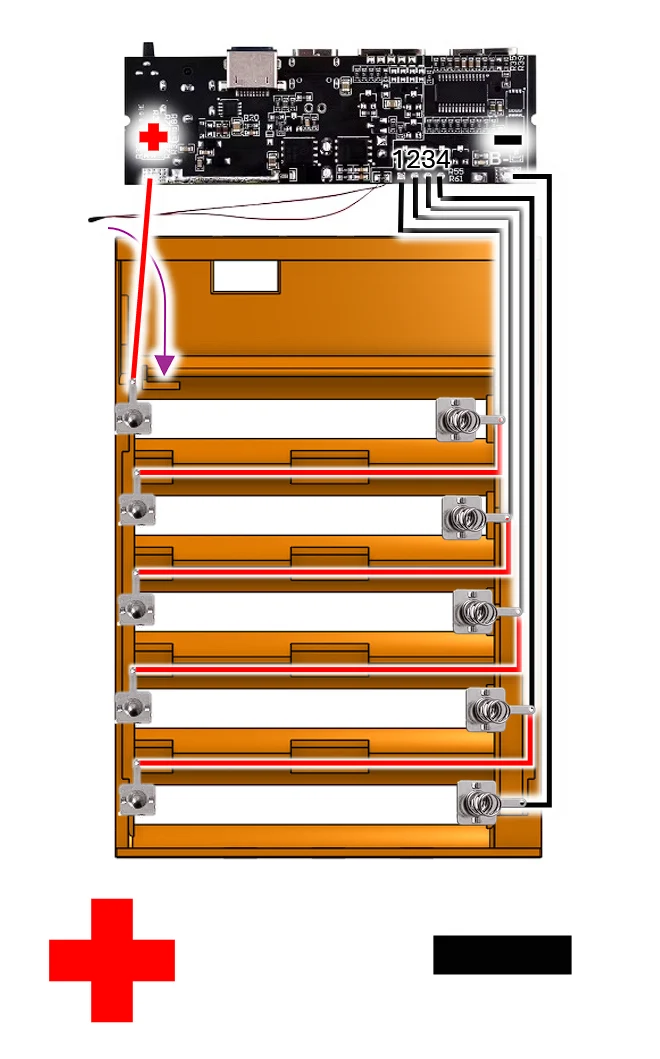

Схема подключения
Пайка шаг за шагом:
Советы:

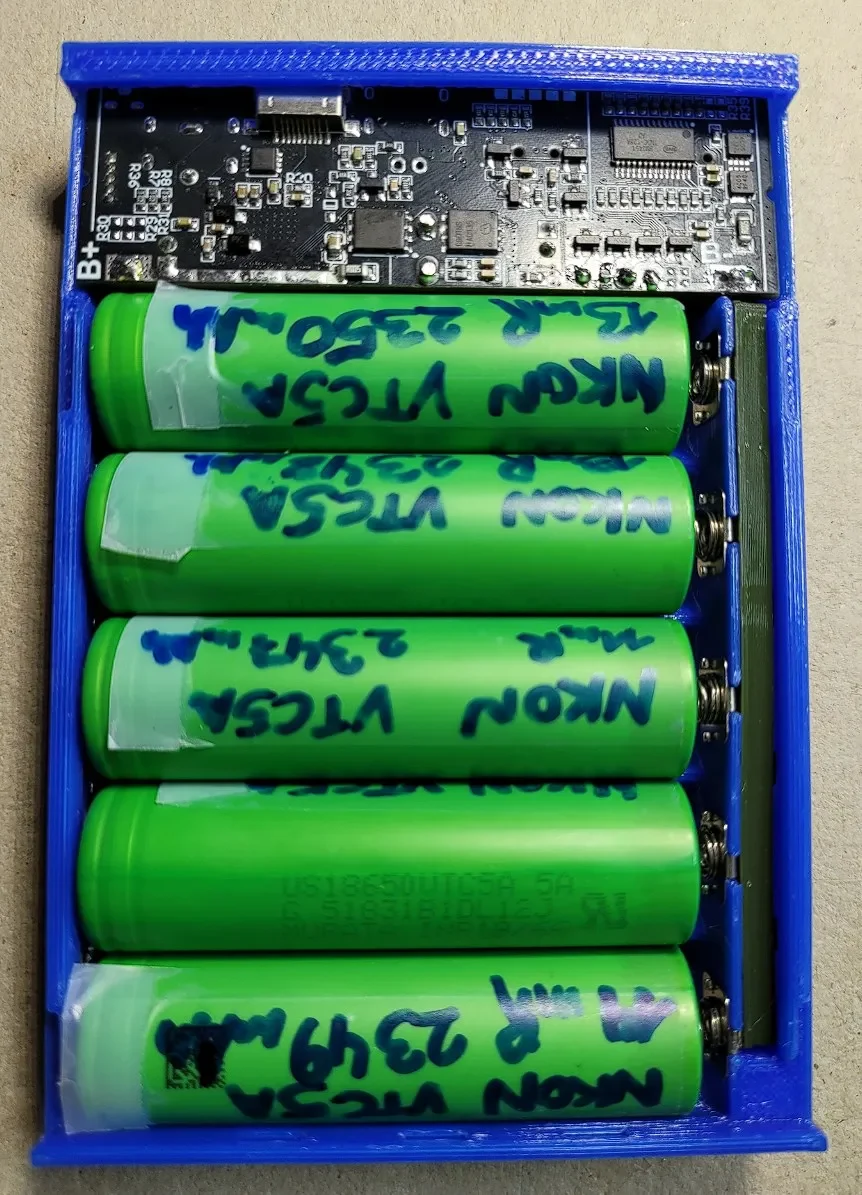

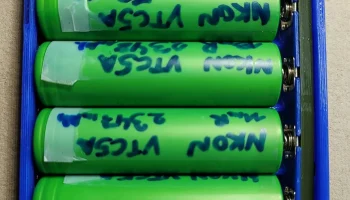

Расположение батареи: Все положительные клеммы батареи должны находиться слева, а все отрицательные — справа.
Датчик температуры: Закрепите датчик температуры на месте с помощью ленты или другого клея.
Установка крышки кабеля: Вставьте крышку кабеля последней. Он предназначен для удержания кабелей на месте при замене элементов 18650.
Подключение кабеля балансира: Подключите кабели балансира по порядку: 4-3-2-1, затем минусовой кабель, затем плюсовой кабель. Этот порядок не имеет решающего значения, если батареи не вставлены.
Размещение печатной платы: вставляя печатную плату в предназначенный для нее слот, убедитесь, что кнопка не застряла.
Установка крышки: слегка сожмите часть корпуса, чтобы обеспечить плотное прилегание крышки.
Инициализация: после того, как все подключено, аккумуляторные элементы вставлены и крышка закрыта, аккумуляторный блок необходимо подключить к зарядному устройству для инициализации платы. Этот шаг требуется каждый раз при замене ячеек 18650!
⭐Тестирование производительности:

В общем, я считаю, что достиг своей цели! Этот аккумулятор питает мой старый ноутбук HP с i5-7200U примерно на 2,5 часа, используя четыре элемента емкостью 3000 мАч, и это здорово.

Разрядка: Во время разрядки перегрева не наблюдалось.
Зарядка 65 Вт: редкий перегрев при использовании зарядного устройства мощностью 65 Вт.
Зарядка 100 Вт. При зарядке мощностью 100 Вт происходит быстрый перегрев.

Все файлы бесплатны для использования и доступны в виде файлов STEP. Не стесняйтесь смешивать их в соответствии с вашими потребностями!
