Механический семисегментный дисплей (Версия 2)

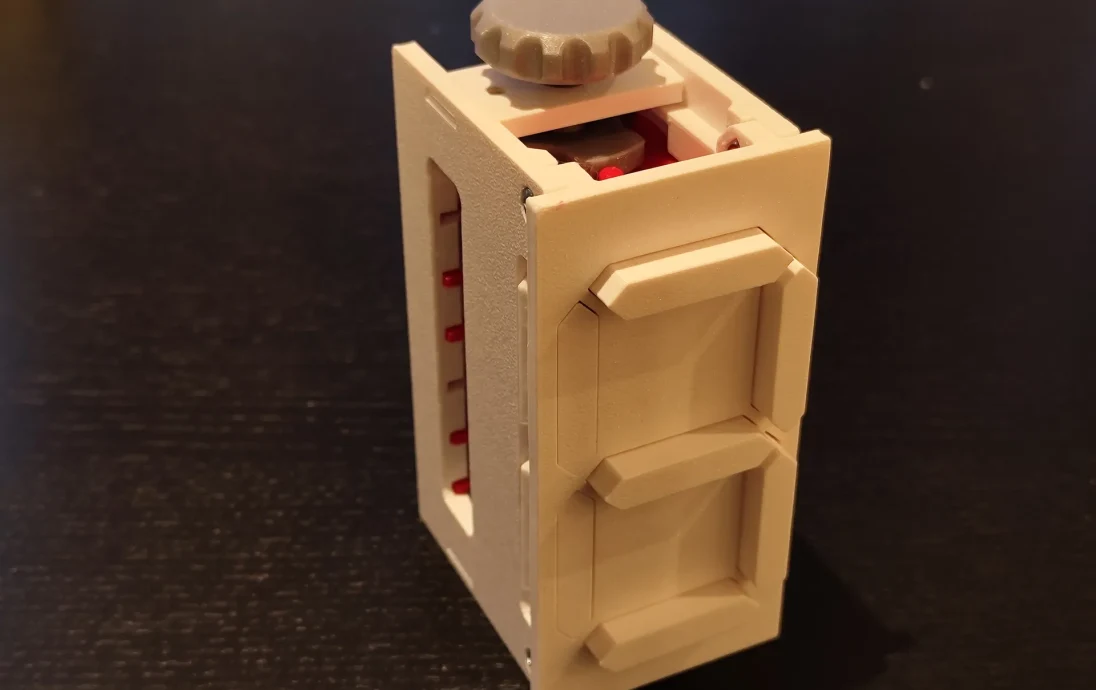

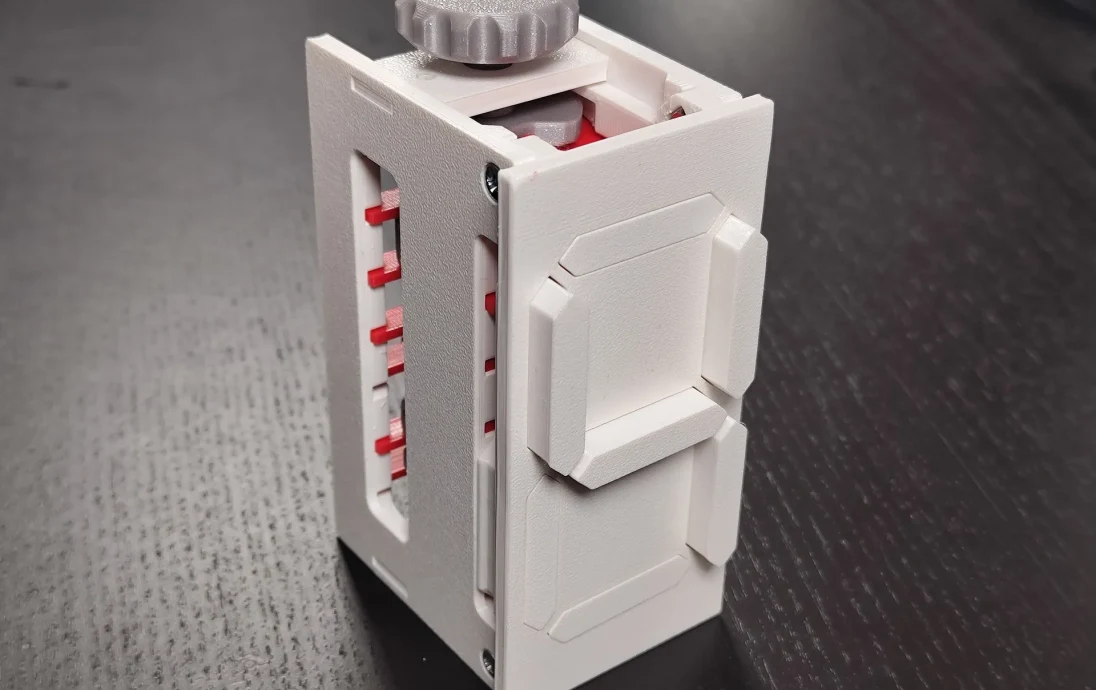

Это механический семисегментный дисплей, который считает от 0 до 9 с помощью одного распределительного вала.

Непечатные детали
8 квадратных гаек M3
4 винта M3x6 (или длиннее)
Пластиковый клей
Печатные детали
1x передняя пластина
2x боковая пластина
2x верхняя/нижняя пластина
7x сегментов
2x толкатель вправо
2x толкатель слева
3x Толкатель Центра
7x Толкатель
1x Распредвал (выберите один из распредвалов в файлах, по умолчанию 0-9)
Дополнительно: ручка. Устройство также может приводиться в движение с помощью оси Lego Technic.
Печать

Распределительный вал следует распечатать стоя с подставками. Все остальное можно печатать в горизонтальном положении, без подставок.

Сборка
Вставьте четыре квадратных гайки М3 в переднюю пластину и приклейте их на место.
Вставьте толкатель в каждую пластину толкателя и приклейте его на место.

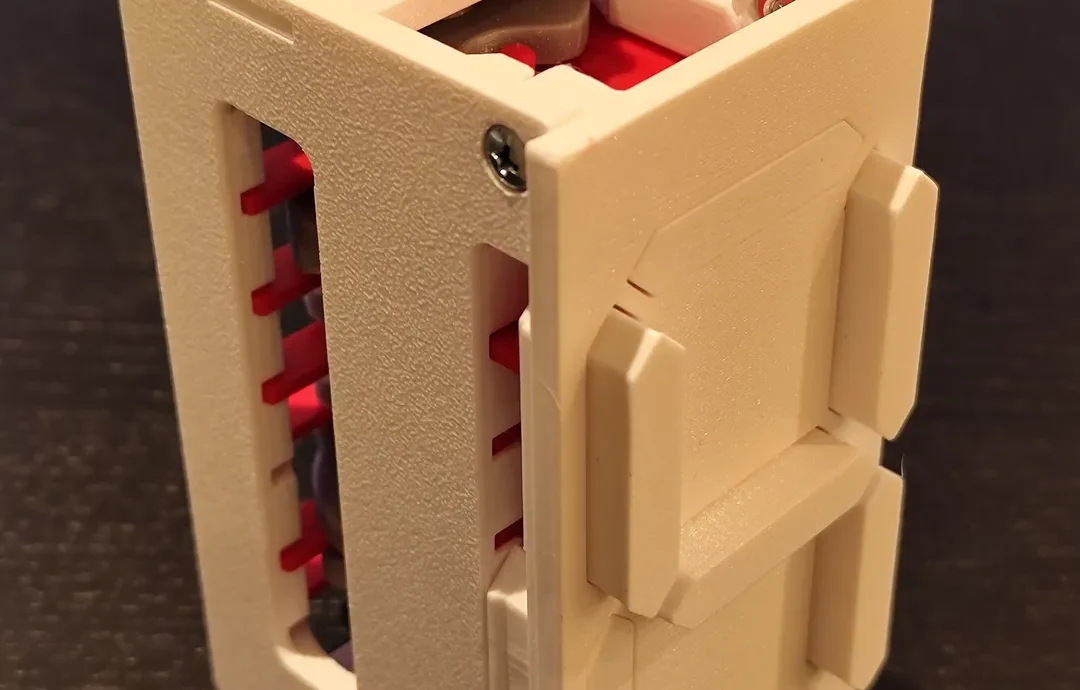

Подсоедините сегмент к каждому толкателю, как показано на фото.
Поместите сегменты в переднюю пластину.
Прикрепите боковую пластину с той стороны, где толкатели не имеют отверстия, и прикрутите ее на место.
Дополнительно: вставьте квадратные гайки M3 в верхнюю и нижнюю пластины и приклейте их на место. Гайки можно использовать позже, чтобы прикрепить к семисегментному дисплею другие предметы.
Поместите распределительный вал между верхней и нижней пластинами и вставьте эти детали в блок.
Прикрепите другую боковую пластину и прикрутите ее на место.
Прикрепите ручку.
