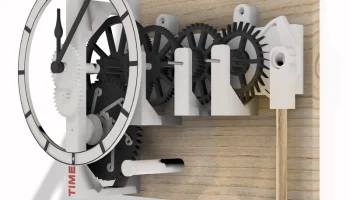

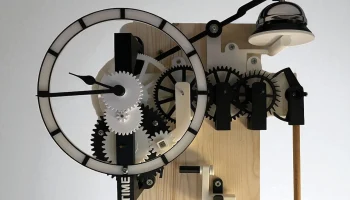

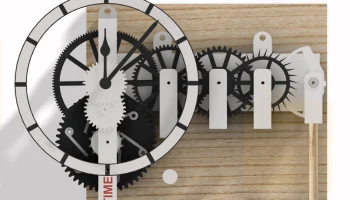

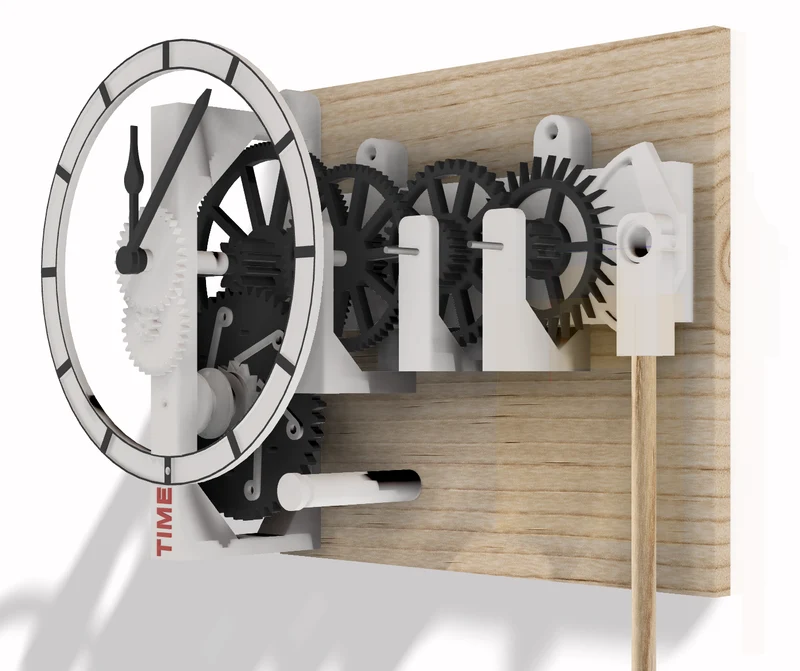

ВРЕМЯ: 3D-печатные часы

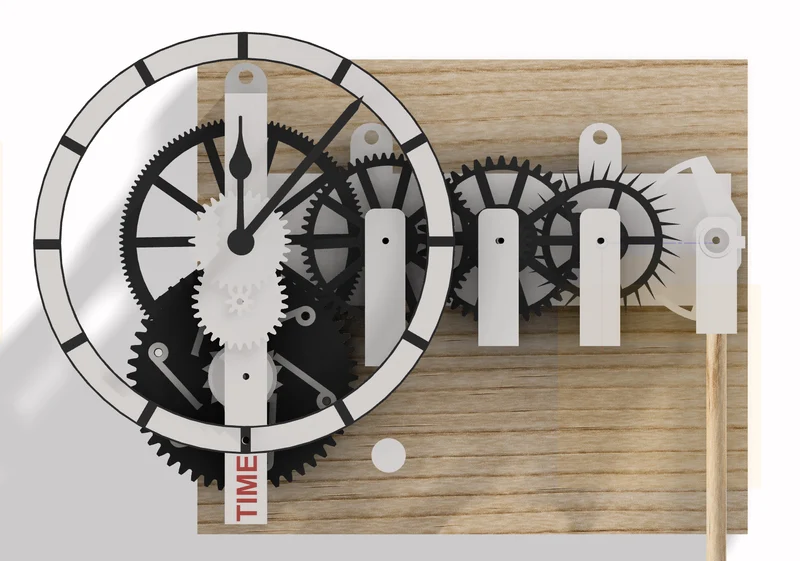

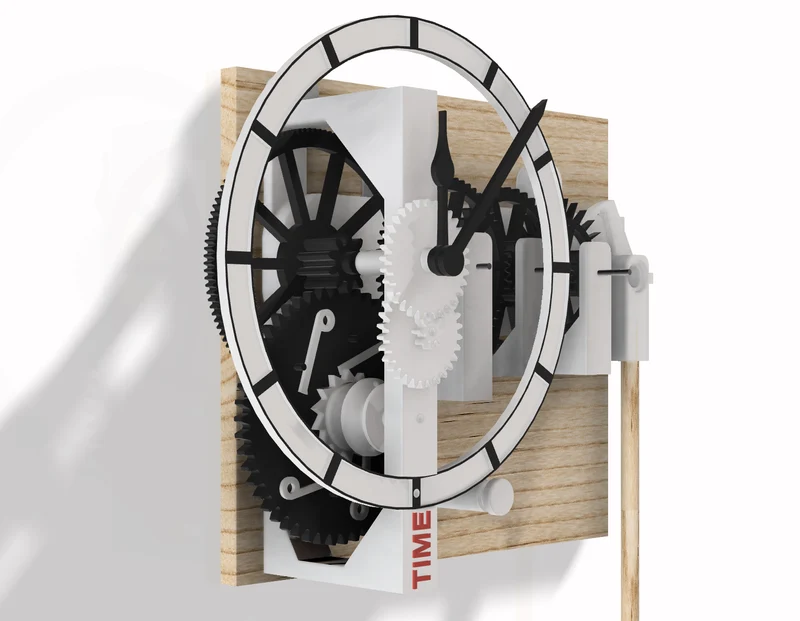

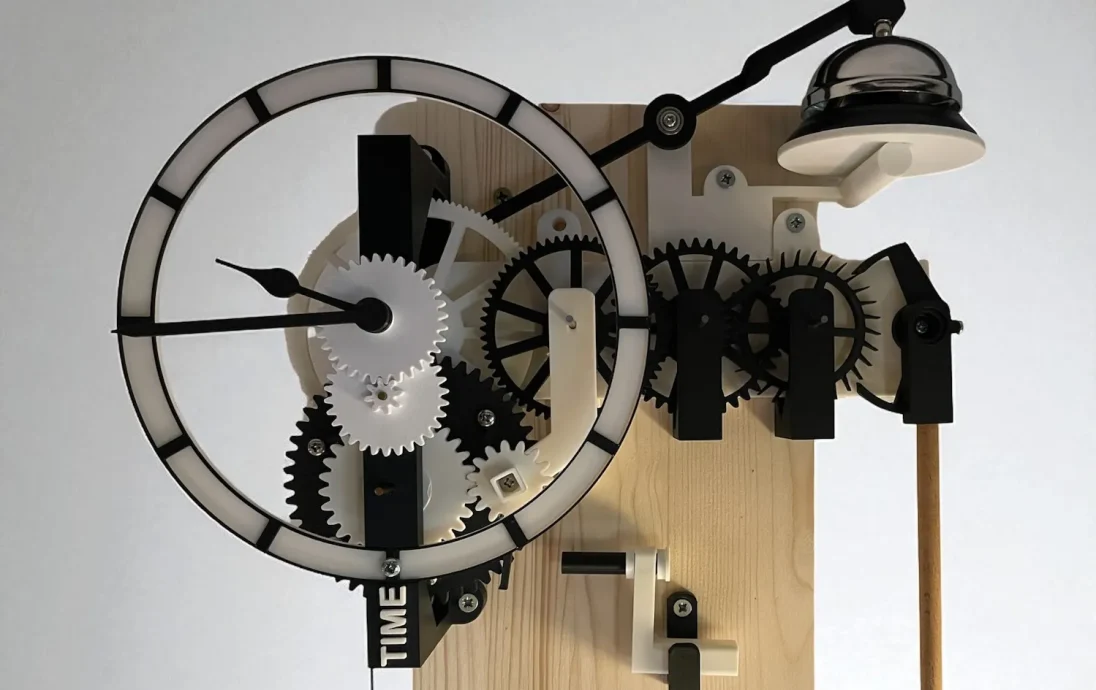

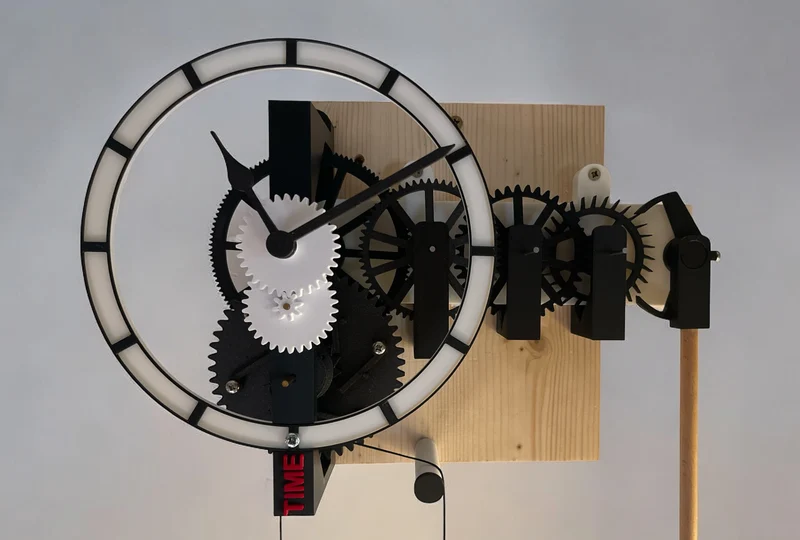

Это первая версия TIME: напечатанных на 3D-принтере часов, которые максимально легко собрать из легкодоступных деталей. Этот первоначальный выпуск следует рассматривать как незавершенную работу, а инструкции и файлы будут развиваться в течение следующих нескольких недель по мере того, как их будут создавать первые сборщики — последние обновления см. в разделе «Примечания и дополнения» в конце этого поста.

Детали спроектированы так, чтобы их можно было заменять, что облегчает редактирование и обновление. Вы можете прочитать подробный пост о часах по адресу https://digitalurban.substack.com/p/time-an-open-source-3d-printed-lock?r=u7cv. На этой странице представлены все файлы .stl и подробная информация о том, как сделать настоящие часы.

Если вам это нравится, то нажать кнопку «Мне нравится» будет очень приятно и побудит нас развивать его дальше.

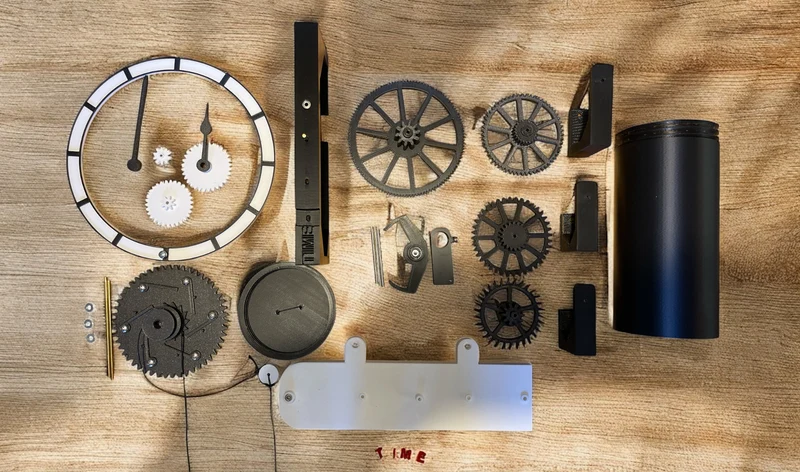

Как и для всех напечатанных на 3D-принтере часов, вам понадобится несколько дополнительн��х деталей — мы свели их к минимуму и упростили их поиск, ссылки ниже — Amazon UK, но детали можно легко найти в Интернете:

683ZZ Шариковый подшипник 3 мм x 7 мм x 3 мм с двойным экраном 683-2Z Радиальные подшипники, углеродистая сталь (упаковка из 10 шт., но вам понадобятся 2 из них)

624ZZ Шариковые подшипники 4x13x5 мм (в упаковке 10 шт., но вам понадобится только 1).

Круглые стальные металлические стержни, 3 мм x 60 мм, инструмент для токарного станка из быстрорежущей стали (HSS), для сверлильных станков с валами, сверлильных станков, токарных станков, миниатюрных поделок своими руками (20 штук в упаковке, но для часов нужно 3 штуки)

Латунный стержень 3 мм, металлический круглый латунный стержень, длина стержня 100 мм, латунный стержень для поделок своими руками (в упаковке 30 штук, вам понадобятся 2 штуки — но, как и все детали, их полезно иметь под рукой, если вы планируете создавать часы других конструкций).

M4 (4 мм x 8 мм) Винты с крестообразным шлицем (болт) — нержавеющая сталь (A2) (20 шт. в упаковке) DIN 7985

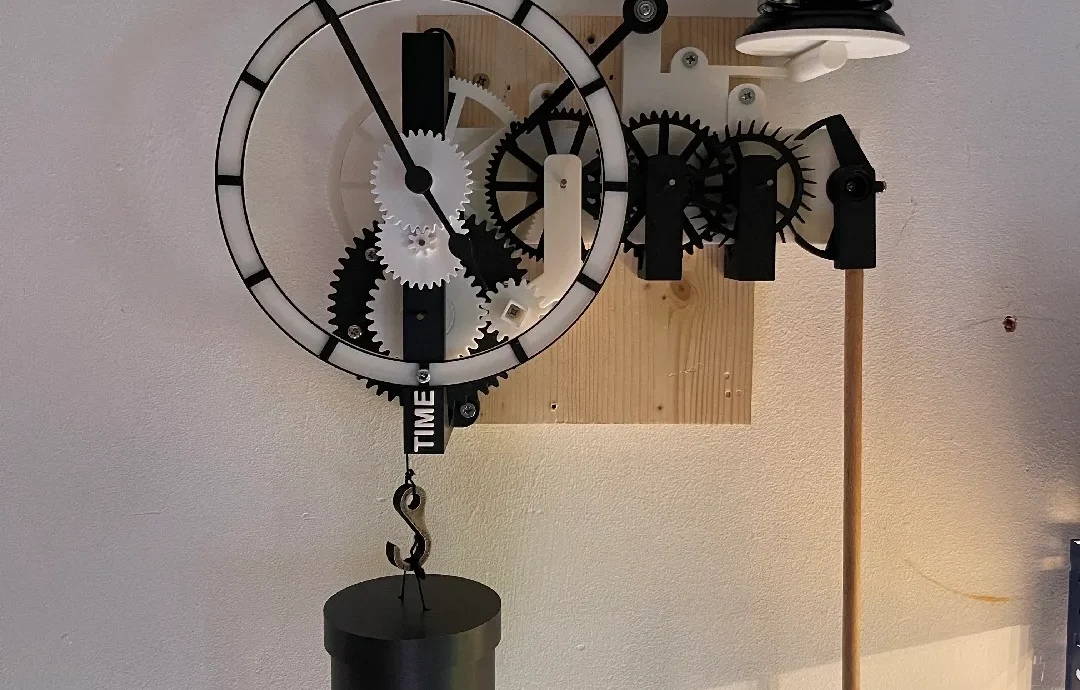

Пара неопреновых гантелей Amazon Basics (это вес часов — в идеальном мире часы будут работать на 1 кг — ссылка рассчитана на 2 кг для первой сборки, чтобы преодолеть любое начальное трение, но предпочтительнее снизить вес до 1,5 кг или 1 кг). Опять же, хорошо иметь под рукой несколько разных гирь, если вы проектируете новые часы или меняете время выполнения.

Шайбы M4, металлические плоские пенн��-шайбы M4 x 9 мм, толщина 0,8 мм — шайбы A2 из нержавеющей стали 304 (50 шт., но вам понадобятся 3).

Дюбель длиной 1 метр из бука. Гладкие стержневые колышки — изготовление своими руками. Дюбели из твердой древесины длиной 1 м (вам нужны 2 штуки — на данный момент их нет в наличии, любые дюбеля длиной 1 метр и 10 м, если вам нужен меньший размер, мы можем просто заменить маятник новой деталью).

Плетеная леска Frwanf, цвет никогда не выцветает, 100-2000 м, 6-300 фунтов, сверхпрочная полиэтиленовая леска, устойчивая к истиранию рыболовная проволока, нулевое растяжение

Печать и сборка

Часть первая. Механизмы (необходимое время — 5 минут)

Распечатайте опорную пластину, первые три шестерни и три держателя шестерен:

Держатели шестерен привинчиваются к опорной пластине винтами M4 x 8 мм.

Выровняйте каждую шестерню и вставьте круглые стальные металлические стержни размером 3x60 мм, слегка постучите по ним, чтобы зафиксировать на месте. Все три шестерни должны вращаться свободно.

Отлично, первая часть готова, и у вас должно получиться 3 вращающиеся шестерни.

Часть вторая — Час — (Необходимое время — 10 минут)

Вторая часть включает в себя установку главной часовой шестерни (металлический стержень плотно прилегает при вращении часовой стрелки) — вставьте один из меньших (7 мм) подшипников в основание (как показано выше) и завинтите на место держатель ча��ов и привода. Вставьте другой подшипник сверху и проденьте его через латунный стержень диаметром 3 мм. Это, пожалуй, самая сложная часть часов, так как нужно постукивать молотком и выравнивать — для этого не потребуется большого усилия. Все четыре шестерни теперь также должны вращаться свободно.

Часть третья. Поездка — (требуемое время: 1 ми��ута)

В третьей части строится привод, который состоит из трех отдельных компонентов — приводной шестерни, храповых механизмов и собачек. Сначала мы закрепляем все 6 собачек на приводной шестерне с помощью болтов М4.

Защелки должны двигаться свободно, так как они работают под действием силы тяжести, удерживая храповую систему на месте. Храпчик — это то место, куда проходит наша леска, чтобы заводить часы. Вам понадобится два отрезка длиной примерно два метра.
