7-сегментный счетчик, v2.2, одноразрядный
См. последнюю версию 3.0: https://www.printables.com/model/959686-7-segment-mechanical-counter-version-30-ratchet-fo.

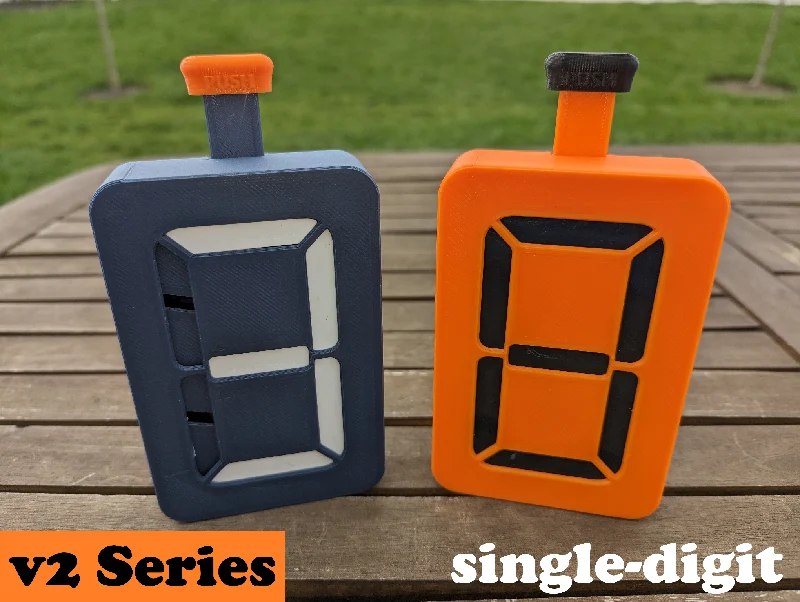

Версия 2.2 7-сегментного механического счетчика. Улучшенный дизайн. Эта конкретная модель представляет собой последовательный счетчик (цифры 0-9), который получает линейный входной сигнал для циклического отображения дисплея.
Смотрите видео здесь:

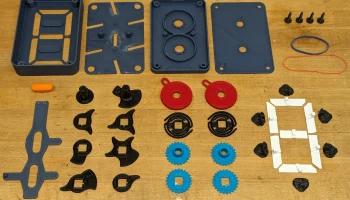

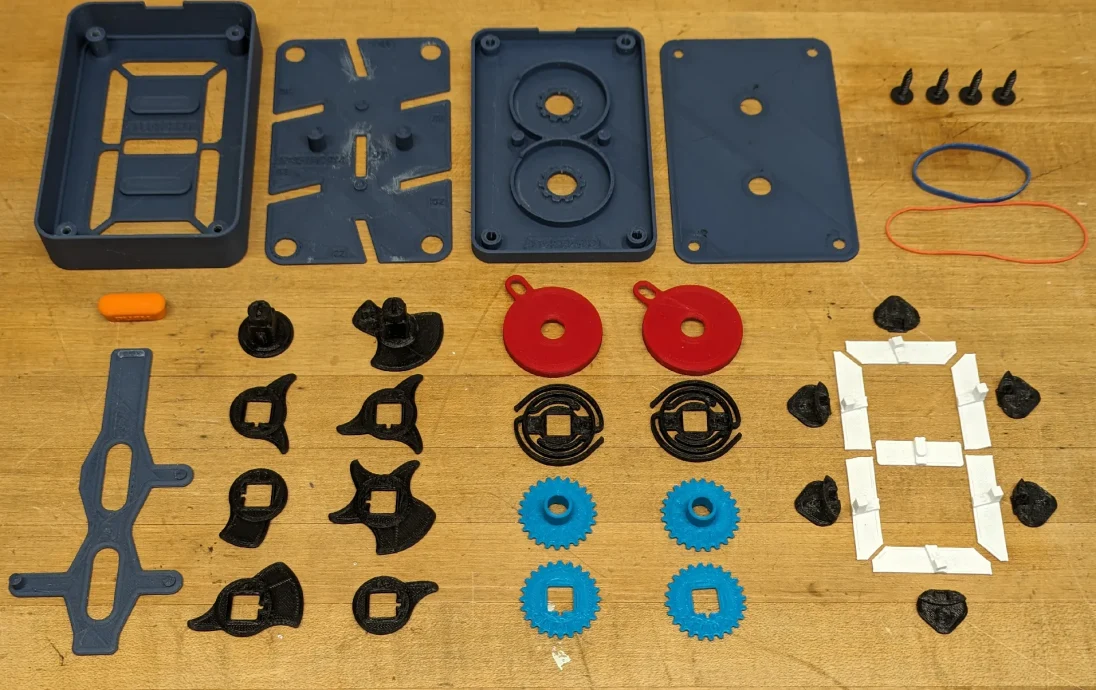

Количество каждого напечатанного на 3D-принте��е компонента для полной сборки:
(1) — BODY_v2.1 (для печатных винтов, обновлено 05.05.24)
(1) — SEG_PLATE

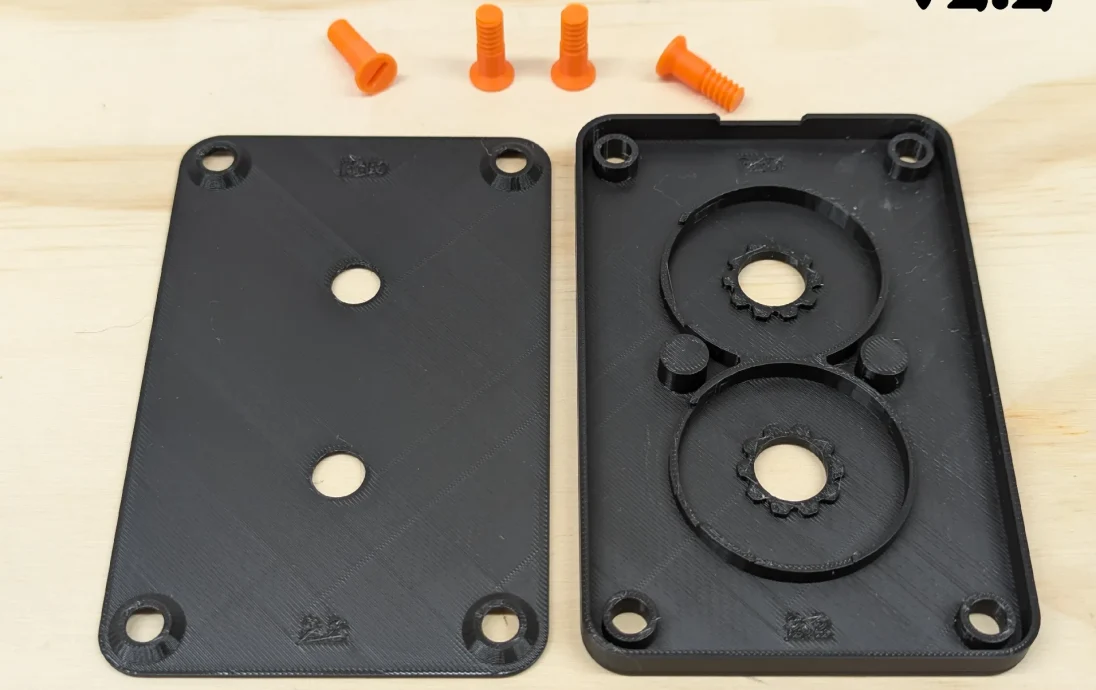

(1) — MID_PLATEv2.2 (для винтов с потайной головкой, обновлено 10.07.24)
(1) — BACK_PLATE_v2.2 (для винтов с потайной головкой, обновлено 10.07.24)

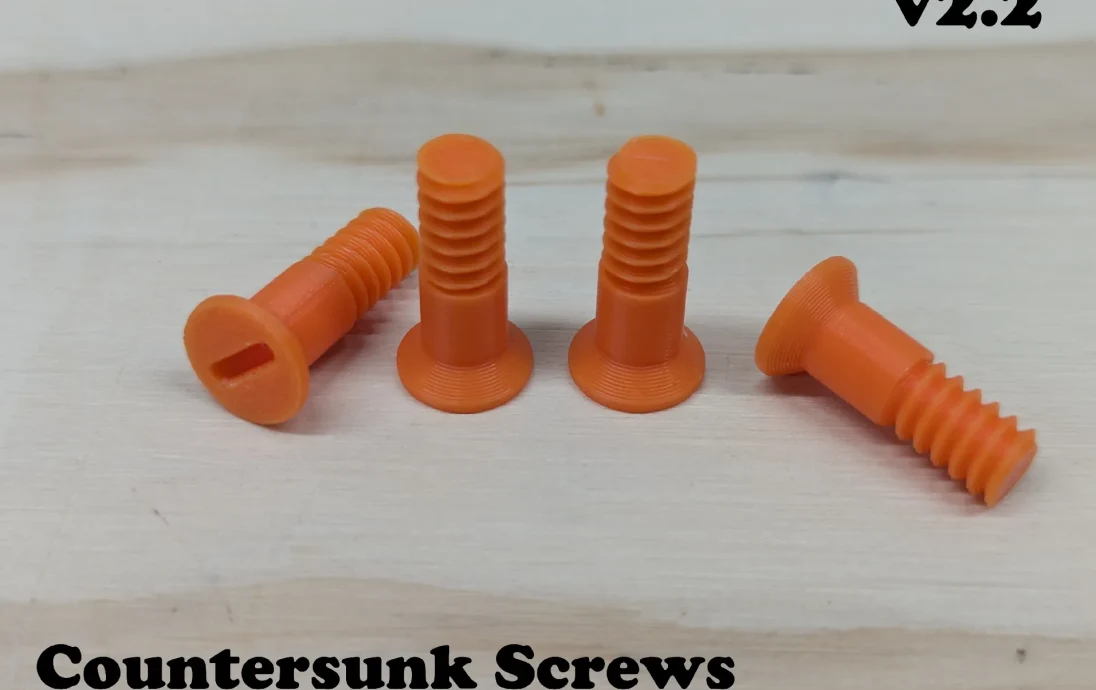

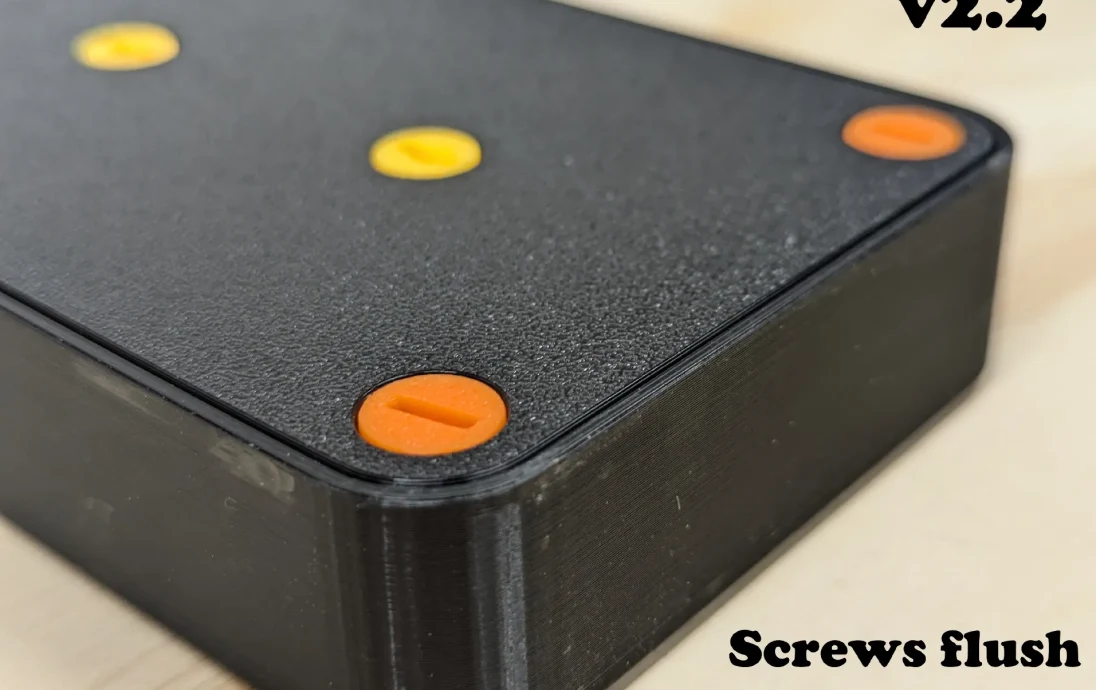

(4) — SCREW_v2.2 (для винтов с потайной головкой, обновлено 10.07.24)
(2) — Сегмент А
(2) — Сегмент Б
(2) — Сегмент C
(1) — СЭГ Д
(2) — СЛЕДИТЕЛЬ A — (обновлено 23 мая 2024 г., уменьшенная фаска)
(2) — ВЕДУЩИЙ B — (обновлено 23 мая 2024 г., уменьшенная фаска)
(2) — СЛЕДИТЕЛЬ C — (обновлено 23 мая 2024 г., уменьшенная фаска)
(1) — CAM A1 — (обновлено 23 мая 2024 г., уменьшенная фаска)
(1) — CAM A2 — (обновлено 23 мая 2024 г., уменьшенная фаска)
(1) — CAM B1 — (обновлено 23 мая 2024 г., уменьшена фаска)
(1) — CAM B2 — (обновлено 23 мая 2024 г., уменьшена фаска)
(1) — CAM C1 — (обновлено 23 мая 2024 г., уменьшена фаска)
(1) — CAM C2 — (обновлено 23 мая 2024 г., уменьшена фаска)
(1) — CAM D1
(1) — САМ D2
(2) — STACK_GEAR
(2) — SYNC_GEAR
(2) — ВЕСНА
(2) — ВЕСНА_БАРАБАН
(1) — PUSH_ACTION_v2.1 — (обновлено 23 мая 2024 г., увеличены длина и диаметр валов, входящих в зацепление SPRING_DRUM)
(1) — КНОПКА
Компоненты, не напечатанные на 3D-принтере:
(1) — Резиновая лента типа № 19 (2 мм x 90 мм).
(1) — Резиновая лента типа № 31 (3 мм x 60 мм).
Материал: ПЛА
Высота слоя: 0,2 мм.
Поддерживает: Нет
На основе сопла диаметром 0,4 мм.
