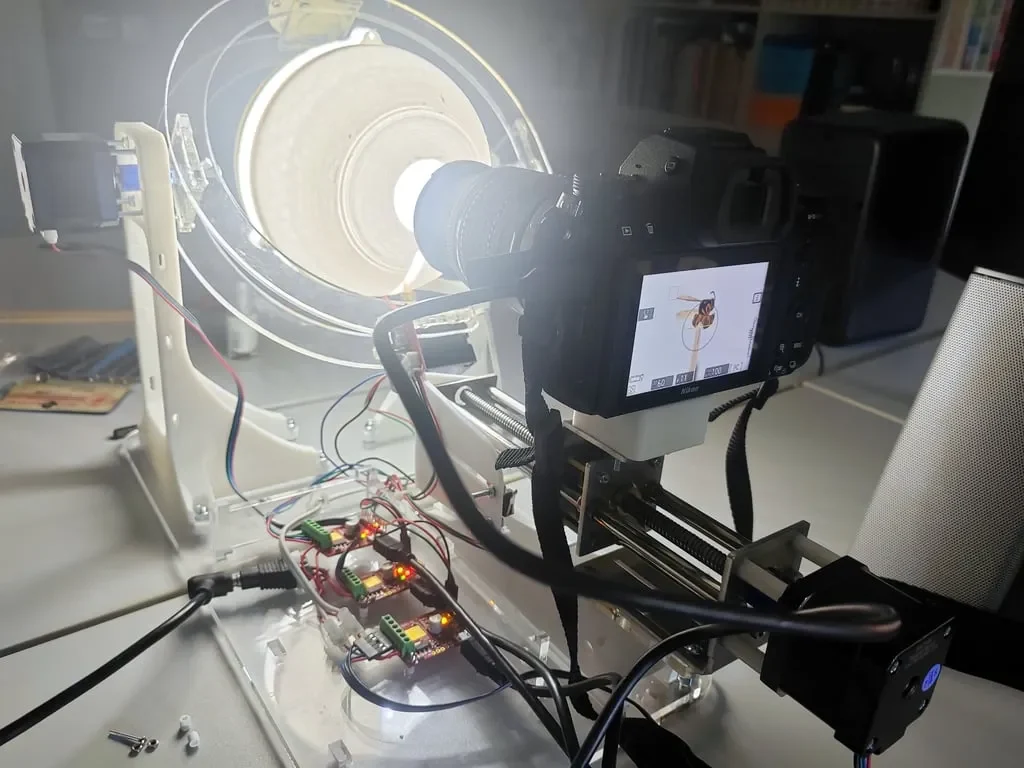

СКАНТ для зеркальных фотоаппаратов........

В первоначальную конструкцию зеркальных камер были внесены следующие изменения, чтобы упростить конструкцию и избежать использования специальных деталей (еще не завершенных):

заменены все пресс-фитинги на легкодоступные магазинные изделия
увеличенный размер отверстия в опорной пластине, вырезанной лазером, для размещения винтов M5
изменена конструкция отверстий в стойках подвеса для размещения болтов М5 и шестигранных гаек М5 в местах их соединения с опорной пластиной.
добавлено еще три отверстия в опорной пластине, потому что теперь болты M5 действуют как опоры всей стойки, иначе опорная пластина погнется
увеличен размер отверстия в крышке контейнера груза карданного подвеса, чтобы в нем можно было разместить винты M3
изменена конструкция отверстий в грузовом контейнере подвеса, чтобы в него можно было ввинчивать винты M3 и шестигранные гайки M3.
увеличенная длина держателя конц��вого упора вдоль направляющей для укладки фокуса, чтобы концевой упор по оси Z можно было переместить дальше от образца, чтобы предотвратить столкновение объективов зеркальной фотокамеры с сферой образца
увеличенное расстояние новой стороны, удерживающей концевой упор по оси Z, от направляющей фокусировки, чтобы он мог перемещаться вдоль держателя концевого упора в случае, если используется камера, которой необходимо приблизиться к образцу
увеличены прорези для винтов в подставках камеры, чтобы можно было использовать более длинные винты для прикрепления к ней направляющей фокусировки

Следующие изменения будут реализованы в будущем

увеличьте размер окна просмотра сферы образца, чтобы большой объектив зеркальной камеры мог делать фотографии и, возможно, даже перемещаться в сферу
замените часть двигателя, удерживающую часть большой стойки подвеса, чтобы двигатель NEMA17 можно было установить с большей легкостью
добавьте второе углубление в держатель концевого упора по оси Z, чтобы позволить дополнительным компонентам печатной платы войти в него.

Доступные крепления для зеркальных камер:

Никон Д850
Никон Д3500
Nikon D7200 (не проверялся)
Canon EOS RT (не тестировался)

Детали, вырезанные лазером, можно скачать из оригинального дизайна.

Ознакомьтесь с сопроводительным кодом на GitHub, который не запрашивает драйверы камеры FLIR и пропускает все проверки исходного кода, связанные с FLIR.

Крепление для модели камеры Raspberry Pi HQ доступно здесь, а код для управления ею через Raspberry Pi — здесь.

Обновление 2024/12/06:

Файлы SVG не изменились, поэтому я удалил их здесь. Загрузите их с исходной страницы дизайна. Здесь осталась только опорная пластина, поскольку в ней появились новые размеры отверстий и места для размещения болтов M5. Я вырезал его лазером размером 379,599 x 254,746 мм.

Обновление 17.11.2024:

Теперь файлы SVG должны иметь правильные размеры.
